8H1K08 例程输不出PWM波形

J68***

8H1K08 例程输不出PWM波形，任意PWM无法输出PWM{:5_270:}

Debu***

注意IO口模式和脚位切换

J68***

Debu*** 发表于 2024-9-13 17:53
注意IO口模式和脚位切换

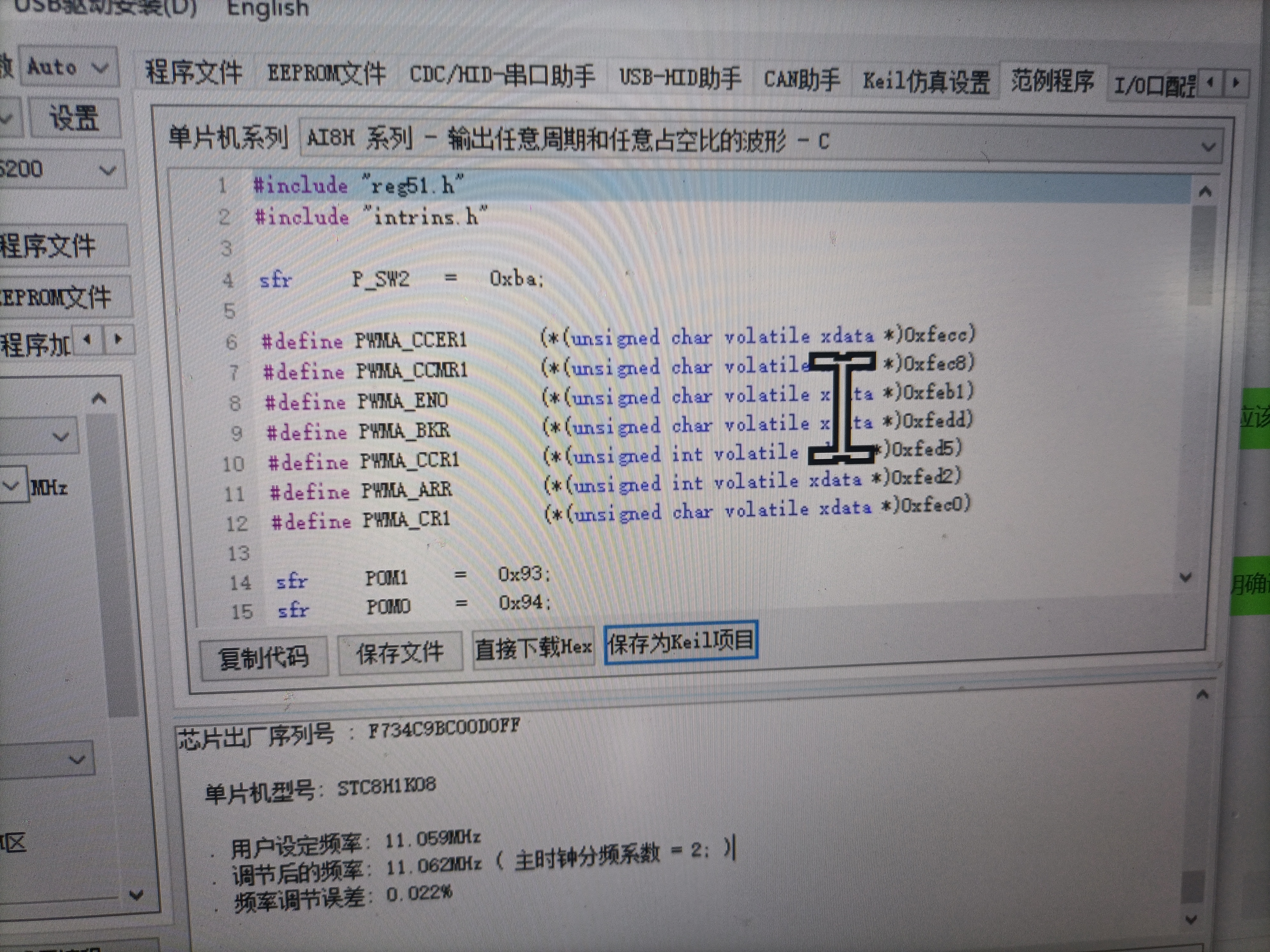

程序是例程原装的，没有任何改变。没有输出啊

J68***

J68*** 发表于 2024-9-13 18:02
程序是例程原装的，没有任何改变。没有输出啊

  PWMA_ENO = 0x02;                            //使能PWM1P端口输出
补充一下，改成这个了就没有输出了

J68***

J68*** 发表于 2024-9-13 18:13
PWMA_ENO = 0x02;                            //使能PWM1P端口输出
补充一下，改成这个了就没有输出了 ...

  PWMA_ENO = 0x01;                            //使能PWM1P端口输出
P1.0有输出；
  PWMA_ENO = 0x02;                            //使能PWM1P端口输出
P1.1没有输出
   PWMA_ENO = 0x04;                            //使能PWM1P端口输出
P1.2也没有输出

Debu***

xxw***

Debu*** 发表于 2024-9-13 19:44

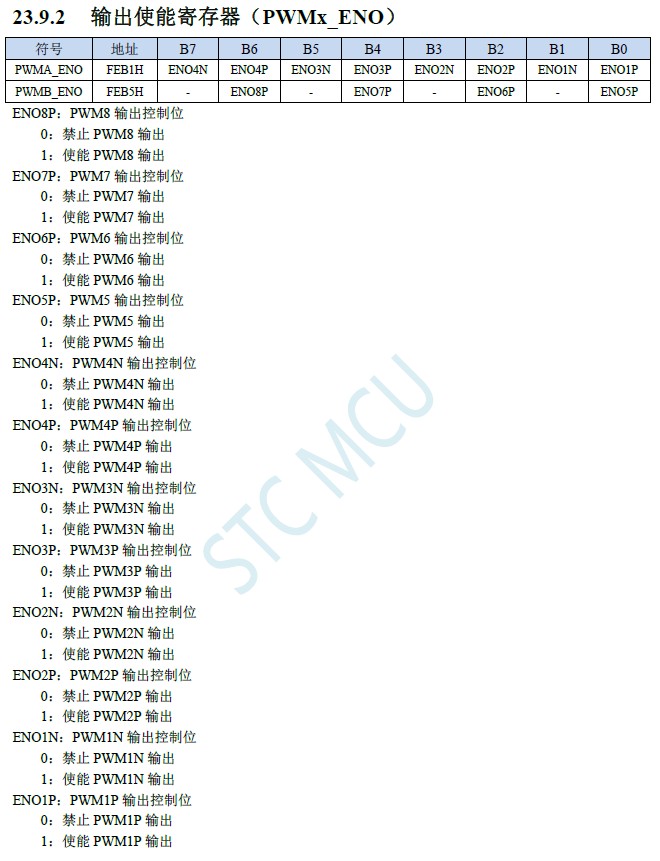

PWMA_ENO = 0x01;                            //使能PWM1P端口输出
PWMA_ENO = 0x04;                            //使能PWM2P端口输出
PWMA_ENO = 0x10;                            //使能PWM3P端口输出
PWMA_ENO = 0x40;                            //使能PWM4P端口输出
PWMB_ENO = 0x01;                            //使能PWM5P端口输出
PWMB_ENO = 0x04;                            //使能PWM6P端口输出
PWMB_ENO = 0x10;                            //使能PWM7P端口输出
PWMB_ENO = 0x40;                            //使能PWM8P端口输出

PWMA_ENO = 0x02;                            //使能PWM1N端口输出
PWMA_ENO = 0x08;                            //使能PWM2N端口输出
PWMA_ENO = 0x20;                            //使能PWM3N端口输出
PWMA_ENO = 0x80;                            //使能PWM4N端口输出
不知这样理解对不对？

王***

你的理解是对的。不过，想要仅仅依靠更改PWMA_ENO 寄存器实现改变PWM输出是不可以的。

需要同时更改其他的寄存器，建议配合以下的小工具理解一下：

PWM配置小工具

xxw***

王*** 发表于 2024-12-18 08:41
你的理解是对的。不过，想要仅仅依靠更改PWMA_ENO 寄存器实现改变PWM输出是不可以的。
需要同时更改其他的 ...

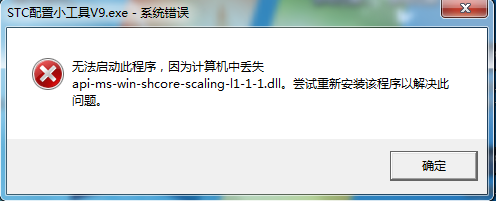

win7用不了
