I/O口 内部额外增加的 上拉电阻/下拉电阻的大小，Ai8051U/32系列/8系列

神***

Ai8051USB，USB 型 1T 8051，支持32位和8位指令集
管脚兼容天王级别的:  89C52RC,  12C5A60S2
要兼容 8位8051指令集，可以用 Keil C51/IAR/SDCC 编译器
===就相当于更强大的 8H8K64U
要兼容 32位8051指令集，可以用 Keil C251 编译器，双核兼容设计
===就相当于更强大的 32G12K128, 32G8K64
34K SRAM(2K edata, 32K xdata), 64K Flash
TFPU@120MHz, 硬件浮点/硬件三角函数 运算器
DMA支持PWM, DMA支持外设直接到外设, P2P
120MHz-PWM支持硬件移相，16位PWM; 真12位ADC
USB, 4组串口，12位ADC, 轨到轨比较器
QSPI, SPI, I2S, I2C,  TFT-i8080/M6800 接口
PDIP40，LQFP44，LQFP48
CPU32@42MHz
==================================

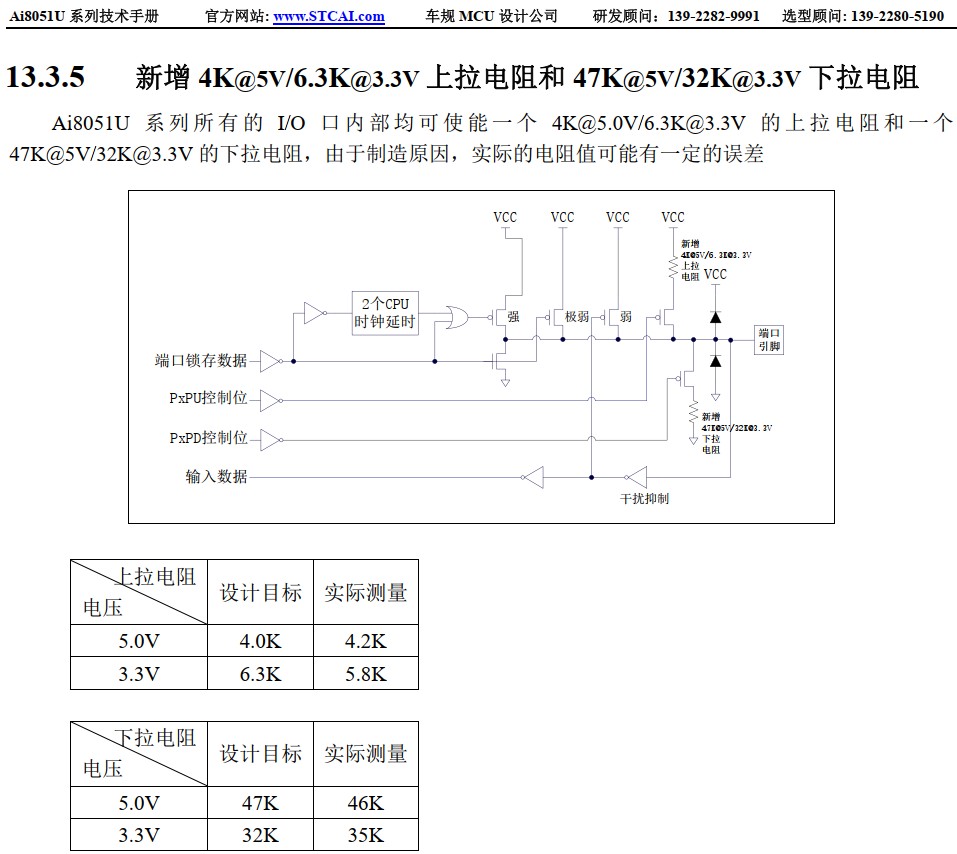

I/O口 内部额外增加的 上拉电阻和下拉电阻，AI8051U
===数据手册会根据下文更新说明

设计目标：



测试人员1，实际测试结果 1：



测试人员2，实际测试结果 2：

电流表量程2mA，内阻100R。
Ai8051U
上拉电阻4.2K@5V(1.18mA)， 5.8K@3.3V(0.562mA)。
下拉电阻46K@5V(0.108mA)，34.7K@3.3V(0.095mA)。

5V~3.3V下拉电流变化小。

32G12K128
上拉电阻4.05K@5V(1.206mA)，8.68K@3.3V(0.57mA)。

上拉电阻与Ai8051U基本一致。

晓***

这个阻值范围很实用了

神***

电流表量程2mA，内阻100R。

AI8051U
上拉电阻4.2K@5V(1.18mA)，5.8K@3.3V(0.562mA)。

下拉电阻46K@5V(0.108mA)，34.7K@3.3V(0.095mA)。

5V~3.3V下拉电流变化很小。

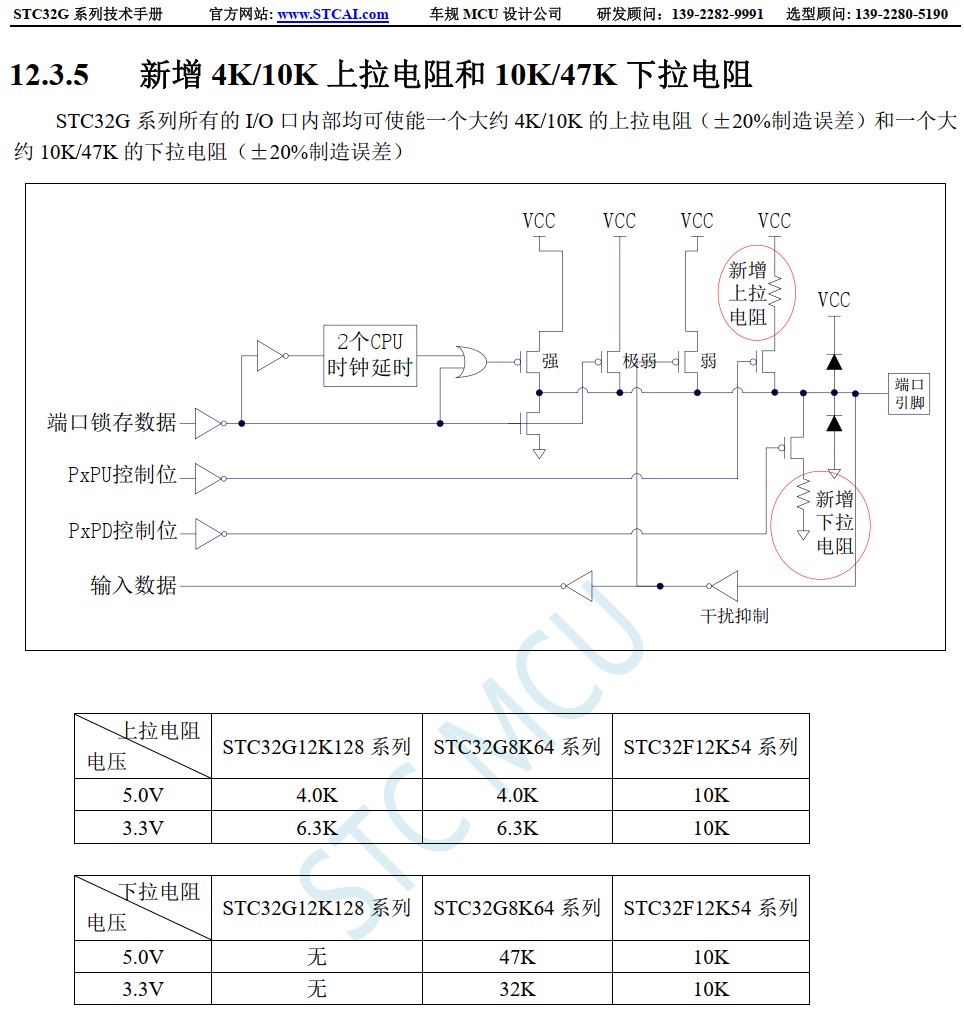

STC32G8K64
上拉电阻4.2K@5V(1.17mA)，     6.0K@3.3V(0.55mA)。
下拉电阻43.5K@5V(0.115mA)，32.7K@3.3V(0.101mA)。

5V~3.3V下拉电流变化很小。
上拉电阻与AI8051U基本一致。

STC32G12K128
上拉电阻4.05K@5V(1.206mA)，8.68K@3.3V(0.57mA)。
上拉电阻与AI8051U基本一致。

xxkj***

I/O口 自带 上/下拉 电阻，这很方便外接设备的驳入

liuzon***

神*** 发表于 2024-9-13 11:19
电流表量程2mA，内阻100R。

AI8051U

正好和后面的电路搭配。

VC***

神农鼎老师：

之前我在另外的帖子里和坛友讨论到关于此事

https://www.stcaimcu.com/forum.p ... id=11622&pid=117696

请问除了STC8051U/Ai8051U和STC32G12K128/Ai32G12K128

是否其他STC8H也全部都是这个参数了？
此外是否还有其他型号搭载了超强上拉能力的4.7k上拉电阻？

神***

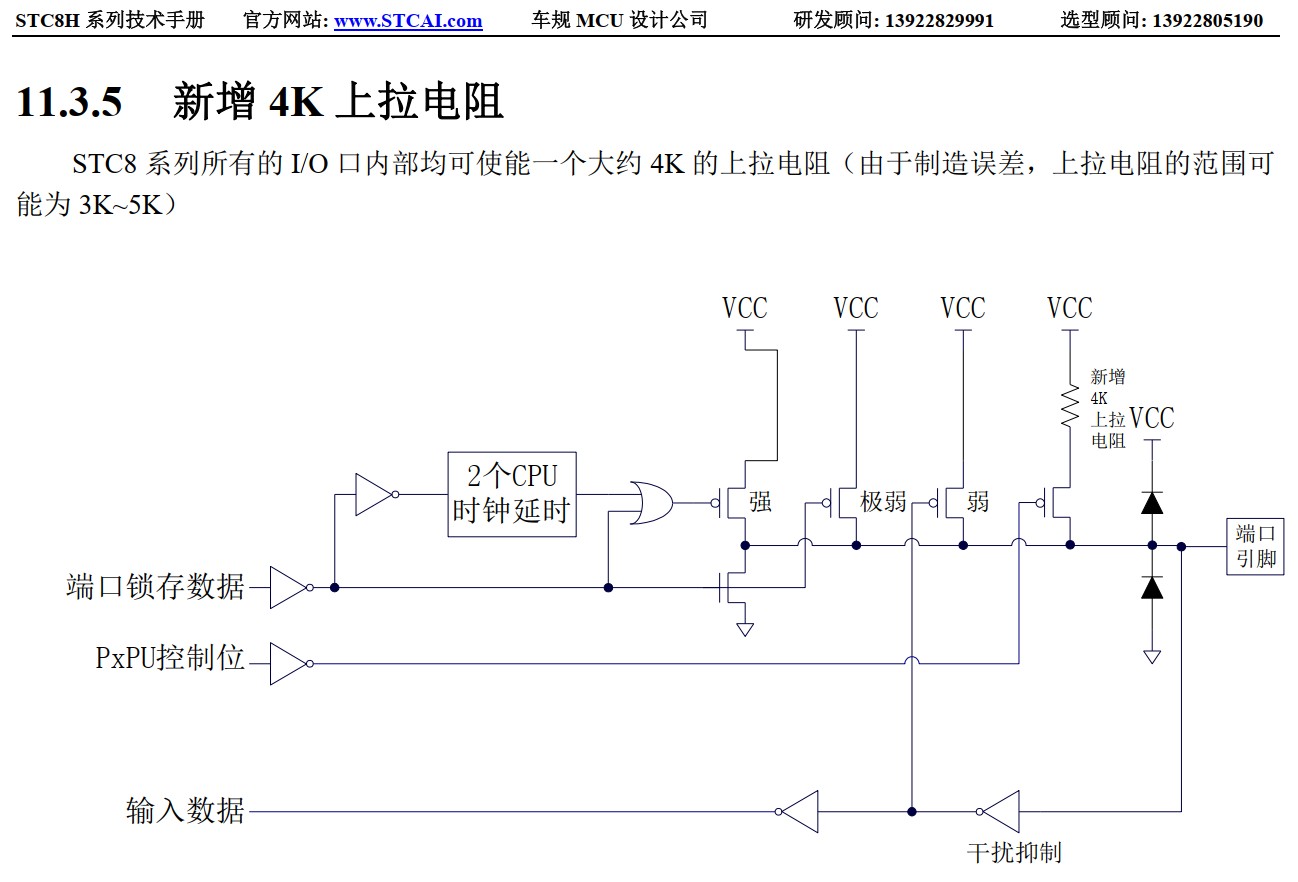

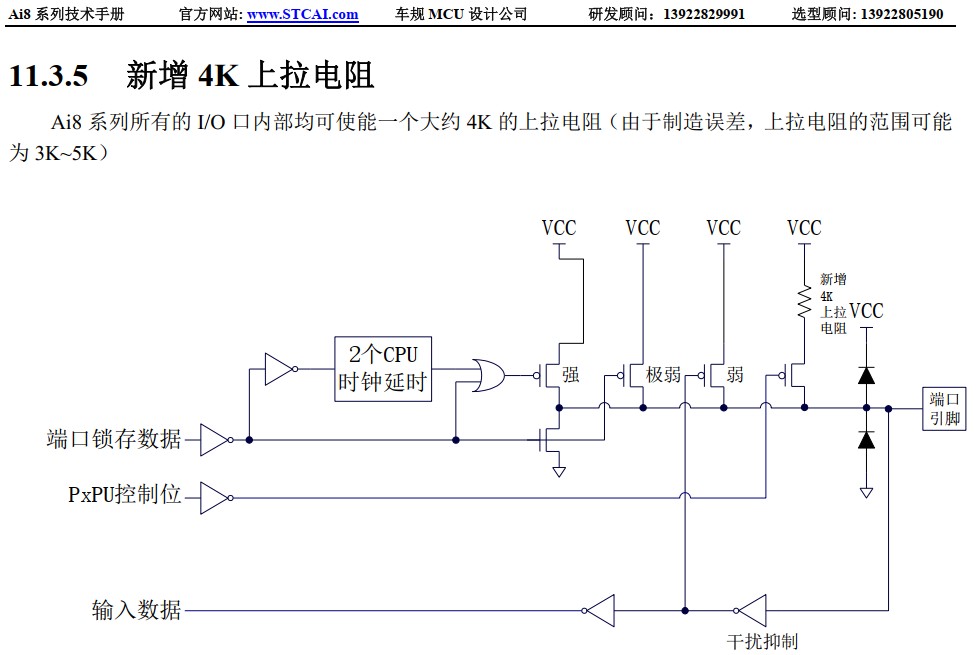

STC8/STC32G/AI8051U/AI8 系列的上拉电阻后来全面检查了下设计，上拉电阻都是有的，都是同一个设计
STC8/STC32G/AI8051U/AI8 系列的下拉电阻后来全面检查了下设计，只有Ai8051U开放了下拉电阻
