8G1K08的芯片端口使用开漏输出，我的输出电压是多少

becomeA*** · 发表于 2024-9-12 15:22:29

本帖最后由 DebugLab 于 2024-9-12 15:33 编辑

我想请问一下，8G1K08的芯片端口使用开漏输出，我的输出电压是多少，是2.4V吗

_奶*** · 发表于 2024-9-12 15:32:05

输出1的话看外部电压，，，输出0的话就是0

Debu*** · 发表于 2024-9-12 15:32:44

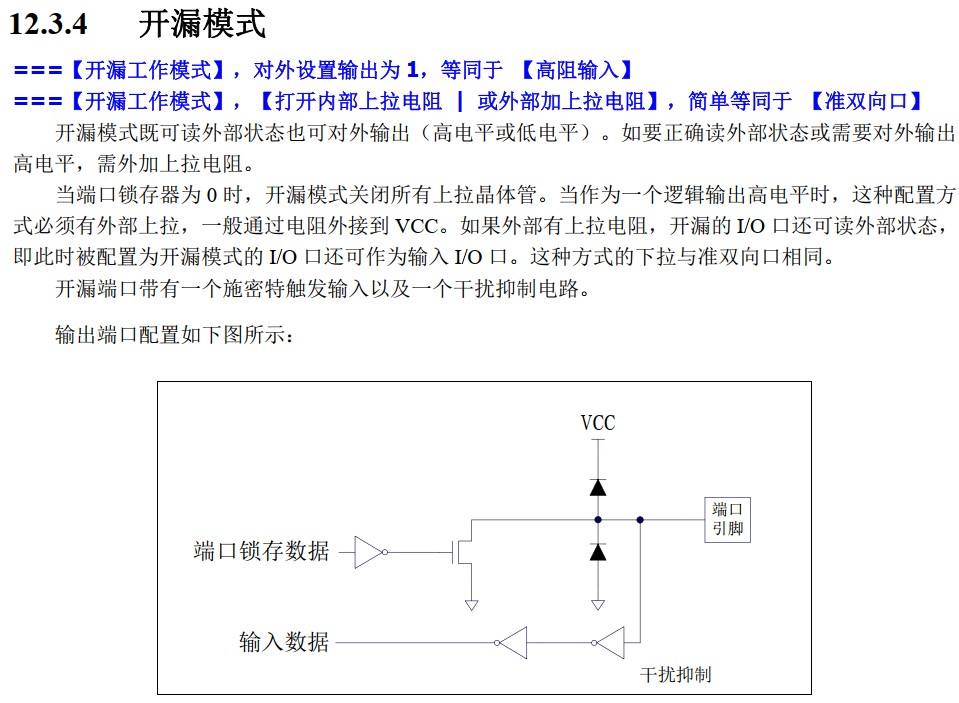

IO开漏
写1，高阻，由外部电路决定电压（不要开路，否则状态不确定）
写0，强下拉，0V

becomeA*** · 发表于 2024-9-12 16:19:44

Debu*** 发表于 2024-9-12 15:32
IO开漏
写1，高阻，由外部电路决定电压（不要开路，否则状态不确定）
写0，强下拉，0V ...

我想请问一下如果IO开漏，我上拉电阻可以用1K，而不用4.7K吗？我测试了一下，用4.7K电路起不来，1K跑个半小时就没了，不知道是不是电流大，就烧坏了单片机

Debu*** · 发表于 2024-9-12 16:42:04

becomeA*** 发表于 2024-9-12 16:19
我想请问一下如果IO开漏，我上拉电阻可以用1K，而不用4.7K吗？我测试了一下，用4.7K电路起不来，1K跑个 ...

IO串1K电阻接地或5V都不会烧坏单片机，5V 1K才5mA

zgrfo*** · 发表于 2024-9-12 17:21:29

这个要看单片机电压，如单片机3V，开漏IO外部上拉2.5V，输出就是2.5V。如果外部上拉3.5V。由于IO内部通过一个二极管接到电源3V上，外部上拉的3.5v就会被二极管导向VCC，实际输出电压电源电压加二极管管压降输出电压3.3V。

神*** · 发表于 2024-9-12 18:55:14
