AI8H2K12U SOP8 做USB转串口问题请教

hnsy***

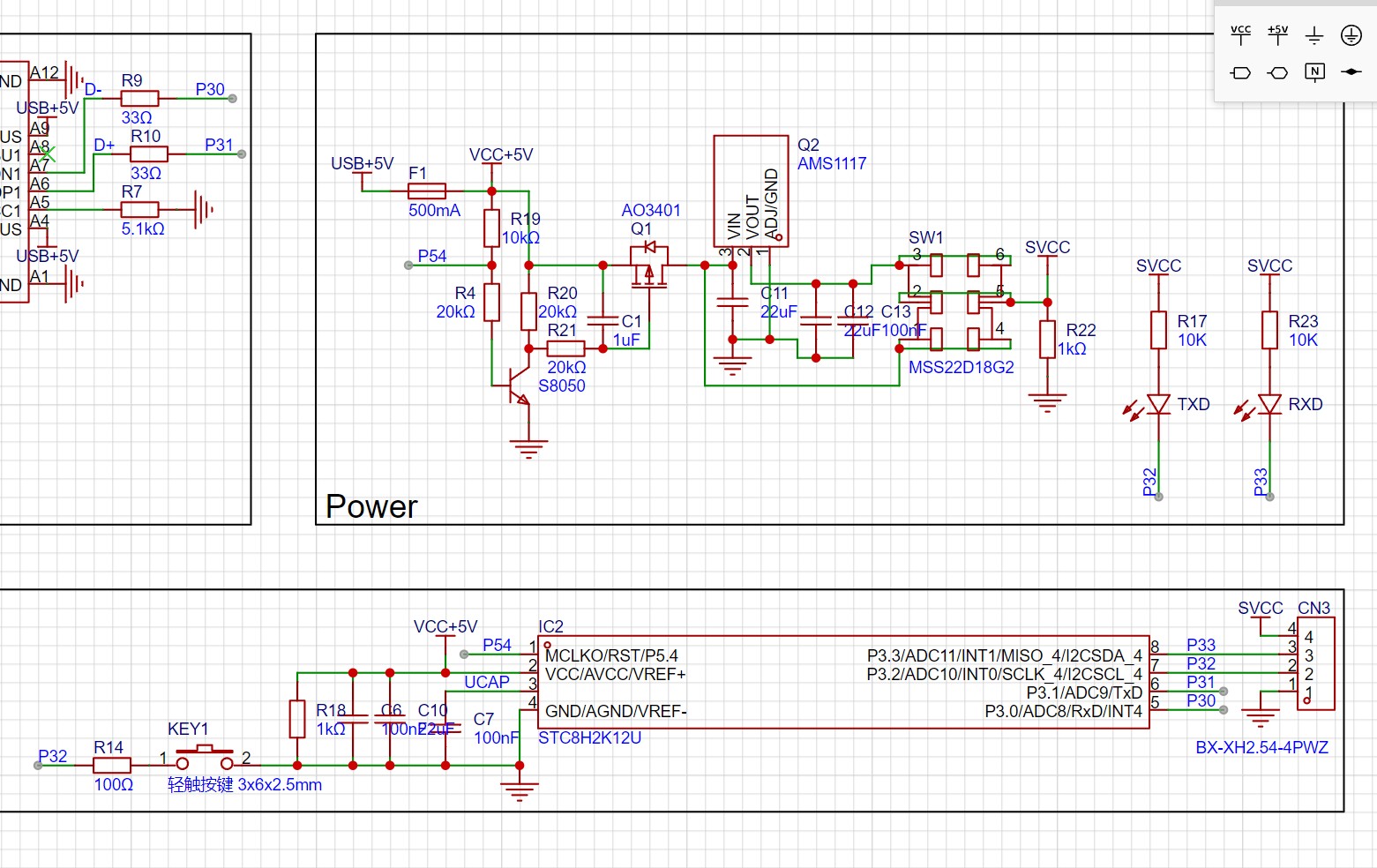

按论坛的原理图做出后，
用isp软件刷“制作USB-UART+HID控制芯片(U)“ P32键无用不能手动断电，isp软件控制自动断电很好用，
刷“制作HID转UART控制芯片(H)“，如果空载就按着很好，按住P32断电松开会恢复供电，但插个实验板上去按一次就P32按键没用了，此时测量P54输出一直为低电平（上电默认是高电平），但此时用软件控制也正常，如果此时再拔掉负载，P32键又正常了，按住低电平松开会恢复高电平
实验板在其他USB转串口试过是好的没有短路什么的，而且软件控制很好用

Debu***

用最新版aiapp-isp-v6.94P制作ISP下载工具，早期版本发现bug
aiapp-isp-v6.94P.zip

hnsy***

Debu*** 发表于 2024-9-11 12:49
用最新版aiapp-isp-v6.94P制作ISP下载工具，早期版本发现bug
aiapp-isp-v6.94P.zip

用的是6.94P

Debu***

hnsy*** 发表于 2024-9-11 12:52
用的是6.94P

检查是否电流过大导致PPTC保护，异常时测PPTC两端压降是否过大且PPTC持续发热

Debu***

试试3.3V和5V是否都会异常

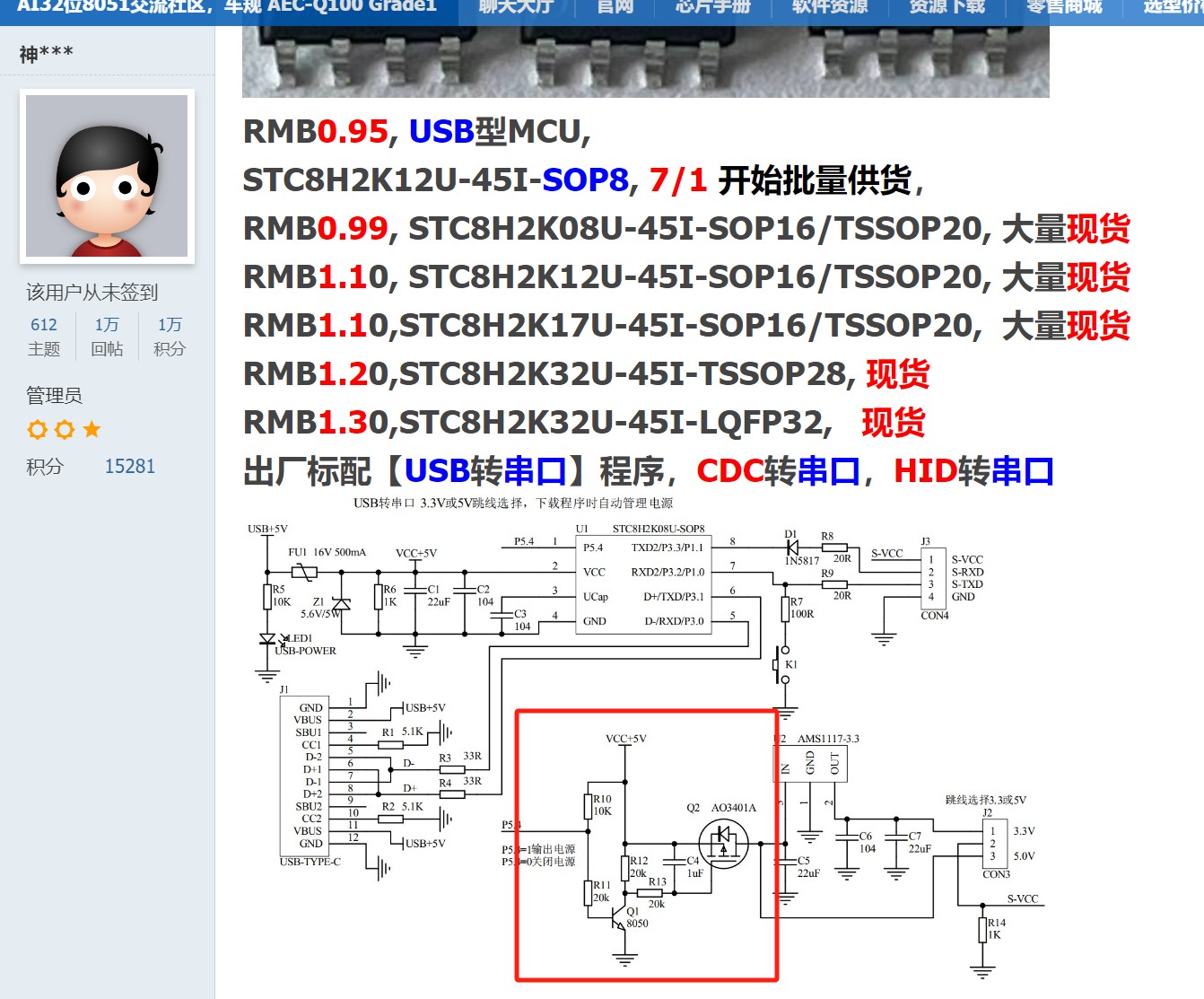

建议MOS放LDO后面

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=9705

hnsy***

Debu*** 发表于 2024-9-11 12:54
检查是否电流过大导致PPTC保护，异常时测PPTC两端压降是否过大且PPTC持续发热 ...

异常时保险无发热，而且万用表测单片机供电2脚正常是5.05伏

hnsy***

Debu*** 发表于 2024-9-11 12:57
试试3.3V和5V是否都会异常
建议MOS放LDO后面

3.3和5V都会出一样的故障，原理图是抄的。。。。模电不行，还特意选的“神龙鼎“大佬发出来的原理图

so***

感觉P32那边那个R18阻值偏小了点。

hnsy***

so*** 发表于 2024-9-11 14:05
感觉P32那边那个R18阻值偏小了点。

那个电阻好像是电源电容放电用的吧
