STC8H8K64U
问题1：
读取射频芯片寄存器值的时候，单片机端口配置成普通双向I/O口，
有的芯片可以读取有的不可以读取；
将STC8H端口配置成高组态，就OK。

STC8H8K64U
问题2：
写ADC启动转换寄存器，有时候写不成功，导致ADC采集完成寄存器一直不置位。

回复

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：56
最近打卡：2025-05-03 10:05:34

718 主题	1万回帖	1万积分

积分: 15646

发表于 2024-9-11 10:30:18 | 显示全部楼层

先给问题2的参考程序

帮给不需要保密的相关原理图在本贴中，
好分析问题1，通信错误的原因

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：415
最近打卡：2025-04-30 09:58:34

已绑定手机

39 主题	2006 回帖	6843 积分

积分: 6843

发表于 2024-9-11 10:33:43 | 显示全部楼层

问题1：用什么接口进行通信的，用示波器测量信号对比一下。双向模式带弱上拉，对信号正常也不会有很大影响。
问题2：ADC采集可以用附件例子试试，功能验证正常后再进行修改或者移植。

16路ADC轮询-每路16次ADC转换取中间8次求平均值-串口1返回结果.zip (10.98 KB, 下载次数: 62)

16路ADC轮询-每路16次ADC转换取中间8次求平均值，USB-CDC虚拟串口返回结果.zip (36.95 KB, 下载次数: 59)

16路ADC中断轮询采样-串口1返回结果.zip (8.99 KB, 下载次数: 61)

6路ADC中断轮询采样-串口1返回结果.zip (9.22 KB, 下载次数: 60)

回复支持反对

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：56
最近打卡：2025-05-03 10:05:34

718 主题	1万回帖	1万积分

积分: 15646

发表于 2024-9-11 10:36:05 | 显示全部楼层

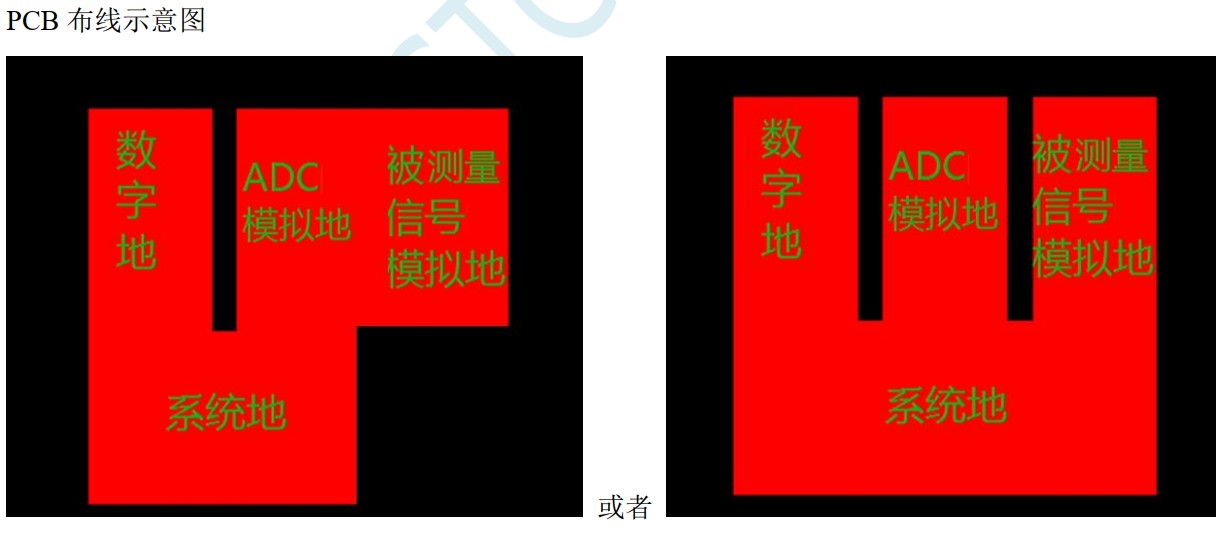

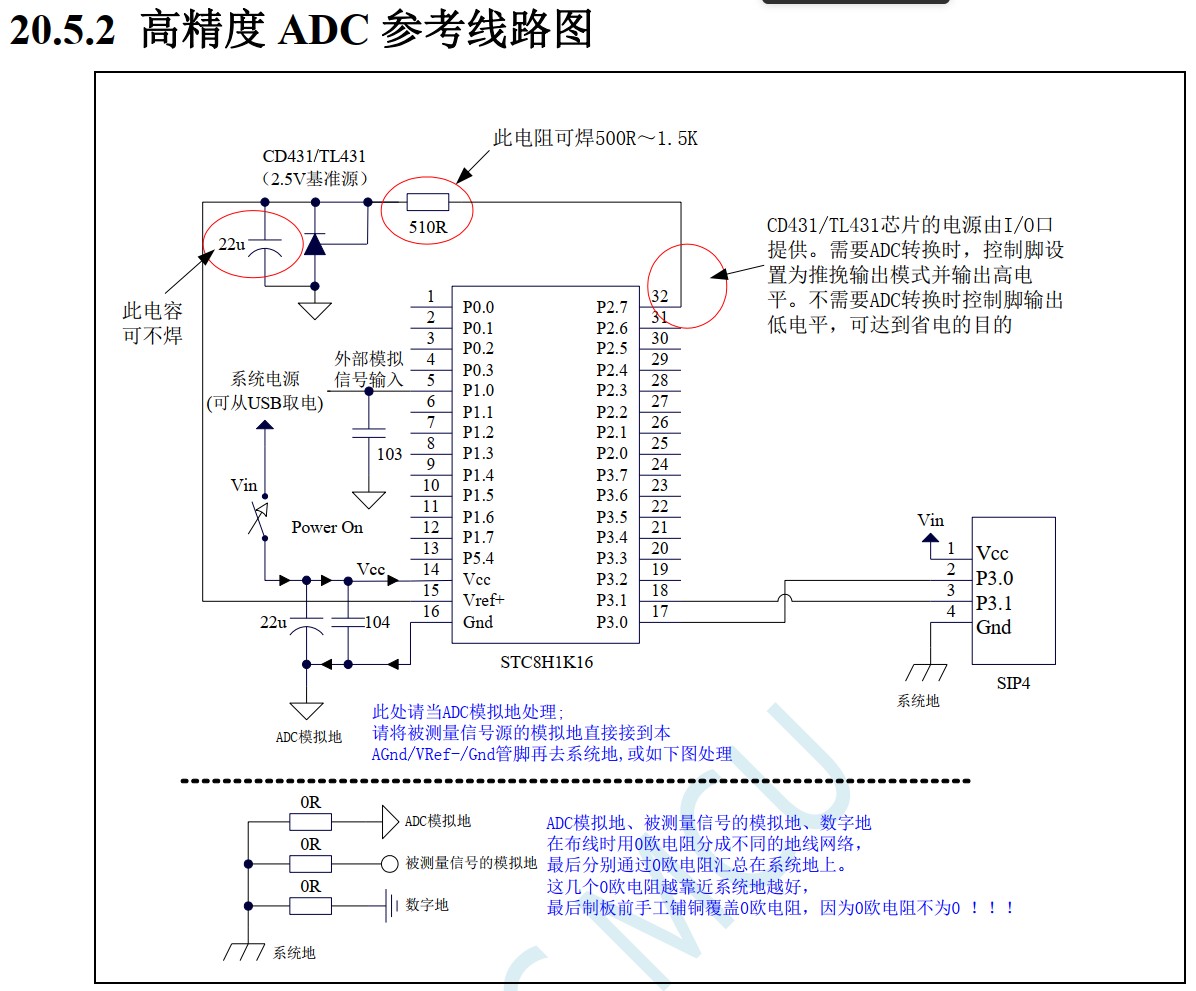

ADC使用参考线路图


【新提醒】完整的系统设计参考原理图@8H8K64U, @32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)




回复支持反对

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：56
最近打卡：2025-05-03 10:05:34

718 主题	1万回帖	1万积分

积分: 15646

发表于 2024-9-11 10:41:00 | 显示全部楼层

www.stcaimcu.com

我们技术支持论坛，
不注册：也可以浏览，搜索，下载资料；

注册：才可以发贴/回帖

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：425
最近打卡：2025-05-03 00:09:43

已绑定手机

77 主题	4851 回帖	8390 积分

DebugLab

积分: 8390

发表于 2024-9-11 11:01:35 | 显示全部楼层

双向：
高速通信输出时，弱上拉上升沿速度可能不够，8H8K64U支持内部4K上拉建议打开，
或者直接设置为推挽（关闭内部4K上拉，等输入时再打开）

输出：
I/O口全部设置为推挽

输入：
弱上拉不正常，高阻正常，可能是外部芯片下拉能力不足，输入IO设置为高阻

DebugLab

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：417
最近打卡：2025-04-30 21:39:09

已绑定手机

34 主题	2096 回帖	2206 积分

积分: 2206

发表于 2024-9-12 10:55:49 | 显示全部楼层

按照51单片机的传统，设置为准双向的时候，需要同时将端口输出置高，否则信号进不来的。

睁开眼睛做场梦~~~

回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：186
最近打卡：2025-05-02 21:24:26

12 主题	58 回帖	940 积分

积分: 940

发表于 2024-9-14 17:58:37 | 显示全部楼层

Debu*** 发表于 2024-9-11 11:01
双向：
高速通信输出时，弱上拉上升沿速度可能不够，8H8K64U支持内部4K上拉建议打开，
或者直接设置为推挽 ...

部分不良，不是所有的

回复支持反对
