开山斧：Ai8051U核心功能实验板：USB声卡,录音,TFT彩屏,QSPI-FLASH,TF卡,I2S-DAC！

30544***

学习学习

ch***

太牛了，学习一下

恍如***

楼主调试的用的哪一个屏幕

Debu***

恍如*** 发表于 2024-11-7 10:19
楼主调试的用的哪一个屏幕

中景园2.4" ILI9341，1楼有购买链接

神***

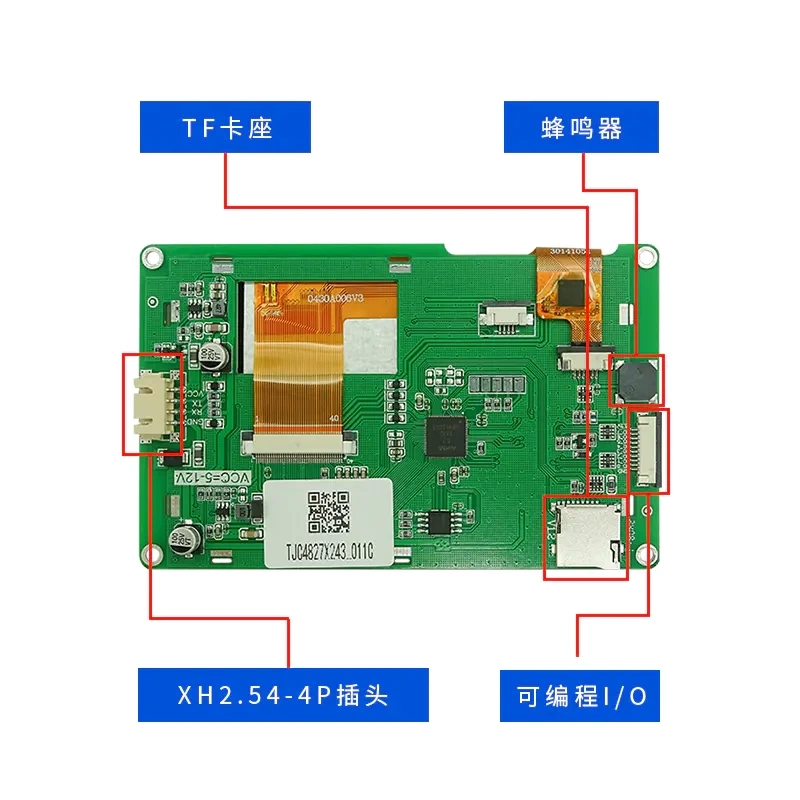

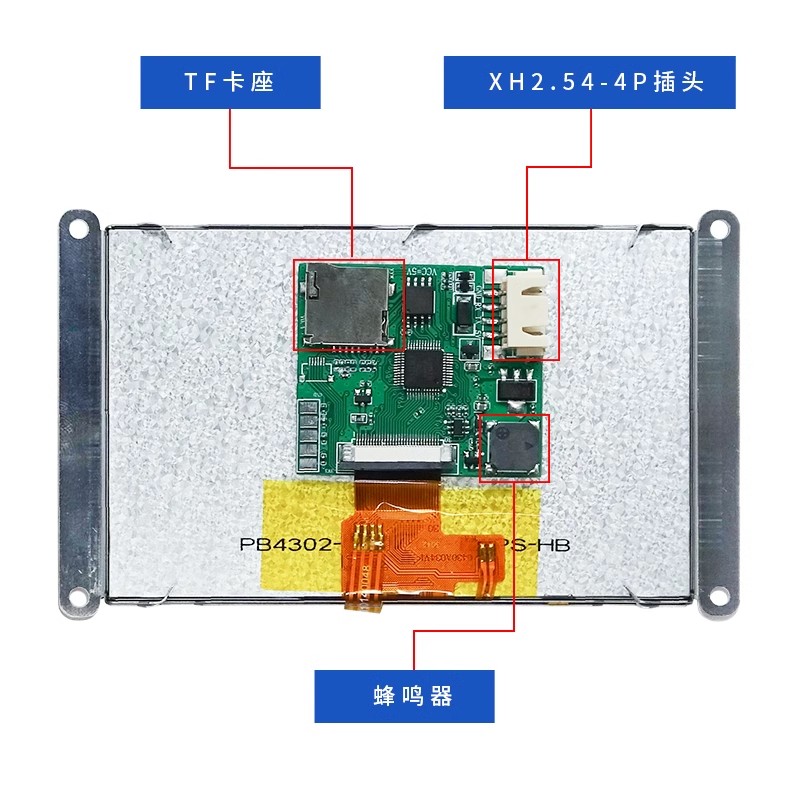

建议基于 开山斧-Ai8051U 核心功能实验板
做个简单的 【串口屏， 触摸 TFT 彩屏】 :
===谁能提供丰富强大的实用功能，辛苦费 RMB2000

1，尺寸：就是屏的大小，加上串口通信插针需要的面积，固定
2，通信接口：串口 / SPI / I2C 都支持，3.3V
3，存储单元：TF卡插座（小SD卡），板载 QSPI/SPI-Flash
4，附加增值功能：USB声卡、I2S DAC、ADC录音、NTC测温
TFT触摸彩屏：480*800、320*480、240*320
===内部自己用 i8080/M6800接口，16位 ？还是 8位 ？选一种
===2.4寸，2.8寸，3.2寸，3.5寸，4寸，4.3寸，触摸电阻TFT彩屏
===TFT彩屏-星光大道

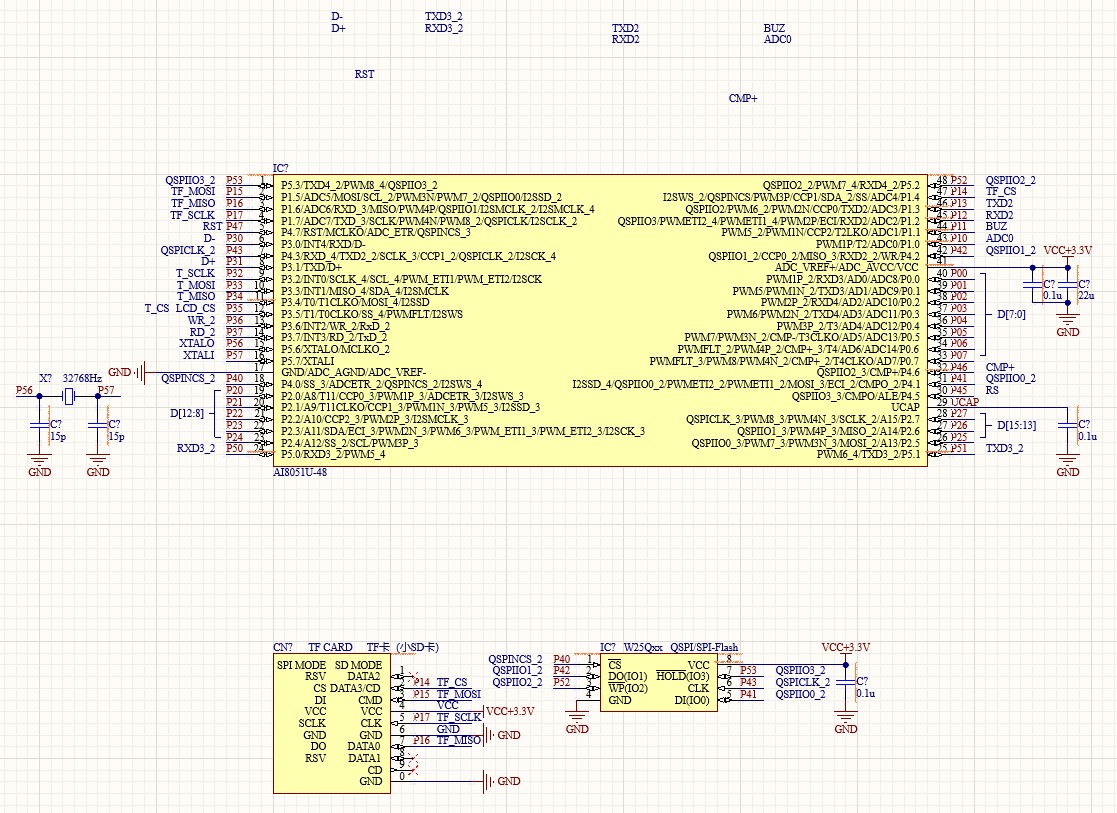

下图改小，去掉部分电路




=========================================

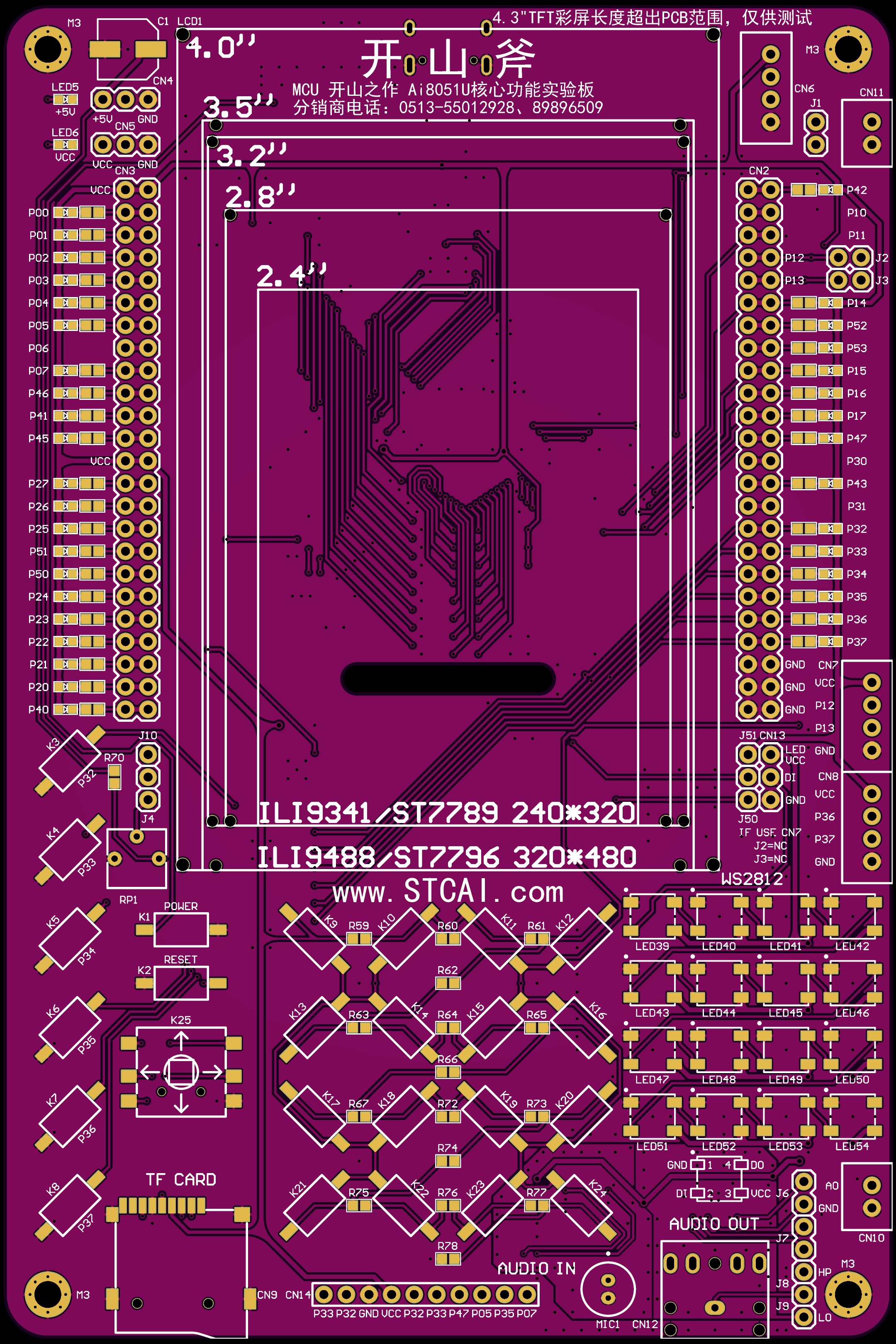

开山斧，Ai8051U 核心功能实验板：
Ai8051U DEMO BOARD V2.5-20241031
USB声卡、TF卡（小SD卡）、QSPI/SPI-Flash、
I2S DAC、ADC录音、NTC测温、
TFT触摸彩屏：480*800、320*480、240*320，i8080/M6800接口
===2.4寸，2.8寸，3.2寸，3.5寸，4寸，4.3寸，触摸电阻TFT彩屏
===TFT彩屏-星光大道

五向开关 按键，7个 独立按键，16个 ADC检测 按键
SPI/I2C-TFT/OLED12864/LCD12864屏、
简易示波器、简易波形发生器、
WS2812彩灯，演示板

立创EDA开源 SCH / PCB：

======================================

Ai8051USB，USB 型 1T 8051，支持32位和8位指令集
管脚兼容天王级别的:  89C52RC,  12C5A60S2
要兼容 8位8051指令集，  可以用 Keil C51/IAR/SDCC 编译器
===就相当于更强大的 8H8K64U
要兼容 32位8051指令集，可以用 Keil C251 编译器，双核兼容设计
===就相当于更强大的 32G12K128, 32G8K64
34K SRAM(2K edata, 32K xdata), 64K Flash
TFPU@120MHz, 硬件浮点/硬件三角函数 运算器
DMA支持PWM, DMA支持外设直接到外设, P2P
120MHz-PWM支持硬件移相，16位PWM; 真12位ADC
USB, 4组串口，12位ADC, 轨到轨比较器
QSPI, SPI, I2S, I2C,  TFT-i8080/M6800 接口
PDIP40，LQFP44，LQFP48

spring***

嗯，来看看，要学习的很多！~~

CyberH***

神*** 发表于 2024-11-9 09:22
建议基于 开山斧-Ai8051U 核心功能实验板
做个简单的 【串口屏， 触摸 TFT 彩屏】 :
===谁能提供丰富强大的 ...

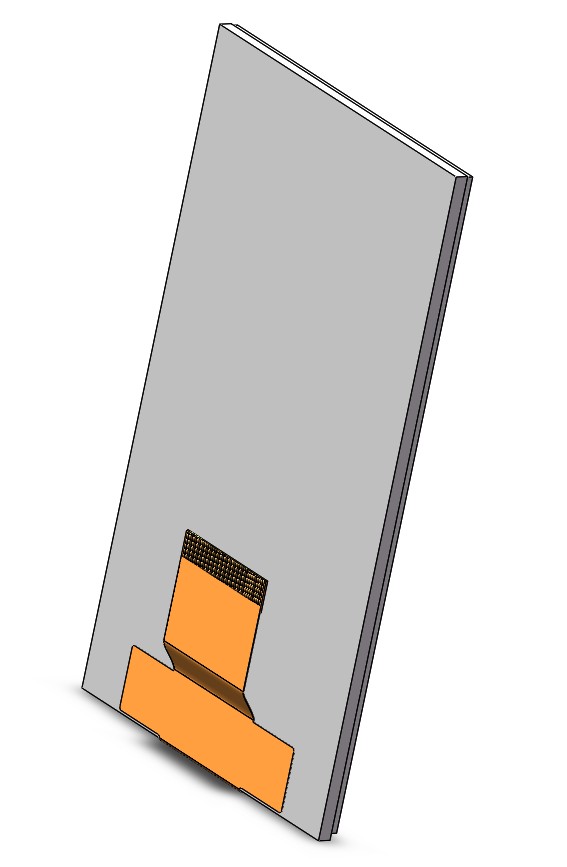

4.3寸屏封装画好
4.3寸大屏便宜，16位快一些
外部接口，可以有3个串口（包括P30、P31复用USB），I2C可以软件模拟，SPI都被占用了，无法外部引出（TFT占用P2上的SPI，TFT的8位模式用的是P2，就算TFT改成8位也用不了P2上的SPI，其他3个SPI被触摸屏、QSPI/SPI Flash、TF卡占用，除非引出TF卡的SPI，不插TF卡使用）
I2S和ADC录音感觉加不了了，IO不够用，而且淘宝成品也没有这些功能

CyberH***

CyberH*** 发表于 2024-11-12 12:50
4.3寸屏封装画好
4.3寸大屏便宜，16位快一些
外部接口，可以有3个串口（包括P30、P31复用USB） ...

IO用光了，USART的SPI设复用了SPI相关寄存器，由SPI相关寄存器设置，串口屏一旦做SPI从机，所有SPI都会冲突，影响触摸屏和TF卡

I2C相关IO也全部被占用了，而且P0口上没有SPI和I2C，TFT 8位改16位占用的是ADC和PWM还有串口4，没有占用SPI和I2C

神***

把 2.4寸，2.8寸，3.2寸，3.5寸，4寸的 全部丢出来开源，大家一起配软件

han***

学习了
