Debu*** · 发表于 2024-10-21 09:25:33

恍如*** 发表于 2024-10-20 23:46
我打的板，耳机孔进不去啊

我也发现了这个问题，我这有两种，
一种完全正常，另一种中间的脚差一点，
封装按照规格书画的，
可能不同厂家的略有区别，
稍微掰一下能装进去

Debu*** · 发表于 2024-10-21 20:05:42

本帖最后由 DebugLab 于 2024-10-21 20:11 编辑

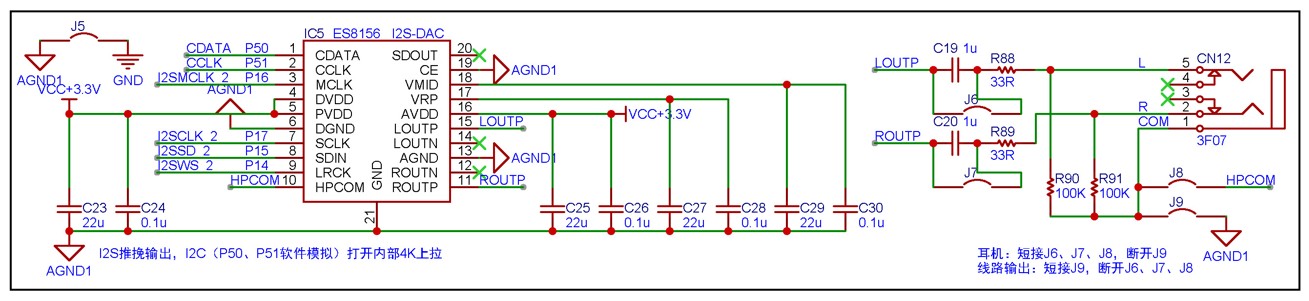

焊了一块板子（见64#）
硬件配置为耳机模式，连接耳机并下载UAC程序后
发现：
不进行I2C配置时ES8156播放音频异常（听起来是单声道且是两个声道的差模信号，没有共模信号）

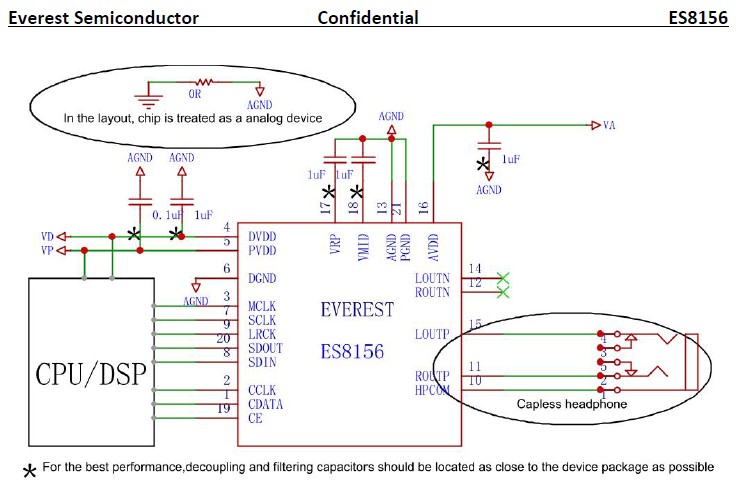

测试HPCOM状态不正常，为高阻，不能输出低阻的基准电压，内部模拟电路未能正常工作，HPCOM对地接100μF电容后声音正常（验证确实是HPCOM状态不正常）

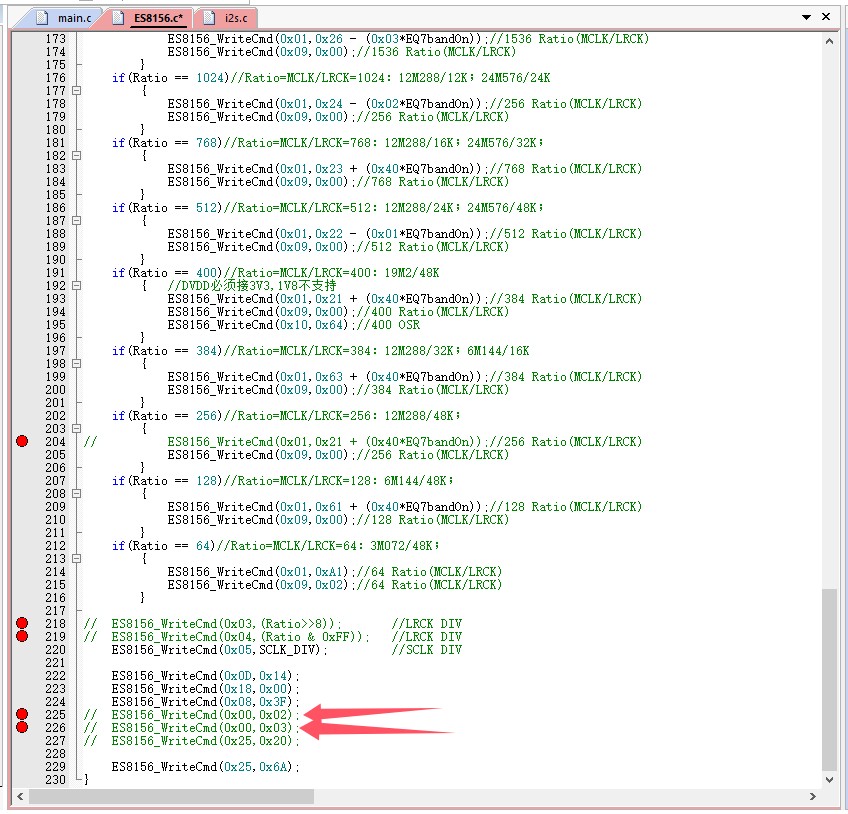

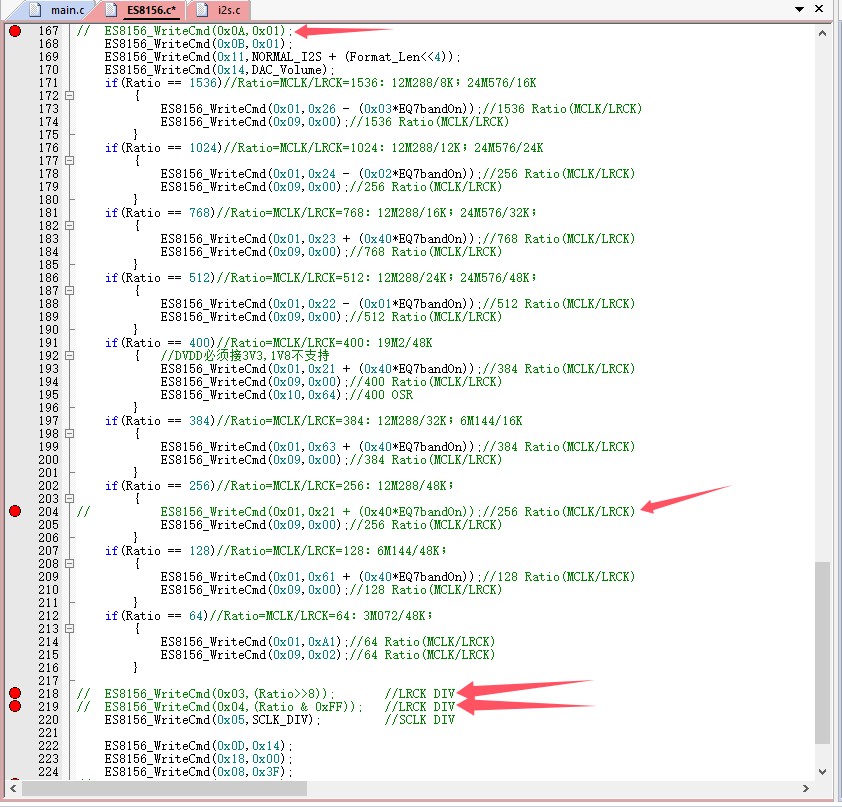

进行I2C配置后没有声音（感觉Everest-semi的例程有问题，DACHPModeOn==1里面没有配置0x25寄存器，其他多处按照合理的配置后没有声音）

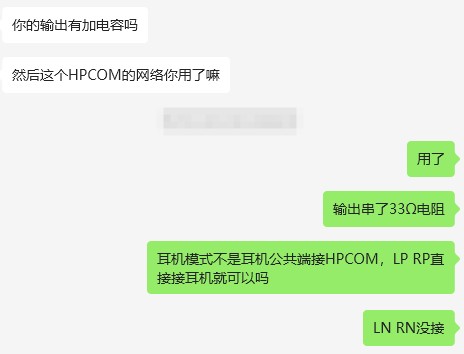

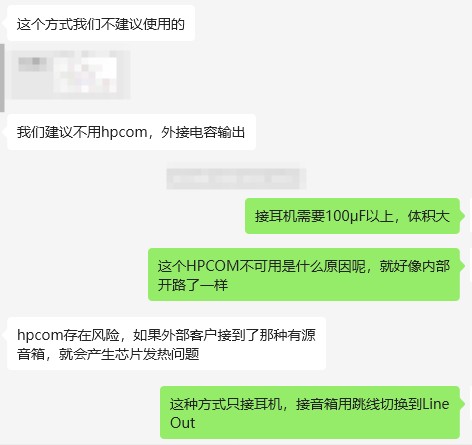

咨询Everest-semi技术支持如下：


测试了多块板（包括Everest-semi的Demo Board），已排除硬件问题

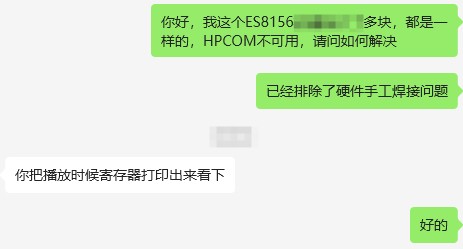

需要读出全部寄存器给Everest-semi技术支持检查一下

Debu*** · 发表于 2024-10-23 15:31:13

TFT测试正常

恍如*** · 发表于 2024-10-25 08:23:24

怎么不用7789的屏幕呢

Debu*** · 发表于 2024-10-25 11:33:31

恍如*** 发表于 2024-10-25 08:23
怎么不用7789的屏幕呢

看大家用的都是ILI的，有通用的程序，ILI的好像是多了个什么模式，ST的也可以用，硬件都是兼容的，软件改一下就行

神*** · 发表于 2024-10-27 16:50:55

Debu*** 发表于 2024-10-23 15:31
TFT测试正常

程序放出来，有网友要

Debu*** · 发表于 2024-10-28 00:39:38

神*** 发表于 2024-10-27 16:50
程序放出来，有网友要

就是实验箱例程37.2
改了一下IO口
https://www.stcaimcu.com/data/download/DemoCode/AI8051U-DEMO-CODE-V1.2.zip


神*** · 发表于 2024-10-29 08:28:08

用了3.3V的TFT屏，
用了3.3V的QSPI-FLSH，
就让整个系统主要工作在3.3V

3.3V系统跟5V器件打交道也是很容易解决的
