开山斧：Ai8051U核心功能实验板：USB声卡,录音,TFT彩屏,QSPI-FLASH,TF卡,I2S-DAC！

神***

2排插针中间可以 放
2.4寸，2.8寸，3.5寸的 【TFT彩屏+触摸屏】
支持 i8080-8位接口

神***

增加 1个 ADC 口接外部 TL431, 做参考信号源比较，
===反推 MCU-VCC，反推其他ADC输入通道的输入电压

去掉并口的 LCD12864, 这个现在太不合理了
===有 SPI外接 LCD12864/OLED12864的接口

Debu***

中景园2.4"、2.8"、3.2"、3.5"

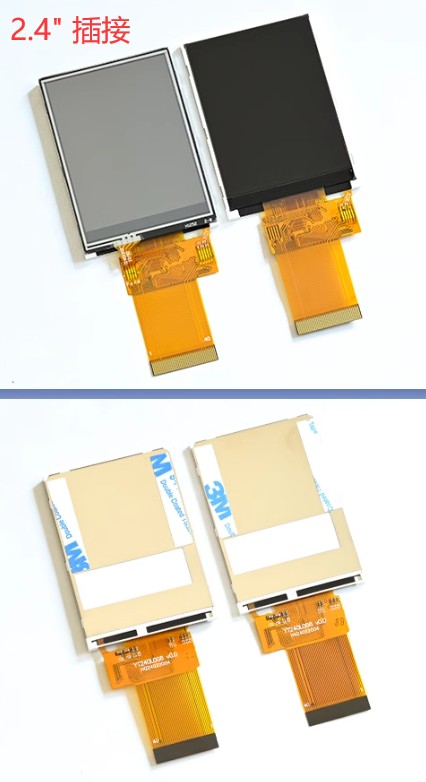

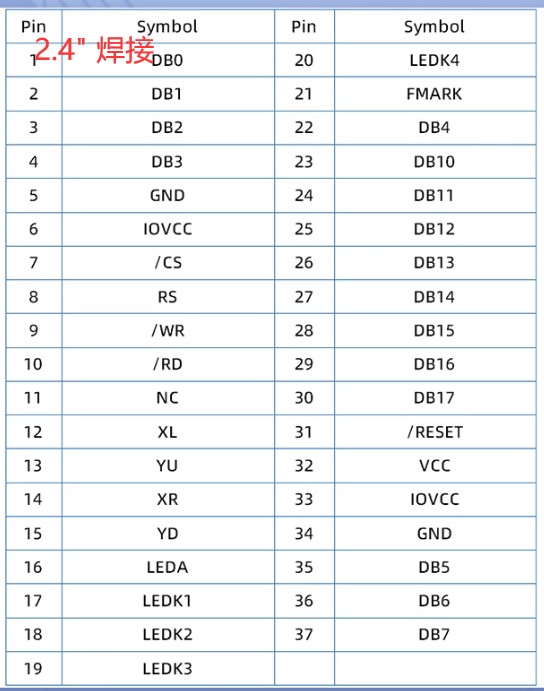

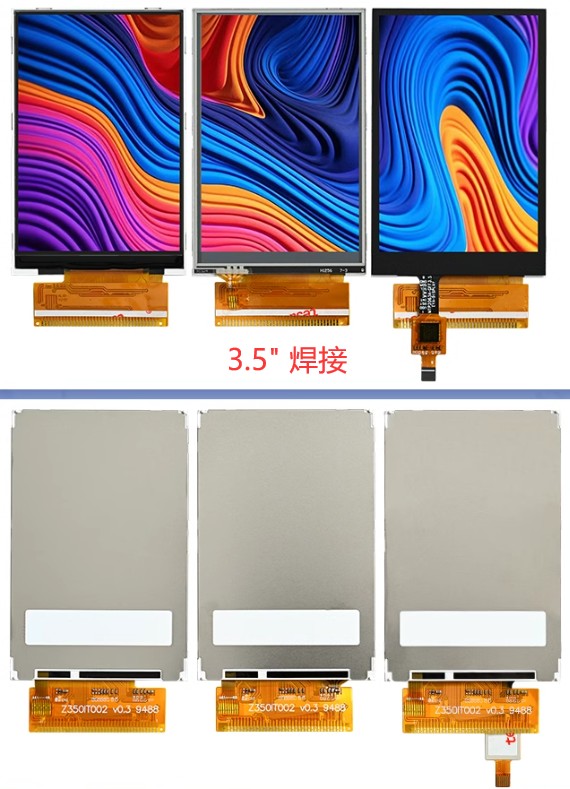

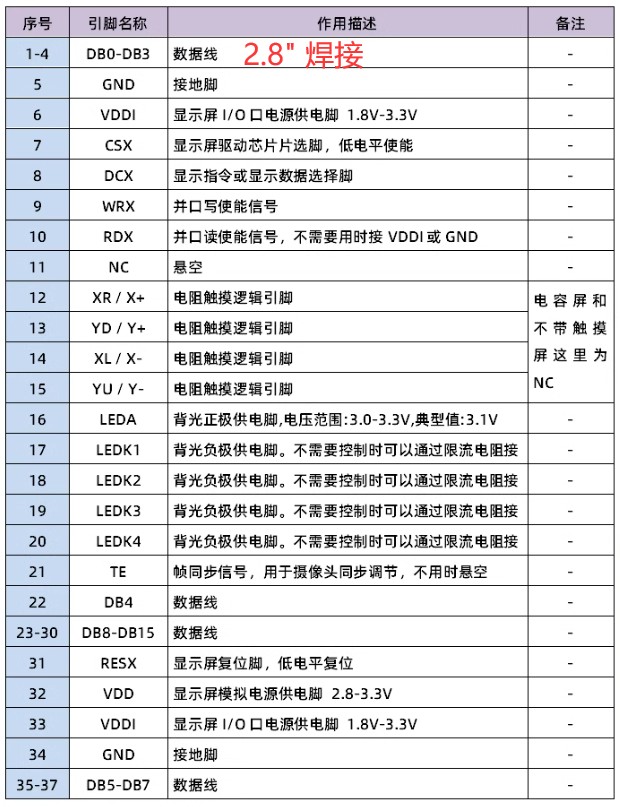

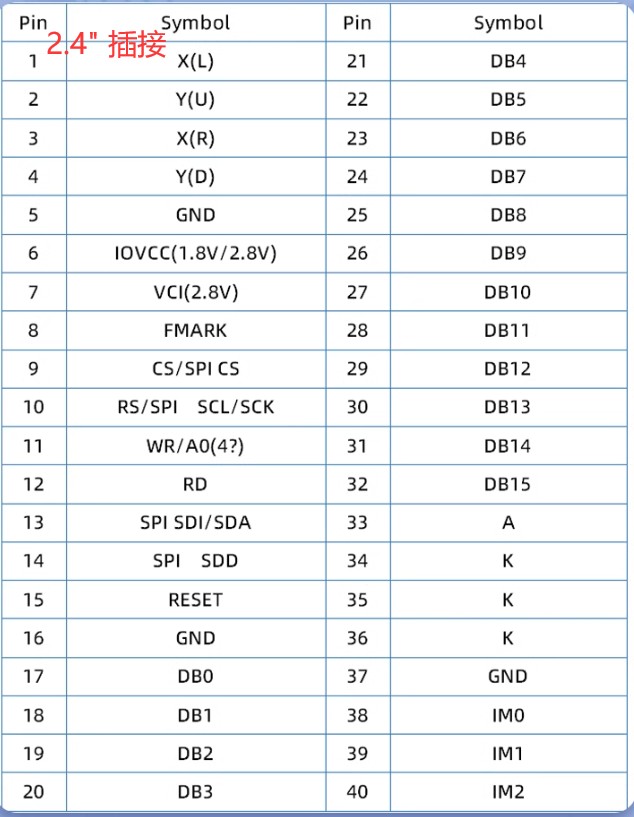

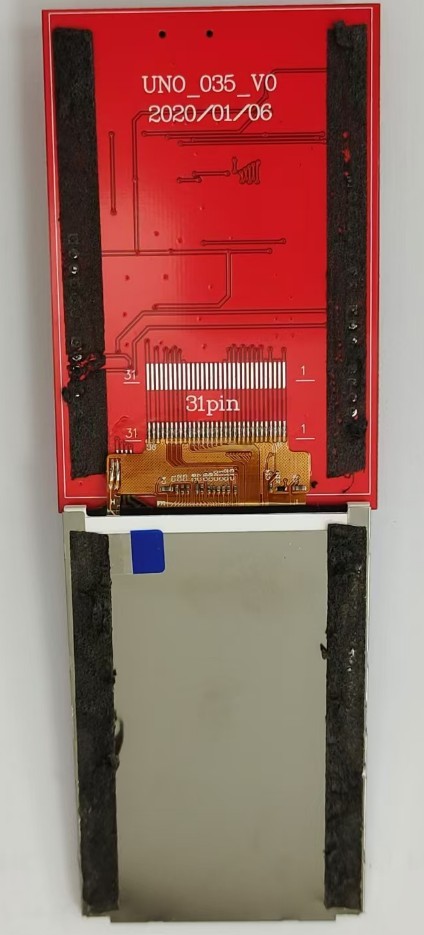

TFT屏外观和接口定义

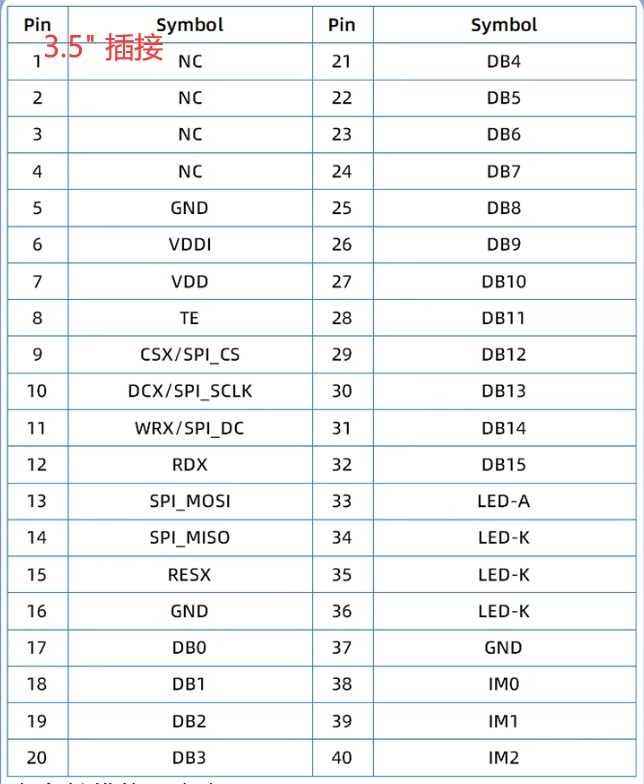

（3.5"是320*480 ILI9488/ST7796，其他是240*320 ILI9341/ST7789）

Debu***

焊接款：

Debu***

插接4款都通用
焊接款2.4"、2.8"通用，3.2"、3.5"通用
插接金手指在顶层，用上接FPC插座，间距0.5mm

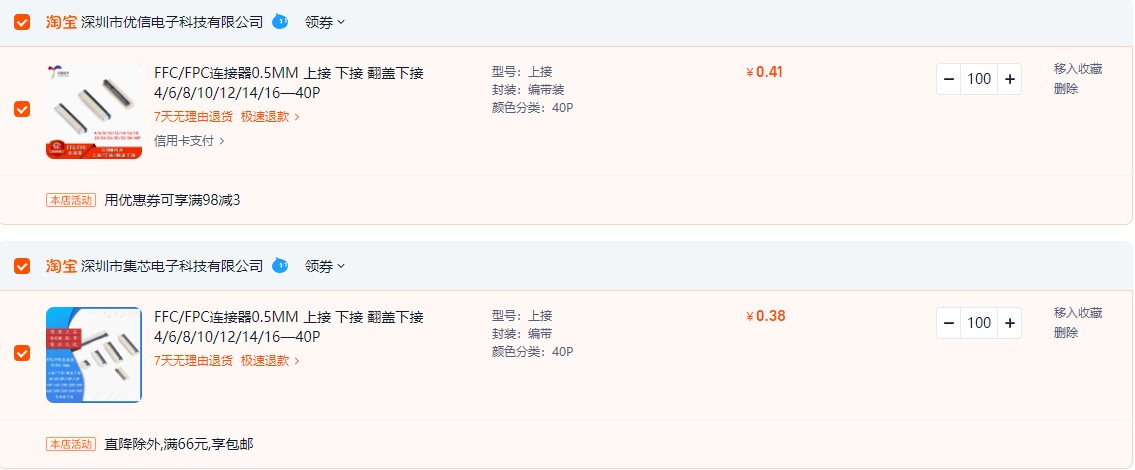

FPC插座，集芯单价0.38，优信0.41（淘宝经常购买的店铺，这俩是一家）

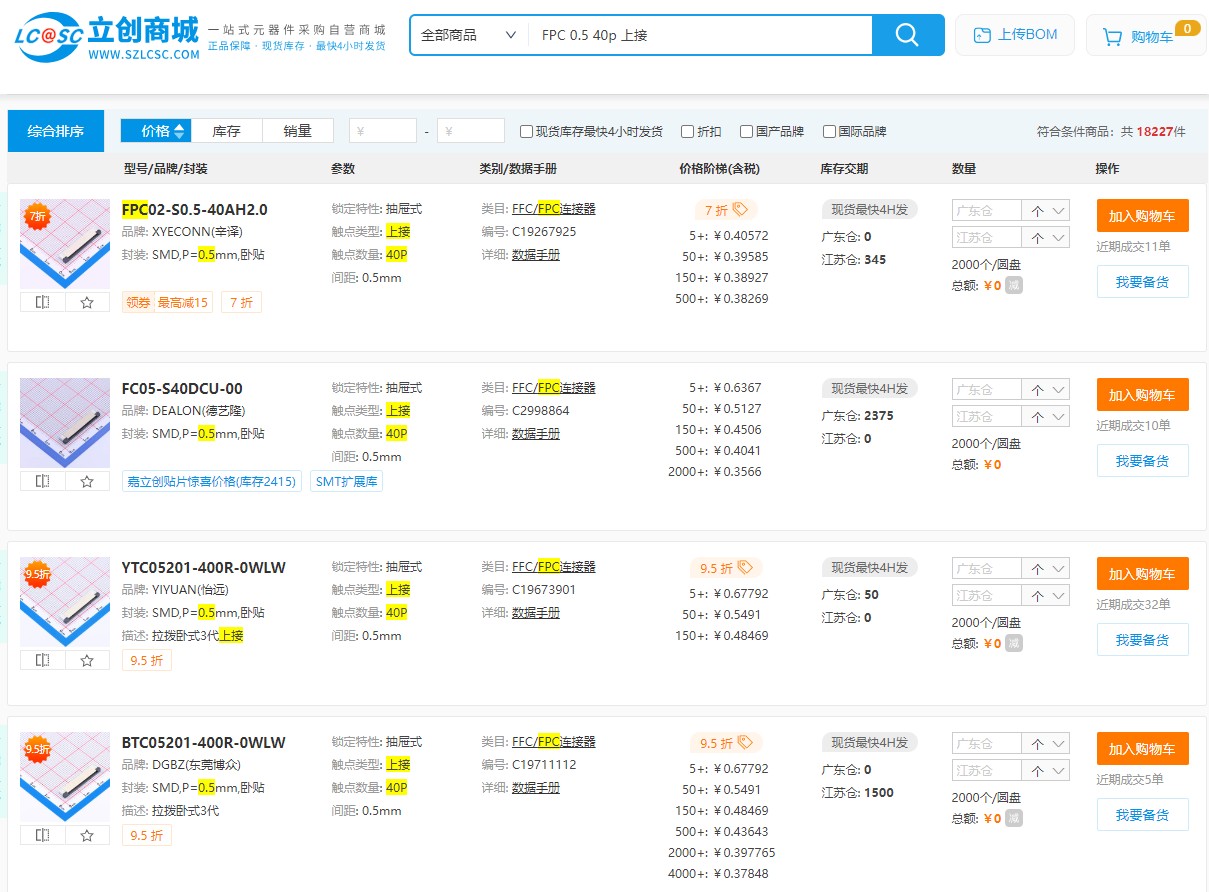

立创贵（搜索“FPC 0.5 40p 上接”，价格排序）

神***

【TFT240320彩屏 + 触摸屏】，
【TFT320480彩屏 + 触摸屏】，
用插到插座上的插接款，这样最大灵活支持多厂家多尺寸

========================================
插接款 4款都通用
焊接款 【2.4"、2.8"通用】，【3.2"、3.5"通用】


插接金手指在顶层，用上接FPC插座，间距0.5mm

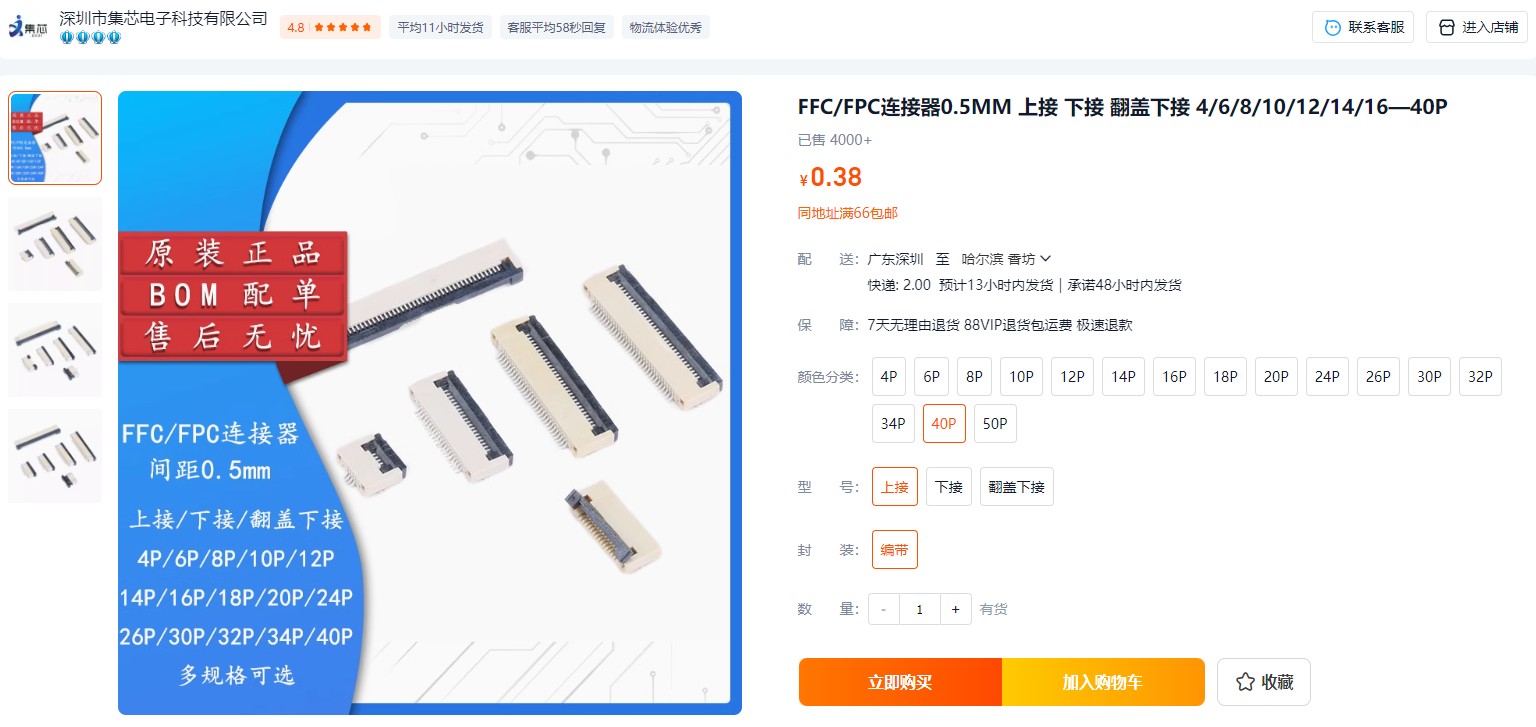

FPC插座：
集芯单价0.38，优信0.41（淘宝经常购买的店铺，这俩是一家）
立创贵（搜索“FPC 0.5 40p 上接”，价格排序）

Debu***

神*** 发表于 2024-9-12 15:28
【TFT240320彩屏 + 触摸屏】，
【TFT320480彩屏 + 触摸屏】，
用插到插座上的插接款，这样最大灵活支持多厂 ...

4款插接全部购买，准备画封装

aho***

如果要用QSPI FLASH，3.3V的，
AI8051U需要5V供电的话IO能用电阻转换电平吗，
不直连速度是否能跟上，有相关原理图可以参考吗

Debu***

aho*** 发表于 2024-9-12 20:22
如果要用QSPI FLASH，3.3V的，AI8051需要5V供电的话IO能用电阻转换电平吗，不直连速度是否能跟上，有相关原 ...

开漏，外部电阻上拉到3.3

上拉电阻加快上升沿，提高数据速率

aho***

Debu*** 发表于 2024-9-12 20:29
开漏，外部电阻上拉到3.3

我也觉得用电阻上拉，单片机IO开漏就可以，但看到之前官方推荐外部3.3V FLASH除了上拉还串了电阻
