高速DAC实现@Ai8051U，DMA支持8/16位并口接R-2R电阻，输出正弦波、任意波形

梁***

高速DAC实现, 用DMA支持的
===TFT彩屏8位或16位并行数据接口送R-2R电阻网络
===输出正弦波，或任意波形
===@Ai8051U，DMA-M6800/i8080并行8/16位接口
深圳国芯人工智能有限公司-产品_AI8051U系列 (stcai.com)


使用TFT彩屏接口+DMA, 将正弦波数据输出到P2口,
接R-2R做DAC输出正弦波(或任意波形)。
本例为32点正弦波，此法将极大程序减少对CPU的占用，
中断频率为输出波形的频率，比如输出2000Hz的正弦波，
如果用传统的中断重装方式，将需要64KHz(15.625us)的中断，
严重拖累CPU。
而使用本方法，中断率为2000Hz，并且中断仅仅是重启DMA。
注意：
重启DMA需要大约1us的时间，会附加到输出波形中，引起失真，
当波形小于5000Hz时，影响可以忽略，大于10KHz时，
影响开始能检测到。
后面做数字电桥LCR会考虑使用本部分电路及方法，
或者使用DMA-PWM产生正弦波。

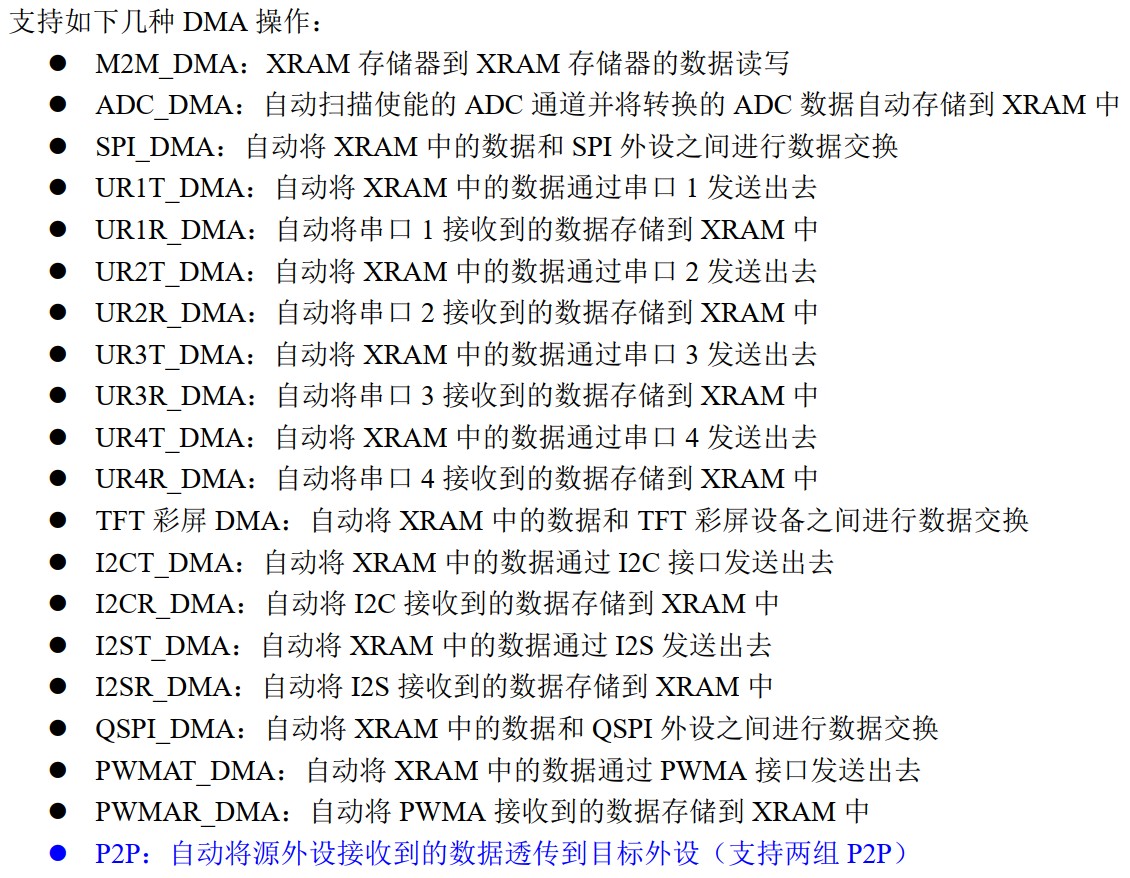

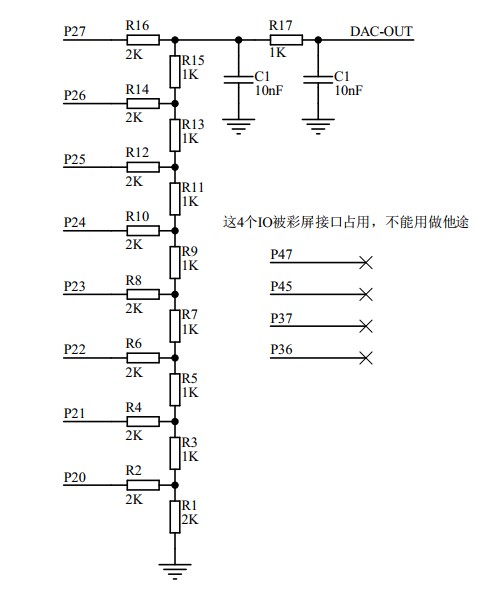

要附加一个 R-2R DAC 电路：

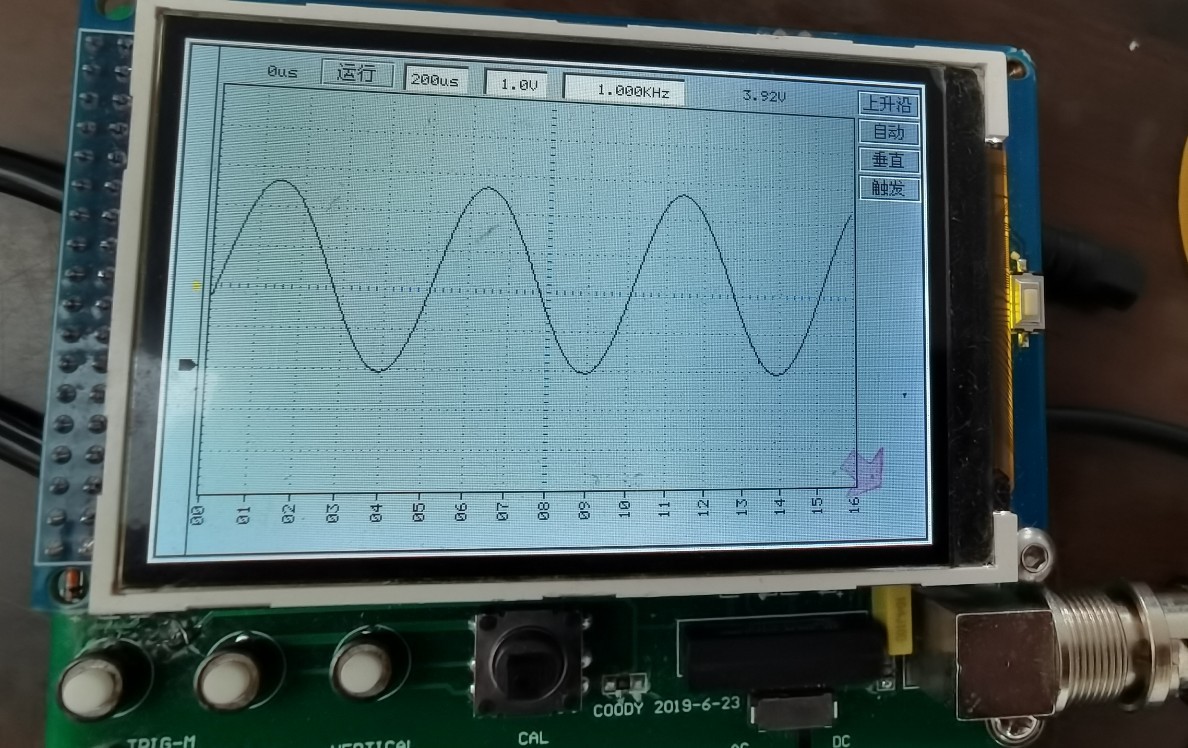

输出1000Hz正弦波（32点正弦波表）：

可以用 内置的 12位ADC 来反馈检测控制精度


程序源码：
使用TFT彩屏8位数据口接R-2R电阻做DAC通过DMA输出波形.rar (239.4 KB, 下载次数: 283)

2024-9-9 18:10 上传

点击文件名下载附件

神***

神***

hea***

DMA传输间隔期，P2能保持上一次的输出数据吗？

梁***

hea*** 发表于 2024-9-9 23:33
DMA传输间隔期，P2能保持上一次的输出数据吗？

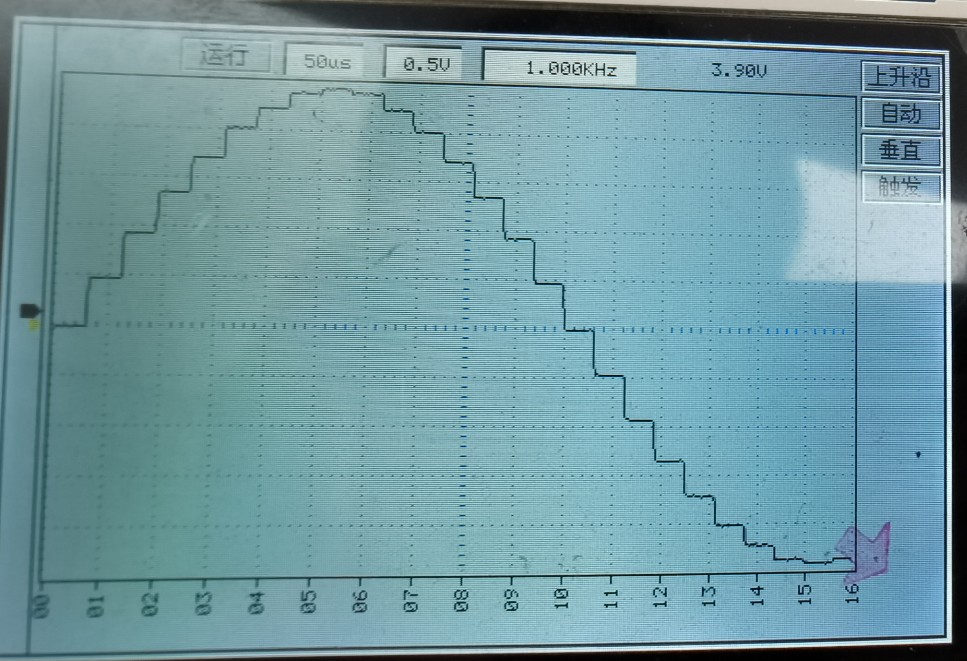

保持，下面为没有滤波的波形，明显是有保持的，没有保持的难以回复波形的：


水平放大2倍：

hea***

我测试的结果不是这样。
两次输出间有4个时钟的无效数据0，你上面那个图应该是初步滤波后或者示波器采样率太低显示不出来。
之前我用DMA-LCM做高速DAC，失败原因这是其中之一。后面第二版加了个574将数据用WR打了一下。

hea***

直接烧录1楼的hex，示波器测量截图如下：


因只用了高3bit且电阻网络架构不同，所以幅值有些差异，应该不影响说明这个问题。

梁***

hea*** 发表于 2024-9-10 12:54
直接烧录1楼的hex，示波器测量截图如下：

加一个100PF的电容就看不到这个尖峰了。毕竟这是彩屏驱动外设，数据输出切换有尖峰，但滤波后基本不影响。

hea***

做高速DAC有影响。
我用来输出视频，最高可设为3个时钟输出一个字节，实际效果是7个时钟输出一次，其中3个时钟有效数据，4个时钟输出0。没办法滤波的，要滤把有效数据也滤掉了。
只能用来做低速低精度DAC，干扰脉冲相对于有效数据占的比例小一些。
但是做低速DAC不如用PWM更合适了。

梁***

hea*** 发表于 2024-9-10 15:25
做高速DAC有影响。
我用来输出视频，最高可设为3个时钟输出一个字节，实际效果是7个时钟输出一次，其中3个 ...

输出视频！我主楼说了，超过10KHz就会有明显的影响（32点）。
