8H8K64U单片机下载通信电路设计

liul***

现在流行图形化编程，图形化编程大大降低了单片机编程的门槛，

特别适合孩子们的学习，训练孩子的逻辑思维能力。

我也想做一块以STC8H8K64U单片机为核心的开发板给孩子玩，

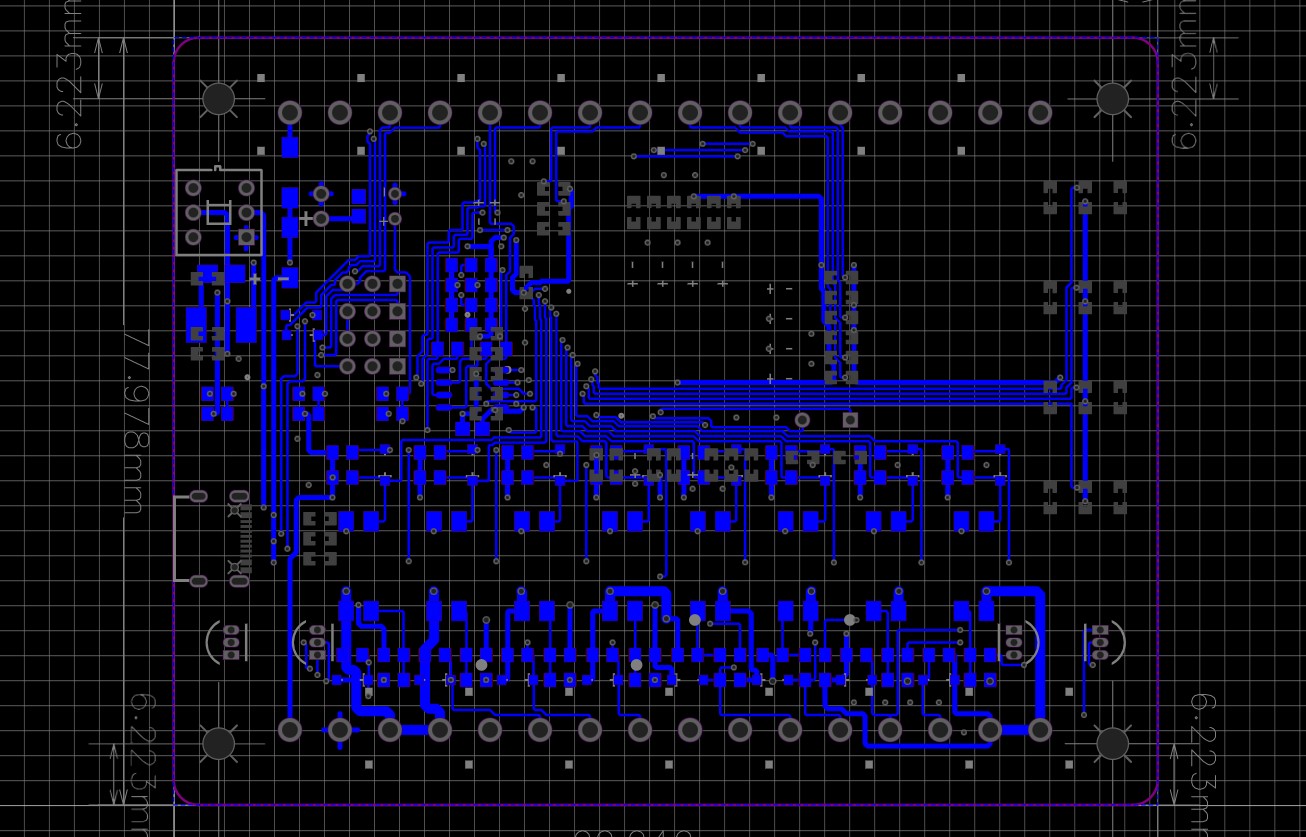

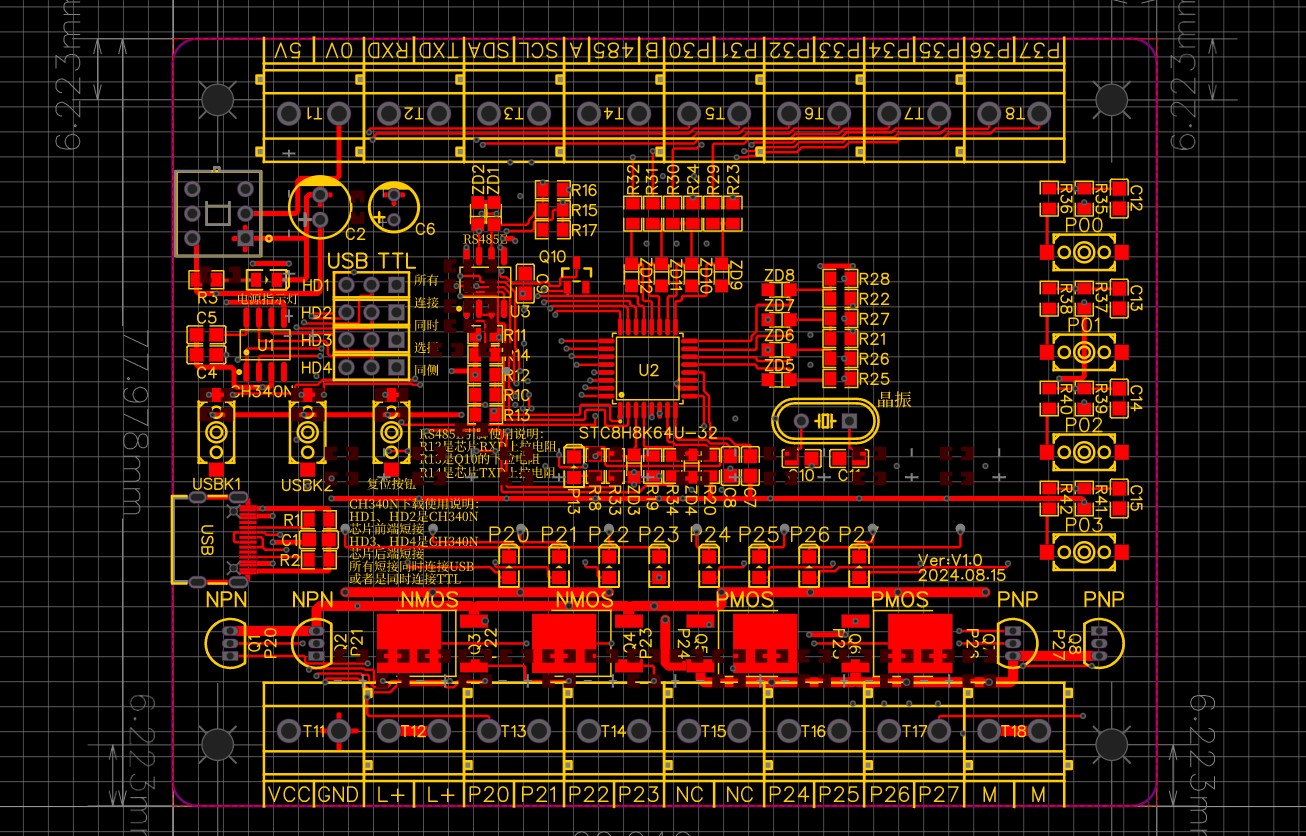

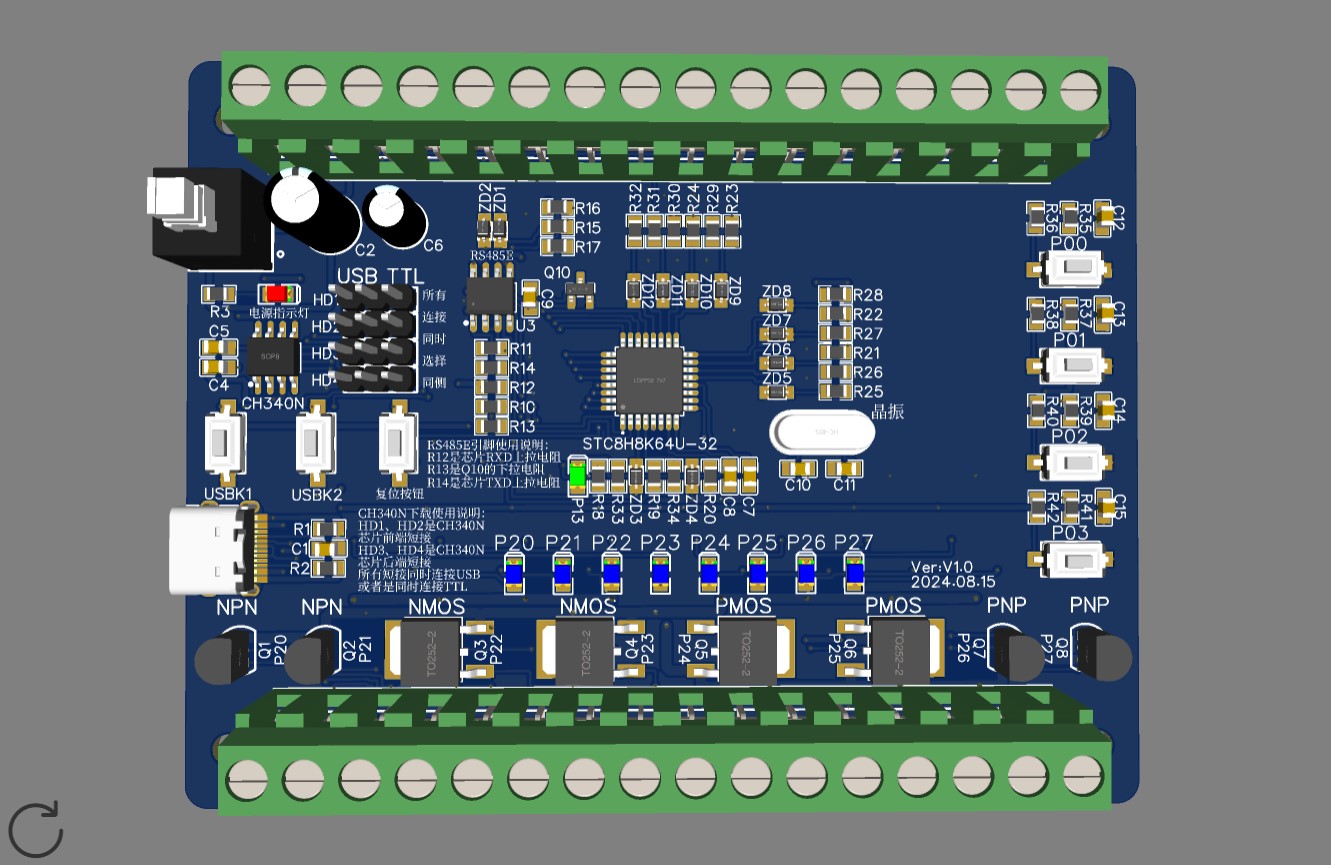

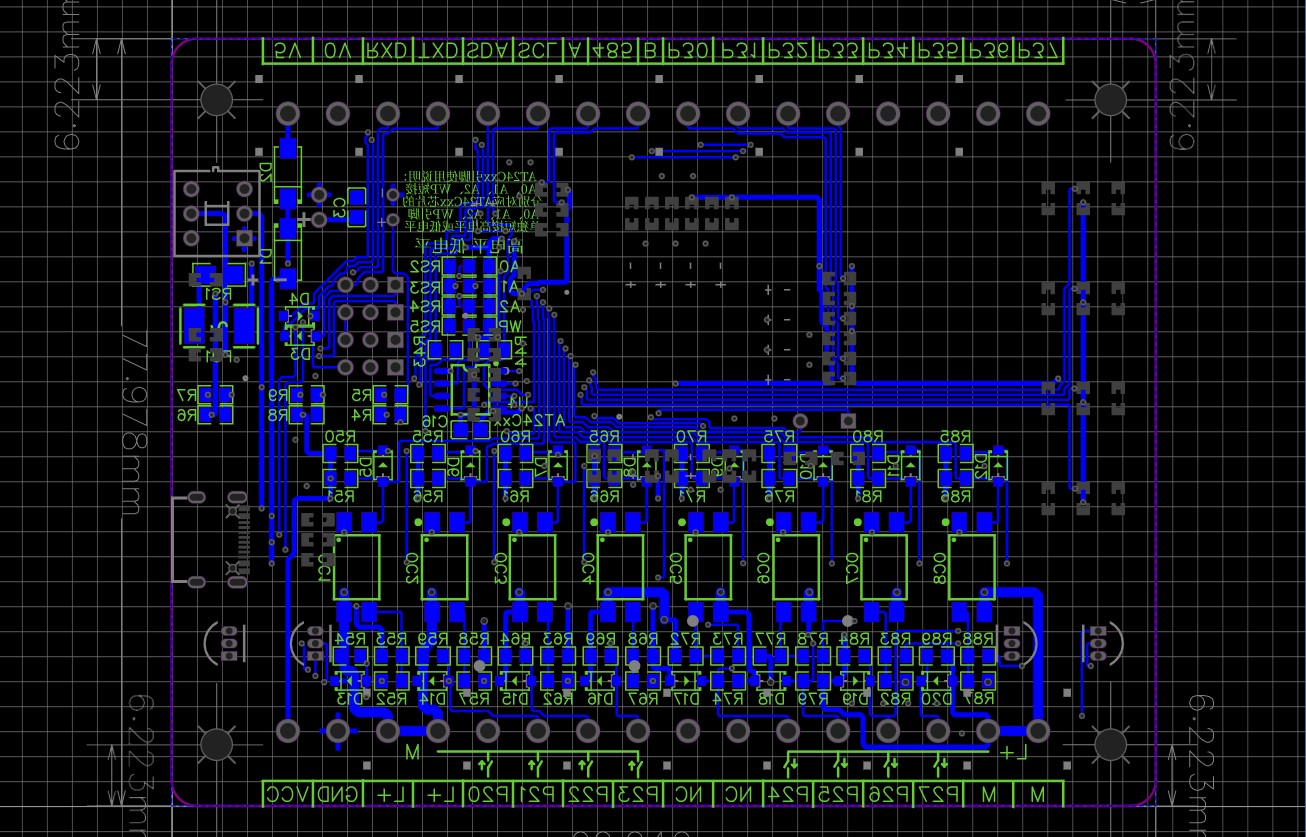

于是用嘉立创EDA软件设计了如下一款PCB开发板。（工程文件附件下载）

设计初衷是要开发板有尽可能多的通信功能和接口、

尽可能的保留单片机的外设功能和外接引脚、

全面的大功率驱动电路（NPN、PNP、NMOS、PMOS），

让孩子可以学习更多的电子技术知识。

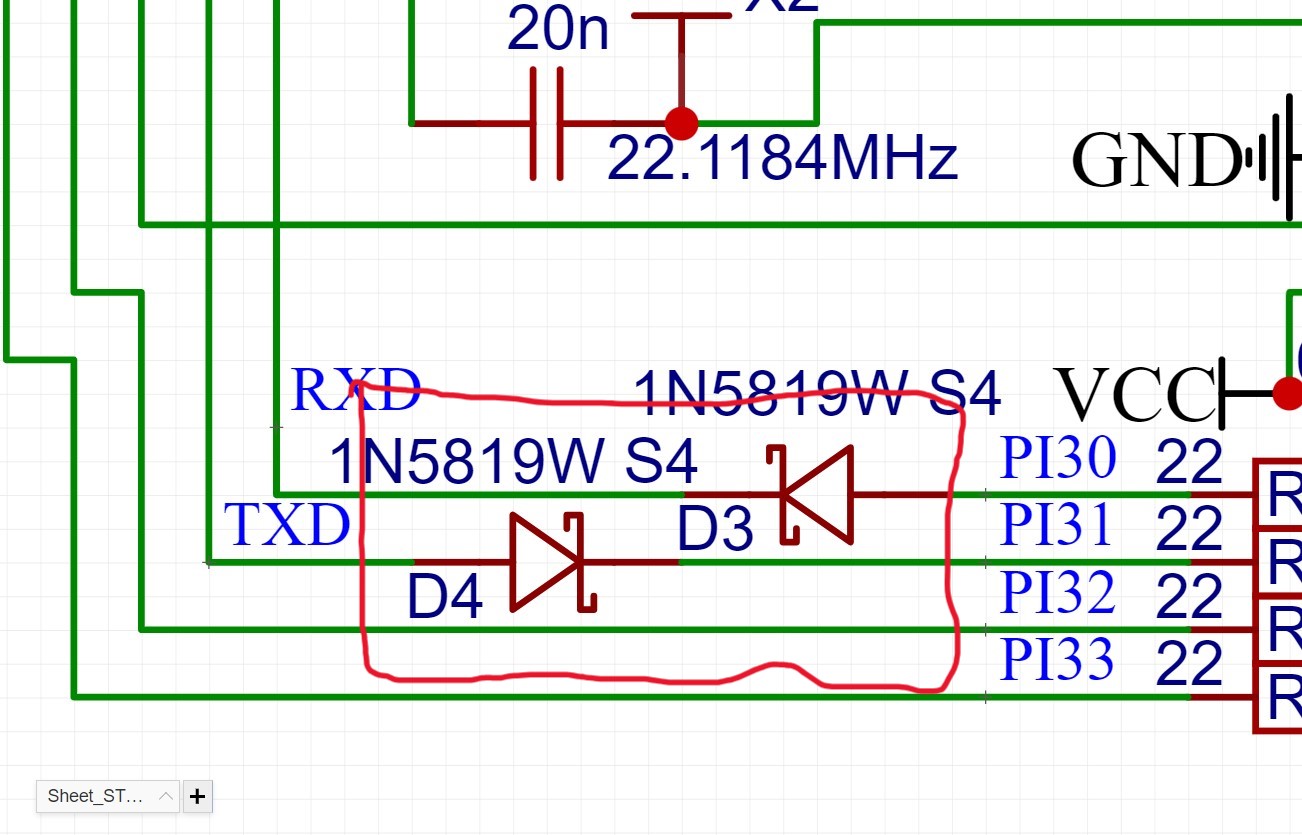

通过短接帽选择，USB口能和单片机的P30、P31引脚

在STC-ISP软件进行USB通信下载程序，

或者和天问Block、STC-ISP软件进行TTL电平串口下载程序。

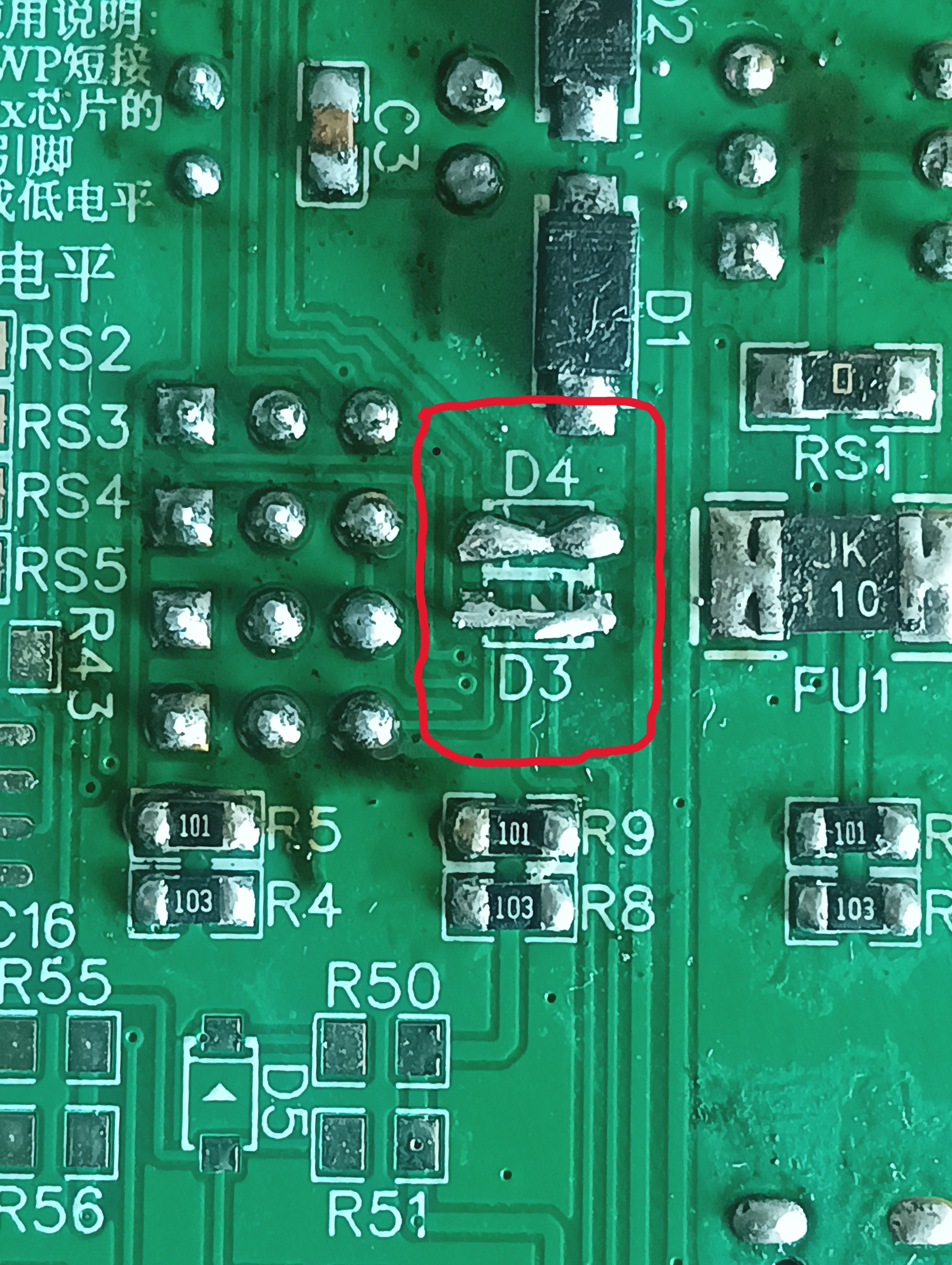

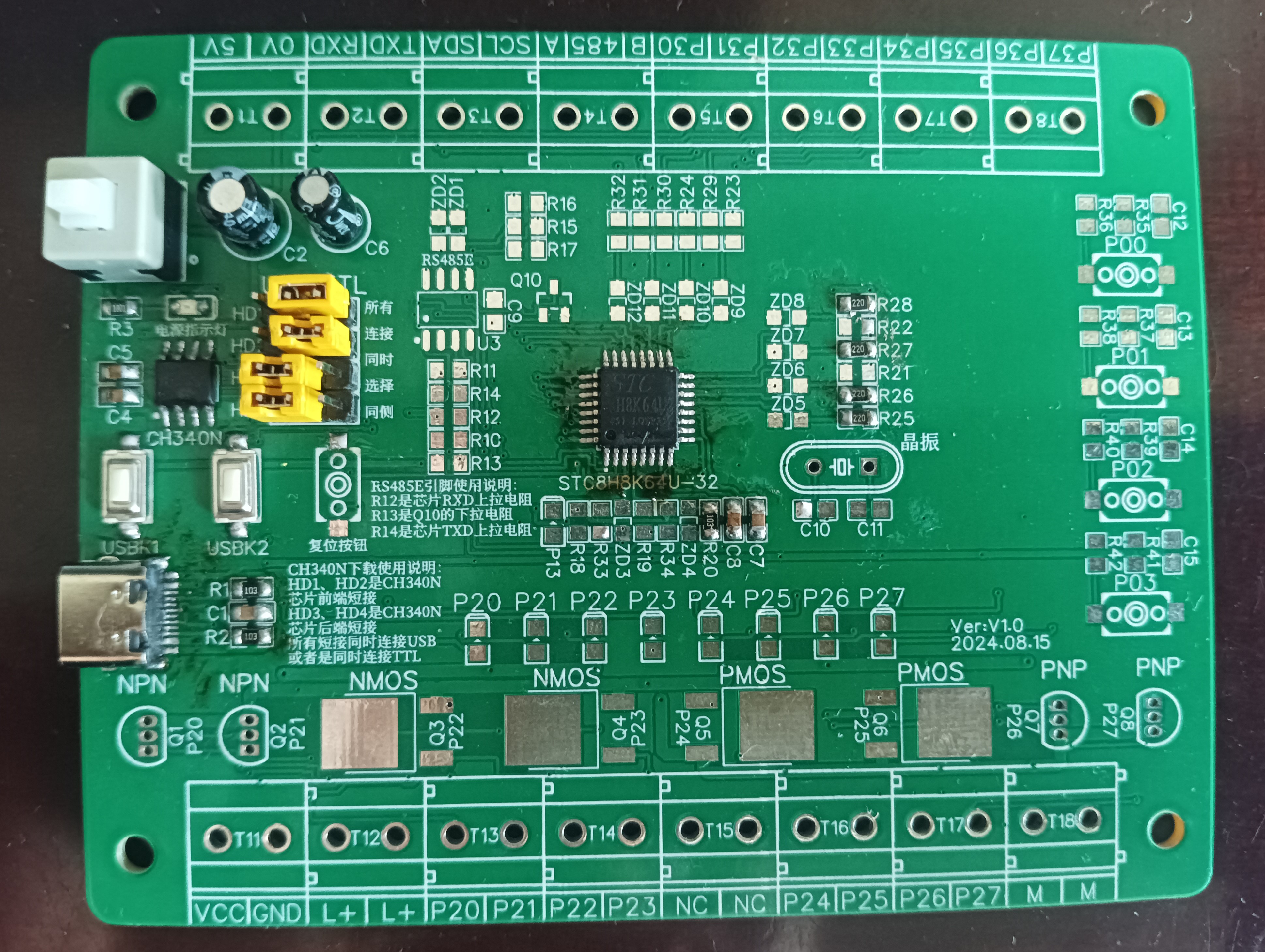

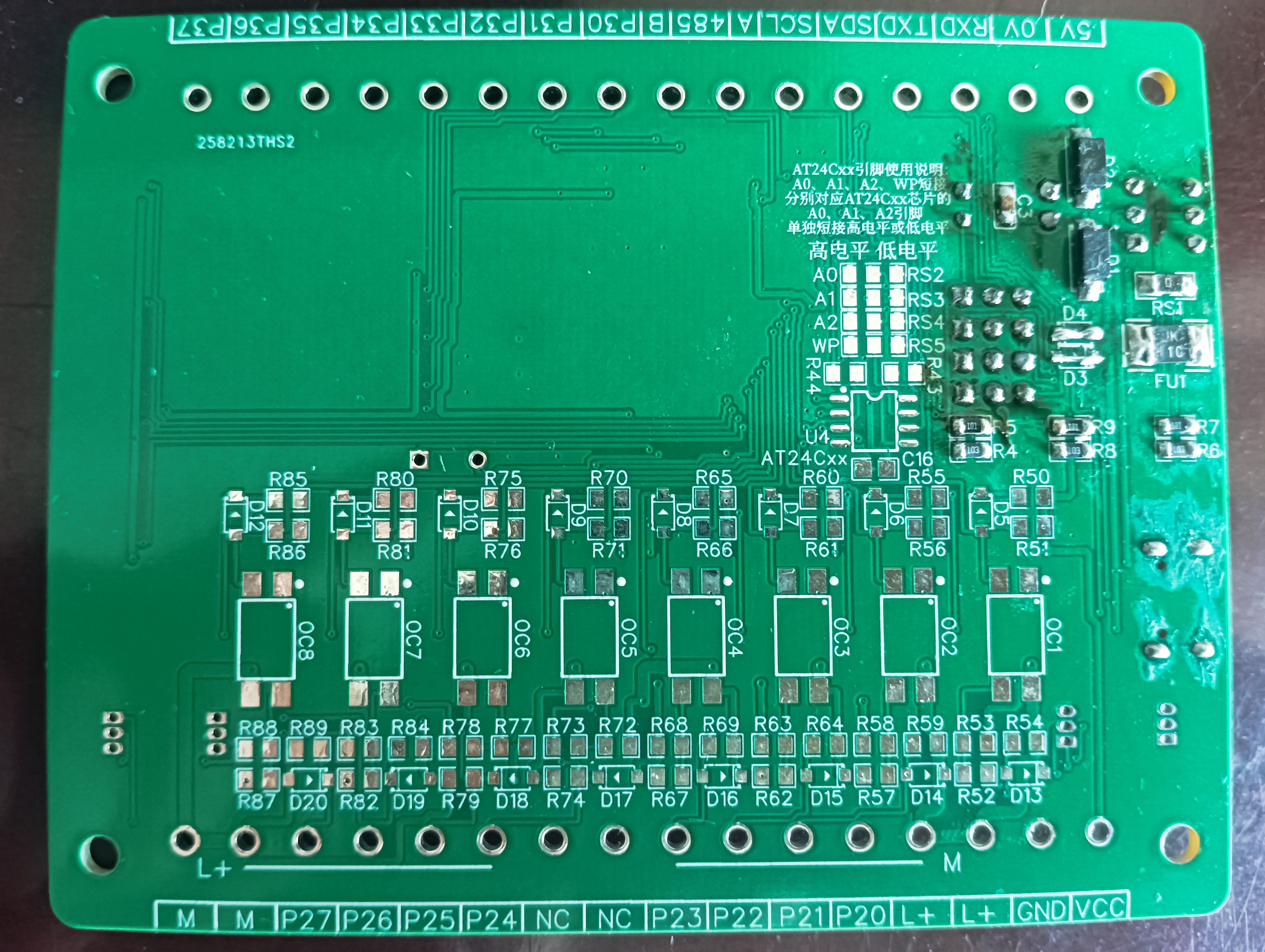

PCB板到了后就开始焊接，每次我都是先把USB链路焊好后测试通信成功再焊别的电子元件。

上电等待STC-ISP软件识别USB设备······，一直没反应，电脑弹出不能识别USB设备。

欸，怎么连不上呢？这个系列的单片机我之前已经焊好过几个板子了，每次同样链接USB通信都是一次就成功。

然后试一下单片机P30、P31引脚能不能正常通信。还是不行。

我在想是不是因为这个单片机是拆机下来的二手，拆机时弄坏了。

于是又在网上买了新的。今天新单片机到了，焊上去测试还是通信不上。

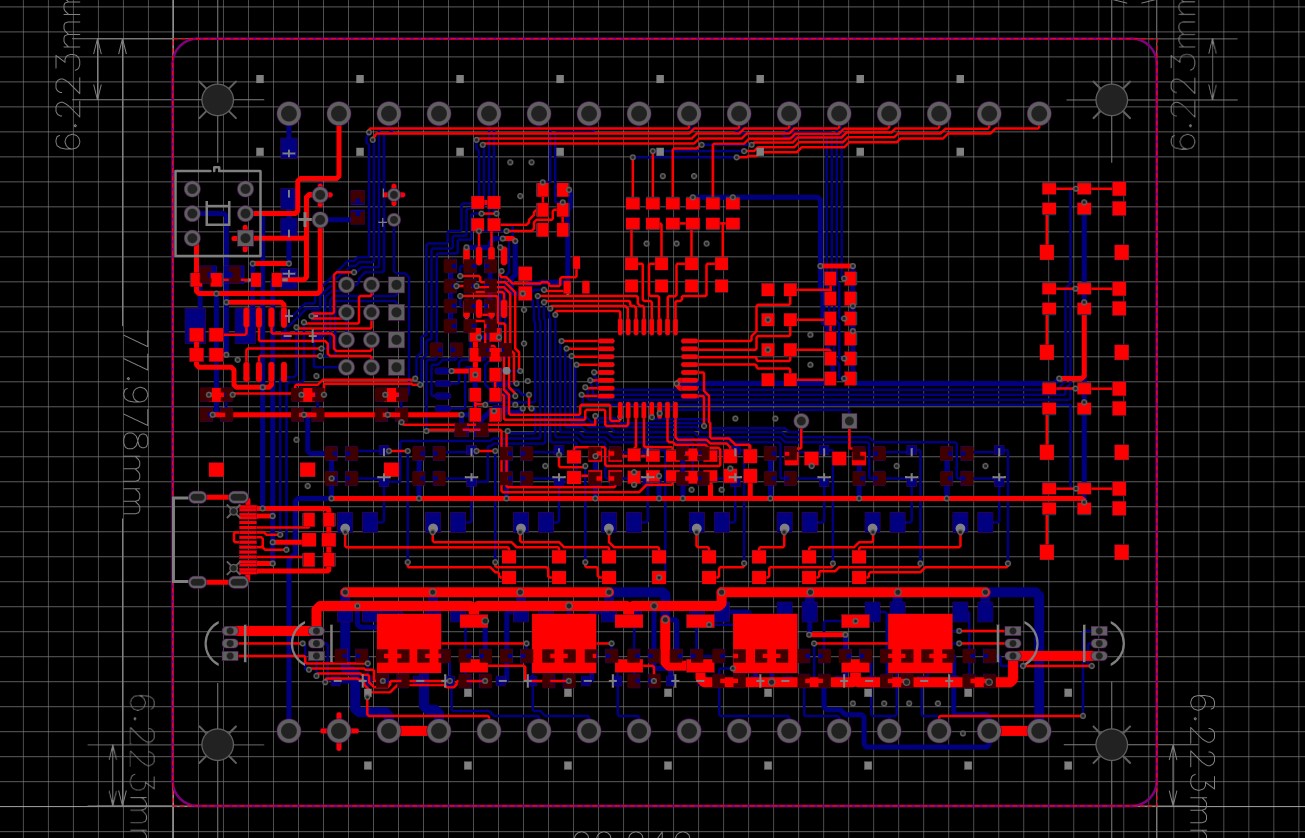

找不到原因，我猜可能是P30、P31引脚线路在PCB板上走线太长吧？

请广大网友帮我找一下问题出在哪里？分析出问题原因？

so***

感觉不是很好，图形化和三色杜邦线才是绝配，并加入DC马达驱动。

liul***

so*** 发表于 2024-9-8 18:40
感觉不是很好，图形化和三色杜邦线才是绝配，并加入DC马达驱动。

现在下载通信链路不通，不知道哪里搞错了。

邮***

liul*** 发表于 2024-9-8 19:03
现在下载通信链路不通，不知道哪里搞错了。

串口还是USB下载？

liul***

邮*** 发表于 2024-9-8 20:31
串口还是USB下载？

通过短接帽，USB和TTL电平串口下载都想要。

wangxi***

是给300多个月大的孩子准备的吗
