关8G系列 ADC口阻抗问题，会不会有影响？

198390*** · 发表于 2024-9-7 18:02:39

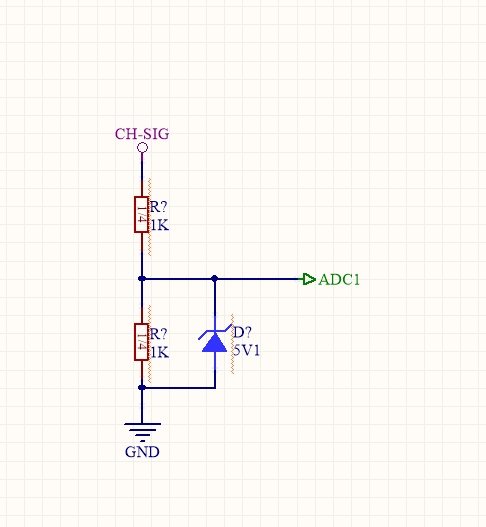

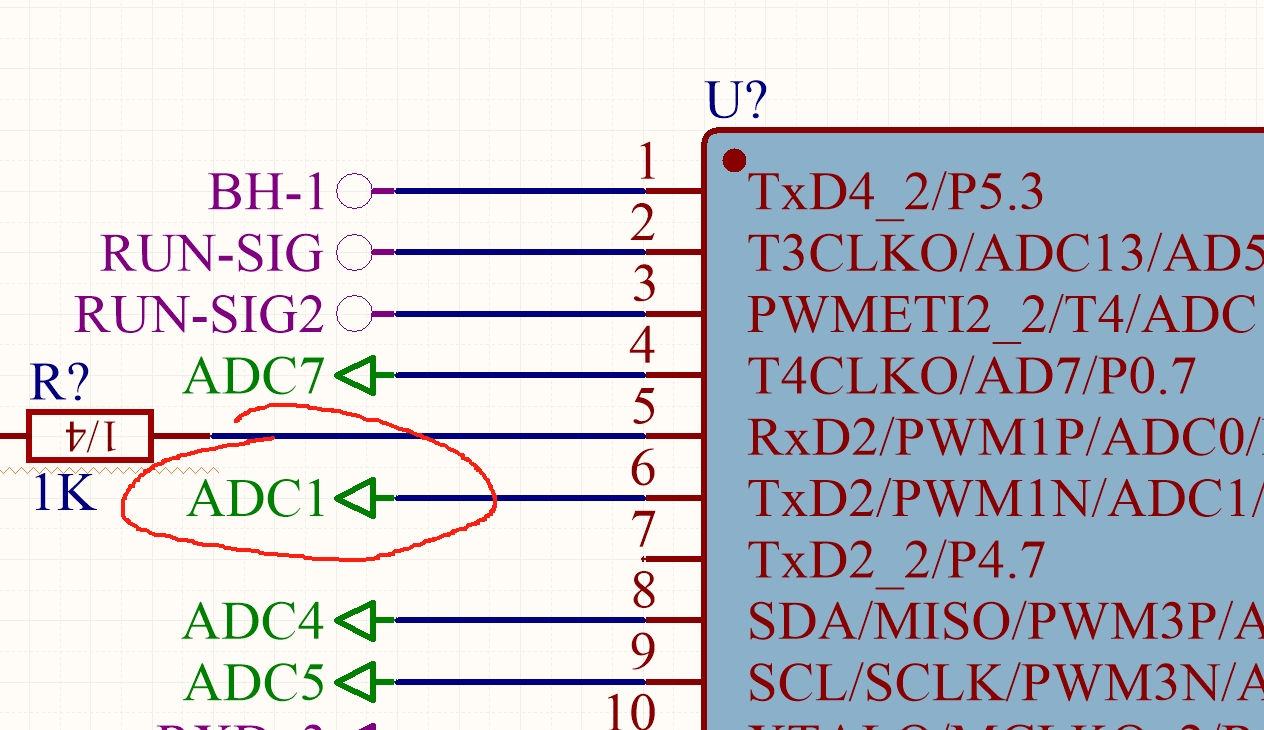

如题，是样的大神们，我这个STC8G我用啦TL431 2.5V做基准电压给ADC用，现在我这个电路信号的峰值是5V的，我在红圈处取电压信号，然后通过两个1K电阻分压最高可能5V的峰值，然后出来2.5V给ADC1用，会不会影响到原来5V的信号源？CH-SIG 而且还接啦另一个运放的反向端

cdp*** · 发表于 2024-9-7 19:15:20

这个问题貌应该是问信号源的输出阻抗够不够用的问题. 影响有多大, 要看信号源的输出能力了. 信号源内阻大, 需要的采样时间就要长. 如果这个采样点, 直接接到运放输入端, 输入回路阻抗大,采集时候肯定会有影响, 最好这个信号要用运放缓冲一下在给ADC采样.

cdp*** · 发表于 2024-9-7 19:30:39

如果信号源输出能力够, 为啥采样不向前移动到5V信号位置, 这个地方采样,前面5V信号先经过了20K+3K电阻分压,而且又接到了运放输入端.

Debu*** · 发表于 2024-9-7 20:15:29

看信号源的内阻，不能过大，内阻过大再分压误差就大

198390*** · 发表于 2024-9-8 05:27:06

这个信号是5V,0.5A的，内阻是不是5/0.5 10欧姆，是不是这样计算的？

198390*** · 发表于 2024-9-8 05:32:49

Debu*** 发表于 2024-9-7 20:15
看信号源的内阻，不能过大，内阻过大再分压误差就大

这个信号源是脉动正弦全波的信号，这个不能整流的，其他电路要检测相位，但是我ADC想采集这个信号，得分出一路整流滤波，有什么好办法么，是不是二极管隔离下？

Debu*** · 发表于 2024-9-8 10:09:03

198390*** 发表于 2024-9-8 05:32
这个信号源是脉动正弦全波的信号，这个不能整流的，其他电路要检测相位，但是我ADC想采集这个信号，得分 ...

直接读，不整流滤波
