我想请问 我使用STC8H1K08，的串口模拟IIC，我这个代码有问题吗，为啥无法获取数据

becomeA***

请大佬帮我看一下 ，我的开始、结束、发送、接受，响应和非响应函数是否正确 ，我用示波器去读取波形的时候，我是能够看到看到相应的时钟线和数据线信号，但是我无法获取我操控芯片的状态。

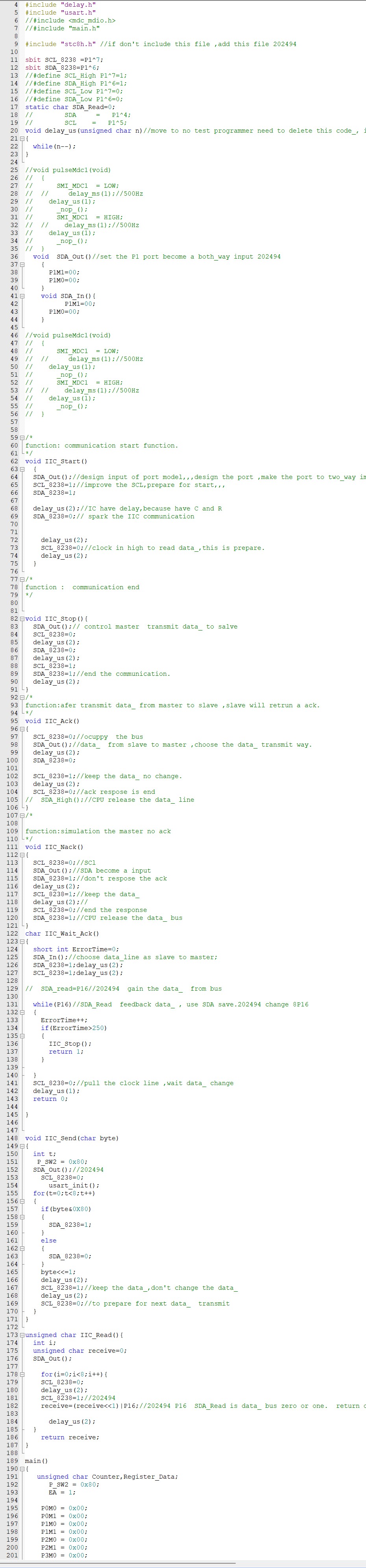

        void  SDA_Out()//set the P1 port become a both_way input 202494
                {
                        P1M1=00;
                        P1M0=00;
                }
                void SDA_In(){
                                        P1M1=00;
                        P1M0=00;
                }



/*
function: communication start function.
*/
void IIC_Start()
        {
        SDA_Out();//design input of port model,,,design the port ,make the port to two_way imput
        SCL_8238=1;//improve the SCL,prepare for start,,,
        SDA_8238=1;

        delay_us(2);//IC have delay,because have C and R
        SDA_8238=0;// spark the IIC communication


                delay_us(2);
                SCL_8238=0;//clock in high to read data_,this is prepare.
                delay_us(2);
        }

/*
function :  communication end
*/


void IIC_Stop(){
  SDA_Out();// control master  transmit data_ to salve
        SCL_8238=0;
        delay_us(2);
        SDA_8238=0;
        delay_us(2);
        SCL_8238=1;
        SDA_8238=1;//end the communication.
        delay_us(2);
}
/*
function:afer transmit data_ from master to slave ,slave will retrun a ack.
*/
void IIC_Ack()
{
        SCL_8238=0;//ocuppy  the bus
        SDA_Out();//data_  from slave to master ,choose the data_ transmit way.
        delay_us(2);
        SDA_8238=0;

        SCL_8238=1;//keep the data_ no change.
        delay_us(2);
        SCL_8238=0;//ack respose is end
//        SDA_High();//CPU release the data_ line
}
/*

function:simulation the master no ack
*/
void IIC_Nack()
{
        SCL_8238=0;//SCl
        SDA_Out();//SDA become a input
        SDA_8238=1;//don't respose the ack
        delay_us(2);
        SCL_8238=1;//keep the data_
        delay_us(2);//
        SCL_8238=0;//end the response
        SDA_8238=1;//CPU release the data_ bus
}
char IIC_Wait_Ack()
{
        short int ErrorTime=0;
        SDA_In();//choose data_line as slave to master;
        SDA_8238=1;delay_us(2);
        SCL_8238=1;delay_us(2);

        while(P16)//SDA_Read  feedback data_ , use SDA save.202494 change 8P16
        {
                ErrorTime++;
                if(ErrorTime>250)
                {
                        IIC_Stop();
                        return 1;
                }

        }
        SCL_8238=0;//pull the clock line ,wait data_ change
        delay_us(1);
        return 0;

}


void IIC_Send(char byte)
{
        int t;
         P_SW2 = 0x80;
        SDA_Out();//202494
                SCL_8238=0;
                        usart_init();
        for(t=0;t<8;t++)
        {
                if(byte&0X80)
                {
                        SDA_8238=1;
                }
                else
                {
                        SDA_8238=0;
                }
                byte<<=1;
                delay_us(2);
                SCL_8238=1;//keep the data_,don't change the data_
                delay_us(2);
                SCL_8238=0;//to prepare for next data_  transmit
        }
}

unsigned char IIC_Read(){
        int i;
        unsigned char receive=0;
        SDA_Out();

                for(i=0;i<8;i++){
                SCL_8238=0;
                delay_us(2);
                SCL_8238=1;//202494
                receive=(receive<<1)|P16;//202494 P16  SDA_Read is data_ bus zero or one.  return data_ receive and it must be a constance.

                        delay_us(2);
        }
                return receive;
}

main()
{
         unsigned char Counter,Register_Data;
            P_SW2 = 0x80;
            EA = 1;

    P0M0 = 0x00;
    P0M1 = 0x00;
    P1M0 = 0x00;
    P1M1 = 0x00;
    P2M0 = 0x00;
    P2M1 = 0x00;
    P3M0 = 0x00;
    P3M1 = 0x00;
    P4M0 = 0x00;
    P4M1 = 0x00;
    P5M0 = 0x00;
    P5M1 = 0x00;
                        usart_init();
        IIC_Start();//start

                IIC_Send(0x20);      //  transmit address + write   0x60
    IIC_Ack();
    IIC_Send(0x00);          //transmit  high address of storage
    IIC_Ack();
                IIC_Send(0xFF);          //transmit  high address of storage     2024828
    IIC_Ack();
                IIC_Send(0x0);          //transmit  high address of storage     2024828
    IIC_Ack();
                IIC_Send(0xFF);          //transmit  high address of storage     2024828
    IIC_Ack();                IIC_Send(0xFF);          //transmit  high address of storage     2024828
    IIC_Ack();                IIC_Send(0xFF);          //transmit  high address of storage     2024828
    IIC_Ack();                IIC_Send(0xFF);          //transmit  high address of storage     2024828
    IIC_Ack();                IIC_Send(0xFF);          //transmit  high address of storage     2024828
    IIC_Ack();                IIC_Send(0xFF);          //transmit  high address of storage     2024828
    IIC_Ack();                IIC_Send(0xFF);          //transmit  high address of storage     2024828
    IIC_Ack();                IIC_Send(0xFF);          //transmit  high address of storage     2024828
    IIC_Ack();                IIC_Send(0xF7);          //transmit  high address of storage     2024828
//   IIC_Ack();


//        IIC_Send(0x20);//send the data_ of address
//        IIC_Ack();//gain the ack.
//        IIC_Send(0x20);
//                IIC_Ack();
//        IIC_Send(0x10);
                IIC_Nack();
            IIC_Stop();                        //stop
                delay_us(10);

//                Delay10us(100);


        //the second data_ is valid
    IIC_Start();                        //start
    IIC_Send(0x21);                  //device   address +write
    IIC_Ack();
    Register_Data = IIC_Read();
    IIC_Ack();
    Counter=IIC_Read();
                IIC_Ack();
    Counter=IIC_Read();
    Register_Data = IIC_Read();
    IIC_Ack();
    Register_Data = IIC_Read();
    IIC_Ack();
    Register_Data = IIC_Read();
    IIC_Ack();
    Register_Data = IIC_Read();
    IIC_Ack();
    Register_Data = IIC_Read();
    IIC_Ack();
    Register_Data = IIC_Read();
    IIC_Ack();
    Register_Data = IIC_Read();
    IIC_Ack();
    Register_Data = IIC_Read();
    IIC_Ack();
    Register_Data = IIC_Read();
    IIC_Ack();
    IIC_Nack();
    IIC_Stop();
          usart_send_char(11);
                usart_send_char(0x11);
                usart_send_char(Counter);
                usart_send_char(Counter>>8);


                                                delay_us(10);

}

Debu***

看AI8051U实验箱例程，IO模拟I2C控制AIC23B

sbit        P_AIC23_SCL = P5^1;                //2024-7-21
sbit        P_AIC23_SDA = P5^0;

        #define I2S_MASTER_TRANSMITTER        //接收DAC, Uncomment the line below if you will use the I2S peripheral as a Master
//        #define I2S_SLAVE_RECEIVER                //发送ADC,  Uncomment the line below if you will use the I2S peripheral as a Slave

/****************************/

void        AIC23_Delay(void)
{
        u16        dly;
        dly = 10;                //取1对应SCL H为0.5us,L为1.5us,读写仍正常.为了可靠,取8
        while(--dly)        ;
}


/****************************/

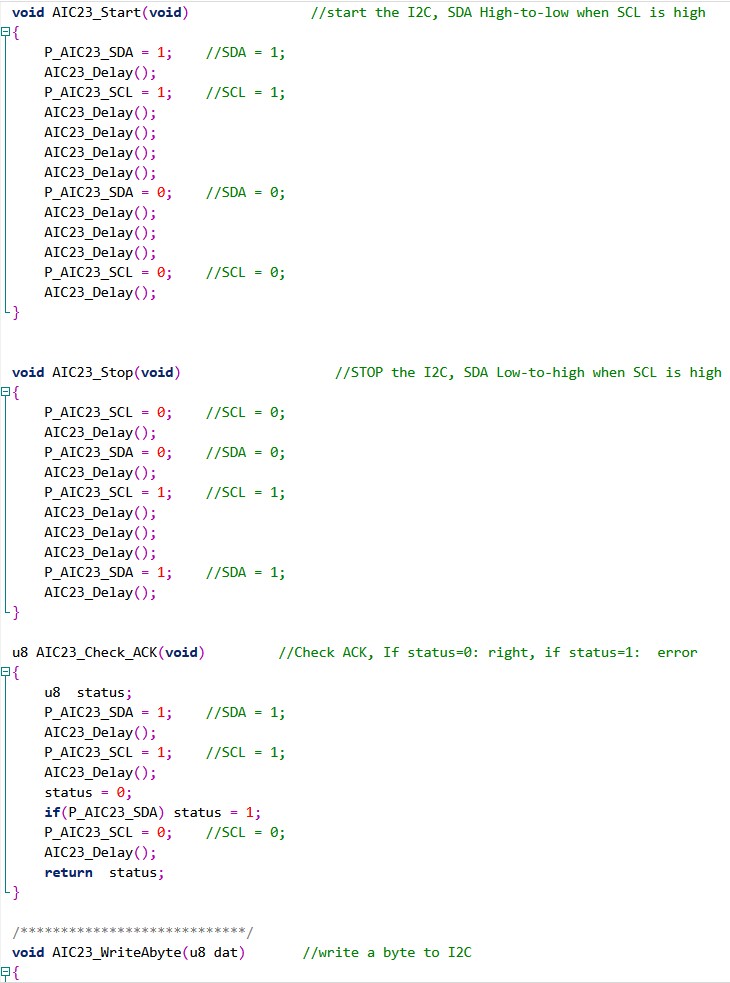

void AIC23_Start(void)               //start the I2C, SDA High-to-low when SCL is high
{
        P_AIC23_SDA = 1;        //SDA = 1;
        AIC23_Delay();
        P_AIC23_SCL = 1;        //SCL = 1;
        AIC23_Delay();
        AIC23_Delay();
        AIC23_Delay();
        AIC23_Delay();
        P_AIC23_SDA = 0;        //SDA = 0;
        AIC23_Delay();
        AIC23_Delay();
        AIC23_Delay();
        P_AIC23_SCL = 0;        //SCL = 0;
        AIC23_Delay();
}


void AIC23_Stop(void)                                        //STOP the I2C, SDA Low-to-high when SCL is high
{
        P_AIC23_SCL = 0;        //SCL = 0;
        AIC23_Delay();
        P_AIC23_SDA = 0;        //SDA = 0;
        AIC23_Delay();
        P_AIC23_SCL = 1;        //SCL = 1;
        AIC23_Delay();
        AIC23_Delay();
        AIC23_Delay();
        P_AIC23_SDA = 1;        //SDA = 1;
        AIC23_Delay();
}

u8 AIC23_Check_ACK(void)         //Check ACK, If status=0: right, if status=1:  error
{
        u8        status;
        P_AIC23_SDA = 1;        //SDA = 1;
        AIC23_Delay();
        P_AIC23_SCL = 1;        //SCL = 1;
        AIC23_Delay();
        status = 0;
        if(P_AIC23_SDA)        status = 1;
        P_AIC23_SCL = 0;        //SCL = 0;
        AIC23_Delay();
        return        status;
}

/****************************/
void AIC23_WriteAbyte(u8 dat)                //write a byte to I2C
{
        u8 i;
        for(i=0; i<8; i++)
        {
                if(dat & 0x80)        P_AIC23_SDA = 1;        //SDA = 1;
                else                        P_AIC23_SDA = 0;        //SDA = 0;
                AIC23_Delay();
                P_AIC23_SCL = 1;        //SCL = 1;
                dat <<= 1;
                AIC23_Delay();
                P_AIC23_SCL = 0;        //SCL = 0;
                AIC23_Delay();
        }
}

becomeA***

Debu*** 发表于 2024-9-7 15:53
看AI8051U实验箱例程，IO模拟I2C控制AIC23B

sbit        P_AIC23_SCL = P5^1;                //2024-7-21

您好请问这个AIC23B实验箱 例程在哪里可以看到

Debu***

becomeA*** 发表于 2024-9-9 11:09
您好请问这个AIC23B实验箱 例程在哪里可以看到

https://www.stcaimcu.com/forum.p ... TUzNDg4MXwxfDE1MjU=

Lkck***

主机写命令/数据要用wait_ack来等待从机回应吧？

becomeA***

Debu*** 发表于 2024-9-9 11:26
https://www.stcaimcu.com/forum.p ... TUzNDg4MXwxfDE1MjU=

没有 你说的程序，请问可以给一个有的吗

Debu***

becomeA*** 发表于 2024-10-11 14:07
没有 你说的程序，请问可以给一个有的吗

TLV320AIC23.c (4.68 KB, 下载次数: 43)

2024-10-11 15:35 上传

点击文件名下载附件

becomeA***

Lkck*** 发表于 2024-9-9 17:27
主机写命令/数据要用wait_ack来等待从机回应吧？

您好我想请问一下  这个等待回应  是不是在一个时钟内去读取数据线上的状态 然后进行判断就好了

becomeA***

Debu*** 发表于 2024-10-11 15:36

谢谢   我想请问一下  他这个代码是再什么频率下面延时多少秒
void        AIC23_Delay(void)
{
        u16        dly;
        dly = 10;                //取1对应SCL H为0.5us,L为1.5us,读写仍正常.为了可靠,取8
        while(--dly)        ;
}
