接数码管时，COM引脚忘记接电阻

sky*** · 发表于 2024-9-6 23:27:58

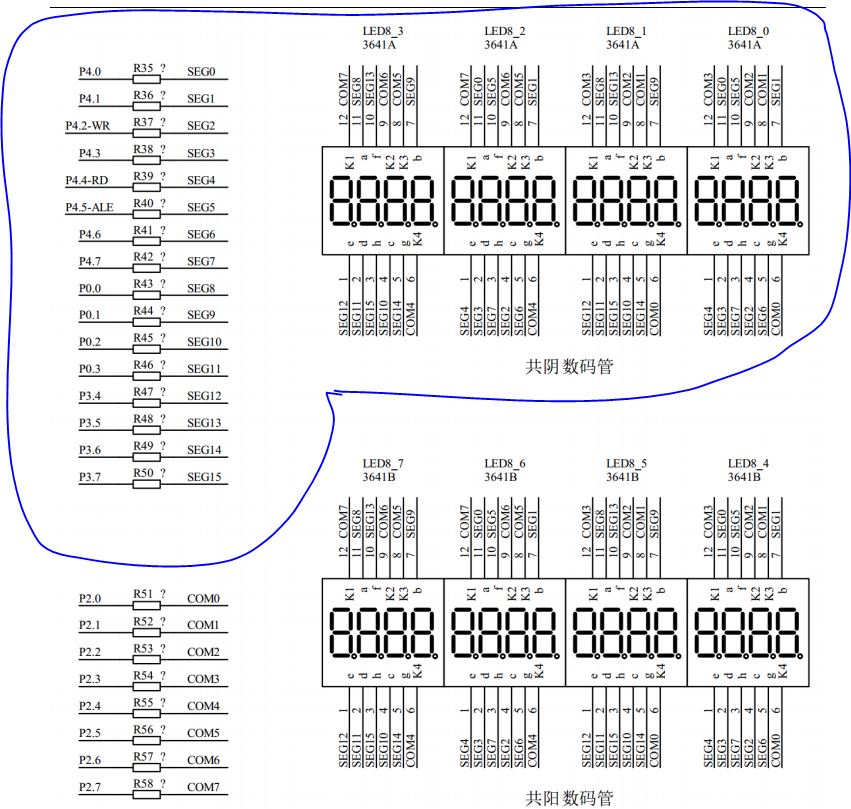

接4位数码管时，COM引脚忘记接电阻，直接连了数码管的共阴脚，只有SEG引脚有接电阻，可以用吗？就是下图中，P2的引脚，我都没接电阻

xxxe*** · 发表于 2024-9-7 00:12:56

SEG引脚的电阻阻值取合适了，只要保证P2上每个引脚上总电流不超过20ma就问题不大

sky*** · 发表于 2024-9-7 01:04:16

xxxe*** 发表于 2024-9-7 00:12
SEG引脚的电阻阻值取合适了，只要保证P2上每个引脚上总电流不超过20ma就问题不大 ...

我用的是白色数码管，压降是3V的，用的是1K电阻，大概每路亮灯就是0.3mA，8路SEG总共就是2.4mA，那肯定没问题，可是为什么COM要加电阻呢？

jackf*** · 发表于 2024-9-7 07:06:21

共阳或共阴，不需要给SEG和COM都加电阻

小*** · 发表于 2024-9-7 07:07:55

com脚不用加电阻，seg脚加上就行

小涵*** · 发表于 2024-9-7 08:03:18

既然是限流，电阻加在发光二极管的哪一侧都可以

科学*** · 发表于 2024-9-7 08:10:06

小涵*** 发表于 2024-9-7 08:03
既然是限流，电阻加在发光二极管的哪一侧都可以

为什么COM要加电阻,是标准回答

angm*** · 发表于 2024-9-7 08:39:09

本帖最后由 angmall 于 2024-9-7 08:41 编辑

COM脚不用加电阻，seg脚加上就行
COM加电阻, 段明亮会不一样。
COM端不需要电阻，用了电阻，当显示段数不同时，亮度不同。

hol*** · 发表于 2024-9-7 08:49:13

SEG引脚有接电阻，可以用

Debu*** · 发表于 2024-9-7 09:34:29

COM一定不能接电阻，否则亮度不均匀，SEG必须接电阻，防止IO口电流过大
