12个触摸按键-32个8段LED数码管大电流自动刷新

[复制链接]
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：56
  • 最近打卡：2025-05-03 10:05:34

718

主题

1万

回帖

1万

积分

管理员

积分
15646
发表于 2023-2-20 01:22:38 | 显示全部楼层 |阅读模式

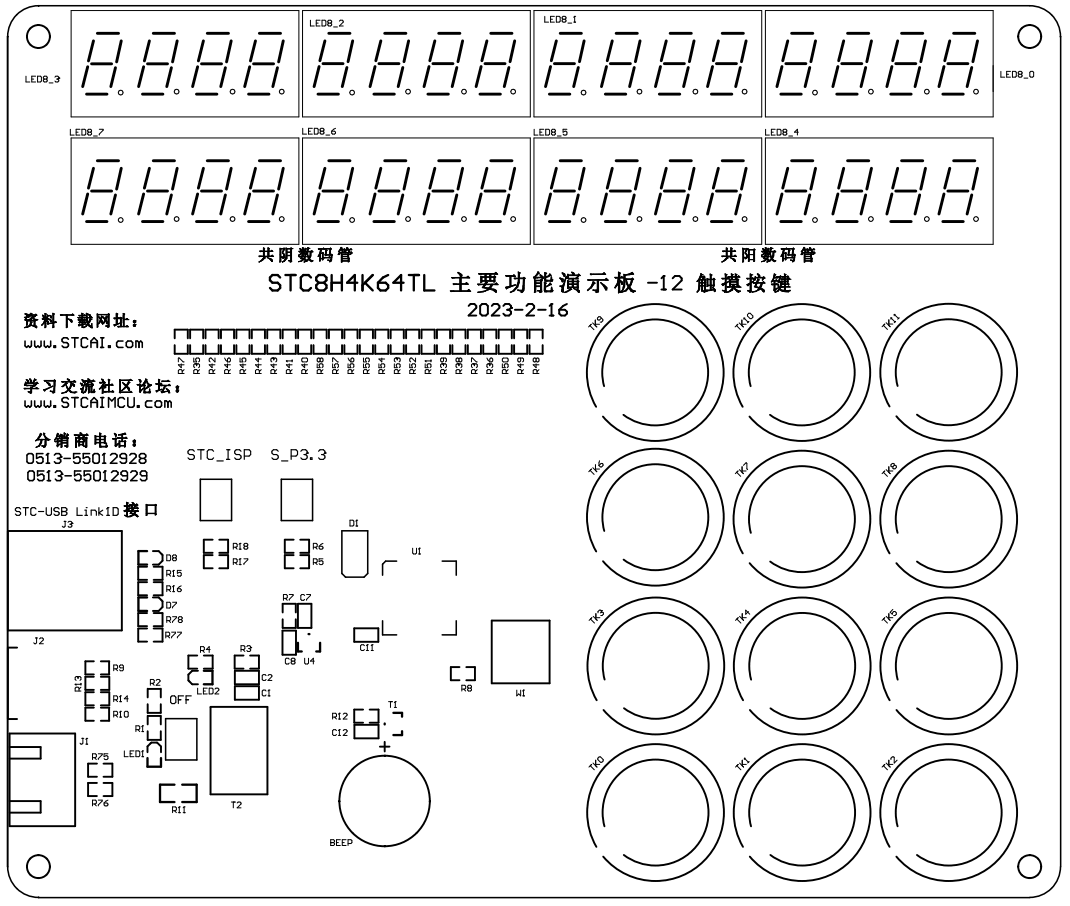

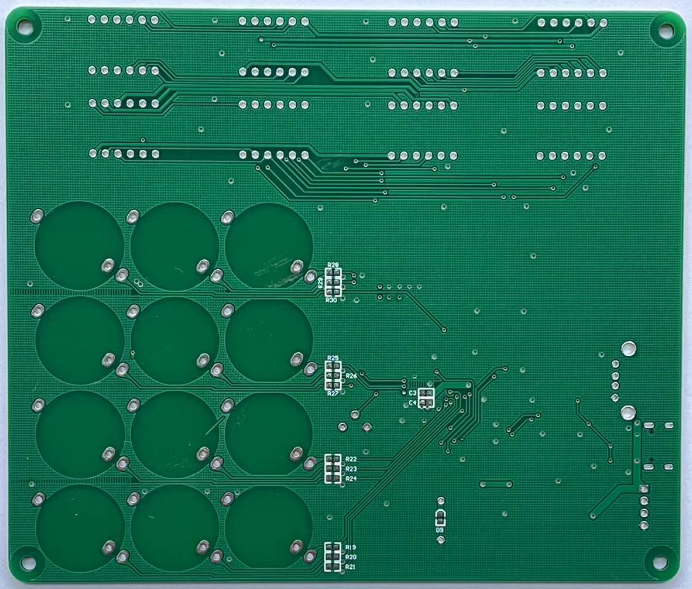

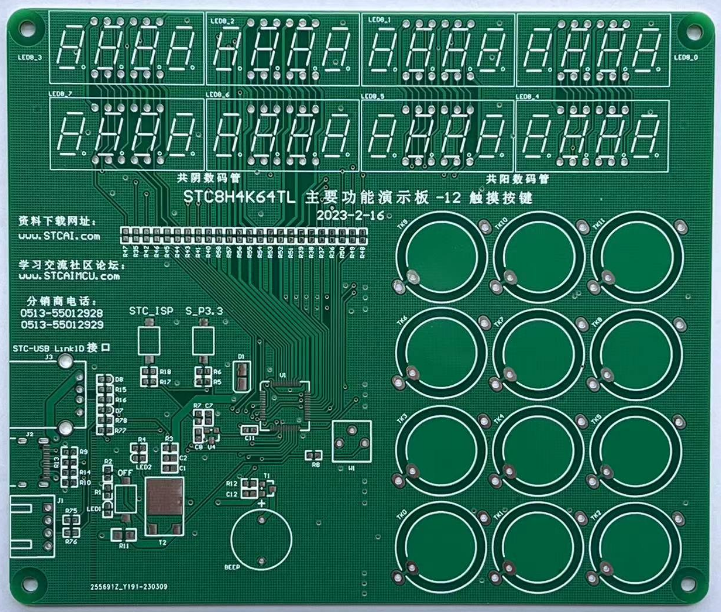

STC8H4K64TL主要功能演示板-12个触摸按键-32个8段LED数码管大电流自动刷新-20230216
STC8H4K64TL-45MHz-LQFP48/32，大电流LED数码管MCU内部硬件自动刷新显示
1，减化外围电路, 减少故障
2，减轻 程序/CPU 负担，硬件自动涮新，程序简化很多 ！
最多可以自动驱动 32个 8-LED数码管





STC8H4K64TL主要功能演示板-12个触摸按键-32个8段LED数码管-20230216-SCH.PDF

265.86 KB, 下载次数: 133

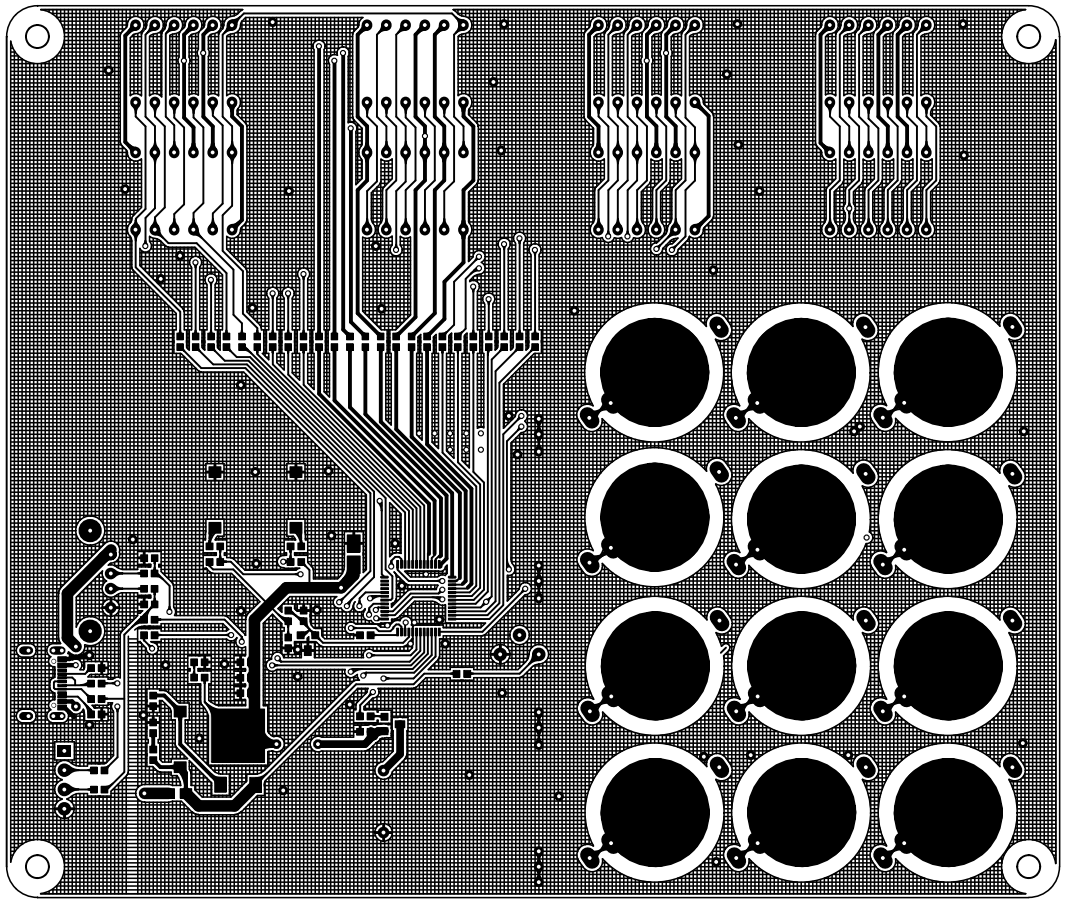

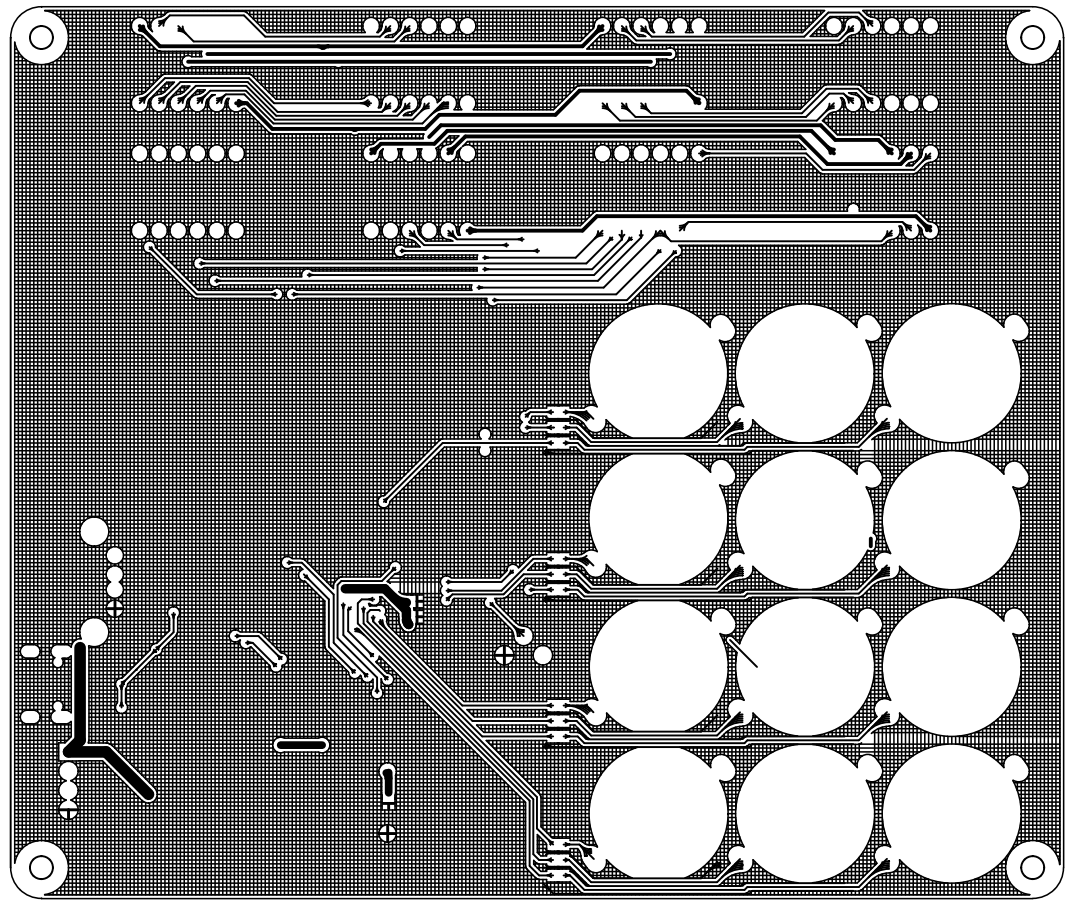

STC8H4K64TL主要功能演示板-12个触摸按键-32个8段LED数码管-20230216-PCB.PDF

413.41 KB, 下载次数: 111
回复

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：56
  • 最近打卡：2025-05-03 10:05:34

718

主题

1万

回帖

1万

积分

管理员

积分
15646
发表于 2023-2-20 01:26:30 | 显示全部楼层

STC8H4K64TL主要功能演示板-12个触摸按键-32个8段LED数码管大电流自动刷新-20230216
