心率监测跳绳@8H8K64U | 有MAX30102的程序

晓*** · 发表于 2024-8-31 15:06:34

心率监测跳绳采用了无敌好用的STC8H8K64U单片机

和行业主流的霍尔计数和光学容积波动态脉搏测量技术，

具有跳绳训练中实时计时、计次和心率测量功能。

产品预留了蓝牙通信接口，

可通过应用软件扩展群体训练数据统计和健康监测功能。

有MAX30102的程序

原理图 PDF.rar (73.4 KB, 下载次数: 10)

跳绳固件V1.2.rar (49 KB, 下载次数: 31)

神*** · 发表于 2024-11-30 17:44:52

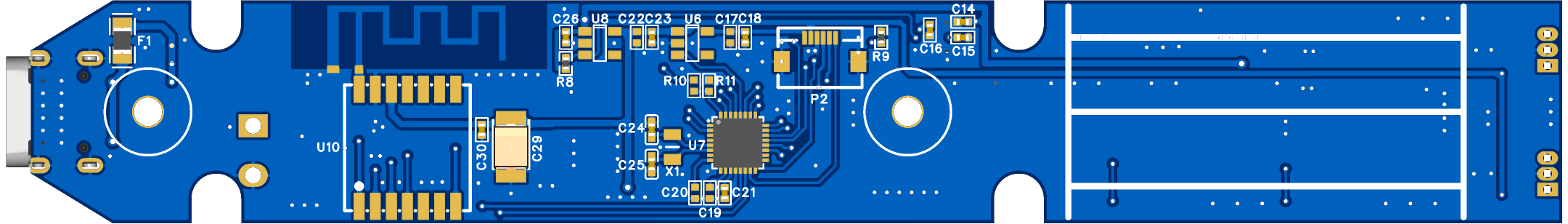

MCU

OLED

电源

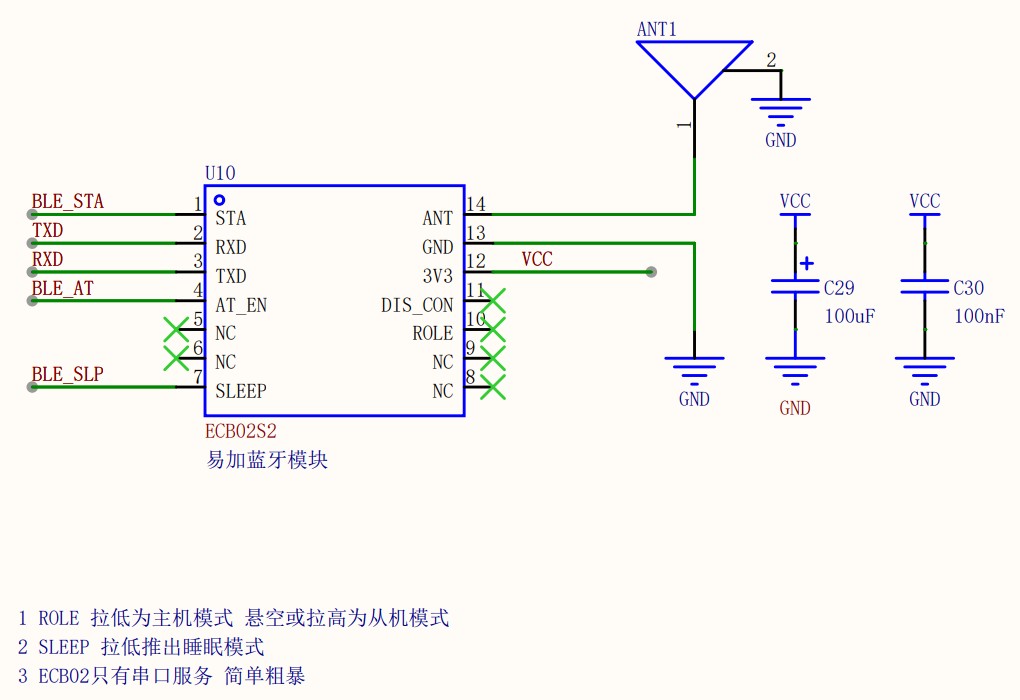

BLE

晓*** · 发表于 2024-8-31 15:18:02

晓*** · 发表于 2024-8-31 15:24:16

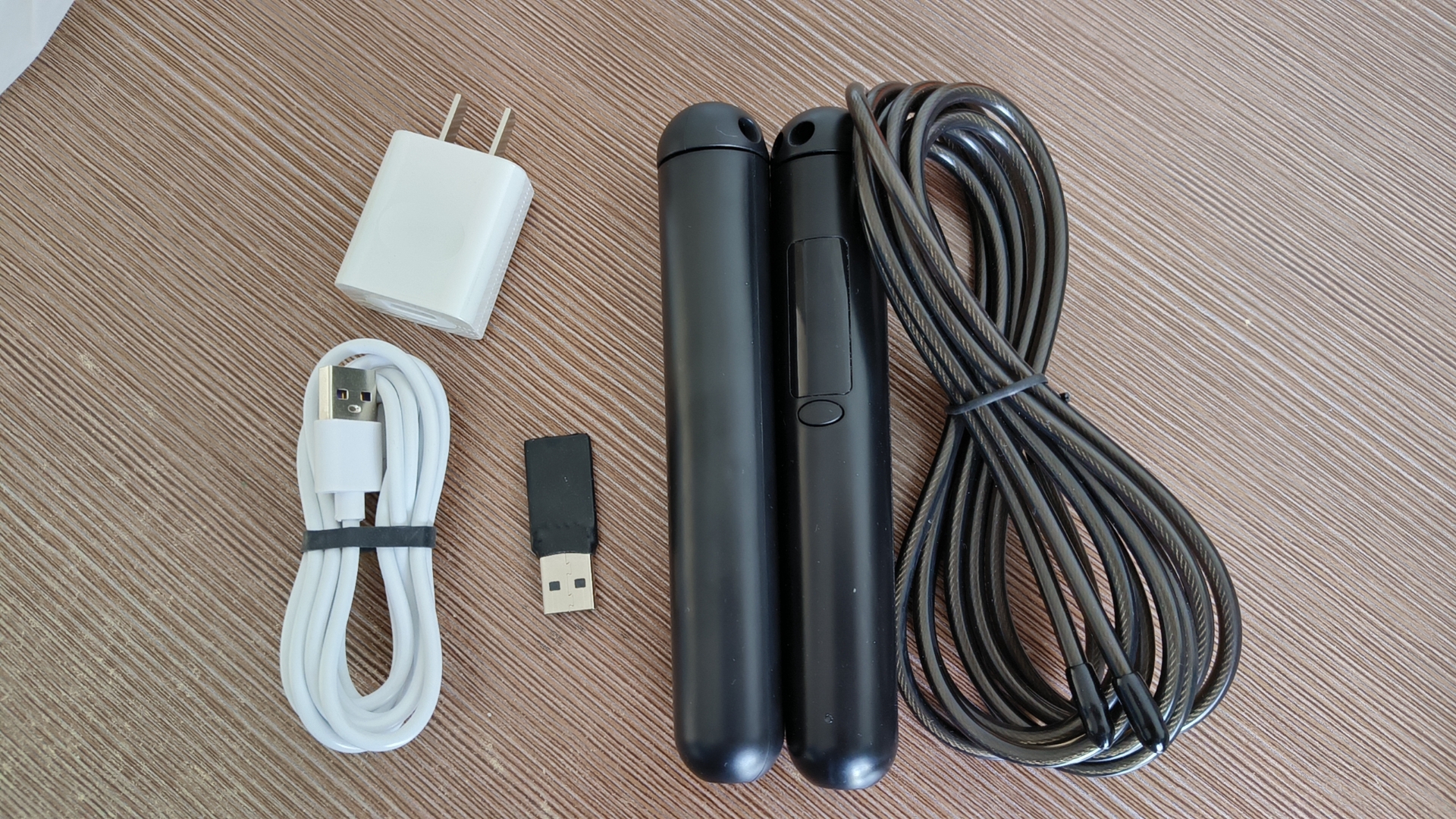

1.1 规格

1) 跳绳长度：2.8米（可自由调节长度）

2) 手柄长度：15.5厘米

3) 手柄直径：2.5厘米

4) 产品质量：170±5克（包含2只手柄和跳绳）

1.2 材质

1) 跳绳材质：钢丝内芯+PVC护套

2) 手柄外壳材质：ABS

3) 手柄转轴材质：精钢高速轴承

1.3 蓝牙接口

蓝牙版本：BLE 5.2

设备名称：SmartRopeVx.x

通信距离：开阔地20米

晓*** · 发表于 2024-8-31 15:25:02

2.1 开机
在关机的状态下，长按按键2秒开机，屏幕显示待机界面。
2.2 关机
在开机的状态下，无按键操作或静止不跳5分钟后自动关机，也可长按按键3秒强制关机。
2.3 训练
在待机界面，单击按键或者直接开始跳绳即可启动训练，训练过程中实时显示计时和计数值。
2.4 停止训练
在训练界面，单击按键即可停止训练，计时和计数值将暂停。再次单击按键复位计时和计数值，再次进入待机界面。
2.5 心率测量
在训练界面即自动开启心率测量功能，并在屏幕上实时更新测量结果。

晓*** · 发表于 2024-8-31 15:25:41

3.1       计数功能
产品内置双霍尔位置传感器和计数识别算法，精确识别跳绳转轴的每一圈转动，
确保不漏记不多计，计数频率高达15跳/秒，折合900跳/分钟。
3.2       计时功能
产品内置低漂移石英晶体时钟，计时稳定准确，计时误差小于±1秒/小时，
计时分辨率为1/128秒（STC8H8K64U64U内置RTC亚秒功能实现）。
3.3       心率测量功能
产品内置双波长光学血氧容积波传感器，内部采样分辨率18位，采用自适应心率算法，
支持测量20~250BPM的逐拍心率或平均心率。
