8051 USB实验箱-32位/8位8051！视频级刷彩屏 TFT320*240@Ai8051U，29.4帧/秒

xiaob*** · 发表于 2024-9-23 18:48:22

乘风*** 发表于 2024-9-23 09:01
你烧录的是实验箱的哪个例子？
使用烧录器供电需要供5V电源：

这两个都不行 S2断开了上面的跳线帽也全部拔掉了供电也是5V 烧录还有什么要求吗

乘风*** · 发表于 2024-9-24 10:47:33

xiaob*** 发表于 2024-9-23 18:48
这两个都不行 S2断开了上面的跳线帽也全部拔掉了供电也是5V 烧录还有什么要求吗
...

从USB+5V飞根线到彩屏的5V接口试试：


xiaob*** · 发表于 2024-9-24 12:30:56

乘风*** 发表于 2024-9-24 10:47
从USB+5V飞根线到彩屏的5V接口试试：

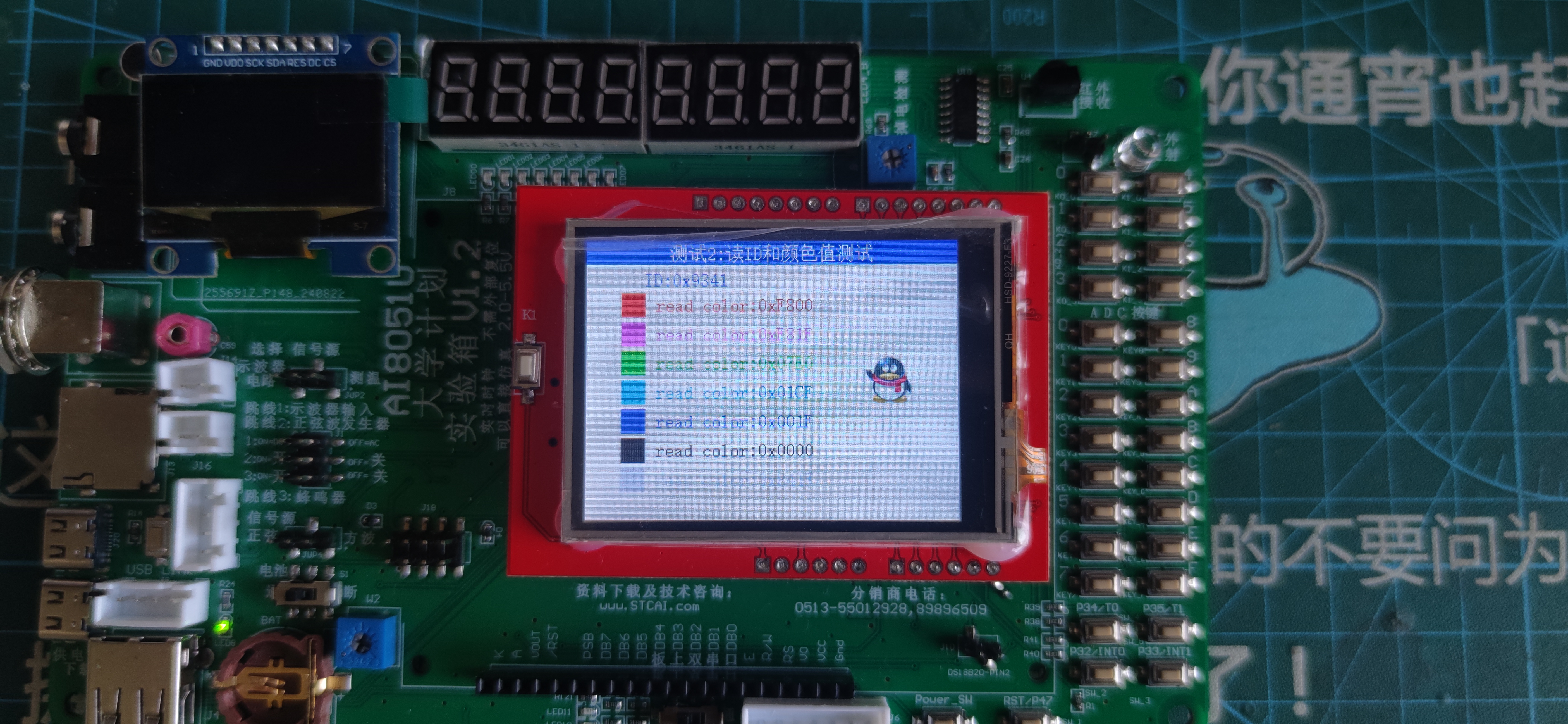

OK了就是屏接口的5V没连接的问题试验箱的BUG 后续的试验箱有没有改善我的实验箱是V1.2 2024-8-20的

乘风*** · 发表于 2024-9-24 18:34:59

xiaob*** 发表于 2024-9-24 12:30
OK了就是屏接口的5V没连接的问题试验箱的BUG 后续的试验箱有没有改善我的实验箱是V1.2 2024-8 ...

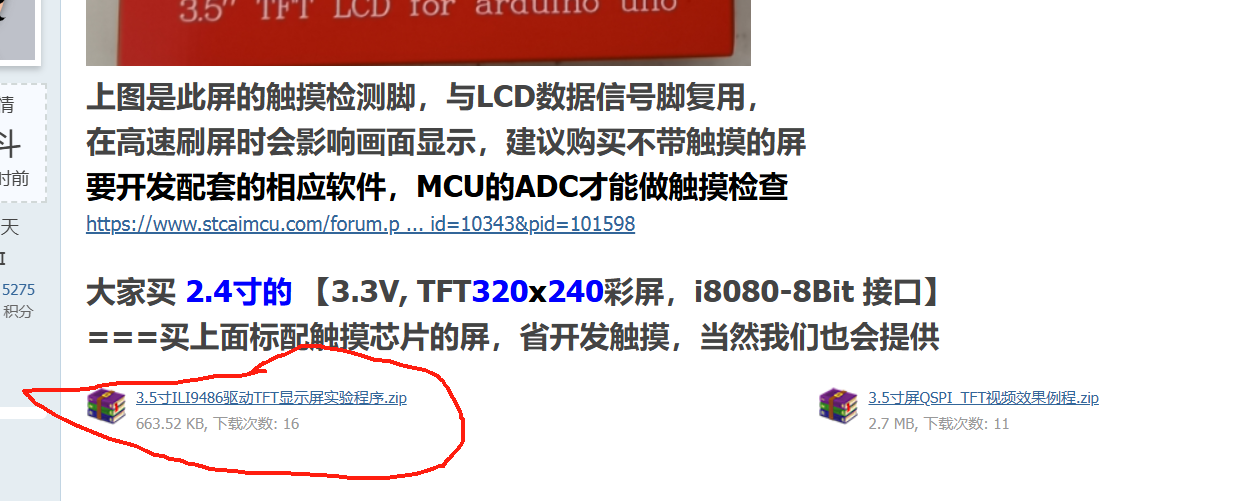

这么说来，那家淘宝店购买的带触摸的屏是3.3V工作的，而不带触摸的屏必需5V供电才能工作。店家没有提供明确说明，难免踩坑。
还是等冲哥的屏出来后到他那里购买吧，毕竟专家验证过的才是可靠的。

大*** · 发表于 2024-9-25 11:35:00

坐等冲哥的屏{:5_289:}这种规格不统一的的屏，自己买确实容易踩坑

我自己买的屏，虽然也是ILI9341，但是是反色的，用例程显示出来很阴间，还需要重新配置初始化指令才能正常{:5_288:}
【直接用】

【配置反色显示】

xiaob*** · 发表于 2024-9-25 12:46:33

乘风*** 发表于 2024-9-24 18:34
这么说来，那家淘宝店购买的带触摸的屏是3.3V工作的，而不带触摸的屏必需5V供电才能工作。店家没有提供明 ...

我的是带触摸的

乘风*** · 发表于 2024-9-25 15:20:43

Ai8051U实验箱例程包今天进行了更新，
增加了冲哥淘宝店提供的液晶屏配套例子（带触摸功能）：
建议到冲哥淘宝店购买触摸TFT320240彩屏（带触摸芯片）：
http://e.tb.cn/h.gIlbVqAOj8YXlwo?tk=vFIr3RGTy2n

2024.09.25
1.  增加例程“37.1-2.4寸ILI9341驱动TFT显示屏实验程序-带触摸功能，IO模拟I8080接口程序”；
2.  增加例程“37.2-2.4寸ILI9341驱动TFT显示屏实验程序-带触摸功能，硬件I8080接口程序”；
3.  增加例程“71.1-电脑通过UART发送图片数据写入到DMA SPI Flash，
   SPI-TFT_DMA_双缓冲区交替显示图片，不占CPU时间程序-ILI9341”；
4.  增加例程“72.4-QSPI-TFT_DMA_P2P外设到外设_显示视频级动画效果程序-ILI9341”；

效果演示视频：

ILI9341液晶屏动画效果显示

实验箱例程包官网下载地址：https://www.stcai.com/syx

AI8051实验箱例程包：

AI8051U-DEMO-CODE-V1.2-20240925.zip (31.87 MB, 下载次数: 449)

dhvli*** · 发表于 2024-9-28 11:25:06

以后stc 单片机和屏幕的结合就一路畅通了

assas*** · 发表于 2024-10-4 21:40:59

功能丰富

ulvtk*** · 发表于 2024-10-10 09:15:22

QSPI 速度和迪文屏差不多，还不用专门驱动芯片，可以减少不少设计电路的空间点个赞
