【求助】USB TYPE-C的接口定义

spring***

看到STC32G12K128的开发板的USB TYPE-C的接口如图：





经实物测量，确实2和1,11和12之间有5V，但是从网上搜索到的都是下面的图




有点懵了

21cns***

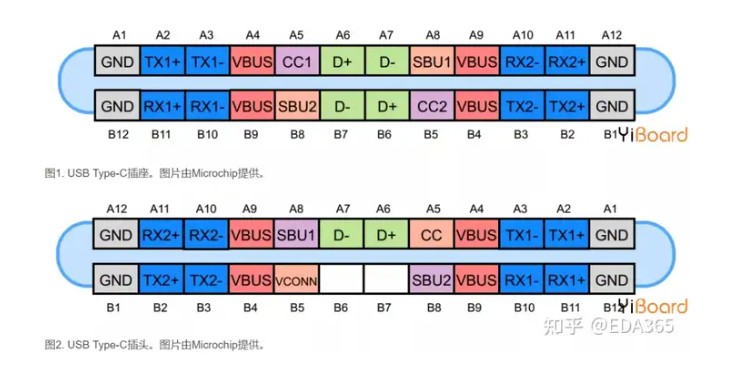

上面的截图是12PIN的，下面的截图是24PIN的。不是同一种TypeC物理接口

Debu***

16pin的没有2、3、10、11，然后4、9焊一起，1、12焊一起，不明白可以拆一个看看

so***

typec接口有多种规格具体与书册为主。

meng***

弄跟usb数据线剪开看看

spring***

感谢各位的回复，原来还有24pin和16pin，12pin，多种规格

jw***

试验箱和开发板的都是16pin

hea***

有USB3.0相关的数据线，USB2.0及以下用不到那些，没有引出。
不是所有场合都需要USB3.0的。
还有6pin的，只供电，没有任何USB数据线的。

晓***

spring*** 发表于 2024-8-30 13:02
感谢各位的回复，原来还有24pin和16pin，12pin，多种规格

补充一下，还有6PIN的，没有D+D-，但是有CC1和CC2，专用来沟通快充的。

hea***

spring*** 发表于 2024-8-30 13:02
感谢各位的回复，原来还有24pin和16pin，12pin，多种规格

对于插座来说，16pin和12pin应该说的是一种。
12pin算上4个固定脚就是16pin。

经常用的就3种
需要USB3.0的就24pin全引出；
需要USB2.0的就是12pin；
只要电源的就是6pin；
以上全不算固定脚。
