红外遥控，一个神奇的构想

ys***

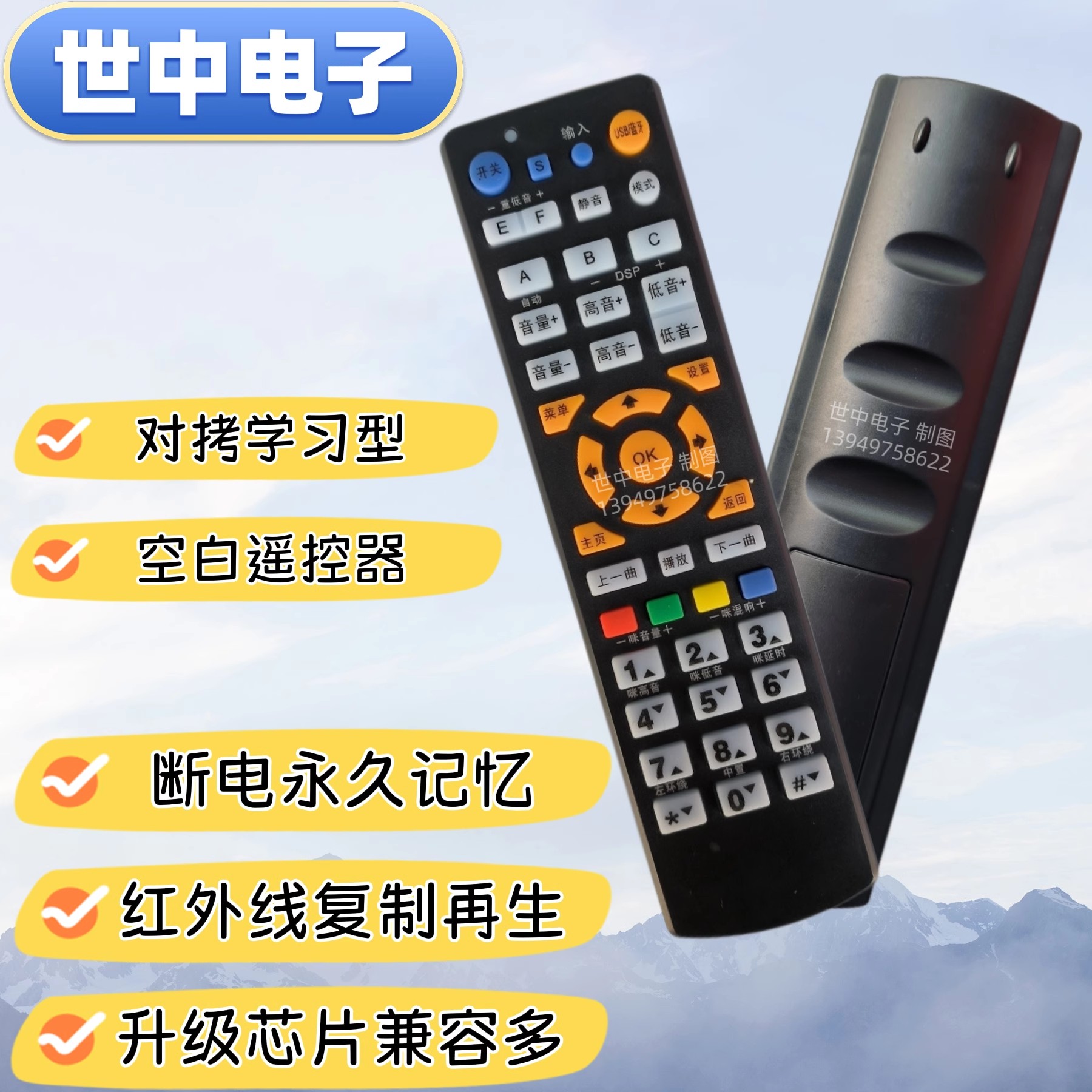

学习型红外遥控器不是老早就有现成的产品了吗？

ys***

_NC***

ysw 发表于 2024-8-25 13:12

也不知道人家是怎么实现的。
这次咱用51整个开源的玩玩

hea***

wjhh*** 发表于 2024-8-25 12:02
绝对数值  也就是0~9的数字  再算上+ -符号12个指令 填不满大堆空闲

不止0～9

jackf***

新颖

xxkj***

我也曾经有这种想法。像这样不加分析的录制，我觉得太浪费资源，并且录制后的片断哪个地方是打住信号的开始，哪个地方是指令信号的结束，都是不清楚的。

_NC***

试了，不知为什么没成功，但有不少收获
芯路历程：
先调了红外发射。最传统的，用pwm5在1.7产生一个38k的pwm,（发现占空比50%时后遥控距离才最远）远处放个接收头，实现了按键亮灯（才发现红外头对于连续38k的信号，只会输出低电平大概1秒多，就不输出了）

_NC***

红外发射ok了，就挂上文件系统，建一个128k的文件，用t0产生一个8192hz的中断，在里面负责采样/还原。
采集时就硬往文件里面写128（50占空比）或者255（熄灭），写满了就停。
发送时就像放wav一样读文件，播出来就好了。
结果就是不行。把红外发射管成喇叭，都能听见红外信号的嘟嘟声，但靠很近也遥控不了空调。。

_NC***

好玩的是，把采集io脚信号改成采集ADC信号，就能做出一个能录十几秒的录音机（把文件开大点能录更久），把ADC直接映射到PWM，就拥有了一台扩音机🤭😂😂

_NC***

所以，本来的万能遥控器硬是被玩成了录扩两用机🤡
