单片机串口下载仿真/USB口下载仿真/SWD口下载仿真三种模式优缺点分析

130931***

一.串口下载仿真：

1.下载：需要使用USB转TTL模块，下载时需要先点击ISP软件上的下载/编程按钮，再给单片机上电才能下载成功。

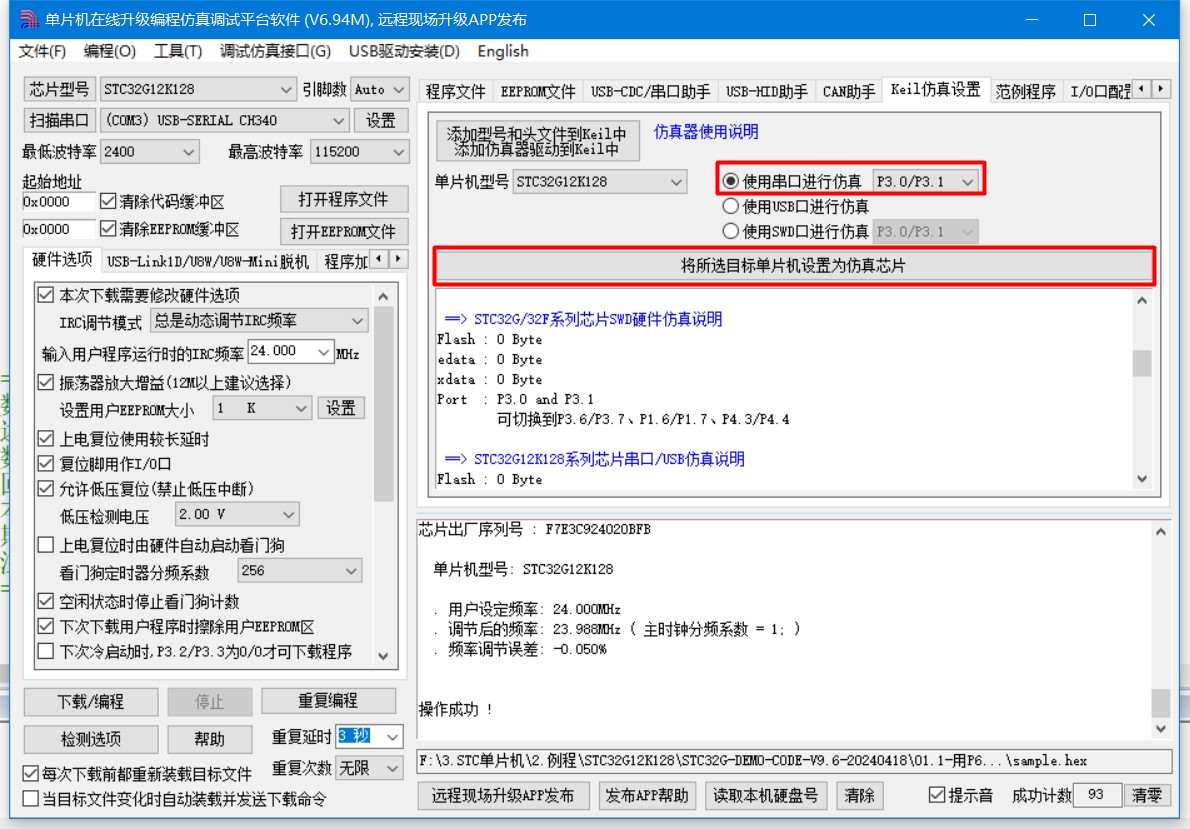

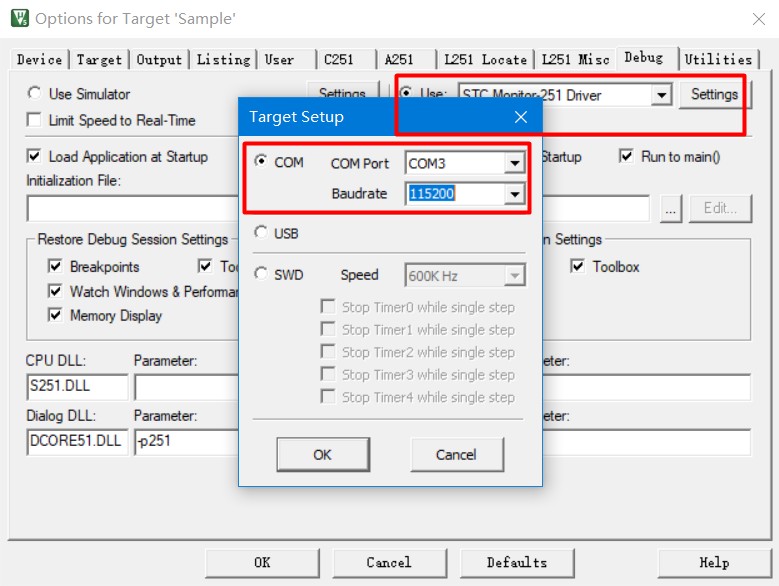

2.仿真：需在ISP软件右侧的keil仿真设置里选择使用串口进行仿真，并将所选目标单片机设置为仿真芯片，并在keil的debug选项中选择对应COM口和115200的波特率才能正常进行仿真，设置如图：




注意：在串口模式将芯片设置为仿真芯片后，下次必须要通过USB口下载才能正常恢复ISP下载功能！此时无法通过串口再下载了！另外串口仿真会占用edata的最后的768 Bytes。


二、USB口下载仿真
1.下载：通过电脑USB口的D+和D-直接连到单片机的P3.0和P3.1上并供电，当P3.2为低电平时给单片机断电再上电，电脑即可识别到USB口，直接点击点击下载/编程按钮就可以正常下载。
2.仿真：需在ISP软件右侧的keil仿真设置里选择使用USB口进行仿真，并将所选目标单片机设置为仿真芯片，并在keil的debug选项中选择USB即可正常进行仿真，设置如图：




3.在仿真模式下，在keil中进行程序更改后可直接点击load按钮下载以及直接仿真，但点击load按钮下载后程序不会运行，只要点击仿真按钮，在仿真里选择全速运行程序才能正常执行；如果需要程序点击load后能直接运行并且不用仿真功能，在keil中勾选该设置即可，如图：

注意：在USB模式将芯片设置为仿真芯片后，下次必须要通过USB口下载才能正常恢复ISP下载功能！此时无法通过串口再下载了！另外USB口仿真会占用edata的最后的768 Bytes。


三、SWD口下载仿真
1.下载：将 USB Link1D 按线序连接电脑后，电脑可自动识别USB驱动，在ISP软件上直接点击下载/编程按钮即可。
2.仿真：需在ISP软件右侧的keil仿真设置里选择使用SWD口进行仿真，并将所选目标单片机设置为仿真芯片，并在keil的debug选项中选择SWD，Speed：600kHz即可正常进行仿真，设置如图：




3.使用仿真器的优点是：不占用单片机任何资源，使用keil时可直接点击load下载运行，也可直接仿真，非常方便！缺点是要购买仿真器。


总结：
1.不建议使用传统串口下载模式，下载/仿真不方便，设置仿真芯片后还不好进行ISP下载，且占用edata资源。
2.建议使用USB口下载或SWD口下载的方式，对于经常使用的人来说，强烈建议配备一个仿真器，方便下载调试，还不占用单片机资源。

机灵***

写的很好,让我搞清楚了 SWD 仿真 原来是要用 LINK1D的,我原以为是芯片自带的功能,谢谢！

qqz***

使用串口下载后，后面如果想切换回普通的ISP ，不需要接U口啊，我用的是STC8H1K08T，这个本身就不能USB下载，只需要像以前正常的下载操作，就可以了

qqz***

请问楼主，使用串口下载，总是提示找不到目标硬件，该怎么解决另外仿真时，是否可以观察到变量的事实值，

130931***

qqz*** 发表于 2024-9-11 16:40
请问楼主，使用串口下载，总是提示找不到目标硬件，该怎么解决另外仿真时，是否可以观察到变量的事实值， ...

串口下载需要冷启动，也就是点击下载按钮后给单片机的VCC断一下再上电，USB转TTL模块的TXD要有二极管，RXD要有限流电阻；仿真时打断点可以观察实时值，要求是全局变量才行

lg***

串口下载和仿真很好用啊！十多年一直在用。优点是减少中间环节！有时寻找异常问题时，怀疑这怀疑哪！首先就是怀疑外围器件和连线。STC的模块都不贵，不在乎价钱！仿真一定是建立在排除少量的错误基础上！一步一步。有人认为只要有了仿真，一下子能解决几百个错误，这可能吗？好些错误都是相互联系的。从编程开始，写一小段就编译一下，甚至关键语句写一两行代码就编译一下。调试也是！不能指望写了几百行，一次就能调试成功！对于熟手，仿真调试真不是主要手段！

so***

感觉stc的硬件仿真不是很好，如果能像其他的那样不占用资源，不用下载仿真固件，直接硬件仿真器就更好了。

nau***

STC8H1K08怎么使用SWD仿真呢？用C251建工程吗？

130931***

nau*** 发表于 2024-10-11 09:16
STC8H1K08怎么使用SWD仿真呢？用C251建工程吗？

这个系列的应该用的还是C51建工程就行了

AI***

nau*** 发表于 2024-10-11 09:16
STC8H1K08怎么使用SWD仿真呢？用C251建工程吗？

用C51建工程。仿真可以参考此贴：
仿真STC8，【USB Link1D】支持32G/8H/8G/8A系列仿真及下载 ！视频讲解
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=752
(出处: 国芯技术交流网站)
