读取字库芯片GT30L32S4W在12864OLED上显示

STC***

用32G12K128 读取字库芯片GT30L32S4W

一、字库信息：

1、字库标准:GB2312国标汉字，ASCII字符。

2、点阵排列方式：字节横置横排

3、驱动方式：SPI

二、OLED信息

1、SSD1326  0.96寸12864

2、IIC驱动

在使用字库芯片GT30L32S4W时需要注意芯片的数据手册，https://wenku.baidu.com/view/425b560a7fd5360cbb1adb73.html百度文库里的V1.01A版本中有计算公式。

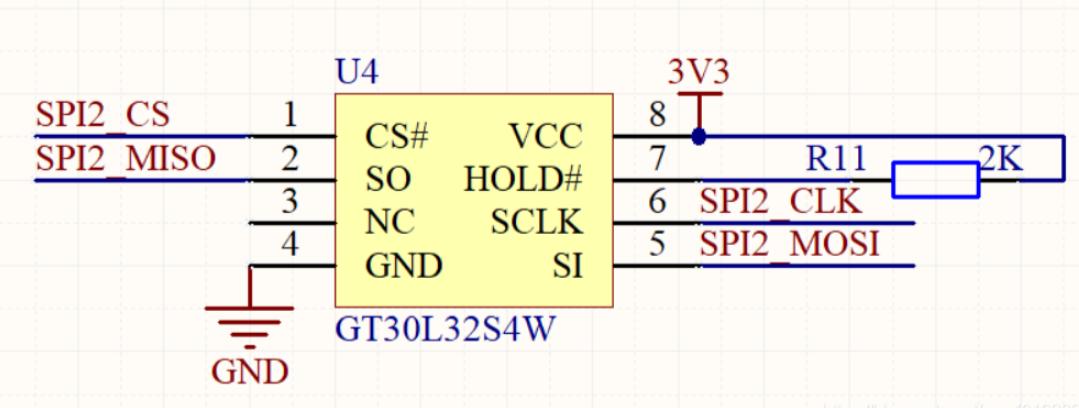

三、字库电路图：

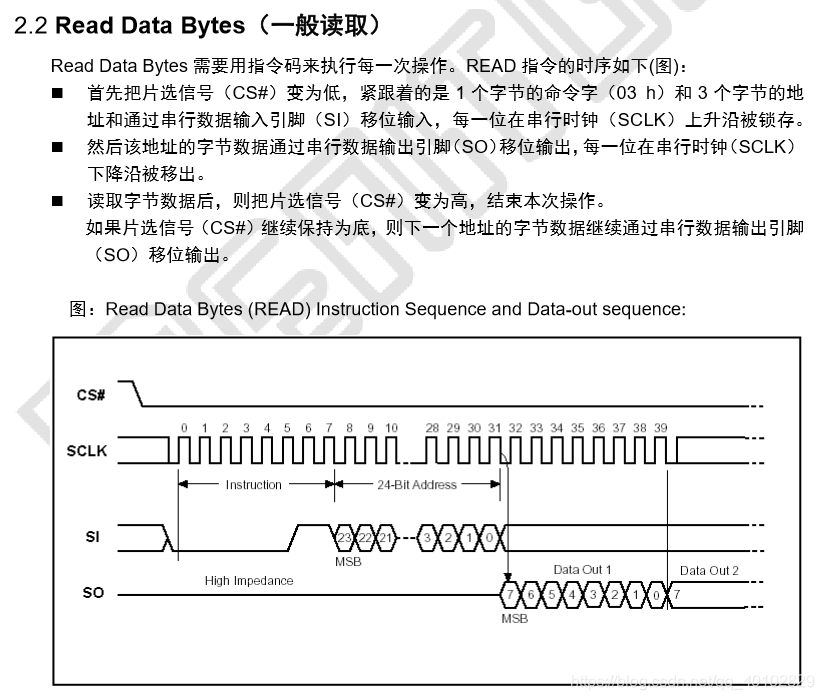

四、SPI驱动

5、程序：

程序分三部分：1、SPI驱动 2、字库数据处理 3、oled显示

1、SPI驱动部分：

1、  SPI驱动部分：

voidSPI_Init(void)

{

                  P_SW3 &= 0xCF;                         //1100 1111

                  P_SW3 |= 0x30;                          //0011 0000              //功能引脚切换

                  S2CON = 0x10;                                     //00010000   允许串口接收数据

                  USART2CR1 = 0x10;

                  USART2CR4 = 0x00;

                  USART2CR1 |= 0x08;

         }

/************************************************************************/

voidSPI_WriteByte(unsigned char Byte)

{

         S2TI=0;

    S2BUF = Byte;

    while(!S2TI) ;

}

/************************************************************************/

unsigned charSPI_ReadByte(void)

{

         S2TI=0;

    S2BUF = 0xFF;

    while(!S2TI) ;

    return (S2BUF);

}

2、  字库数据处理

/********************************************************************************

  *@brief  发送字符地址

  *@param  Addr        地址

  *@retval none

*******************************************************************************/

void GT30L32S4W_Address_2(long Addr)

{

         SPI_WriteByte(0x03);      //一般读取

         /*发送擦除扇区地址的高位*/

         SPI_WriteByte((unsignedchar)((Addr & 0xFF0000) >> 16));

         /*发送擦除扇区地址的中位 */

         SPI_WriteByte((unsignedchar)((Addr & 0xFF00) >> 8));

         /*发送擦除扇区地址的低位 */

         SPI_WriteByte((unsignedchar)(Addr & 0xFF));

}

/**

  *@brief  获取该汉字字符在15x16点GB2312标准库中的起始位置

  *@note

  *@param  GB2312Code

  *@retval None

  *@date   2021/4

  */

static long GT30L32S4W_Get_Addr_GB2312_15x16(unsignedchar *GB2312Code)

{

         unsignedchar   MSB,LSB ;              //

         unsignedlong Base_Add ;             //

         Base_Add= GT30L32S4W_BaseADD_15x16 ;

         MSB= *GB2312Code;

         LSB= *(GB2312Code + 1);

         if((MSB>= 0xA1) && (MSB <= 0xA9) && (LSB >= 0xA1))

         {

                   return    ((MSB - 0xA1) * 94 + (LSB - 0xA1)) * 32 +Base_Add ;

         }

         elseif((MSB >= 0xB0) && (MSB <= 0xF7) && (LSB >= 0xA1))

         {

                   return  ((MSB - 0xB0) * 94 + ((LSB-0xA1) + 846)) * 32+ Base_Add ;

         }

         return-1;

}

/**

  *@brief  接收字符数据

  *@note

  *@param  addr

                            bytesArray接收到的字符

                            numOfBytes接受字符的长度

  *@retval None

  *@date   2021/1

  */

void GT30L32S4W_Read_FontBytes(long addr,unsigned char *bytesArray, unsigned char numOfBytes)

{

         unsignedchar i;

         SPI_CS= 0;

         GT30L32S4W_Address_2(addr);

         for(i = 0; i < numOfBytes; i++)

         {

                   bytesArray= SPI_ReadByte();

         }

         SPI_CS= 1;

}

3、oled显示

此处显示重点是：字库芯片读取方式是：点阵排列方式：字节横置横排  0101 0101  0202 0202

而OLED显示方式是竖置横排。0  0

                 1  2

                 0  0

                 1  2

                 0  0

                 1  2

                 0  0

                 1  2

这就需要将获得的字库数据进行处理。

处理程序简陋，水平不够

/**

  * @brief  ASCII_15x16 将横置横排转换为竖置竖排。

  * @param  *szhp                   竖置横排字符数据。

* @param   *hzhp                   横置横排字符数据。

  * @retval None.

  */

void GB2312_15x16_HengZhiHengPai_to_ShuZhiHengPai(unsigned char  *szhp, unsigned char  *hzhp)

{

        unsigned char  i, j;

        //扫描横置横排的byte0-byte7到竖置横排的byte0-byte14

        //i：表示，横置横排 i组

        //j：表示，竖置横排 j组

        for (j = 0; j <= 7; j ++ )                                        //竖置横排第j组

        {

                for ( i = 0; i <= 14; i += 2 )                        //将横置横排的（byte0、2、4、6、8、10、12、14）的第j位取出放置到竖置横排的Byte0-7

                {

                        if (*(hzhp + i) & (0x01 << (7-j)))        //取 横置横排第i行的第j位，如果为1执行此句，否则执行else

                        {

                                *(szhp + j) |= (0x01 << i/2);        //将横置横排的第i行的第j位放到竖置竖排的第（7-i）位

                        }

                        else

                                *(szhp + j) &= ~(0x01 << i/2);//取横置横排第i行的第j位，如果为0执行此句

                }

        }

        for (j = 8; j <= 15; j += 1)        //扫描竖置横排的byte8-byte15到横置横排的byte8-byte15

        {

                for (i = 1; i <= 15; i += 2 )

                {

                        if (*(hzhp + i) & (0x01 << (7-(j - 8))))        //

                        {

                                *(szhp + j) |= (0x01 << ((i - 1)/2));

                        }

                        else

                                *(szhp + j) &= ~(0x01 << ((i - 1)/2));

                }

        }

        for (j = 16; j <= 23; j ++ )                                        //竖置横排第j组

        {

                for ( i = 16; i <= 30; i += 2 )                        //

                {

                        if (*(hzhp + i) & (0x01 << (7-(j - 16))))        //取 横置横排第i行的第j位，如果为1执行此句，否则执行else

                        {

                                *(szhp + j) |= (0x01 << ((i - 16) / 2));        //将横置横排的第i行的第j位放到竖置竖排的第（7-i）位

                        }

                        else

                                *(szhp + j) &= ~(0x01 << ((i - 16) / 2));//取横置横排第i行的第j位，如果为0执行此句

                }

        }

        for (j = 24; j <= 31; j += 1)        //扫描竖置横排的byte8-byte15到横置横排的byte8-byte15

        {

                for (i = 17; i <= 31; i += 2 )

                {

                        if (*(hzhp + i) & (0x01 << (7-(j - 24))))        //

                        {

                                *(szhp + j) |= (0x01 << ((i - 17)/2));

                        }

                        else

                                *(szhp + j) &= ~(0x01 << ((i - 17)/2));

                }

        }

}

/*********************************************************

                            ********汉字*******

***********************************************************/

/**

  *@brief  获取该汉字字符在15x16点GB2312

  *@note   一个字符占32字节

  *@param  None

  *@retval None

  *@date   2021/4

  */

voidGT30L32S4W_Get_Bytes_GB2312_15x16(unsigned char *GB2312Code, unsigned char*bytesArray)

{

         longaddr;

         addr= GT30L32S4W_Get_Addr_GB2312_15x16(GB2312Code);

         if(addr == -1) return;

         GT30L32S4W_Read_FontBytes(addr,bytesArray, 32);

}

/**
  * @brief  OLED显示汉字
  * @param  Line 行位置，范围：1~4
  * @param  Column 列位置，范围：1~16
  * @param  text 要显示的一个字符，范围：字库芯片
  * @retval 无
  */
void OLED_GB2312_15x16_ShowChar(unsigned char Line, unsigned char Column, unsigned char *text)
{
        unsigned char i,j;
        unsigned char SZHPArray[32];
        unsigned char HZHPArray[32];
        while(*text != 0)
        {
                GT30L32S4W_Get_Bytes_GB2312_15x16(text,HZHPArray);
                GB2312_15x16_HengZhiHengPai_to_ShuZhiHengPai(SZHPArray,HZHPArray);

                for(j = 0; j < 32; j ++)
                {
                        OLED_SetCursor((unsigned char)((Line - 1) * 2), (unsigned char)((Column - 1) * 8));                //设置光标位置在上半部分
                        for (i = 0; i < 16; i++)
                        {
                                oled_data(SZHPArray);                        //显示上半部分内容
                        }
                        OLED_SetCursor((unsigned char)((Line - 1) * 2 + 1), (unsigned char)((Column - 1) * 8));        //设置光标位置在下半部分
                        for (i = 0; i < 16; i++)
                        {
                                oled_data(SZHPArray[i + 16]);                //显示下半部分内容
                        }
                }
                text += 2;        //下个字
                Column += 2;
        }
}
