参考例程23.10.15，使用PWMA输出互补带死区PWM，但是示波器测量无死区时间

JISHU***

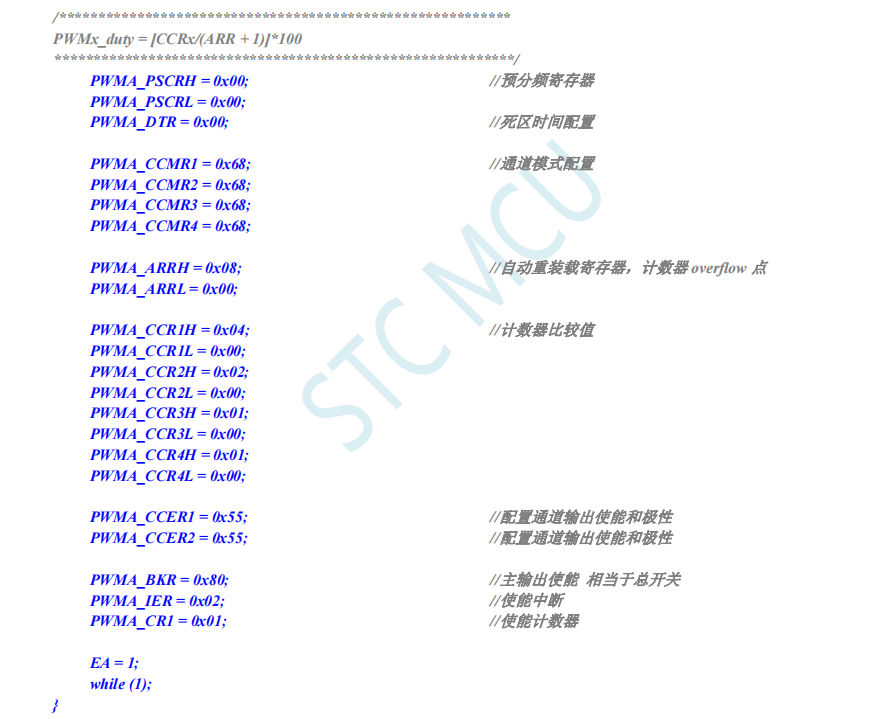

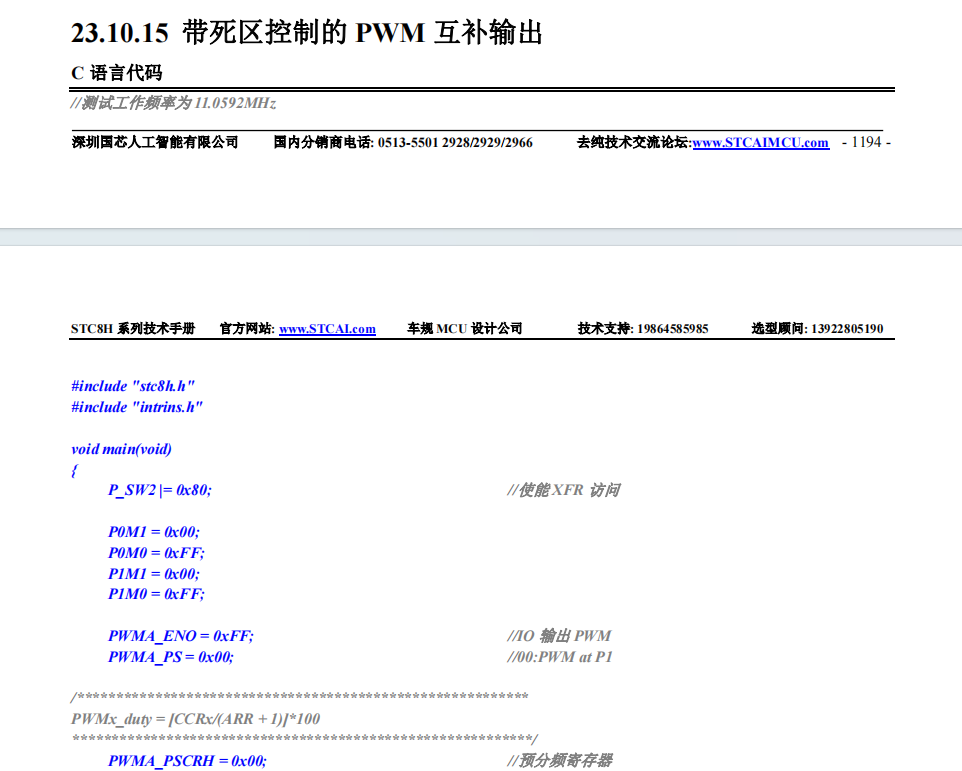

参考例程23.10.15，修改PWMA输出互补带死区PWM，使用OC1和OC1N，但是示波器测量无死区时间，对比例程，没找到问题点，求助大神。使用芯片为8H1K08 TSSOP20封装。

void PWM_init()
{
  //左右推挽MOS使用对称死区PWM驱动，使用PWMA的PWM1P和PWM1N
  //预分频数等于PSCR值+1，
  //边沿对齐模式PWM频率= 主频/（（PSCR + 1）*（ARR + 1）） duty = CCR / (ARR + 1)  参考23.7.7 1128页 已验证
  //中间对齐模式PWM频率= 主频/（（PSCR + 1）*（ARR * 2）） duty = CCR / (ARR) 已验证

  P_SW2 |= 0x80;

  PWMA_ENO = 0x03;        //输出通道使能 1P1N
  PWMA_PS = 0x00;         //输出引脚选择切换

  PWMA_PSCR = 1000;
  //    PWMA_PSCRH = 0x10;      //预分频
  //    PWMA_PSCRL = 0X00;
  PWMA_DTR = 0x2F;        //死区时间

  //    PWMA_CCER1 = 0x00;      //关闭通道OCi，方便配置CCMR
  PWMA_CCMR1 = 0x68;      //OC1选择在模式6（PWM模式1），并使能CRR预装载

  PWMA_ARR = 800;
  //    PWMA_ARRH = 0x08;       //自动重装值，溢出值
  //    PWMA_ARRL = 0X00;

  PWMA_CCR1 = 400;
  //    PWMA_CCR1H = 0X04;      //比较值
  //    PWMA_CCR1L = 0x00;

  PWMA_CCER1 = 0x05;      //打开通道OC1和OC1N，并配置极性，高电平有效

  PWMA_BKR = 0x80;        //主输出使能
  PWMA_IER = 0x02;        //使能中断
  PWMA_CR1 = 0x01;        //使能计时器
}
复制代码

JISHU***

布丁橘长第49期。网上看了一个视频，找到问题了。主要原因在于死区时间的脉冲来源问题，脉冲来自预分频之前，而不是之后。
它山之石可以攻玉，其实STC8H的PWM和STM32的高级定时器一样，参考了好多相关内容理解。

JISHU***

wnag*** 发表于 2024-8-19 06:19
那和你代码有什么关系？

程序没问题，死区时间设置太小了，没观察出来。加大死区时间，观察就比较明显了

梁***

JISHU*** 发表于 2024-8-19 09:54
程序没问题，死区时间设置太小了，没观察出来。加大死区时间，观察就比较明显了 ...

死区一般是用于驱动MOSFET上下管才用到的，一般就是0.5~2us，示波器要用1us/DIV才能观察到明显的死区。MOSFET驱动需要的死区是固定的，跟PWM周期没有关系，所以死区时钟来自主频，二不是PWM时钟。
