AI8051U IO口速度 初测

哈哈***

使用单片机：AI8051U

想测试IO速度，最先想到的方法是在while循环中，一直改变IO电平。
不严谨测试代码如下：

 while(1)
    {
        P10 = 0;
        P10 = 1;
        P10 = 0;
        P10 = 1;
        P10 = 0;
        P10 = 1;
        P10 = 0;
        P10 = 1;
        P10 = 0;
        P10 = 1;
        P10 = 0;
        P10 = 1;
        P10 = 0;
        P10 = 1;
        P10 = 0;
        P10 = 1;
}
复制代码

复制粘贴多次是为了减小循环跳转的损失。
下载的时候，选择时钟为24MHz,然后使用示波器观察波形。

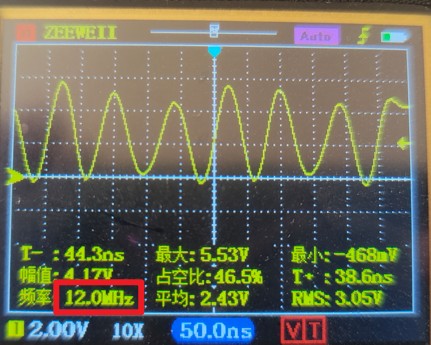

实验结果显示:输出的频率为12MHz
为啥不是24MHz

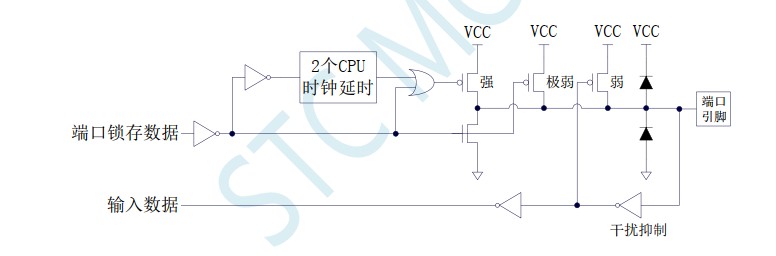

手册中发现 2个CPU时钟延时
是不是与这个相关

so***

io转换也不是实时的要时间。

Debu***

先：
        WTST=0;                                        //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
        EAXFR=1;                                //扩展寄存器(XFR)访问使能
        CKCON=0;                                //提高访问XRAM速度
再试
看看频率是多少，如果和预期不符，进调试模式看看生成的汇编是怎么执行的

乘风***

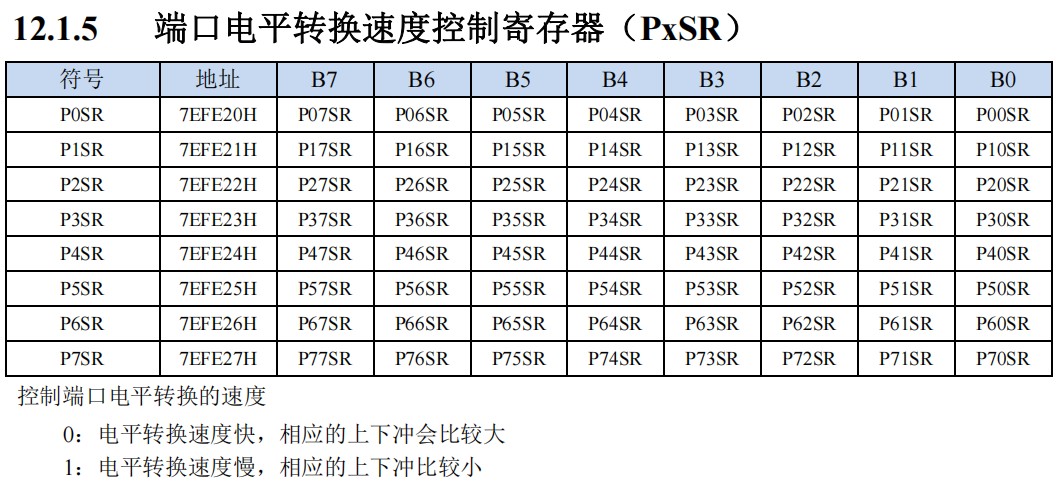

IO口设置推挽输出模式，并提高电平转换速度

21cns***

IO口写1、IO口写0各需要一个时钟周期，所以系统时钟24MHz时，IO口输出波形就是12MHz了。应该这样计算吧

autop***

用汇编试。

hea***

时钟24MHz，清零一个时钟，置1一个时钟，输出12MHz是应该的啊。

hy***

佬的示波器是什么牌子的，想入手一个

哈哈***

hy*** 发表于 2024-8-17 21:15
佬的示波器是什么牌子的，想入手一个

搜        ZEEWEII DSO154Pro
带宽     18MHz
采样率  40MSa/s
价格     168
评价     主打便携小巧

cdp***

12M没毛病, 24M下, 高电平花1时钟,低电平花1时钟, 一组高低电平用时2周期, 24MHZ/2=12MHZ
