【感谢官方-实验箱已收到】跟着陈桂友教授学习视频打卡

lyld***

跟着陈教授学习单片机

第一课：单片机的发展史，课程的背景，STC89C51单片机的优势是划时代的产物，STC12系列和15系列更是革命性迭代产物，部分型号不需要专门的编程器和仿真器。
STC8系列最新典型代表STC8H8K64U，有LOFP64和PDIP40封装等，集成64KB Flash程序存储器，可在系统可编程（ISP）不需要专门的编程器。可以设置为仿真器，不需要专门仿真器。资源丰富，拥有超高速8051内核（1T），指令代码完全兼容传统8051单片机。有5个16位自动装载的定时/计数器，最多有60跟I/O口线。集成了4个全双工的异步串行口，1个高速同步通信端口，1个i2C接口，1个USB接口，15路12位高速ADC，8路高级PWM，集成MDA、RTC、液晶模块接口等等。几乎不需要扩展其它的接口电路就可以实现丰富的功能。
学习单片机的条件
认识单片机应用系统的常用元器件
1、电阻和排阻，选用电阻时要考虑：电阻值、功率、精度。
2、电容器，电解电容标白色的是正极，耐压要比设计高一些。
3、二极管，普通二极管白色为负极，发光二极管短腿为负极（工作电流5mA~10mA）。
4、三极管，有PNP型（发射极e流入）和NPN型（发射极e流出），有三种状态，截止状态、放大状态、饱和状态。
5、晶振，有很多型号，例如：11.0592MHZ，给单片机提供时钟，STC8H8K64U内部集成RC，不用外设晶振
6、数码管，又称八段数码LED，有共阴极数码管和共阳极数码管。
7、面包板，可以搭建简单的电路，进行测试
8、万能班（洞洞板），单控和多孔链接
9、实验箱，功能强大，硬件丰富，
软件
1、开发仿真软件keil C
2、STC-ISP下载工具
下载程序步骤

zs7842***

共同学习

lyld***

第二课 跟着陈教授点灯
查看STC 8H8K64U实验箱LED线路图，知道LED是哪组I/O口，是高电平还是低电平开启LED

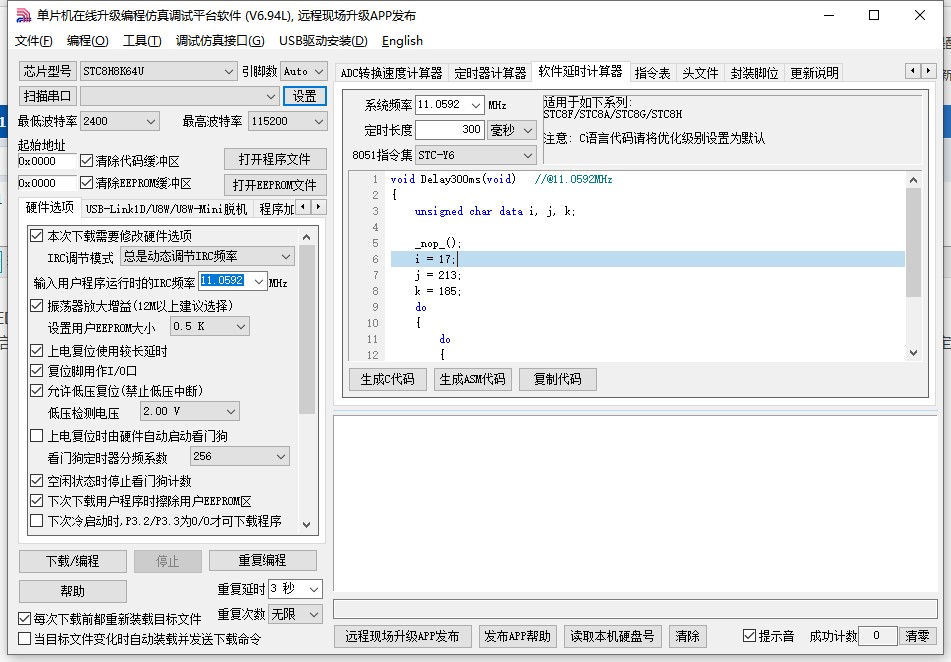

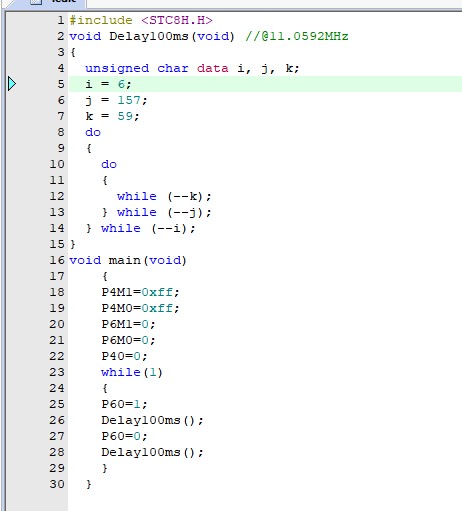

用Keil 软件进行创建工程创建C文件，编译，启动ISP下载器进行烧录到单片机储存器，调试通过延迟时间进行控制LED灯闪亮的频次，ISP下载器中继承了多种程序编写小工具，像定时、延时器等，非常的贴心，给STC工程师点赞！

lyld***

第三集 打卡
一、数字逻辑与基本数字电路
1、高低电平
2、上升沿下降沿
3、基本逻辑运算，变量值只有0或1；运算主要包括与或非异或等。
二、单片机的应用场景涉及非常广泛，
单片机特点集成度高，体积小，功耗低，可靠性高，价格低廉，性价比高
姚总介绍STC发展趋势和现状，做大做强，为高效提供免费的实验室和实验箱

lyld***

第四集 打卡
陈教授讲解了，微机、单片机内部结构讲解
例如：I/O输出由锁存器和驱动器组成。运算器和控制器组成CPU。特殊功能寄存器SFR，只能直接寻址，用MOV指令
课程最后姚总用技术手册进行了进一步讲解，通过STC技术手册也可以进行学习，有困难和问题可以去技术手册进行查找问题答案。

lyld***

第五集 存储器空间及存储器，单片机的引脚
寄存机空间讲解，示例操作外部寄存器
单片机引脚功能简介，最小系统讲解等

lyld***

第六集 IO口的工作模式
一、IO口的复用功能
P0口地址总线低8位，P2口地址总线的高八位
P3口可复用位外部中断输入
P5口常用复用功能是串口3和串口4
IO口的使用
驱动可以选用拉电流、灌电流、三极管、场效应管等
二、8H单片机的汇编语言程序设计
汇编语言的重要性
各种指令的演示

lyld***

第七集8H的汇编语言程序进阶
陈教授进一步演示汇编语言的应用。
头文件必须加入$nomod51指令，不然容易报错
助记符语言的应用
指令格式分类
寻址方式等等
汇编语言比较复杂一点，学的很枯燥{:5_270:}

lyld***

第八集 数据传送、逻辑运算、算术运算指令的应用
1、传送指令MOV <目的字节>，<源字节>

MOVC指令，字节交换指令
数据传送指令
双操作数的逻辑指令、乘除运算指令
ADDC、SUBB等等

lyld***

@神农鼎

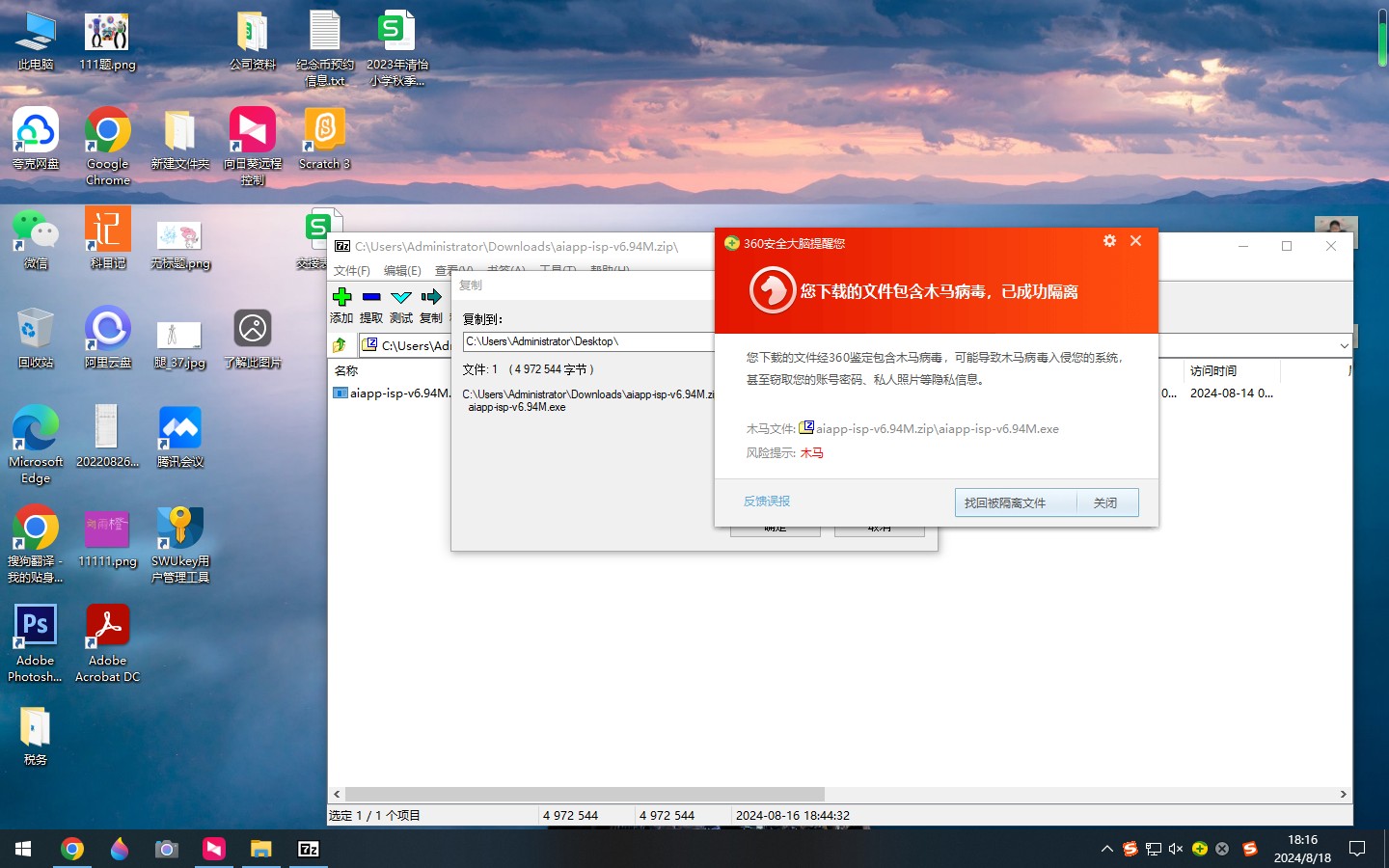

ISP下载工具为啥360提示是个病毒
