打卡学习记录贴 8H8K64U陈老师教学

mape***

汇编部分又重新看了一遍。 把后面不懂的概念重新理清楚了 。结合下面的资料。已经能看懂 实例程序里面的汇编程序逻辑了。

mape***

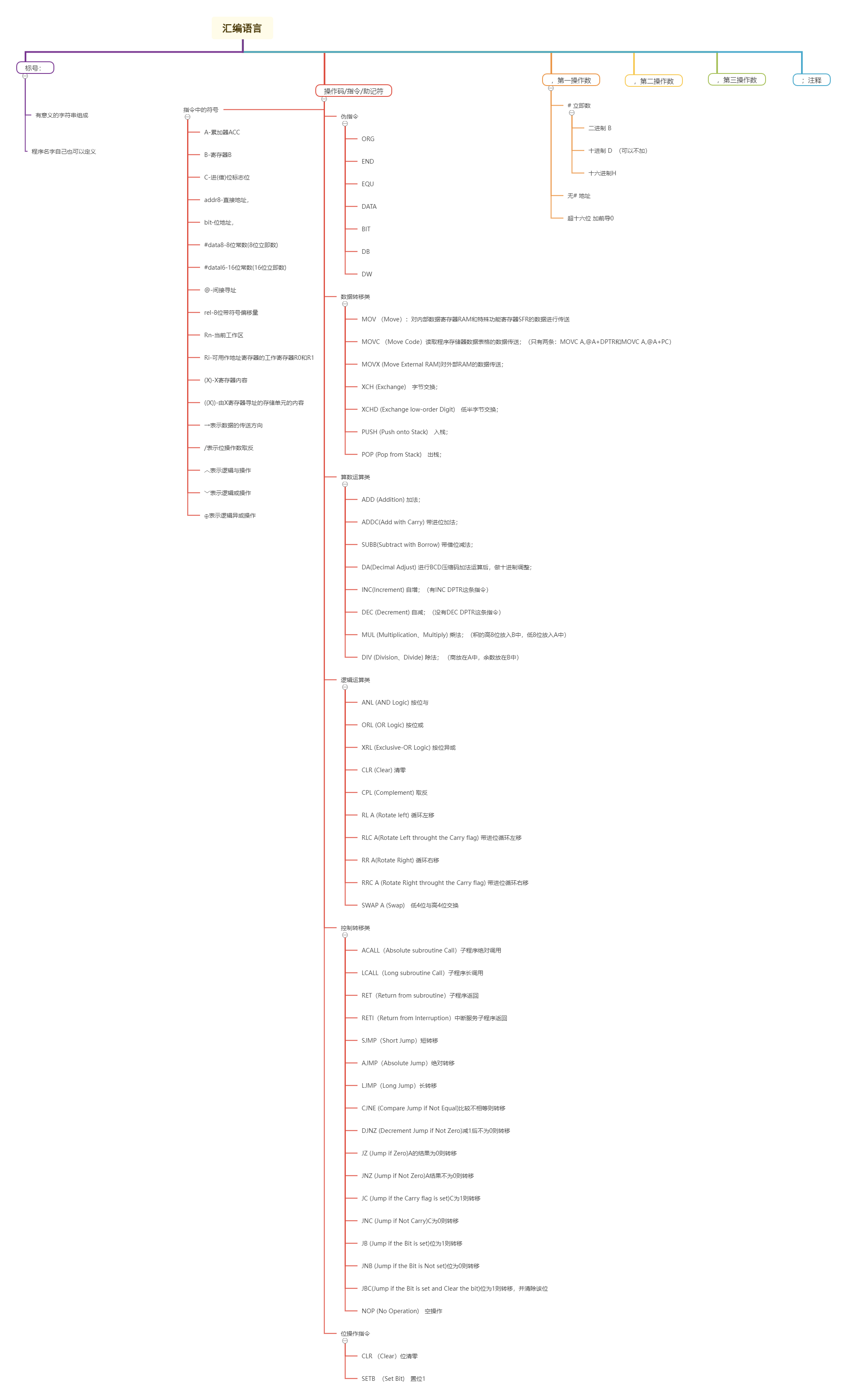

花时间整理的。如果有理解错误的地方请大神指出

mape***

陈老师的汇编模版。没有试验箱，没有实际运行。。但是编译能通过。
/////-----------------头文件------------------------------------------------------------------------
$NOMOD51
$INCLUDE (STC8H.H)        ;包含STC8H8K64U单片机寄存器定义头文件
/////---------------------------------------------------------------------------------------------------
//--------------------------中断跳转入口地址----------------------------
//-------------------------------------------------------------------------------
        ORG                0000H
        LJMP        MAIN                        ;跳转到主程序
        ORG                0003H
        LJMP        INT0_ISR        ;外部中断0入口
        ORG                000BH
        LJMP        T0_ISR                        ;定时器0中断入口
        ORG                0013H
        LJMP        INT1_ISR                ;外部中断1入口
        ORG                001BH
        LJMP        T1_ISR                        ;定时器1中断入口
        ORG                0023H
        LJMP        UART1_ISR                ;串口1中断入口
        ORG                002BH
        LJMP        ADC_ISR                        ;ADC中断服务程序入口
        ORG                0033H
        LJMP        LVD_ISR                        ;低电压检测中断服务程序入口
        ORG                003BH
        LJMP        PCA_ISR                        ;PCA中断服务程序入口
        ORG                0043H
        LJMP        UART2_ISR                ;串口2中断服务程序入口
        ORG                004BH
        LJMP        SPI_ISR                        ;SPI中断服务程序入口
        ORG                0053H
        LJMP        INT2_ISR                ;INT2中断服务程序入口
        ORG                005BH
        LJMP        INT3_ISR                ;INT3中断服务程序入口
        ORG                0063H
        LJMP        T2_ISR                        ;定时器2中断服务程序入口
        ORG                0083H
        LJMP        INT4_ISR                ;INT4中断服务程序入口
        ORG                008BH
        LJMP        UART3_ISR                ;UART3中断服务程序入口
        ORG                0093H
        LJMP        UART4_ISR                ;UART4中断服务程序入口
        ORG                009BH
        LJMP        T3_ISR                        ;T3中断服务程序入口
        ORG                00A3H
        LJMP        T4_ISR                        ;T4中断服务程序入口
        ORG                00ABH
        LJMP        CMP_ISR                        ;比较器中断服务程序入口
        ORG                00C3H
        LJMP        I2C_ISR                ;I2C中断服务程序入口
        ORG                00CBH
        LJMP        USB_ISR                ;USB中断服务程序入口
        ORG                00D3H
        LJMP        PWMA_ISR               ;PWMA中断服务程序入口
        ORG                00DBH
        LJMP        PWMB_ISR               ;PWMB中断服务程序入口
        ORG                011BH
        LJMP        TKSU_ISR               ;触摸按键中断服务程序入口（STC8H8K64U单片机没有该中断）
        ORG                0123H
        LJMP        RTC_ISR               ;RTC中断服务程序入口
        ORG                012BH
        LJMP        P0_ISR               ;P0中断服务程序入口
        ORG                0133H
        LJMP        P1_ISR               ;P1中断服务程序入口
        ORG                013BH
        LJMP        P2_ISR               ;P2中断服务程序入口
        ORG                0143H
        LJMP        P3_ISR               ;P3中断服务程序入口
        ORG                014BH
        LJMP        P4_ISR               ;P4中断服务程序入口
        ORG                0153H
        LJMP        P5_ISR               ;P5中断服务程序入口
        ORG                015BH
        LJMP        P6_ISR               ;P6中断服务程序入口
        ORG                0163H
        LJMP        P7_ISR               ;P7中断服务程序入口
        ORG                017BH
        LJMP        DMA_M2M_ISR     ;DMA_M2M中断服务程序入口
        ORG                0183H
        LJMP        DMA_ADC_ISR     ;DMA_ADC中断服务程序入口
        ORG                018BH
        LJMP        DMA_SPI_ISR     ;DMA_SPI中断服务程序入口
        ORG                0193H
        LJMP        DMA_UR1T_ISR    ;DMA_UR1T中断服务程序入口
        ORG                019BH
        LJMP        DMA_UR1R_ISR    ;DMA_UR1R中断服务程序入口
        ORG                01A3H
        LJMP        DMA_UR2T_ISR    ;DMA_UR2T中断服务程序入口
        ORG                01ABH
        LJMP        DMA_UR2R_ISR    ;DMA_UR2R中断服务程序入口
        ORG                01B3H
        LJMP        DMA_UR3T_ISR    ;DMA_UR3T中断服务程序入口
        ORG                01BBH
        LJMP        DMA_UR3R_ISR    ;DMA_UR3R中断服务程序入口
        ORG                01C3H
        LJMP        DMA_UR4T_ISR    ;DMA_UR4T中断服务程序入口
        ORG                01CBH
        LJMP        DMA_UR4R_ISR    ;DMA_UR4R中断服务程序入口
        ORG                01D3H
        LJMP        DMA_LCM_ISR     ;DMA_LCM中断服务程序入口
        ORG                01DBH
        LJMP        LCM_ISR             ;LCM中断服务程序入口
    ORG            0200H

//-------------------------------------------------------------------------------
//---------------------程序开始------------------------------------
//-------------------------------------------------------------------------------
MAIN:
        MOV                SP,#80H                  ;设置堆栈指针
        ;程序写这里
MAINLOOP:                                        ;主程序循环

        LJMP        MAINLOOP
//-------------------------中断服务-----------------------------------------------------------
//-  有中断函数屏蔽复位程序，
//--------------------------------------------------------------------------------------------
INT0_ISR:        ;外部中断0中断服务子程序

        MOV        IAP_CONTR,#20H              ;复位
        RETI
T0_ISR:                        ;定时器0中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
INT1_ISR:                ;外部中断1中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
T1_ISR:                        ;定时器1中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H            ;复位
        RETI
UART1_ISR:                ;串口1中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
ADC_ISR:                ;ADC中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
LVD_ISR:                ;低电压检测中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
PCA_ISR:                ;PCA中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
UART2_ISR:                ;串口2中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
SPI_ISR:                ;SPI中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H            ;复位
        RETI
INT2_ISR:                ;INT2中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
INT3_ISR:                ;INT3中断服务子程序
        ;加程序;
        MOV        IAP_CONTR,#20H            ;复位
        RETI
T2_ISR:                        ;定时器2中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
INT4_ISR:                ;INT4中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
UART3_ISR:                ;UART3中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H            ;复位
        RETI
UART4_ISR:                ;UART4中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
T3_ISR:                        ;T3中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H            ; 复位
        RETI
T4_ISR:                        ;T4中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H            ; 复位
        RETI
CMP_ISR:                ;比较器中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H            ; 复位
        RETI
I2C_ISR:               ;I2C中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H            ; 复位
        RETI
USB_ISR:               ;USB中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
PWMA_ISR:              ;PWMA中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H            ;复位
        RETI
PWMB_ISR:              ;PWMB中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
TKSU_ISR:              ;触摸按键中断服务子程序（STC8H8K64U单片机没有该中断）
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
RTC_ISR:              ;RTC中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
P0_ISR:               ;P0中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
P1_ISR:               ;P1中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
P2_ISR:               ;P2中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
P3_ISR:               ;P3中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
P4_ISR:               ;P4中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
P5_ISR:               ;P5中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
P6_ISR:               ;P6中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
P7_ISR:               ;P7中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
DMA_M2M_ISR:    ;DMA_M2M中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
DMA_ADC_ISR:    ;DMA_ADC中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
DMA_SPI_ISR:    ;DMA_SPI中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
DMA_UR1T_ISR:   ;DMA_UR1T中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
DMA_UR1R_ISR:   ;DMA_UR1R中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
DMA_UR2T_ISR:   ;DMA_UR2T中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
DMA_UR2R_ISR:   ;DMA_UR2R中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
DMA_UR3T_ISR:   ;DMA_UR3T中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
DMA_UR3R_ISR:   ;DMA_UR3R中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
DMA_UR4T_ISR:   ;DMA_UR4T中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H              ;复位
        RETI
DMA_UR4R_ISR:   ;DMA_UR4R中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
DMA_LCM_ISR:    ;DMA_LCM中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
LCM_ISR:             ;LCM中断服务子程序
        ;加程序
        MOV        IAP_CONTR,#20H             ;复位
        RETI
//-------------------------------------------------------------------------------
//--------自己写的子程序------------------
//-------------------------------------------------------------------------------





        END;程序结束，


mape***

第十一集
C51 扩展关键词  _at_ , sbit, sfr, bit, sfr16,idata,bdata,xdata,pdata,code,alien,small,compact,large,reentrant,interrupt,_task_.
C51 支持数据类型。bit* 位数1位   字节 1/8     取值范围     0或1，sbit* 位数1位    字节 1/8      取值范围 0~1 ，sfr* 位数8位        字节 1     取值范围  0x80-0xff，
sfr16* 位数16位    字节 2    取值范围  0x80~0xff，（占2个连续字节）
指针很重要。内部储存空间   以后不能用Pdata,    volatile  --不要进行优化编译。关系运算。

qike***

这个老师讲的不错   但是汇编学了感觉没啥用

mape***

第十二集   分析了一个流水灯实例，    分析了EEPROM的程序，

mape***

qike*** 发表于 2024-8-22 15:37
这个老师讲的不错   但是汇编学了感觉没啥用

虽然我们现在不用汇编语言编程，但是可以帮助理解单片机内部结构。

mape***

第十三 十四 集 中断。以前也听过其他老师讲过中断。看程序设置中断的时候 总是分不清什么时候设置 那个寄存器。陈老师分析了 下面的图以后才彻底明白，

mape***

还有一个 就是 操作寄存器的时候 ，经常看到。有些可以位操作。有的就不行。现在才明白。寄存器地址能被8整除的才可以。


中断 优先级
1.不同级的中断源同时申请中断时，先高后低;（就是上图的顺序。从高到底。）
2.处理低级中断又收到高级中断请求时，停低转高;
3.处理高级中断却收到低级中断请求时，高不睬低;
4.同一级的中断源同时申请中断时，事先规定。

中断不响应
1，中断允许总控制位EA=0或发出中断请求的中断所对应的中断允许控制位为0。
2.CPU正在执行一个同级或高一级的中断服务程序。
3.当前执行的机器周期不是指令周期的最后一个机器周期。
4.正在执行的指令是中断返回指令RETI或者是访问专用寄存器IE或IP的指令时，CPU至少要再执行一条指令才能响应中断请求。

中断标志位清除-----中断被CPU响应后。清除标志位，不然cpu进入中断请求死循环，
1，硬件自动
2.软件手动清除

阿杰爱***

mape*** 发表于 2024-8-16 23:06
笔记整理。 汇编语言的指令通常由操作码和操作数组成，  操作码指出的是要对操作数进行什么操作。操作数指 ...

好家伙一点看不懂
