RTC 时钟的二极管选型，顺带提出一个错误

183443*** · 发表于 2024-7-27 20:38:48

以下是AI8051U上的RTC实战路线上截图下来的


1、其中，1N5819和1N5817应该怎么选型
2、顺便再问以下，晶振电容20pf、15pf和10pf怎么选择比较理想，目前计划是选择15pf

183443*** · 发表于 2024-7-27 21:54:20

在这，自己给自己顶个贴，期待大佬回答，目前，STC8051u是把ADC基准电压和VCC做到了一块了，那么，不论是在使用电源供电（5V），还是使用电池供电（3V），岂不是ADC检测出来的都是4096，那有没有比较合理的办法去分辨是电源、还是电池在供电。

183443*** · 发表于 2024-7-27 20:40:26

再问一下，一般各位，这个R2电阻，选值是多少，我计划使用的是usb电源，即5v

Debu*** · 发表于 2024-7-27 21:04:29

二极管低压降，R1 100K，R2 50K电位器
参考官方设计：


183443*** · 发表于 2024-7-27 21:09:04

Debu*** 发表于 2024-7-27 21:04
二极管低压降，R1 100K，R2 50K电位器
参考官方设计：

谢谢大佬

183443*** · 发表于 2024-7-27 21:09:27

wnagming 发表于 2024-7-27 21:04

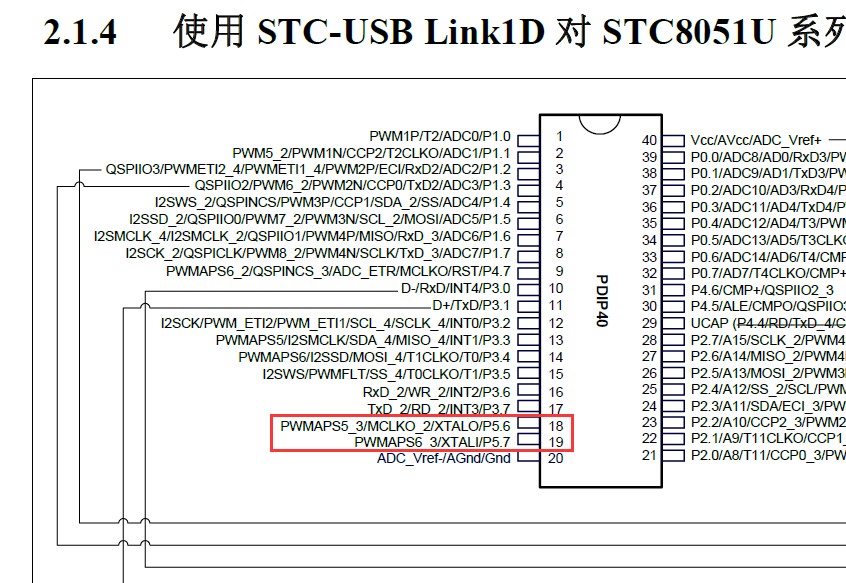

是的，晶振接在P5.6和P5.7脚，电容选择15p可以，有点误差影响不大

谢谢大佬

Debu*** · 发表于 2024-7-27 21:13:37

183443*** 发表于 2024-7-27 21:09
谢谢大佬

晶振P56、P57，负载电容15pF或20pF，试试哪个RTC误差小用哪个，不用RTC随便（不用RTC晶振都不需要）

183443*** · 发表于 2024-7-27 21:19:49

Debu*** 发表于 2024-7-27 21:13
晶振P56、P57，负载电容15pF或20pF，试试哪个RTC误差小用哪个，不用RTC随便（不用RTC晶振都不需要）

...

就是计划做个小时钟，所以在这考虑负载电容选型，如果有网友做过的，可能比较有经验

183443*** · 发表于 2024-7-27 21:50:09

wnagming 发表于 2024-7-27 21:26
看错了，这是RTC时钟的晶振，我看成了单片机的晶振

没事没事，哈哈哈

小涵*** · 发表于 2024-7-27 21:58:31

关于5817和5819的选择，看论坛里面说的应该是能通用
