试验箱9.62连接1602屏第15脚问题

zha***

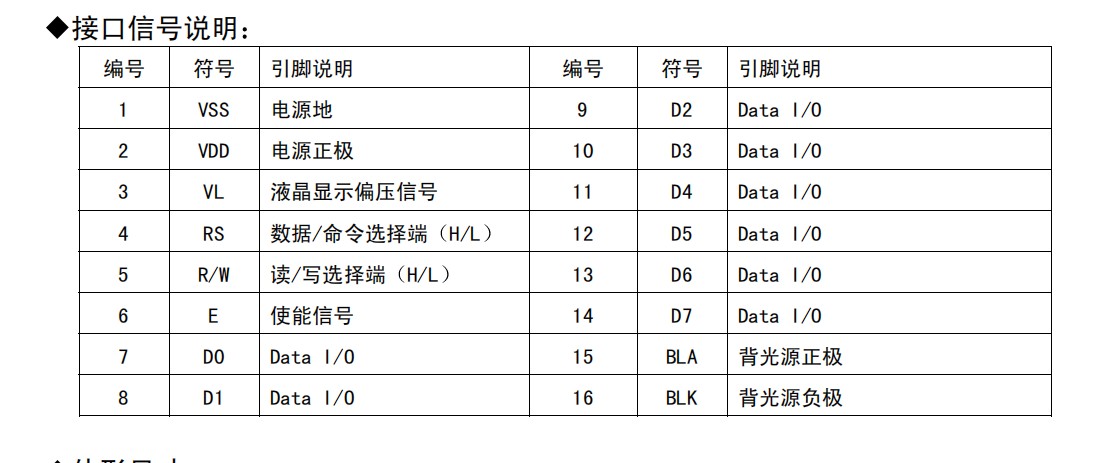

我看了1602官方的引脚图

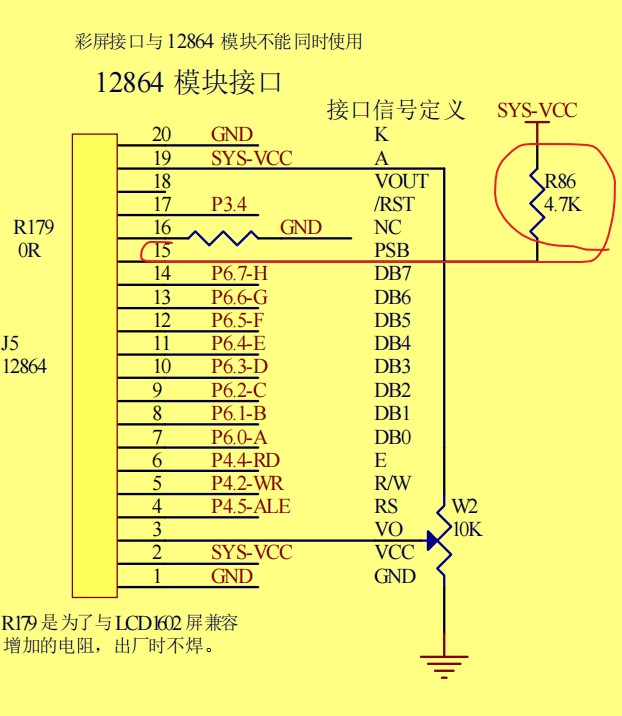

再看看试验箱的引脚图




背光直接接4.7k电阻？ 我说接上背光咋不亮  这里我问下  为啥接这莫大的电阻？？？有啥用处？？

zha***

我买的这个1602是其他开发板带的  都焊接好了   不知道是不是他们给15脚焊接过电阻了


这里官方也没原理图。。但是就是背光不亮  我换到其他5v不带电阻的接口引电  就亮了

zha***

你们的1602背光亮不亮

晓***

我把15 16脚接排针的19 20脚了，正常亮背光。官方实验箱对于老一些的黄绿屏1602非常不友好，背光亮度会很低。
因为黄绿屏的背光电流很大（50mA以上），而1602供电是USB经过自恢复保险、PNP三极管和肖特基二极管的，这几个器件带来的压降挺大的，到1602那里甚至4.5V都不到了。我的实验箱把肖特基二极管全拆掉了，换成了0.5A的自恢复保险，马上好用多了。

so***

图片是12864，12864第15脚是并串接口选择，那个是上拉电阻

乘风***

之前有测过显示是正常的，调节一下W2可调电阻试试。
https://www.stcaimcu.com/forum.p ... tid=192&pid=721

zha***

晓*** 发表于 2024-6-3 14:17
我把15 16脚接排针的19 20脚了，正常亮背光。官方实验箱对于老一些的黄绿屏1602非常不友好，背光亮度会很低 ...

我也是把15脚换成板子上直接5v的就可以了

zha***

so*** 发表于 2024-6-3 14:35
图片是12864，12864第15脚是并串接口选择，那个是上拉电阻

12864  和1602   就差几个接口 功能脚差不多  我就接上了{:5_278:}

zha***

乘风*** 发表于 2024-6-3 14:56
之前有测过显示是正常的，调节一下W2可调电阻试试。
https://www.stcaimcu.com/forum.php?mod=redirect&got ...

那可能是我的1602和你的不太一样？ 我把15脚换成板子上的5v就可以了
