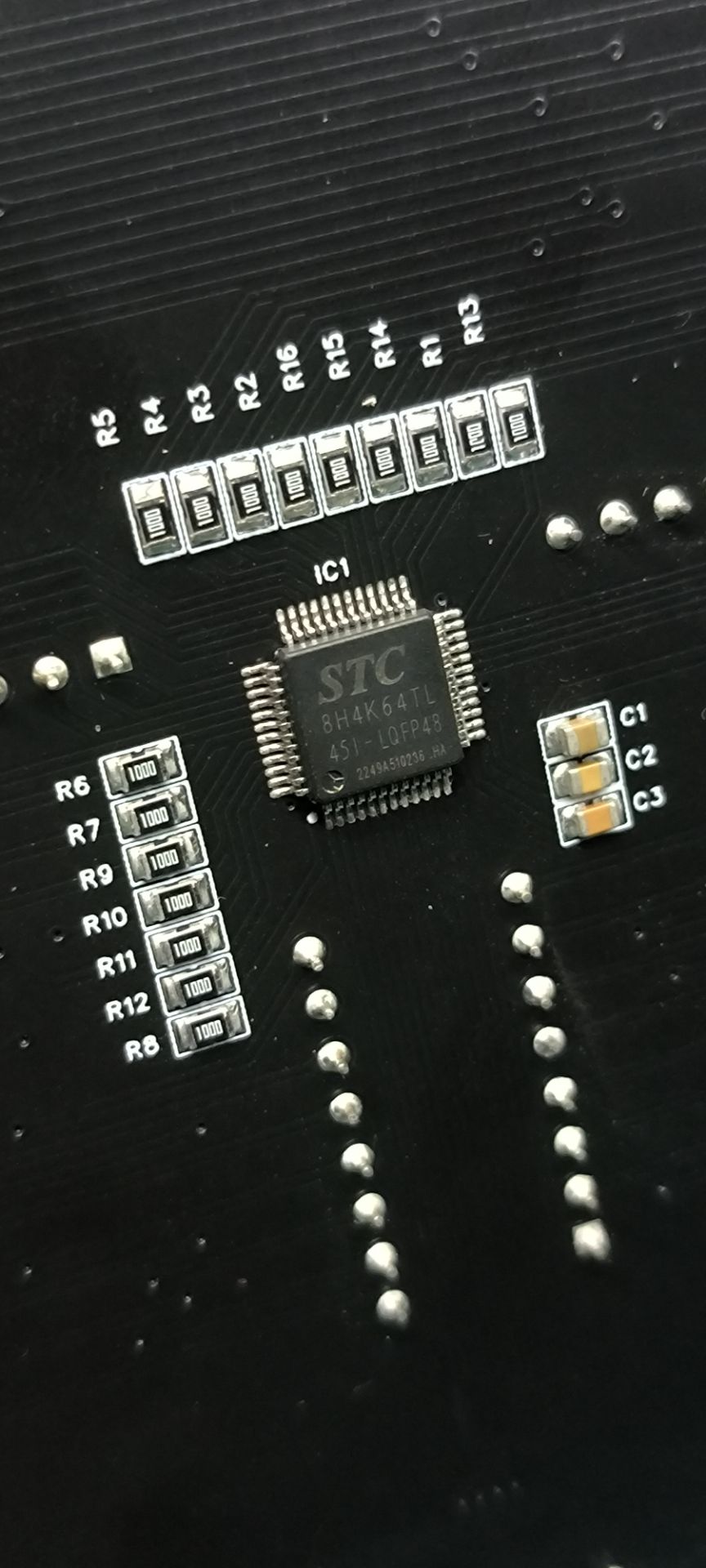

STC8H4K64TL 16*16点阵屏
点阵管都用共阳的，下面两个旋转90度当共阴的用，仅供
学习STC8H4K64TL的硬件LED驱动器和汉字左移算法，
程序仅为LED点阵屏部分，无关内容已删除。

如果无法播放，请点击此处在新窗口打开

https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=7541&pid=69780

#include <STC8G.H>
#include "define.h"
#include <intrins.h>
#include <absacc.h>
#include <string.h>
#include <stdarg.h>
#include <stdio.h>
#include <math.h>

#define LED0 P50
#define LED1 P51
#define LED2 P04
#define LED3 P52
#define LED4 P07
#define LED5 P06
#define LED6 P05
#define LED7 P53
#define TSK0 P54
#define TSK1 P13
#define TSK2 P17
#define TSK3 P16
#define TSK4 P15
#define TSK5 P14
#define TSK6 P11
#define TSK7 P10
#define COM0 P20
#define COM1 P21
#define COM2 P22
#define COM3 P23
#define COM4 P24
#define COM5 P25
#define COM6 P26
#define COM7 P27
#define SEG0 P40
#define SEG1 P41
#define SEG2 P42
#define SEG3 P43
#define SEG4 P44
#define SEG5 P45
#define SEG6 P46
#define SEG7 P47
#define SEG8 P00
#define SEG9 P01
#define SEGA P02
#define SEGB P03
#define SEGC P34
#define SEGD P35
#define SEGE P36
#define SEGF P37

#define                FOSC                11059200UL
#define                BAUD                115200UL
#define                BRT                        (0x10000-FOSC/BAUD/4)

unsigned char Offset_Bit,Offset_String;

unsigned char code String[][16][2]=
{
        #include <0.h>
};

/*----------------------------延时10us@STC-Y6@11.0592MHz----------------------------*/
//void Delay_10us(void)
//{
//        unsigned char i;
//        i=35;
//        while(--i);
//}

/*----------------------------延时x10us----------------------------*/
//void Delay_x10us(unsigned char x)
//{
//        while(x--)
//                Delay_10us();
//}

/*----------------------------延时10ms@STC-Y6@11.0592MHz----------------------------*/
void Delay_10ms(void)
{
        unsigned char i,j;
        _nop_();
        _nop_();
        i=144;
        j=157;
        do
        {
                while(--j);
        }while(--i);
}

/*----------------------------延时x10ms----------------------------*/
void Delay_x10ms(unsigned char x)
{
        while(x--)
                Delay_10ms();
}

void Display_String(void)
{
        unsigned char i;
        unsigned char xdata *p=XBYTE+0xfb10;
        for(i=0;i<8;i++)
        {
                *(p+i)=Offset_Bit<8?(String[Offset_String][i][0]>>Offset_Bit)|(String[Offset_String][i][1]<<(8-Offset_Bit)):(String[Offset_String][i][1]>>Offset_Bit-8)|(String[Offset_String+1][i][0]<<(8-(Offset_Bit-8)));
                *(p+8+i)=Offset_Bit<8?(String[Offset_String][i][1]>>Offset_Bit)|(String[Offset_String+1][i][0]<<(8-Offset_Bit)):(String[Offset_String+1][i][0]>>Offset_Bit-8)|(String[Offset_String+1][i][1]<<(8-(Offset_Bit-8)));
                *(p+16+i)=Offset_Bit<8?(String[Offset_String][i+8][0]>>Offset_Bit)|(String[Offset_String][i+8][1]<<(8-Offset_Bit)):(String[Offset_String][i+8][1]>>Offset_Bit-8)|(String[Offset_String+1][i+8][0]<<(8-(Offset_Bit-8)));
                *(p+24+i)=Offset_Bit<8?(String[Offset_String][i+8][1]>>Offset_Bit)|(String[Offset_String+1][i+8][0]<<(8-Offset_Bit)):(String[Offset_String+1][i+8][0]>>Offset_Bit-8)|(String[Offset_String+1][i+8][1]<<(8-(Offset_Bit-8)));
        }
}

void Init(void)
{
        P_SW2|=EAXFR;
        LED0=0;
        LED1=0;
        LED2=0;
        LED3=0;
        LED4=0;
        LED5=0;
        LED6=0;
        LED7=0;
        P0M0=0x0F; P0M1=0x00;
        P1M0=0x00; P1M1=0x00;
        P2M0=0xFF; P2M1=0x00;
        P3M0=0xF0; P3M1=0x00;
        P4M0=0xFF; P4M1=0x00;
        P5M0=0x00; P5M1=0x00;
        P6M0=0x00; P6M1=0x00;
        P7M0=0x00; P7M1=0x00;
        P0PU=0xF0;
        P5PU=0x0F;
        P2DR=0x00;

        COMEN=0xFF;
        SEGENL=0xFF;
        SEGENH=0xFF;
        LEDCTRL=0xA0;
        LEDCKS=0x00;

        EA=1;

        COM0_DA_L=0x00;
        COM0_DA_H=0x00;
        COM1_DA_L=0x00;
        COM1_DA_H=0x00;
        COM2_DA_L=0x00;
        COM2_DA_H=0x00;
        COM3_DA_L=0x00;
        COM3_DA_H=0x00;
        COM4_DA_L=0x00;
        COM4_DA_H=0x00;
        COM5_DA_L=0x00;
        COM5_DA_H=0x00;
        COM6_DA_L=0x00;
        COM6_DA_H=0x00;
        COM7_DA_L=0x00;
        COM7_DA_H=0x00;
        COM0_DC_L=0x00;
        COM0_DC_H=0x00;
        COM1_DC_L=0x00;
        COM1_DC_H=0x00;
        COM2_DC_L=0x00;
        COM2_DC_H=0x00;
        COM3_DC_L=0x00;
        COM3_DC_H=0x00;
        COM4_DC_L=0x00;
        COM4_DC_H=0x00;
        COM5_DC_L=0x00;
        COM5_DC_H=0x00;
        COM6_DC_L=0x00;
        COM6_DC_H=0x00;
        COM7_DC_L=0x00;
        COM7_DC_H=0x00;
}

void main(void)
{
        Init();
        while(1)
        {
                Offset_Bit++;
                if(Offset_Bit==16)
                {
                        Offset_Bit=0;
                        Offset_String++;
                }
                if(Offset_String==sizeof String/32-1)
                {
                        Offset_String=0;
                }
                Display_String();
                Delay_x10ms(5);
        }
}
复制代码

define.h (5.23 KB, 下载次数: 59)

2024-4-3 00:04 上传

点击文件名下载附件

0.h (40.72 KB, 下载次数: 60)

2024-4-3 00:04 上传

点击文件名下载附件
