PWM不得要领，希望大神解答以下正弦波的幅度，偏移量和正弦表

183443*** · 发表于 2024-3-27 20:30:49

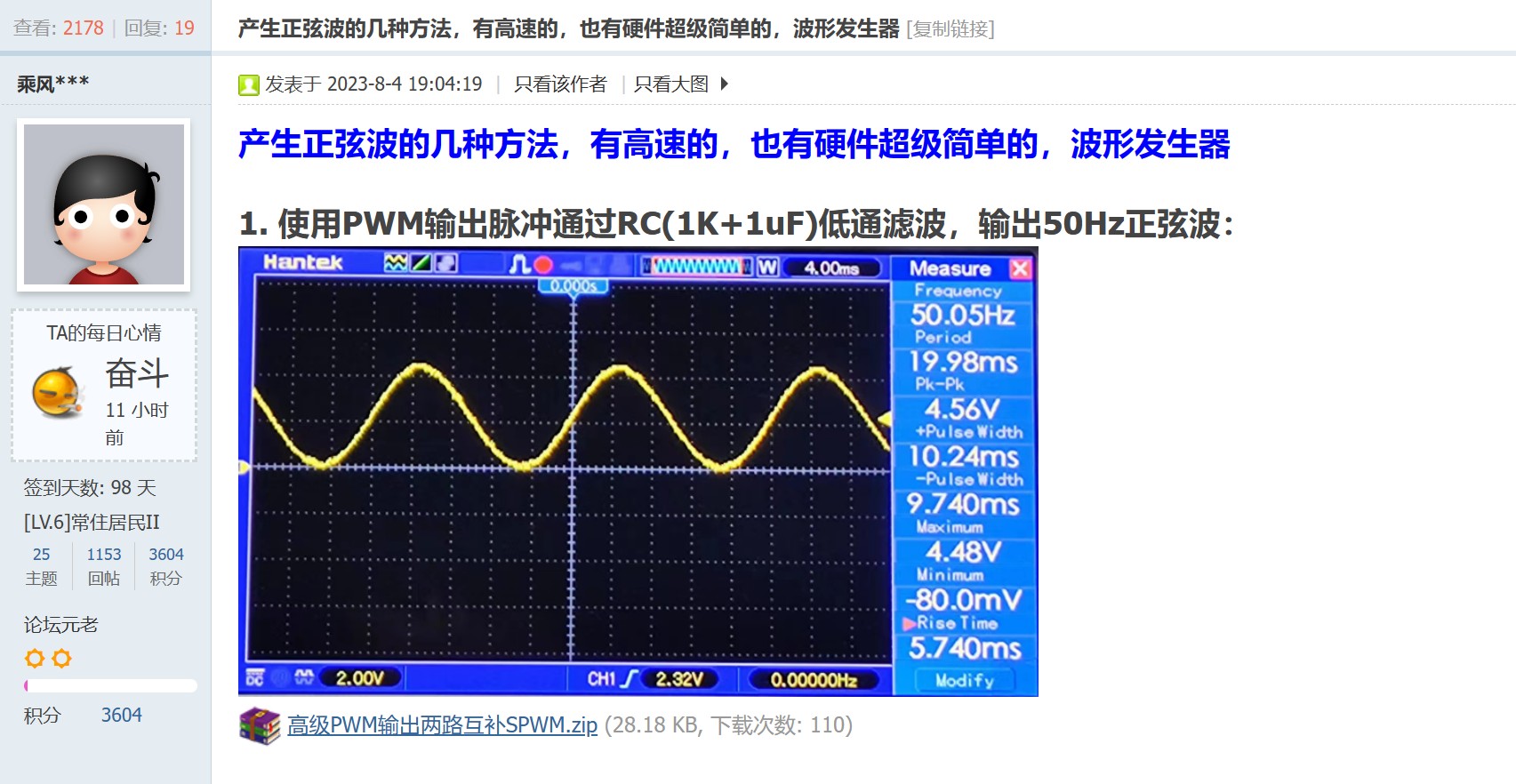

最近在官网下载了这个例程

对着数据手册挨个挨个读了一遍，知道个大概，只能慢慢练习，后来看了提供的excel表，对正弦波的幅度，偏移量和正弦表这几组数据不是很能理解，希望有大佬给老弟整改通俗点的解答，谢谢！

梁*** · 发表于 2024-3-27 21:34:34

如果你对正弦波的幅度、正弦表不理解，那么我解释也很困难，连幅度对应的数据也不理解，我就不知道怎么说了。
我要说的是偏移量，就是将正弦波向上偏移一点，有点类似运放输出的偏置电压。
表中幅度是1150，则PWM变化是0~2300，PWM周期是2400，所以可以上移一点，表中数据上移70.
明白了吗？

183443*** · 发表于 2024-3-27 22:11:33

梁工发表于 2024-3-27 21:34
如果你对正弦波的幅度、正弦表不理解，那么我解释也很困难，连幅度对应的数据也不理解，我就不知道怎么说了 ...

明白了

gentl*** · 发表于 2024-3-27 22:24:27

本帖最后由 gentleman 于 2024-3-27 22:25 编辑

幅度（波峰-波谷）/2
中断表这里是对一个周期200次采样每次采样点对应的值（图上纵坐标）

偏移量梁工解释的很清楚了

183443*** · 发表于 2024-3-27 22:51:05

gentl*** 发表于 2024-3-27 22:24
幅度（波峰-波谷）/2
中断表这里是对一个周期200次采样每次采样点对应的值（图上纵坐标）

谢谢，谢谢

lmy*** · 发表于 2024-6-9 16:56:15

梁*** 发表于 2024-3-27 21:34
如果你对正弦波的幅度、正弦表不理解，那么我解释也很困难，连幅度对应的数据也不理解，我就不知道怎么说了 ...

幅度，我认为是圆半径
