实验箱12864不显示或点不亮的看过来

晓***

本来准备测试一下ST7920液晶屏，发现STC32G实验箱9.4版本上没法正常显示，包括STC8H实验箱9.62版本也是一样的，
调节对比度电位器无论如何都调不好，实测Vo电压最高只有4.6V，连液晶屏输出的Vout电源都被拉低到4.6V，初步怀疑是液晶屏Vout驱动能力不够，或者W2阻值太小

于是查看9.6版本的电路图看有没有更新，但是发现了更严重的问题，9.6版本的箱子Vo信号来自于5V，完全没用液晶屏的VOUT输出，这样很多屏是肯定用不了的，大部分的12864的对比度偏置电压需要5.5V左右，而只有液晶屏的Vout才能提供高于5V的电压，因为Vout是源自于板载电荷泵升压电路。

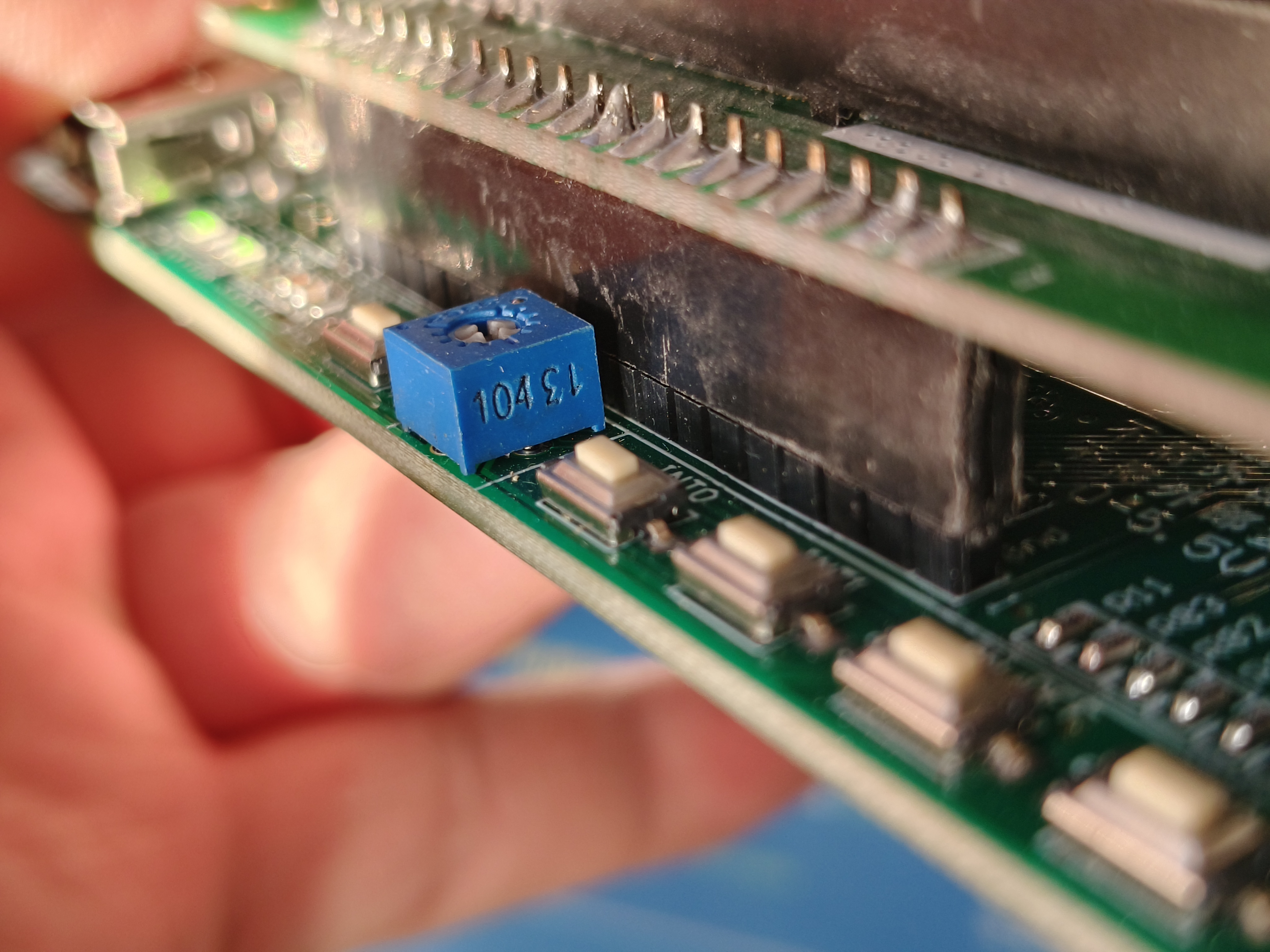

目前STC32G实验箱9.4版本W2由103  10K更换为104  100K后，调整范围变宽，电位器调节到中段即可达到最佳对比度了。
另外，STC32G实验箱9.4版本之后，LCD_RW和LCD_E控制脚发生了交换，也就是P4.4和P4.2，需要留意官方例程里面的备注，不一致的要修改后才能正常显示

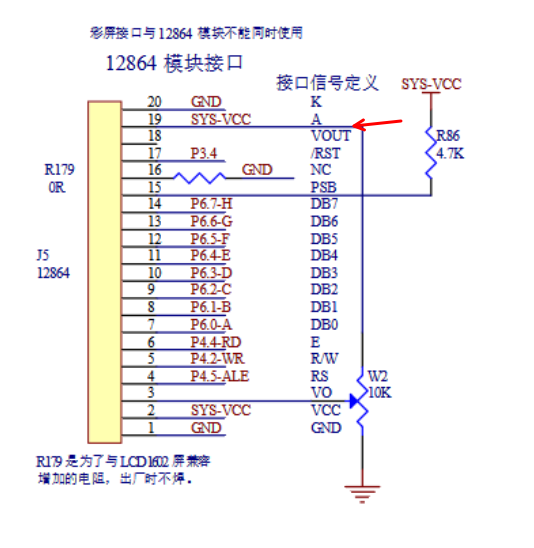

9.4版本原理图

9.6版本原理图

我强烈建议大家买自带调节电位器的版本

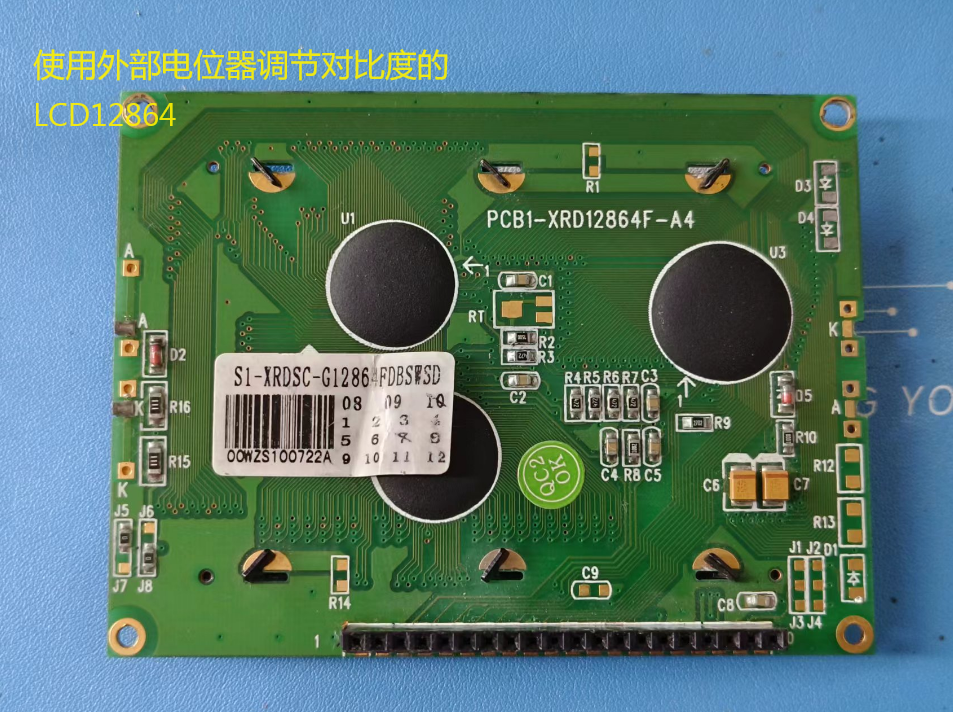

可以很好的避免这类麻烦，具体怎么区分呢，且看下图

duro***

直接插上就能用吗？

so***

引脚定义一样应该可以吧

晓***

so*** 发表于 2024-5-26 11:51
引脚定义一样应该可以吧

引脚定义一样的情况下，还得看液晶模块背面是否自己就有调节电位器，优先调节液晶模块自带的电位器，

晓***

duro*** 发表于 2024-5-26 00:48
直接插上就能用吗？

是的，直接插上就能用的

duro***

电位器好像必须要接，不接不能用。我今天买了电位器，估计后天到。到时候接上看看

so***

duro*** 发表于 2024-5-28 23:59
电位器好像必须要接，不接不能用。我今天买了电位器，估计后天到。到时候接上看看 ...

可以先用PWM控制亮度。

duro***

soma 发表于 2024-5-29 10:13
可以先用PWM控制亮度。

不是亮度问题。是不能显示。

duro***

晓*** 发表于 2024-5-26 13:17
是的，直接插上就能用的

不知道为啥，我的插上不行。我用的官方的代码，啥也没改。st7920的屏插上没显示。

duro***

电位器是用来调节亮度的，不影响显示对吧？
