FreeRTOS for STC32G12K128内核代码解读
    第三章  队列（1）                -Gentleman



这期先给大家介绍一下 FreeRTOS 中的队列，下期再读队列相关代码


1.1 全局变量的缺点
      通过前面的内容，我们了解了，在操作系统中，任务调度是过程比较复杂的。
一旦任务数量增多，我们很难判断出任务执行的顺序。
        而我们在任务与任务，或者中断之间，经常需要 数据的传递
        在裸机程序中，我们往往采用全局变量的方式传递数据。
        但在操作系统中，由于任务执行顺序的不确定，导致全局变量的值，可能被其他任务使用/修改。导致程序逻辑出现问题
       所以，RTOS 中提供了  队列  来解决这个问题
1.2 队列
      直接写一个例程 ，来带大家了解 队列

     1.2.1创建队列xQueueCreate()
               先定义一个队列 和一个对照用的全局变量


               在main中 创建队列 （函数内部下期在分析）

                xQueueCreate() 的两个参数一个是队列长度，一个是队列中一项的大小

           写几个任务
                  发送任务
      1.2.2发送到队列xQueueSend()      默认是插队尾
portTASK_FUNCTION( vTaskSend, pvParameters )

{

    UNUSED( pvParameters );
    while(1)
    {
        int value_loacl = 10;
        value_global = 10;                                      //全局变量
        if (queue != NULL)
        {
            xQueueSend(queue, &value_loacl, 100);               //队列
        }
        vTaskDelay(50);
    }
    vTaskDelete(NULL);
}

          解释一下，这里定义一个局部变量 value_local =10
                   如果队列申请成功，就把 局部变量 value_local 送进队列
                    xQueueSend()
             参数1  队列
             参数2  发送到队列内值的地址
             参数3  如果队列满则阻塞的时间
                   给全局变量也赋值 对照用

           修改了全局变量的其他任务（模拟操作系统运行中，各种可能影响全局变量的情况）：
         portTASK_FUNCTION( vTaskOther, pvParameters )

{

    UNUSED( pvParameters );
    while(1)
    {
        value_global = 20;                                     //全局变量

        vTaskDelay(10);
    }
    vTaskDelete(NULL);
}


       1.2.3队列接收xQueueReceive()
                  接受任务：
            portTASK_FUNCTION( vTaskRec, pvParameters )

{

    UNUSED( pvParameters );
    while(1)
    {
        int value_Rec;
        if (queue != NULL)
        {
            xQueueReceive(queue, &value_Rec, 20);

            printf("队列接收：%d\r\n", value_Rec);
            printf("全局变量：%d\r\n", value_global);

        }
        vTaskDelay(20);
    }
    vTaskDelete(NULL);
}


            接收队列中的数据
            xQueueReceive();
        参数1 队列；
        参数2 接受数据存放的地址；
        参数3  队列空则阻塞的时间；
            打印队列接收的数据  和全局变量的数据



      在main中建立任务
void main( void )

{
    /* 系统初始化 */
    vSystemInit();

    /* 创建任务 */
    queue = xQueueCreate( 100, sizeof( int ) );

    if (queue != NULL)
    {
        xTaskCreate( vTaskSend, "TaskSend", 100, NULL, 1, NULL );           //发送任务
        xTaskCreate( vTaskOther, "TaskOther", 100, NULL, 1, NULL );         //修改变量的其他任务
        xTaskCreate( vTaskRec, "TaskRec", 100, NULL, 2, NULL );             //接受任务
    }

    /* 启动任务调度器开始任务调度 */
    vTaskStartScheduler();

    /* 正常情况下不会运行到此处 */
    while (1);
}

       让接受任务的优先级高一点

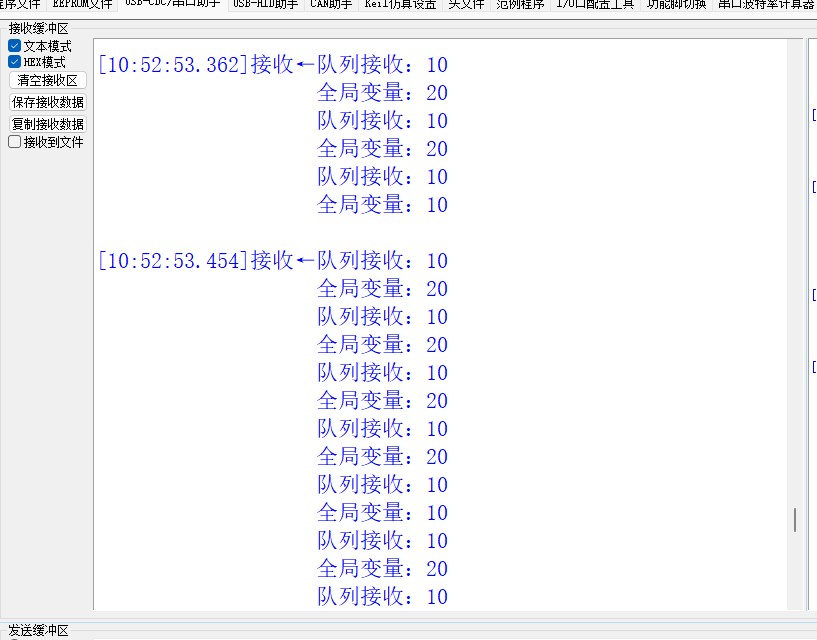

1.3 串口打印信息

       看一下运行结果

          可以看到 队列接收的值 一直为10
       全局变量的值 由于其他任务的影响是  10 或者20
