【STC-USB Link1D】 仿真器/全自动烧录器,USB转双串口 的用法介绍

[复制链接]

该用户从未签到

571

主题

1万

回帖

1万

积分

管理员

积分
14751
发表于 2024-3-4 21:01:51 | 显示全部楼层 |阅读模式
【STC-USB Link1D】 仿真器/全自动烧录器,
USB转双串口 的用法介绍,大家一起来介绍
STC-USB Link1D仿真器/全自动烧录器,USB转双串口 的用法介绍:

HID自动停电上电烧录 + 2CDC自动烧录/仿真和转串口 + SWD仿真,  USB复合设备
1, USB-HID转串口 烧录,
不需要安装任何USB驱动
===支持 自动 停电/上电, 不需要手动:
      【STC-USB-HID-UART1(Link1)】
2, USB-CDC, USB转串口
,WIN10及以后的系统是不需要安装驱动的
===【STC-USB-CDC1-UART1 (COMx), Link
          USB串口1

          烧录 | 不支持自动停电上电,普通USB转串口
          串口仿真 | 支持自动停电上电
          SWD仿真| 支持自动停电上电,这个其实是 USBSWD,只是用的相同 UART1的2个I/O

===【STC-USB-CDC2-UART2 (COMy), Link
          USB串口2普通USB转串口

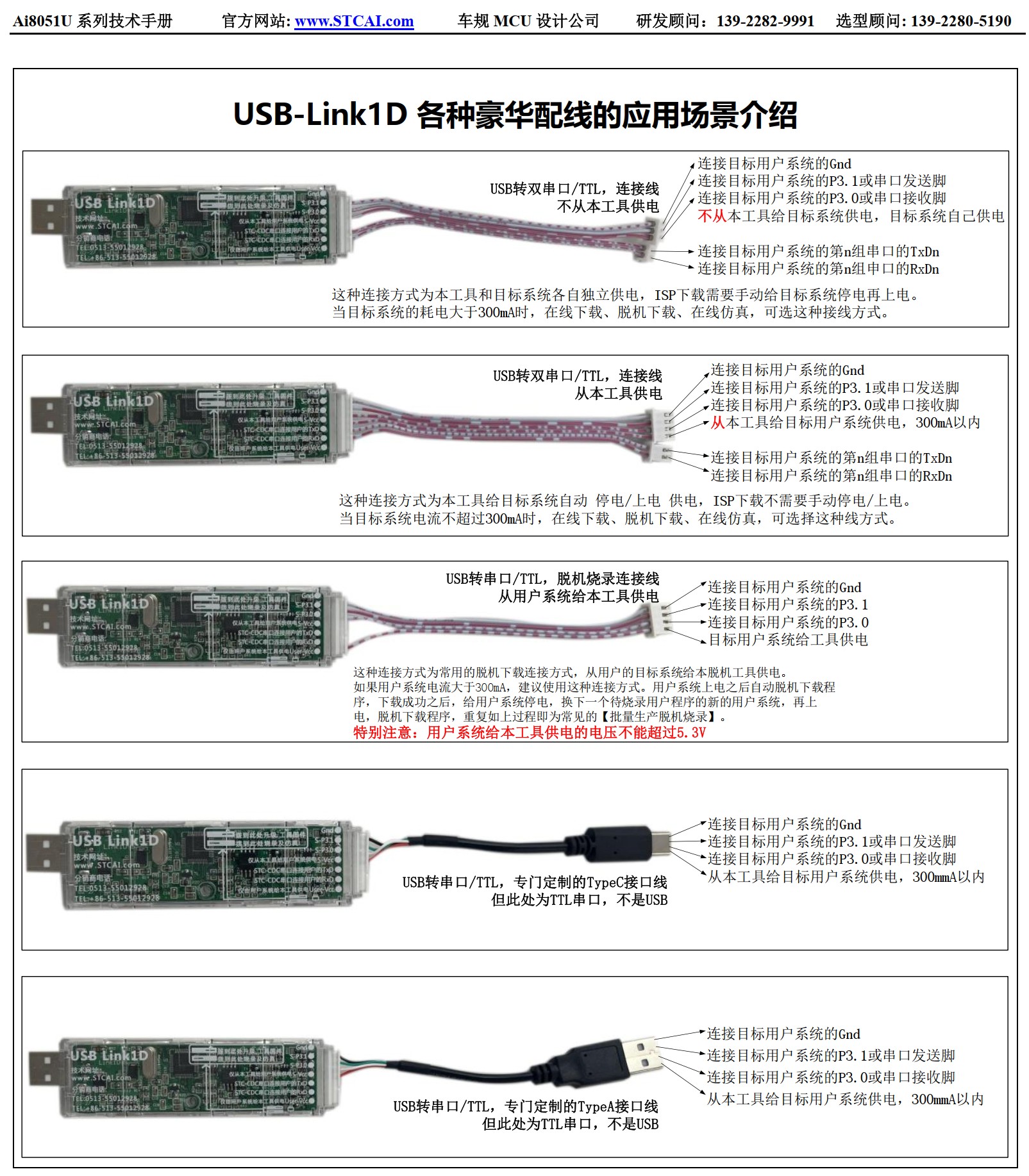

上面是第二代配的全套线,前2条是专门定制的支持2组独立串口的线
RMB35是亏本销售,
还有每个软件工程师 【免费+包邮 】一个的贴心政策
上面是第代配线,还是第二代配线更人性化,直接支持串口
====================================================
如何让 STC-ISP 烧录工具 支持 3.3V ISP-烧录
STC-USB Link1D ,工具】
===可以通过软件设置,输出 3.3V/还是5V,
===对早期的非宽电压芯片,
        直接根据型号知到是5V-MCU还是3.3V-MCU,
        自动输出 5V3.3V




一箭双雕USB双串口,工具】
===要手工跳线, 选择 3.3V / 5V


面是第一代配线,还是第二代配线更人性化,直接支持串口
如何找到 STCMCU 商铺
1. 可以扫描上方微信二维码进入关注 STCMCU 公众号,通过公众号菜单进入;
2. 也可直接在微信搜索 STCMCU,关注公众号或直接进入STCMCU 商铺。

回复 送花

使用道具 举报

该用户从未签到

571

主题

1万

回帖

1万

积分

管理员

积分
14751
 楼主| 发表于 2024-3-4 21:05:41 | 显示全部楼层







STC的烧录器要是用 USB-TypeC 插头下载用户程序就好了
===USB-TypeC 插头下载线现在是标配线
===USB-TypeA 插头下载线现在是标配线


SIP7<===>USB-TypeC 插头/线 在 【STC-USB Link1D】 上是标配
SIP7<===>USB-TypeA 插头/线 在 【STC-USB Link1D】 是标配



回复 支持 1 反对 0 送花

使用道具 举报

该用户从未签到

571

主题

1万

回帖

1万

积分

管理员

积分
14751
 楼主| 发表于 2024-3-4 21:07:38 | 显示全部楼层

STC-USB Link1D
可以支持 SWD仿真,在线下载,脱机下载,及 扩展的 2组 USB-CDC 串口


STC-USB Link1D  = SWD仿真         +        USB-CDC 串口
STC-USB Link1D  = USB-CDC 串口1 +         USB-CDC 串口2
STC-USB Link1D  = U8W-Mini         +         USB-CDC 串口
