STC8/STC32没有硬件USB的都可以USB直接下载了

[复制链接]

154

主题

2213

帖子

6435

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6435
发表于 2022-12-14 10:37:54 | 显示全部楼层 |阅读模式
网友问:
STC8/STC32没有硬件USB的都可以USB直接下载了,都知道速度足够快,就可以软件模拟USB
===但软件有啥要求 ?

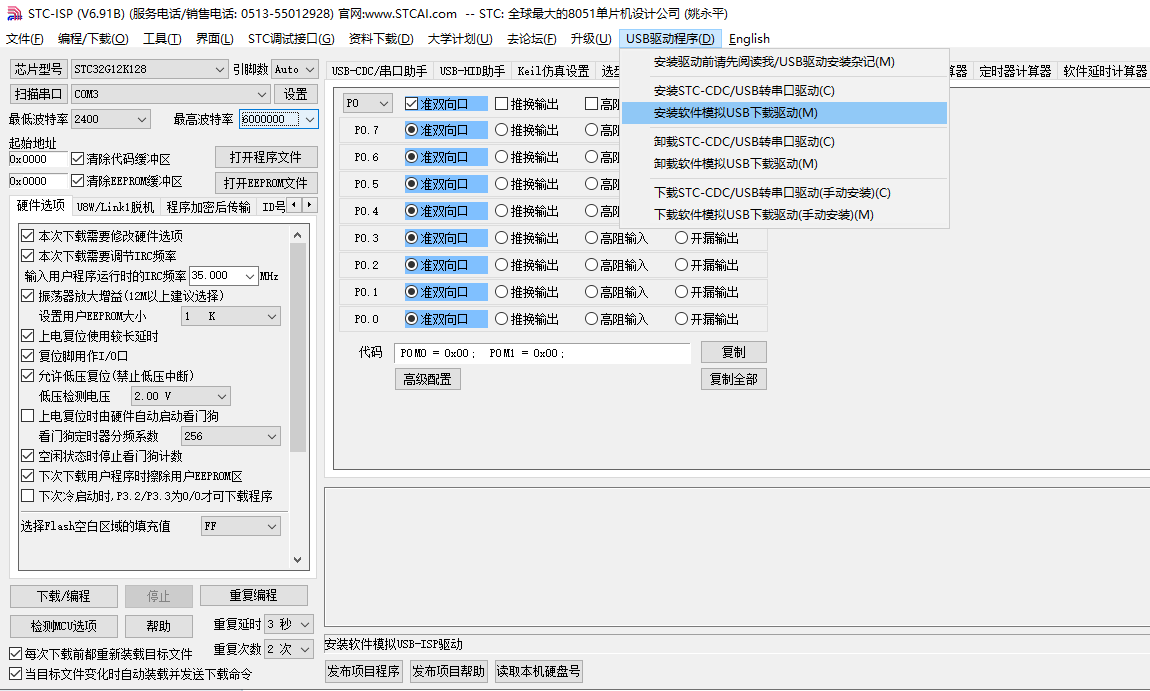

答:就是点下面这个按钮,STC-ISP 用 V6.91J 或以上版本
STC8/STC32没有硬件USB的都可以软件模拟USB下载了-1.png
安装上图菜单中的 【USB驱动程序 | 安装软件模拟USB下载程序驱动】即可
STC8/STC32没有硬件USB的都可以软件模拟USB下载了-1.png

回复

使用道具 举报

154

主题

2213

帖子

6435

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6435
 楼主| 发表于 2022-12-14 10:40:47 | 显示全部楼层
回复 支持 反对

使用道具 举报

154

主题

2213

帖子

6435

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6435
 楼主| 发表于 2022-12-14 10:43:56 | 显示全部楼层
如果是MCU工作在5V, 要加2个3.6V的稳压管
USB电气特性规范要求,要确保 [P3.0/D-,P3.1/D+], 对外输出在3.6V以下
回复 支持 反对

使用道具 举报

154

主题

2213

帖子

6435

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6435
 楼主| 发表于 2022-12-18 11:12:28 | 显示全部楼层
回复 支持 反对

使用道具 举报

2

主题

21

帖子

122

积分

注册会员

Rank: 2

积分
122
发表于 2022-12-18 14:13:00 | 显示全部楼层
我一般案子都用P30&31接PL2303/CH340,USB转串口,因为都预留了串口通讯接口.计划下一个STC32案子还是用串口ISP下载兼串口通讯.

点评

USB-CDC/就是串口,没必要为了串口再增加USB转串口芯片了, 下面这个串口助手和USB-CDC虚拟串口都统一了  详情 回复 发表于 2023-1-26 10:54
回复 支持 反对

使用道具 举报

154

主题

2213

帖子

6435

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6435
 楼主| 发表于 2022-12-18 14:28:18 | 显示全部楼层
也可以用 :
1,免费+包邮的 专业级的 【STC-USB Link1D】 自动停电/上电下载程序,USB 转串口的下载速度是 6M bps 的下载速度
2,免费+包邮的 专业级的【一箭双雕之USB 转双串口】自动停电/上电下载程序,USB 转串口的下载速度是 6M bps 的下载速度

回复 支持 反对

使用道具 举报

154

主题

2213

帖子

6435

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6435
 楼主| 发表于 2022-12-18 14:30:06 | 显示全部楼层


强大的 STC-USB Link1D
STC-USB Link1D 可以支持 SWD仿真,
在线下载-自动停电/上电,脱机下载-自动停电/上电,
及 扩展的 USB-CDC 串口
STC-USB Link1D  = SWD仿真         +        USB-CDC 串口
STC-USB Link1D  = USB-CDC 串口1 +         USB-CDC 串口2
STC-USB Link1D  = U8W-Mini         +         USB-CDC 串口



回复 支持 反对

使用道具 举报

154

主题

2213

帖子

6435

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6435
 楼主| 发表于 2022-12-18 14:33:09 | 显示全部楼层

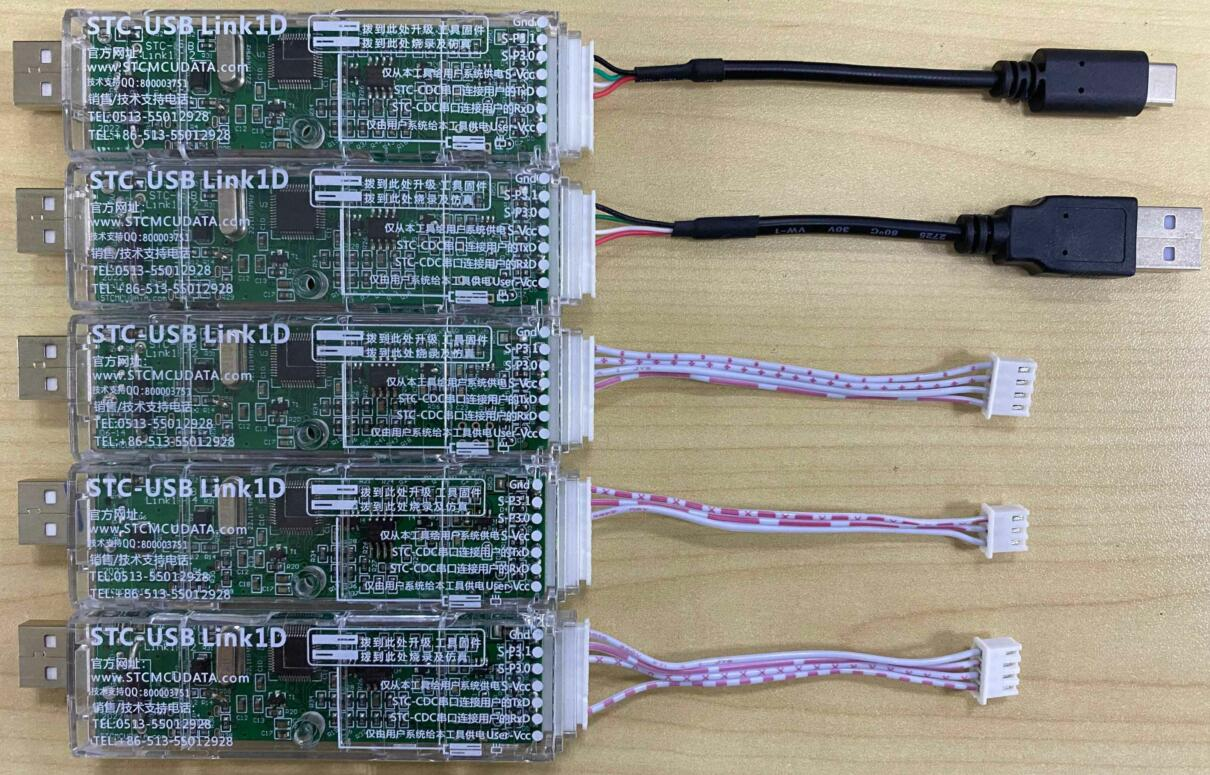

STC-USB Link1D 通过 SIP7<===>SIP4 的线 对 屠龙刀,
USB转串口下载程序,6M bps,自动停电/上电烧录

一箭双雕之USB转双串口之通过 SIP7<===>USB-TypeA 的线 对 实验箱V9.6,
USB转串口下载程序,6M bps,自动停电/上电烧录

一箭双雕之USB转双串口之通过 SIP7<===>USB-TypeC 的线 对 实验箱V9.6,
USB转串口下载程序,6M bps,自动停电/上电烧录

一箭双雕之USB转双串口之通过 SIP7<===>SIP4 的线 对 实验箱V9.6,
USB转串口下载程序,6M bps,自动停电/上电烧录

回复 支持 反对

使用道具 举报

154

主题

2213

帖子

6435

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6435
 楼主| 发表于 2022-12-18 14:42:30 | 显示全部楼层

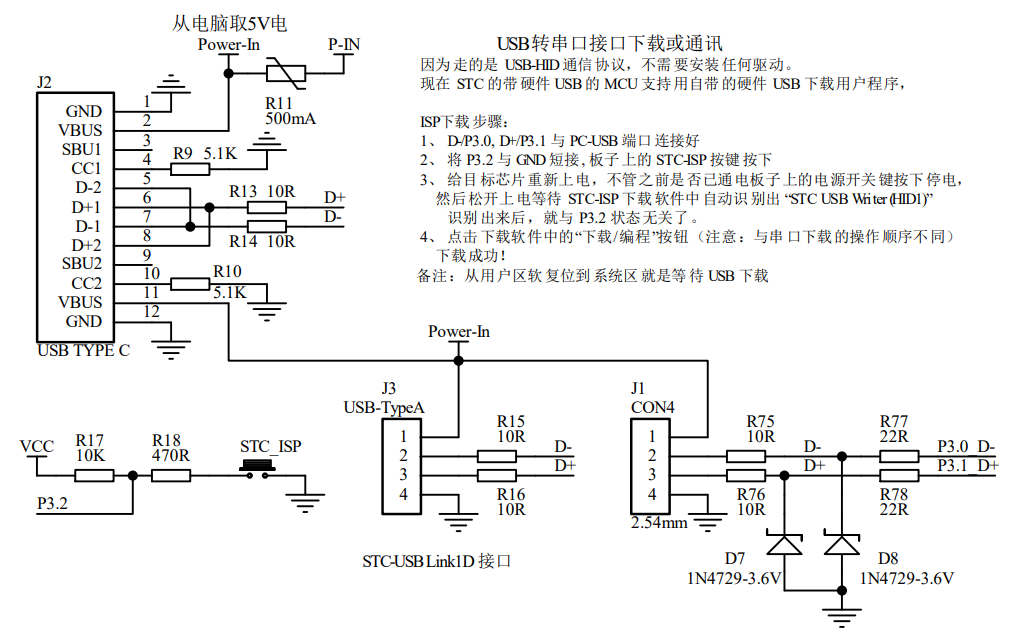

下面这个电路既可以 USB 直接下载,
又可以用STC专业级的USB转串口工具,串口以6MHz 的 bps 高速全自动下载,
不用你手工停电/上电, STC专业工具自动做了,还 免费 + 包邮 送您
回复 支持 反对

使用道具 举报

154

主题

2213

帖子

6435

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6435
 楼主| 发表于 2022-12-18 14:45:32 | 显示全部楼层

一般不需要D7/D8, 只有MCU没有硬件USB, 软件模拟USB下载,且MCU 工作在5V 时才需要

还可以用 USB转串口 下载程序
强大的 STC-USB Link1D
STC-USB Link1D 可以支持 SWD仿真,在线下载-自动停电/上电,脱机下载-自动停电/上电,
及扩展的 USB-CDC 串口2,波特率支持6M bps /3M/4M/2M/1.5M/1M/...及各种常规低速波特率
STC-USB Link1D  = SWD仿真         +        USB-CDC 串口
STC-USB Link1D  = USB-CDC 串口1 +         USB-CDC 串口2
STC-USB Link1D  = U8W-Mini         +         USB-CDC 串口
回复 支持 反对

使用道具 举报
