请教关于读取多路PWM的问题

czl***

修改一下，我用的是32G8K64,
我的目的是需要读取4路PWM的高电平宽度，然后还要输出2路PWM，
但是按照我学习例程的方法只能读取2路，不会读取4路，
请哪位大神指导一下，谢谢！程序如下：




void PWM_Config()                                                        // PWM初始化设置
{
//--------------------------PWMA设置-CC1捕获上升沿、CC2捕获下降沿-----------------------
        PWMA_CCER1 = 0x00;                                        // 关闭通道
        PWMA_CCMR1 = 0x01;                                         // CC1通道配置为输入，映射在TI1FP1上
        PWMA_CCMR2 = 0x02;                                         // CC2通道配置为输入，映射在TI1FP2上
        PWMA_CCER1 = 0x11;                                        // 使能CC1、CC2通道
        PWMA_CCER1 |= 0x00;                                        // 设置CC1捕获上升沿
        PWMA_CCER1 |= 0x20;                                        // 设置CC2捕获下降沿

        PWMA_CCER2 = 0x00;                                        // 关闭通道
        PWMA_CCMR3 = 0x01;                                         // CC3通道配置为输入，映射在TI1FP3上
        PWMA_CCMR4 = 0x02;                                         // CC4通道配置为输入，映射在TI1FP4上
        PWMA_CCER2 = 0x11;                                        // 使能CC3、CC4通道
        PWMA_CCER2 |= 0x00;                                        // 设置CC3捕获上升沿
        PWMA_CCER2 |= 0x20;                                        // 设置CC4捕获下降沿

        PWMA_IER = 0x1e;                                                 // 使能CC2捕获中断
        PWMA_CR1 |= 0x01;                                         // 使能PWMA计数器,启动PWM定时器


        PWMB_PSCRH = (u16)(PWMB_PSC >> 8);
        PWMB_PSCRL = (u16)(PWMB_PSC);        // 预分频

        PWMB_CCER1 = 0x00;                                        // 关闭通道
        PWMB_CCMR1 = 0x60;                                         // 通道模式配置为输出，PWM模式1
        PWMB_CCMR2 = 0x60;          //原值0x30   设置 CC6 为 PWMB 输出模式，翻转电平
        PWMB_CCER1 = 0x11;                                        // 使能捕获/比较通道5，使能CCR预装载,原来值05

        PWMB_CCR5H = (u16)(22 >> 8);
        PWMB_CCR5L = (u16)(22 );
        PWMB_CCR6H = (u16)(22 >> 8);                                // 设置 CC6 初始占空比 0 %
        PWMB_CCR6L = (u16)(22 );

        PWMB_ARRH = (u16)(PWMB_PERIOD >> 8);
        PWMB_ARRL = (u16)(PWMB_PERIOD);                        // 设置周期

        PWMB_ENO = 0x55;                                                // 使能PWM5,6,7,8输出
        PWMB_BKR = 0x80;                                                // 使能PWMB主输出
        PWMB_CR1 |= 0x01;                                         // 使能PWMB计数器,启动PWM定时器

}

神***

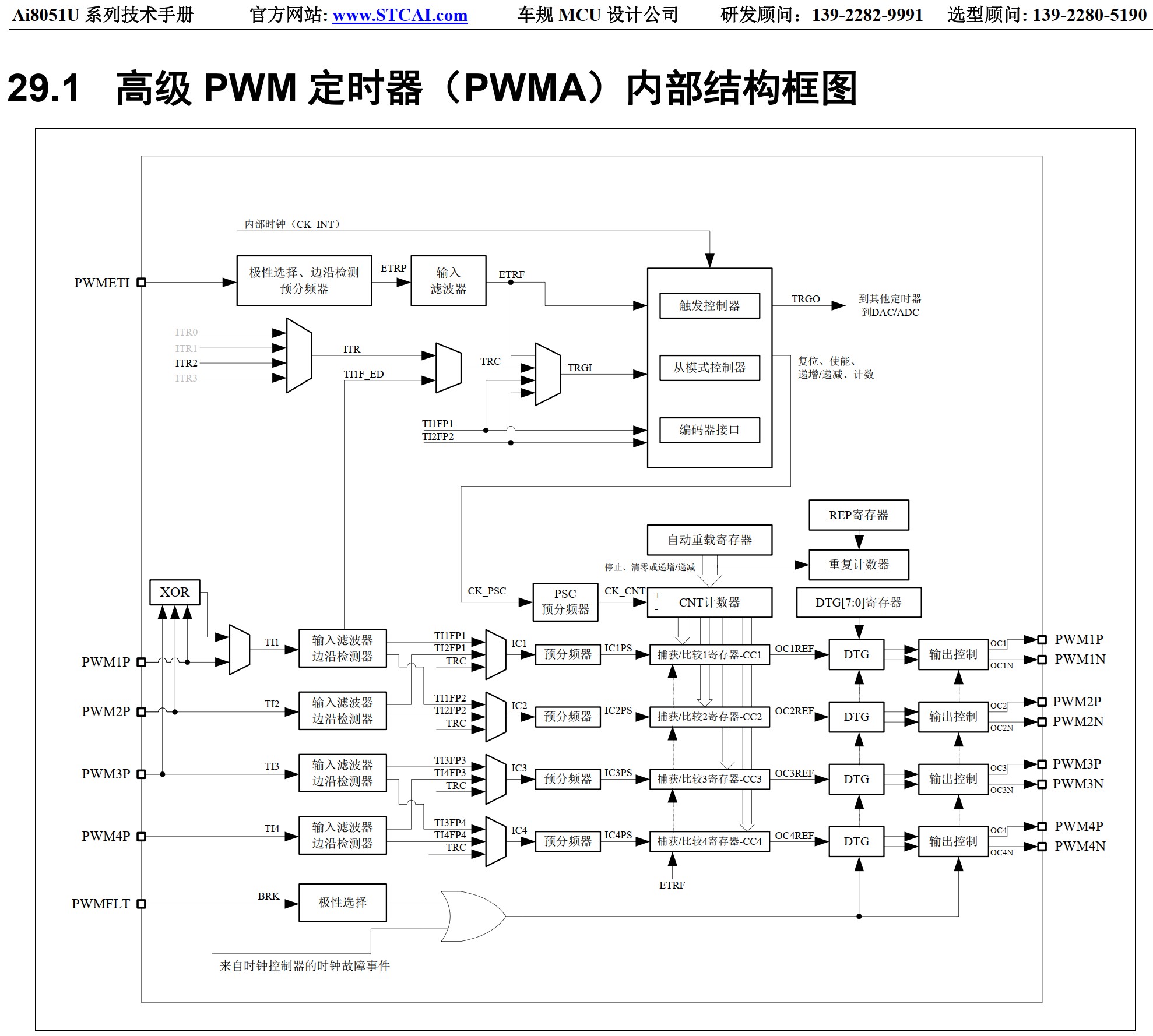

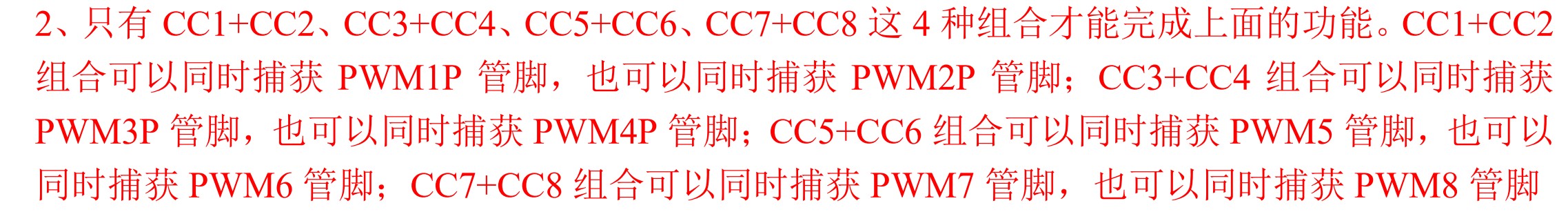

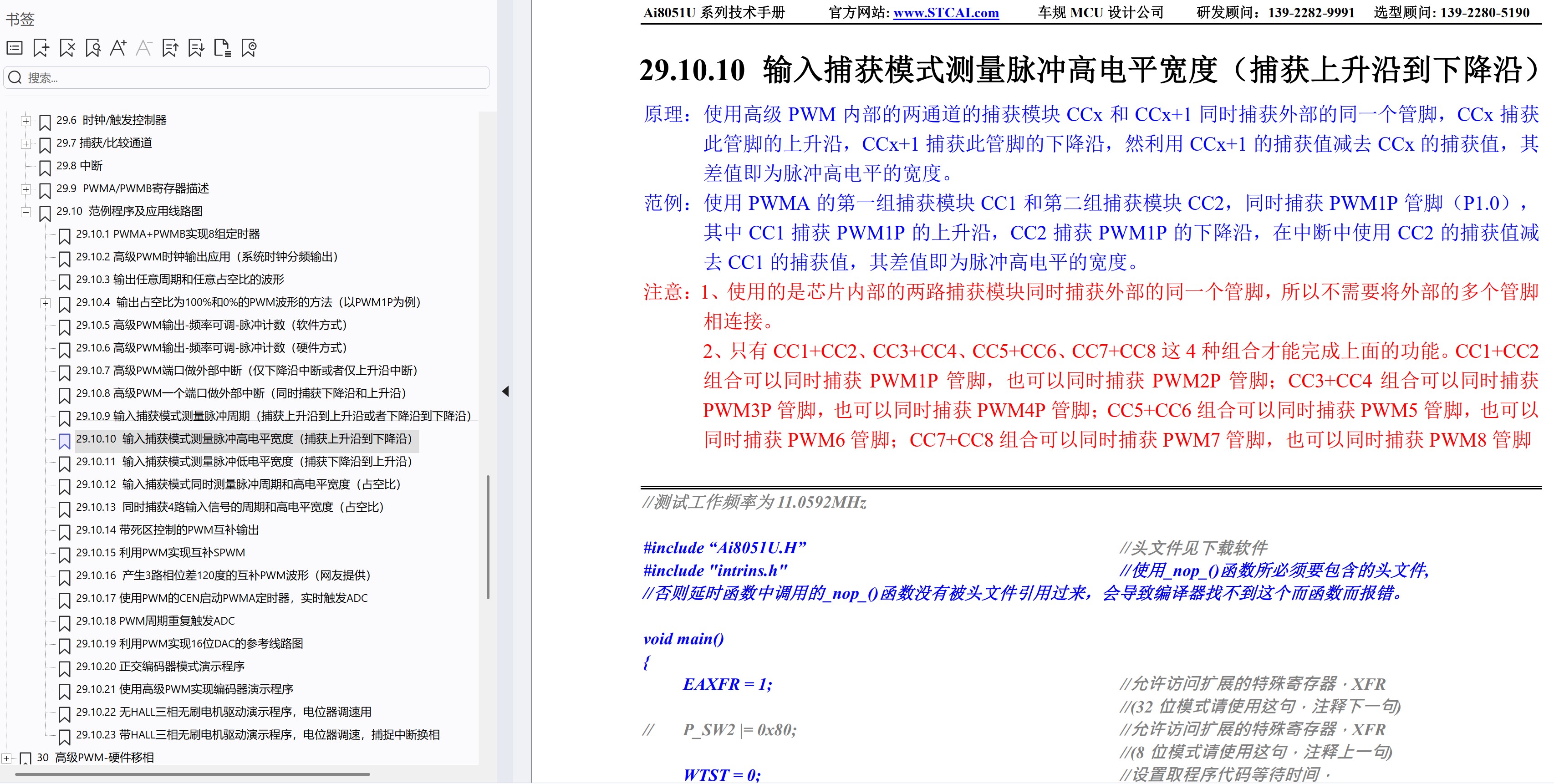

Ai8051U 可以









以上，这捕捉 4路 高电平输入

下面还有 3路 PCA/CCP/PWM 做 3路 PWM 输出

https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

梁***

如果要测量高电平时间和周期时间，则2个PWM通道只能测1路输入信号。
如果只测量高电平时间，则一组PWM能测4路信号，
但4路信号的最小高电平时间或最小低电平时间有限制，不能小于4us，
因为要进入中断读取处理数据。

上述两种方式处理方法不同，你需要哪一种？

王***

如果是使用PWMA和PWMB的情况下，就是只能捕获2路高电平宽度，输出4路PWM
不过，如果你捕获的高电平信号比较宽的情况下，可以尝试CC1设置上升沿，捕获后记下当前的PWM计数值，然后切换到下降沿捕获，再次捕获后再切换回上升沿，如此循环。就可以一组PWM同时捕获4路PWM高电平了
不过唯一需要注意的就是，切换PWM寄存器需要时间，如果高电平时间比较短，那么就没办法用这个方法了

czl***

梁*** 发表于 2025-6-4 16:57
如果要测量高电平时间和周期时间，则一组PWM只能测2路信号。
如果只测量高电平时间，则一组PWM能测4路信号 ...

我只测量高电平时间，时间在1000US以上，就是不会处理，采集高电平时间后根据时间去调节2路输出的PWM占空比

czl***

王*** 发表于 2025-6-5 07:50
如果是使用PWMA和PWMB的情况下，就是只能捕获2路高电平宽度，输出4路PWM
不过，如果你捕获的高电平信号比较 ...

这个有例程可以看下吧？

梁***

czl*** 发表于 2025-6-5 14:04
我只测量高电平时间，时间在1000US以上，就是不会处理，采集高电平时间后根据时间去调节2路输出的PWM占空 ...

测量4路高电平时间，去调节2路PWM输出，请详细说出其映射关系，否则没人能知道你想要什么。

王***

czl*** 发表于 2025-6-5 14:06
这个有例程可以看下吧？

可以看下技术手册

czl***

梁*** 发表于 2025-6-5 14:44
测量4路高电平时间，去调节2路PWM输出，请详细说出其映射关系，否则没人能知道你想要什么。 ...

他们之间没有关系，我只是在这个项目里需要同时读取4路PWM的高电平时间，然后还需要用到2路PWM输出

梁***

czl*** 发表于 2025-6-5 19:00
他们之间没有关系，我只是在这个项目里需要同时读取4路PWM的高电平时间，然后还需要用到2路PWM输出 ...

请下载参考：
03-PWMA-4个捕获通道
04-PWMB-4个捕获通道

STC8H系列-高级PWM范例程序下载，2024/1/3 更新
https://www.stcaimcu.com/thread-1779-1-1.html
(出处: 国芯技术交流网站)

STC32G-高级PWM范例程序下载
https://www.stcaimcu.com/thread-1778-1-1.html
(出处: 国芯技术交流网站)
