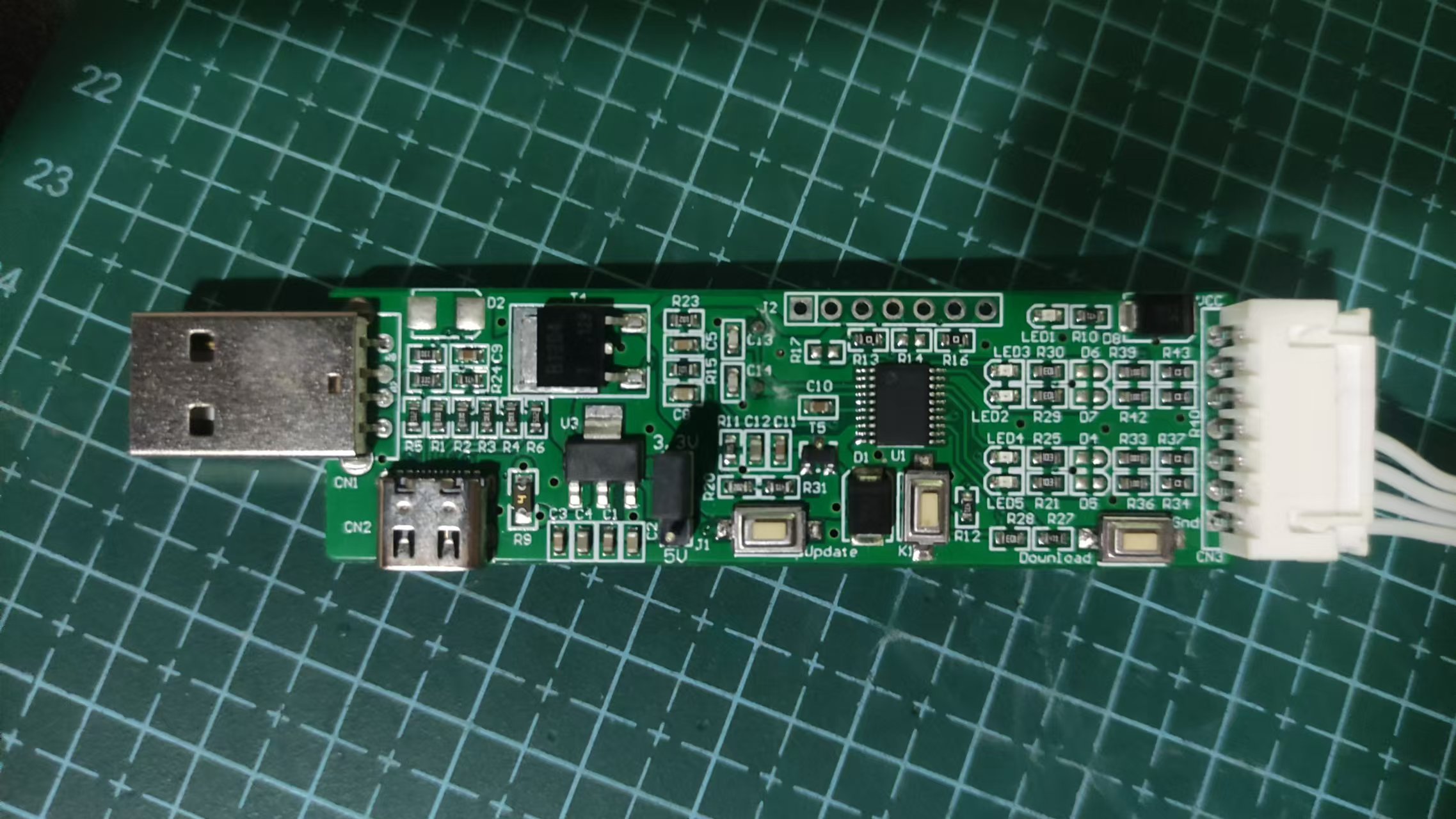

一箭双雕上面三个稳压二极管分别作用是什么呢?

vb2***

1,三个稳压二极管分别是起到什么作用哦?

2,分别对哪些进行保护?

3,哪个最重要?

4,我自己的理解 中间那个D1 应该是保护单片机的. .. 右边的D8应该是自己通电断电保护 VCC 整个电路

那么推算出来左边的D2应该就是保护SVCC那一路吗?

5,如果我自己画板子加上二极管,想省元件的话, 是否 一个稳压二极管, 一个10PF电容,就能起到保护作用.不用那个470欧的电阻,还有22uf的电容

VC***

在哪呢稳压二极管？

哦，你说的那个大的D呀，这个是做ESD防护的。如果不准备适应恶劣的强静电强冲击环境。防护器件全都可以省去。

芯片本身就有一定的自我防护能力。只有提高要求，才需要更强的防护

VC***

wnag*** 发表于 2024-12-18 22:17
他说的应该是D1 D2 D8

嗯嗯是的，我刚刚注意到这三个管子

vb2***

VC*** 发表于 2024-12-18 22:12
在哪呢稳压二极管？

哦，你说的那个大的D呀，这个是做ESD防护的。如果不准备适应恶劣的强静电强冲击环境。 ...

就是D1 D2 D8,
我看到淘宝卖的那个 他把你说的那个ESD保护,换成了 5v6 0.5w稳压二极管
我以为那个就是稳压二极管
我还买了三个研究

vb2***

wnag*** 发表于 2024-12-18 22:17
他说的应该是D1 D2 D8

还是大兄弟了解我

VC***

vb2*** 发表于 2024-12-18 22:51
就是D1 D2 D8,
我看到淘宝卖的那个 他把你说的那个ESD保护,换成了 5v6 0.5w稳压二极管
我以为那个就是稳 ...

确实STC官方说这个是稳压管，但是这个电路没有输入电阻，稳压管肯定不是这么用的

但是稳压管确实可以用做低成本的ESD防护，比专门的TVS要便宜很多

如果要具体分析作用，那就是：

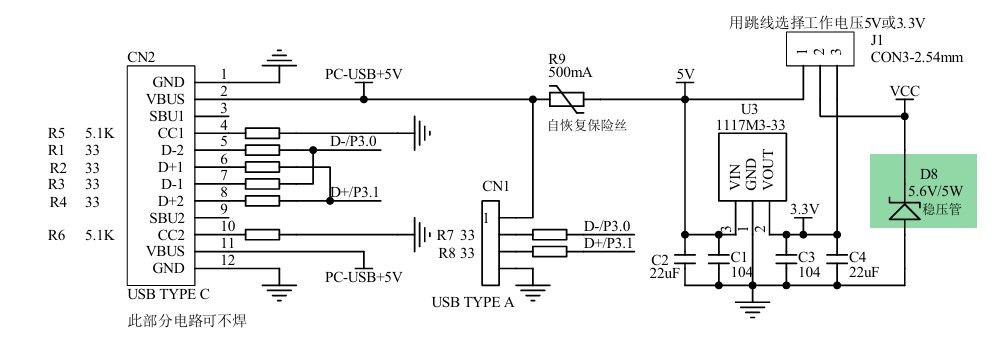

吸收来自7pin端子的VCC的冲击
或

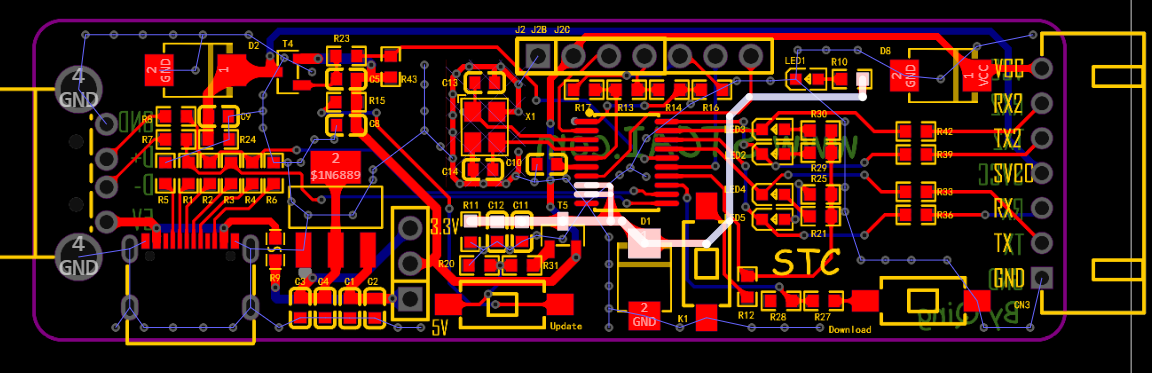

防止来自USB或3.3V LDO的冲击损伤VCC上的设备

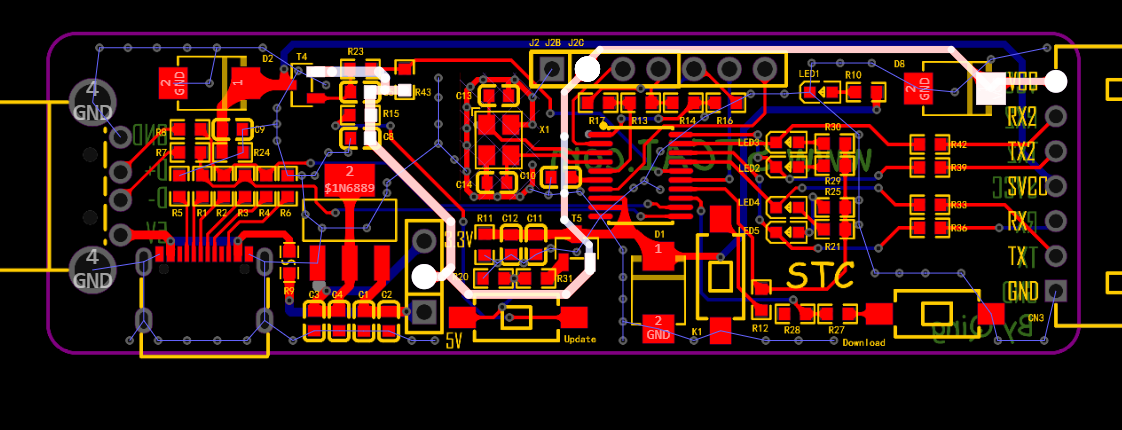

防止来自VCC的冲击侵入M_VCC，损伤一箭双雕主控

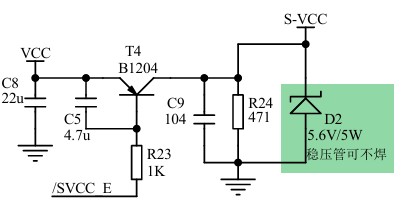

吸收来自7pin端子的S-VCC的冲击
或

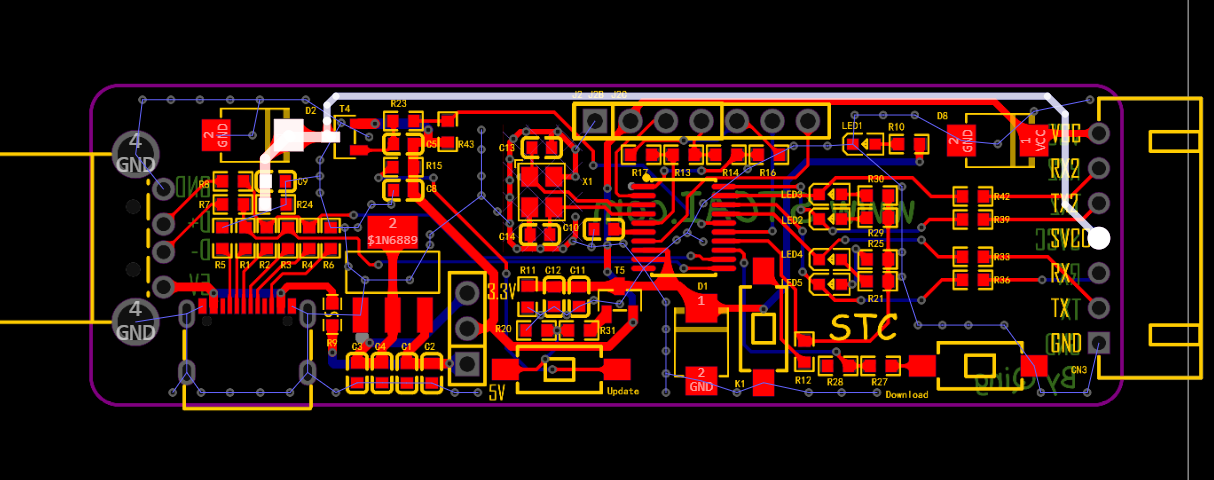

防止来自VCC的冲击损伤S-VCC上的设备

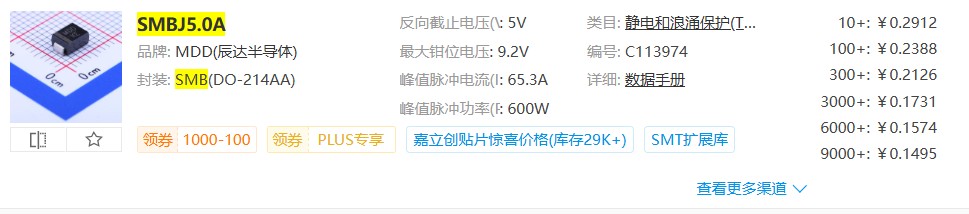

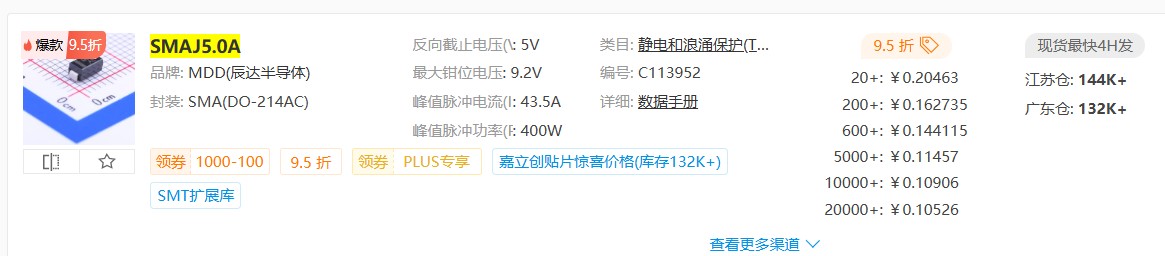

最适合安装在这里的其实是5V TVS管（如果和5W稳压管一样大，那就是SMB封装）




而不是5V的稳压管

vb2***

VC*** 发表于 2024-12-18 22:56
确实STC官方说这个是稳压管，但是这个电路没有输入电阻，稳压管肯定不是这么用的

但是稳压管确实可以用做 ...

我仔细理解了你这段话,
好像保护主控那个意思差不多就是我理解的意思
那几个稳压二极管就是为了防电脑上面的冲击.突然损坏单片机
还特意查了一下ESD,, 就是静电冲击的意思

vb2***

VCC 发表于 2024-12-18 22:56
确实STC官方说这个是稳压管，但是这个电路没有输入电阻，稳压管肯定不是这么用的

但是稳压管确实可以用做 ...

好像突然懂了，确实是稳压管，但是，不是起到稳压作用，，
而是起到防静电，和浪涌。

感谢大佬指点

vb2***

VCC 发表于 2024-12-18 22:56
确实STC官方说这个是稳压管，但是这个电路没有输入电阻，稳压管肯定不是这么用的

但是稳压管确实可以用做 ...

干嘛要用三个？
一个不就行了吗？
放在usb的vcc刚进来的时候

晓***

一般来说，开发工具设计应该考虑接口的防护，比如USB接口的D+D-和VBUS，两组TXD RXD，以及电源输出SVCC和VCC，
防护的目标是通过并联TVS、齐纳二极管和大容量电容钳制浪涌电压，通过串联电阻、自恢复熔丝和电感抑制浪涌电流，
稳压二极管还有个附加效果是防止外部电源反接灌

综上，这个板的SVCC和VCC回路的保护是必要的，但缺了相关IO的保护，看板上有若干小封装二极管空位，应该是预留但没焊接的TVS。
