编程环境，软件准备

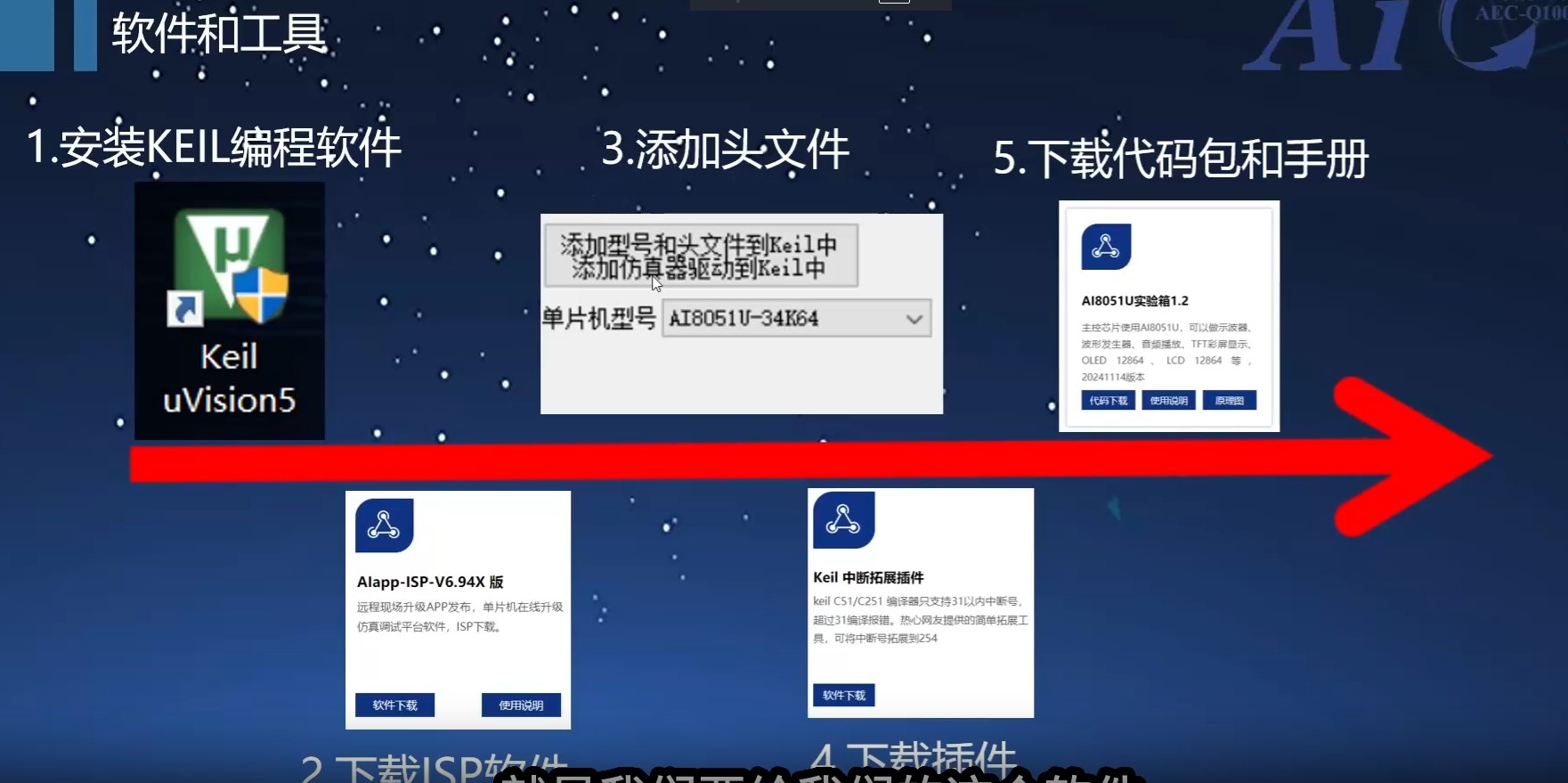

软件准备

1.keil v5；
2.官方新版Aiapp-isp 软件；
3.Ai8051u规格书；
4.Ai8051u实验箱列程包；
5.列程包中有：Keil中断向量号拓展插件

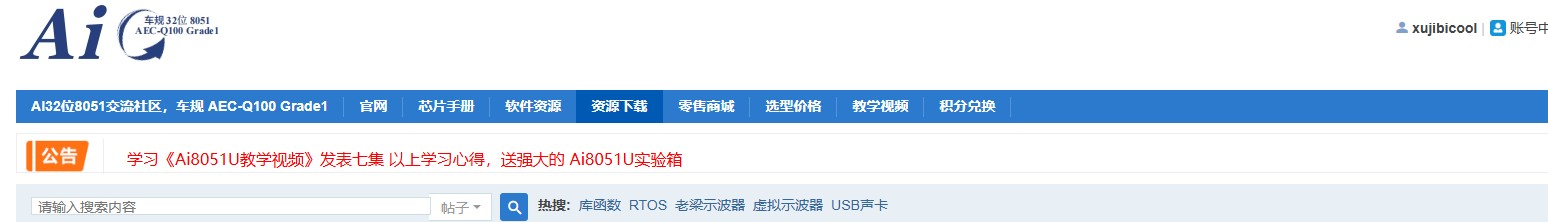

官方资料下载处

操作步骤：
1.安装完keil，没有stc相关头文件等资料。

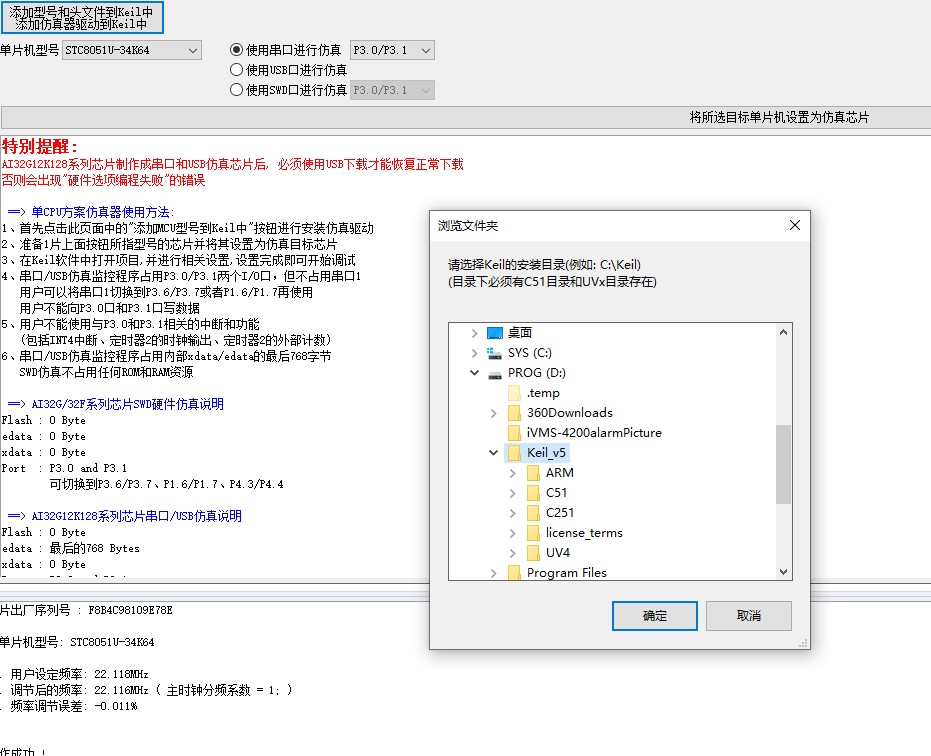

2.打开Aiapp-isp软件，点击（keil仿真设置）标签页，点击（添加型号和头文件到keil中）按钮，弹出对话框中选中正确选择keil安装目录（keil安装路径顶层），点确定。

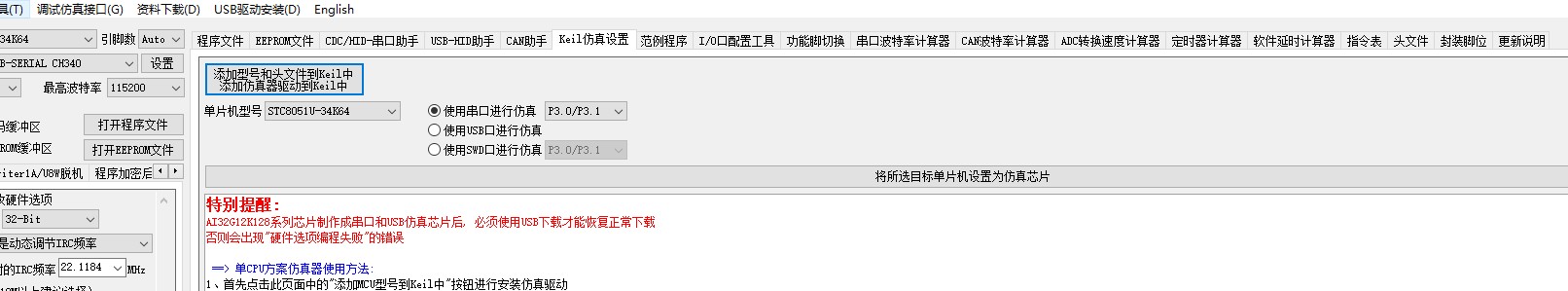

keil仿真设置标签页

添加stc型号和头文件到keil

3.解压Ai8051u实验箱列程包，打开Keil中断向量号拓展插件，正确选择keil安装目录。
4.PDIP40封装的是pintopin兼容经典89c51，可以直接用于以前的经典51开发板。
5.推荐32bit模式，打开跑马灯程序，根据自己手头的硬件适当修改程序。重新编译。

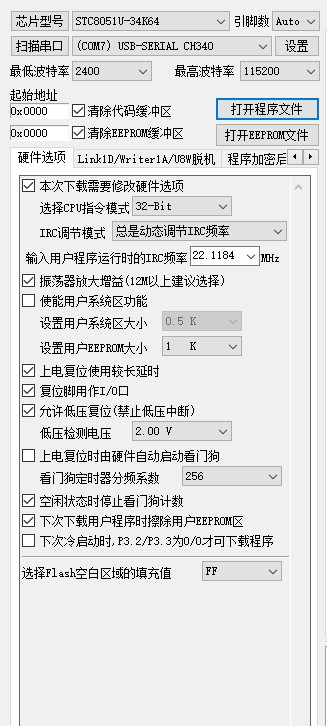

6.下载hex软件到单片机运行。正确选择芯片型号，正确选择串口号，选择选择8bit 或 32bit（根据自己第5步选择的模式），设置好单片机频率，点击打开程序文件按钮，选择刚才编译好的hex文件。

下载hex软件到单片机

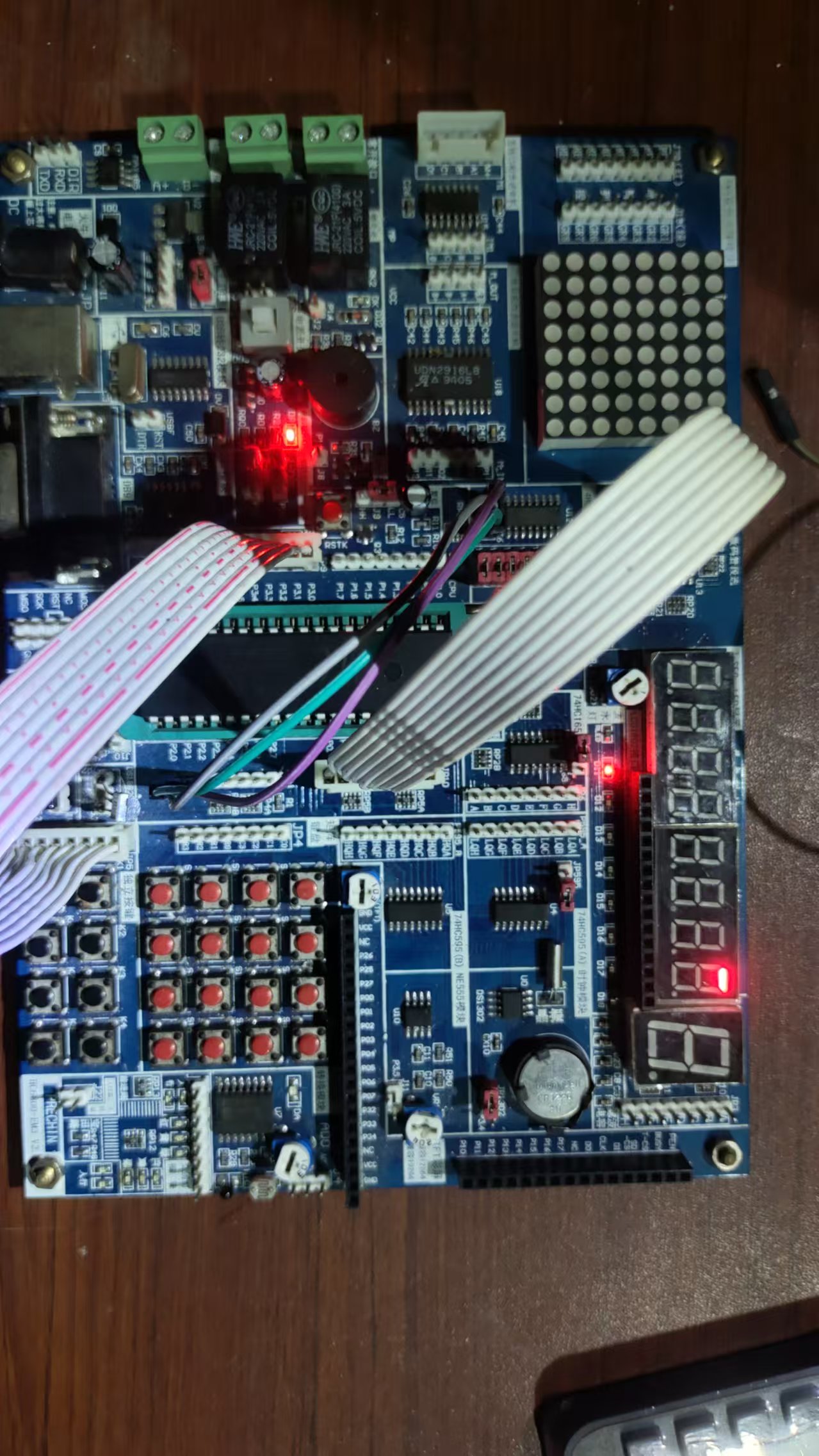

7.点击下载/编程按钮，板子重新上电，提示下载成功，观察实验现象（有跑马灯现象，说明基本软件环境已经搭建完毕）。

xujib***

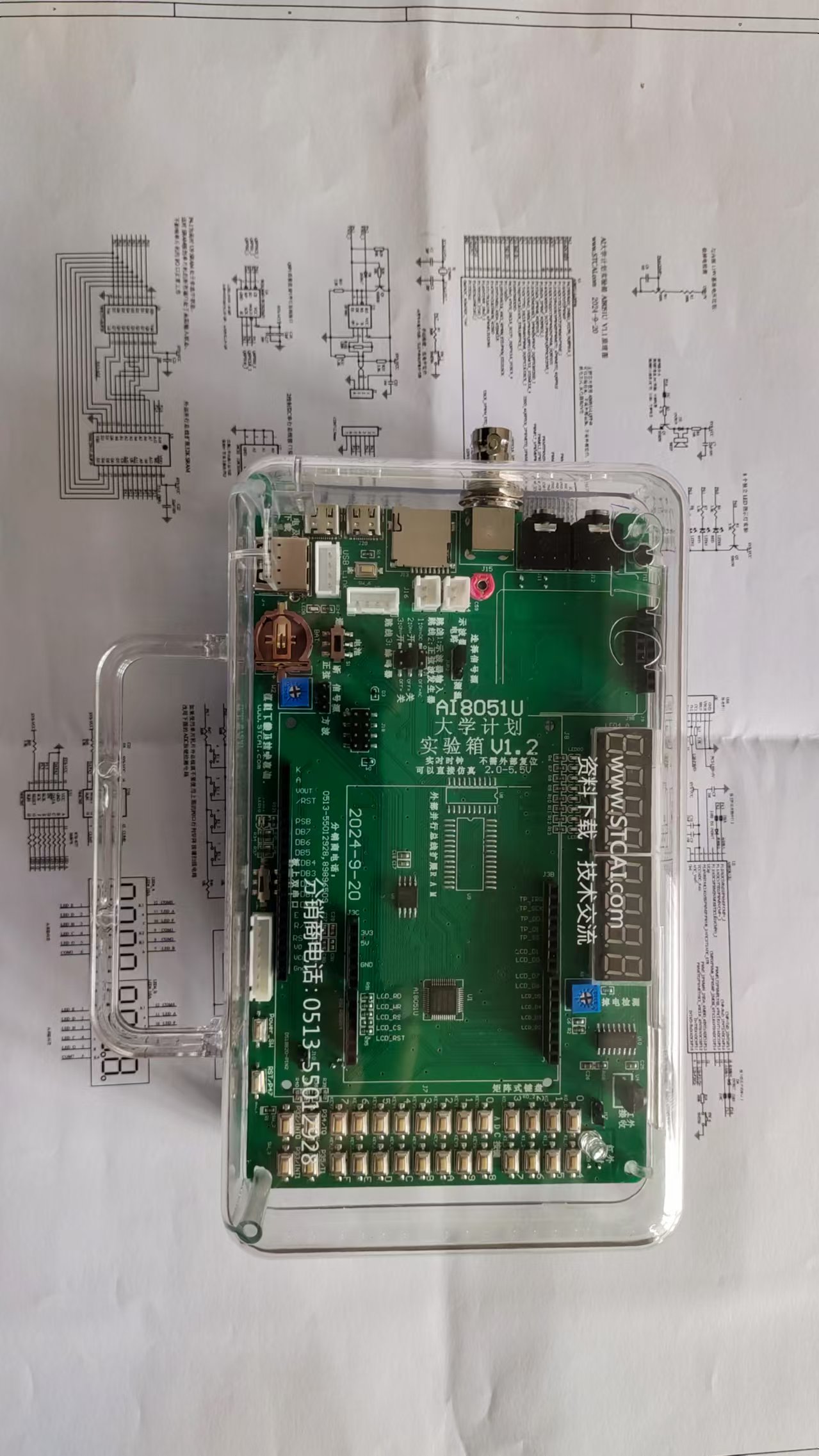

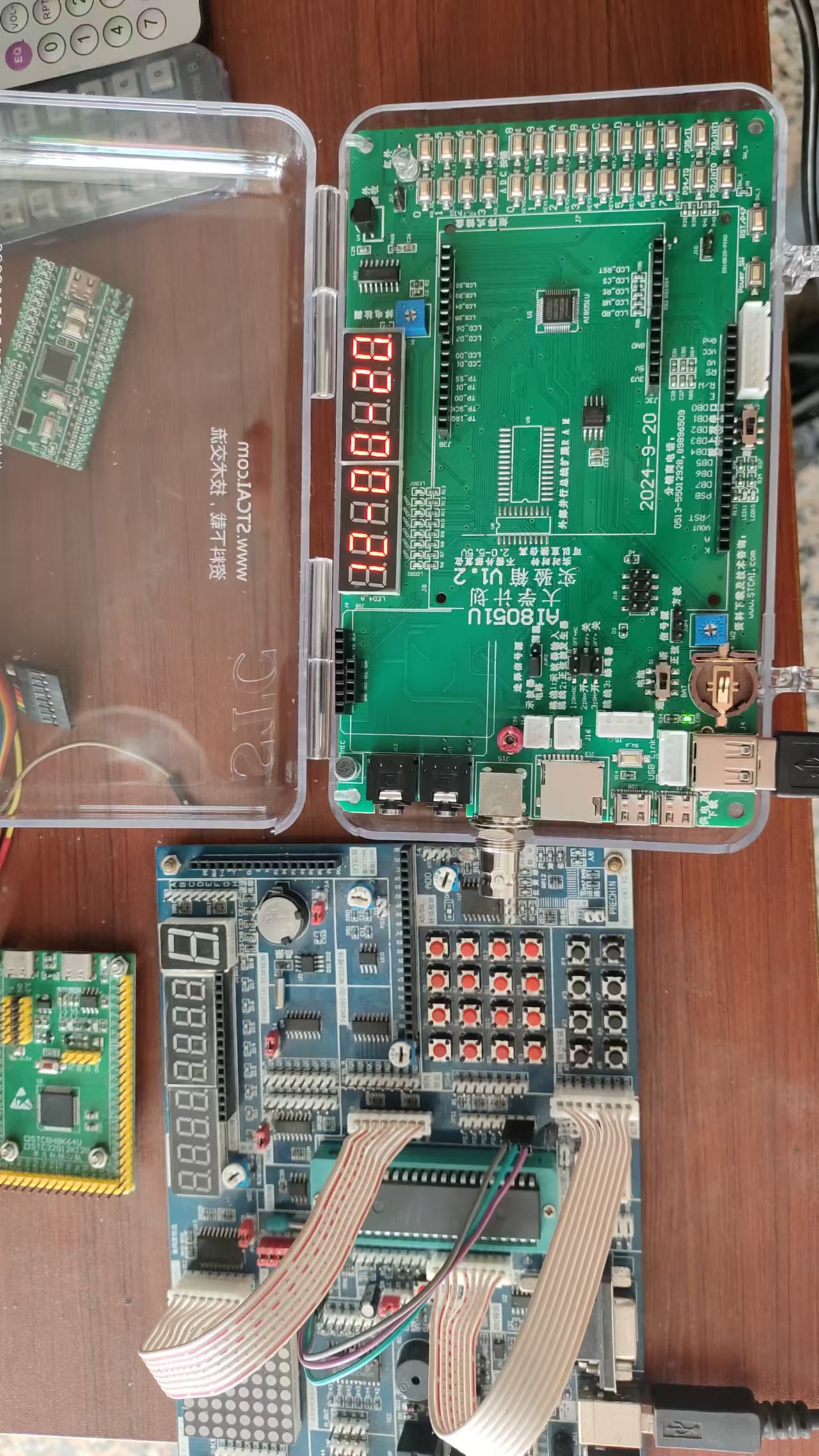

感谢江苏国芯吴芳芳销售美眉，效率杠杠的 ，接下来就是愉快的耍

xujib***

老板子非常推荐：80芯愿兑换 擎天柱-AI8051U转89C52-DIP40核心功能板
USB 下载方法 一，P3.2 按键，再结合停电上电 进自带USB直接下载】
1、按下板子上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
---电子开关是按下停电后, 再松开就是上电
    等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，
   就与 P3.2 状态无关了，这时可以松开 P3.2 按键
   (P3.2 在用户程序区可做其它任意用途)
---传统的机械自锁紧开关是按上来停电，按下去是上电
3，点击电脑端下载软件中的【下载/编程】按钮
     (注意:USB 下载与串口下载的操作顺序不同)
下载进行中，几秒钟后，提示下载成功!

【USB 下载方法 二，复位管脚低电平复位， 进自带USB直接下载】
USB 连接好并已上电的情况下，外部按键复位也可进入 USB 下载模式，
注意:P4.7-nRST 出厂时默认是 P4.7-I/0 功能，
要改为复位功能，需 ISP 烧录时取消 设置复位脚用作 I/0口，停电一次再上电才生效，
程序区中用户程序也可改为复位脚或 I/0，这个立即生效。
1，按下 P4.7-nRST 外接的低电平复位按键复位 MCU，松开复位键，
MCU从系统程序区启动，判断是否要下载用户程序，
等待电脑端 ISP 下载软件中自动识别出“(HID1)USB writer”后
2，点击电脑端下载软件中的【下载/编程】按钮下载进行中，
几秒钟后，提示下载成功!

【USB 下载方法 三，从用户程序区软复位到系统区下载】
USB 连接好并已上电的情况下，
从用户程序区软复位到系统区也可进入 USB 下载模式
1，在用户程序区运行软复位到系统区的程序，
   就是IAP CONTR 寄存器送 60H。
   等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后
2，点击电脑端下载软件中的【下载/编程】按钮
   下载进行中，几秒钟后，提示下载成功!

wlh***

xujib*** 发表于 2024-12-14 15:08
老板子非常推荐：80芯愿兑换 擎天柱-AI8051U转89C52-DIP40核心功能板
USB 下载方法 一，P3.2 按键，再结合 ...

我本想这样干  结果你都实现了

xujib***

新建工程
1.在自己指定的位置新建工程文件夹，重命名文件夹。

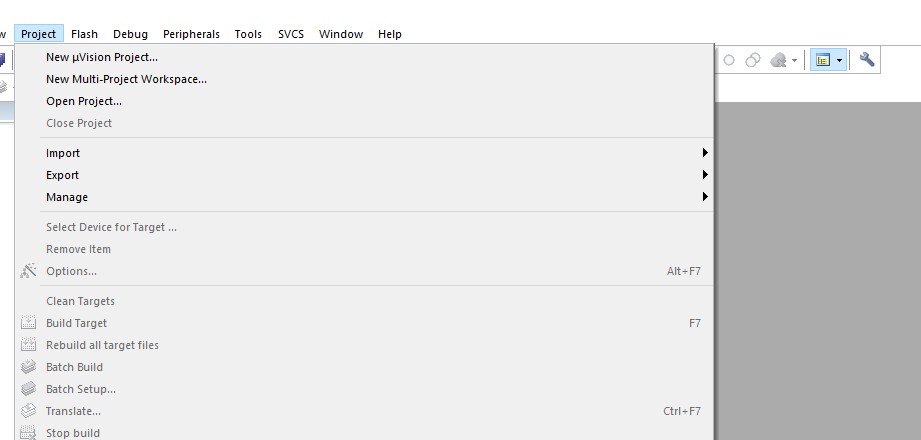

2.打开keil软件，project->new uVision project，弹出对话框，选择刚才新建的文件夹路径，输入工程名称

新建工程1

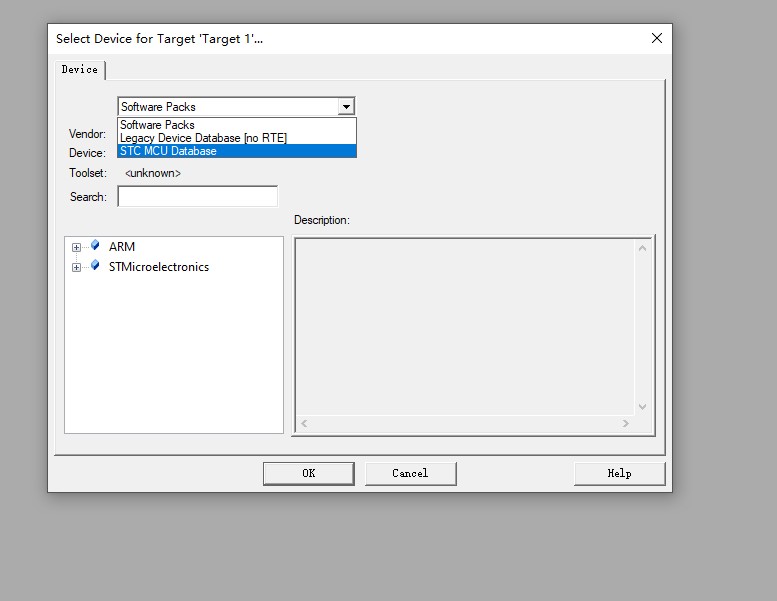

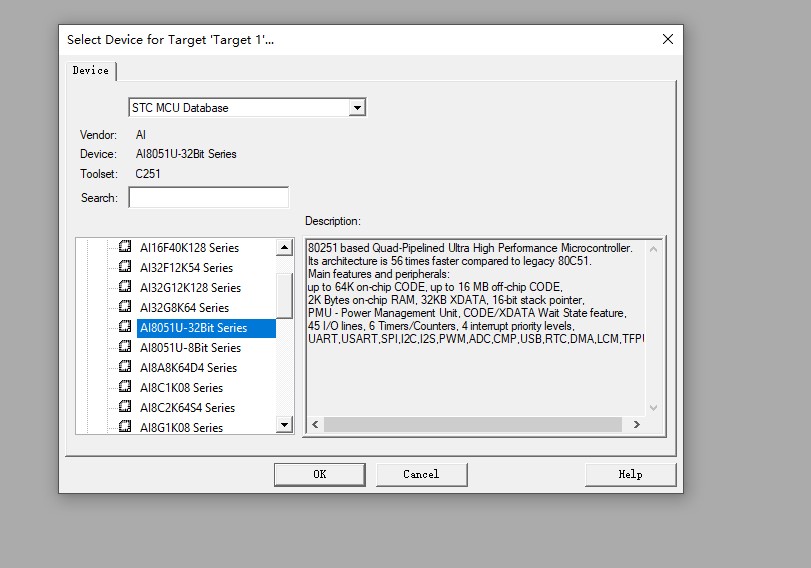

3.选择stc muc，选择ai8051u-32bit，然后点击ok。

选择stc

选择芯片

4.打开文件夹，keil自动生成的项目文件。在此目录右键新建文本文档，重命名为main.c（文件夹选项，查看便签页，勾选文件扩展名）

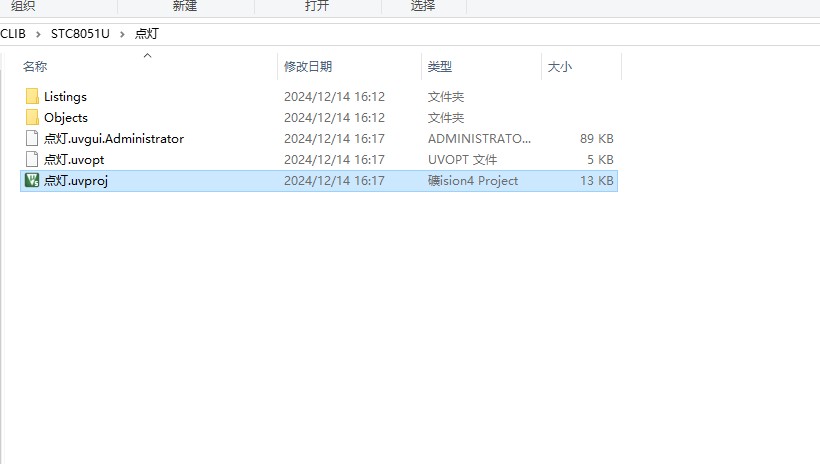

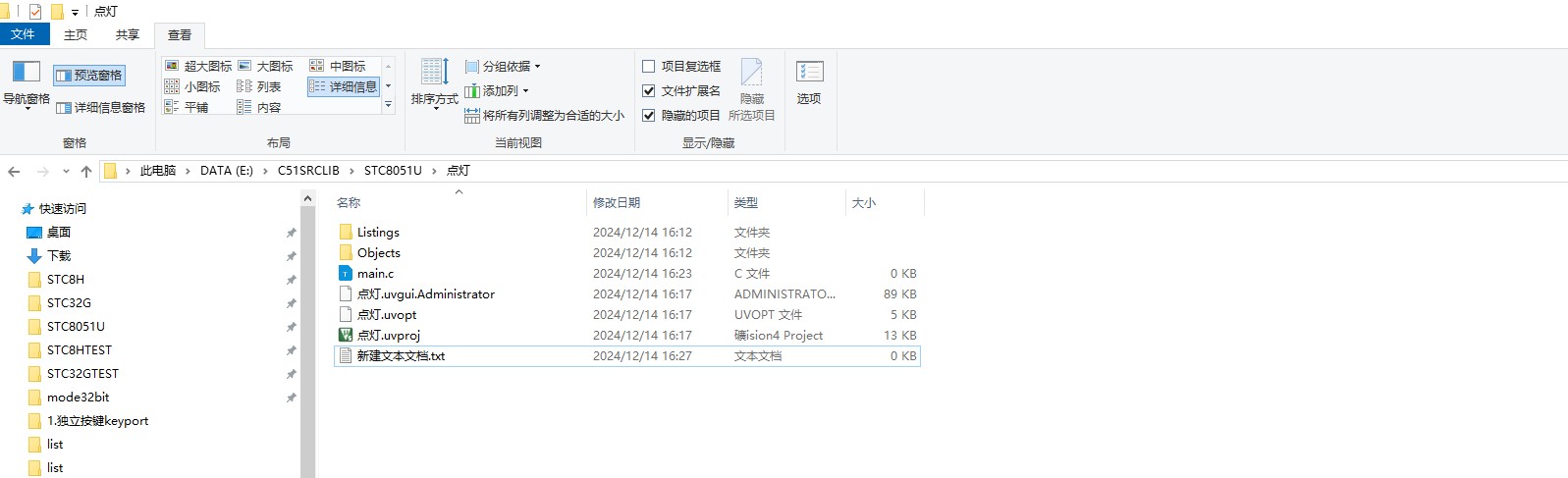

自动生成的文件

勾选文件扩展名

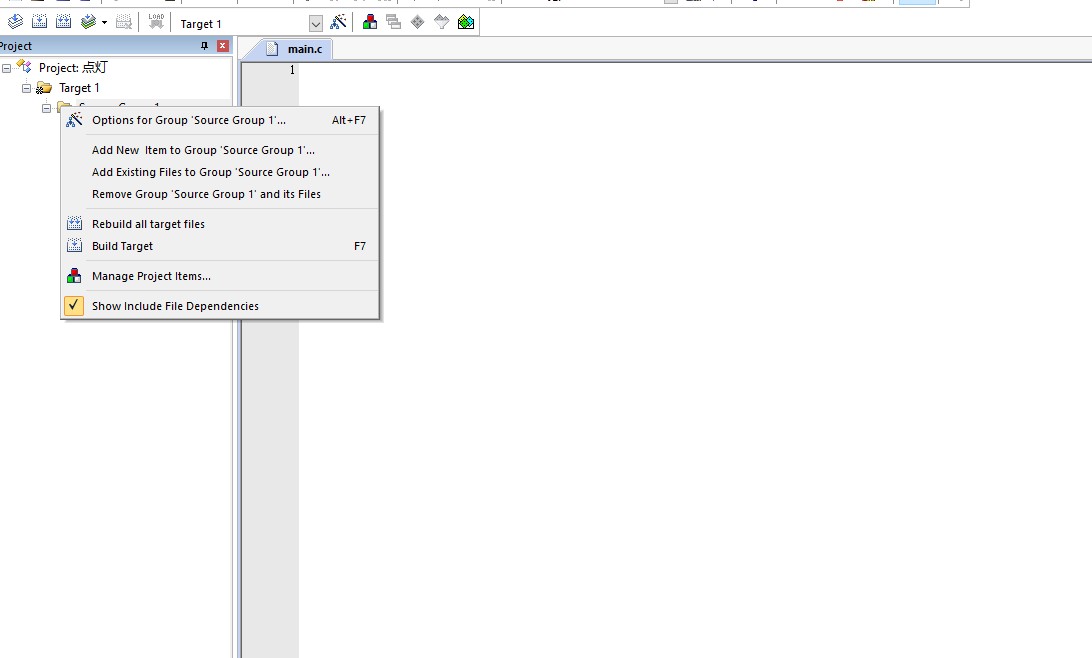

5.keil软件中，选择Source Group，右键单击选择Add Existing....，添加main.c文件

添加main文件

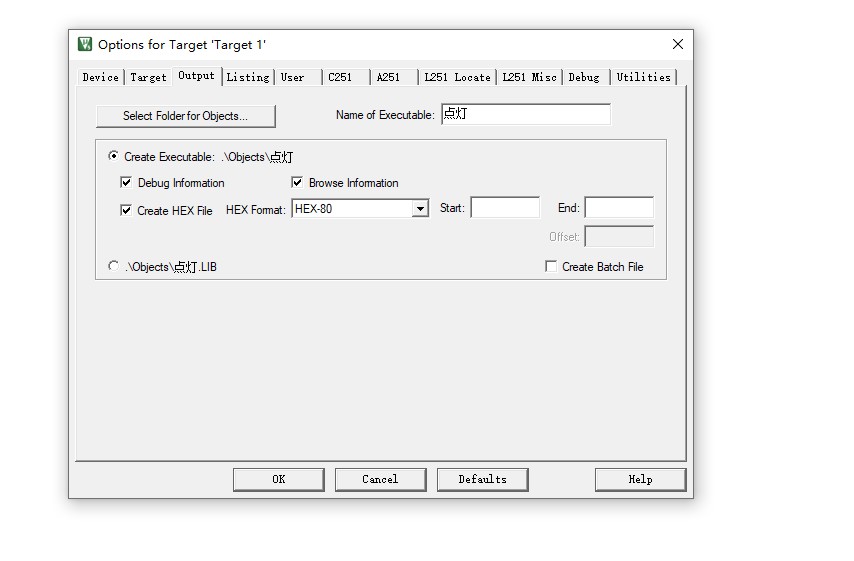

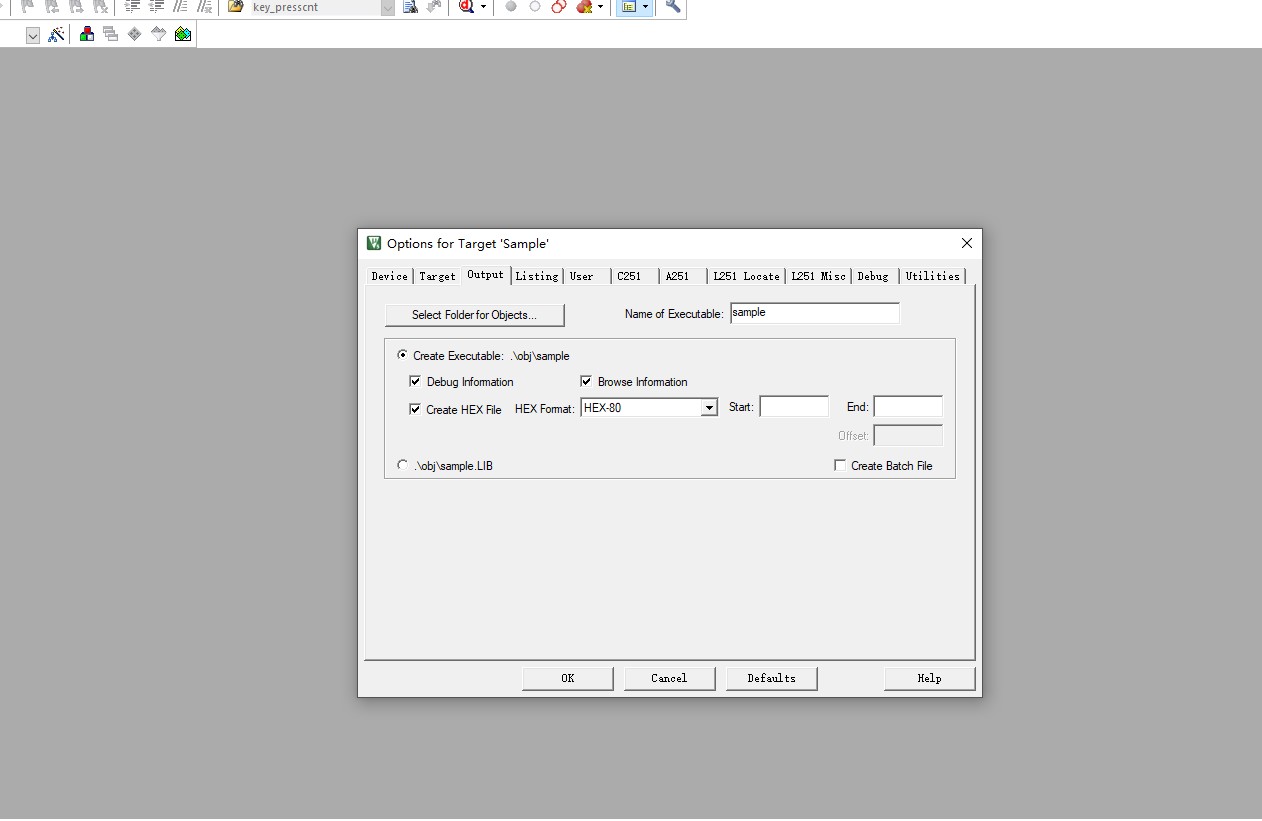

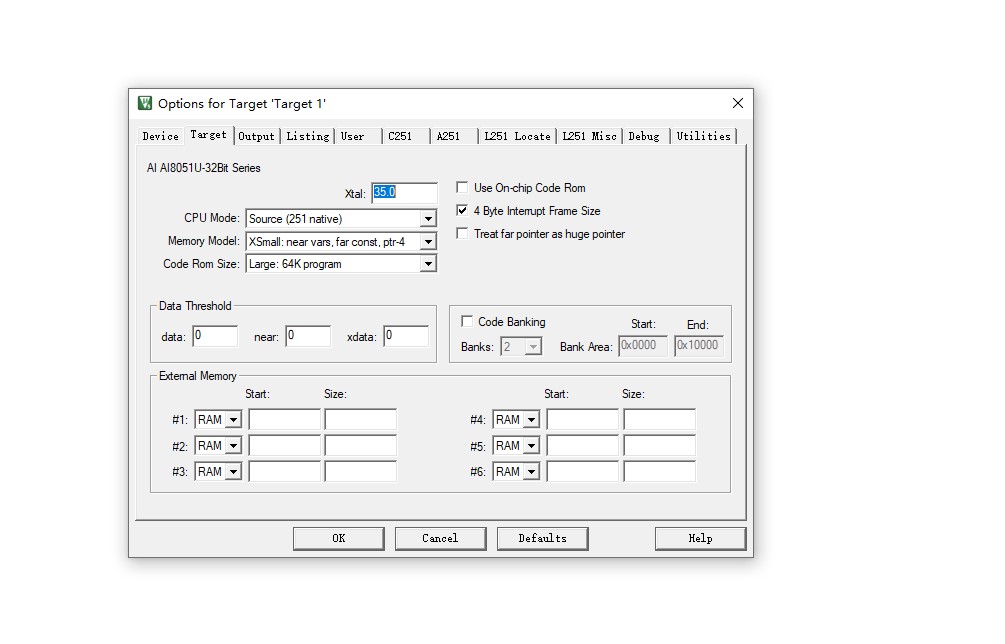

6.设置工程，Output选项卡勾选Create hex。

设置工程

勾选Createhex

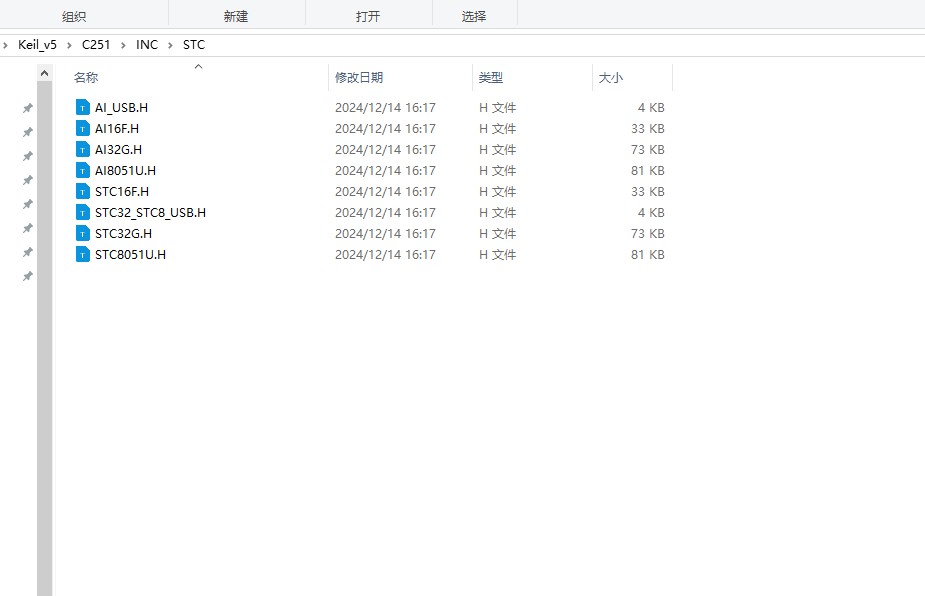

7.添加头文件，可以在Aiapp-isp头文件选项卡中选择。也可以在keil安装目录Keil_v5\C251\INC\STC（已通过上一课添加头文件操作）复制相应头文件。

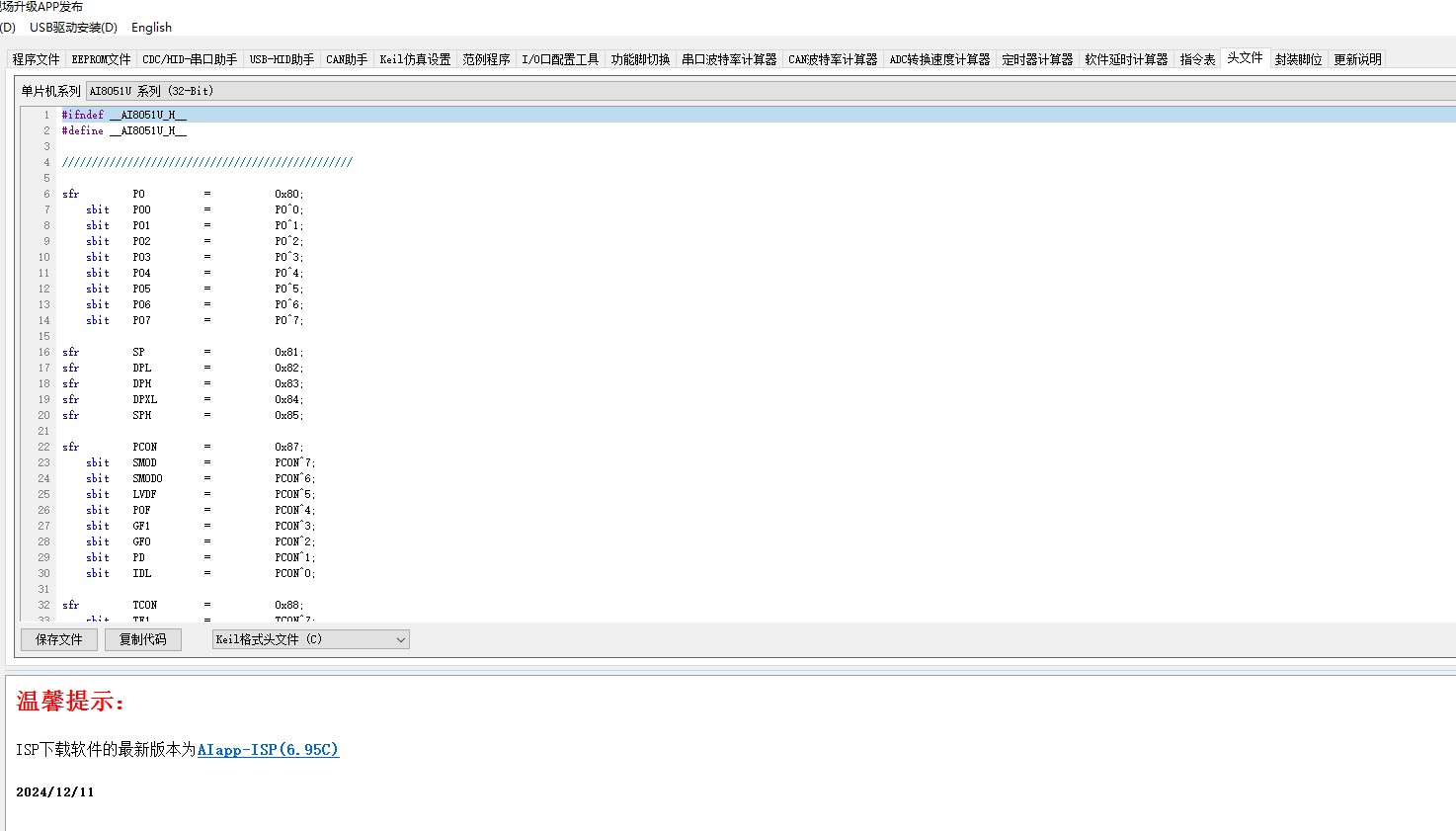

Aiapp-isp头文件

keil头文件

8.点亮一颗led程序，根据自己硬件电路，适当修改程序，编译下载验证。

点亮一颗led

#include "ai8051u.h"  //头文件

void main(void)                //主函数
{
        P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
        P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
        P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
        P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
        P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
        P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
        P0 = 0;     //全部熄灭
        while(1)
        {
            P00 = 1;                //LED1 On
        }
}
复制代码

xujib***

GPIO:通用输入输出端口。手册第13章 IO口

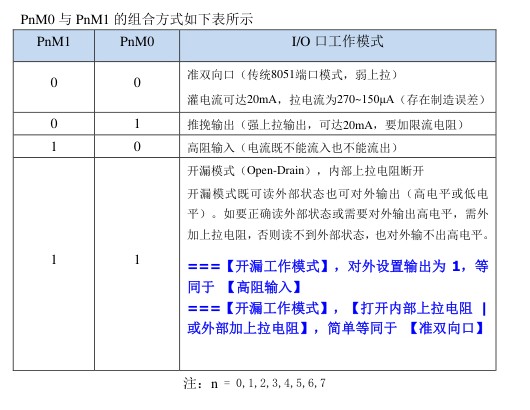

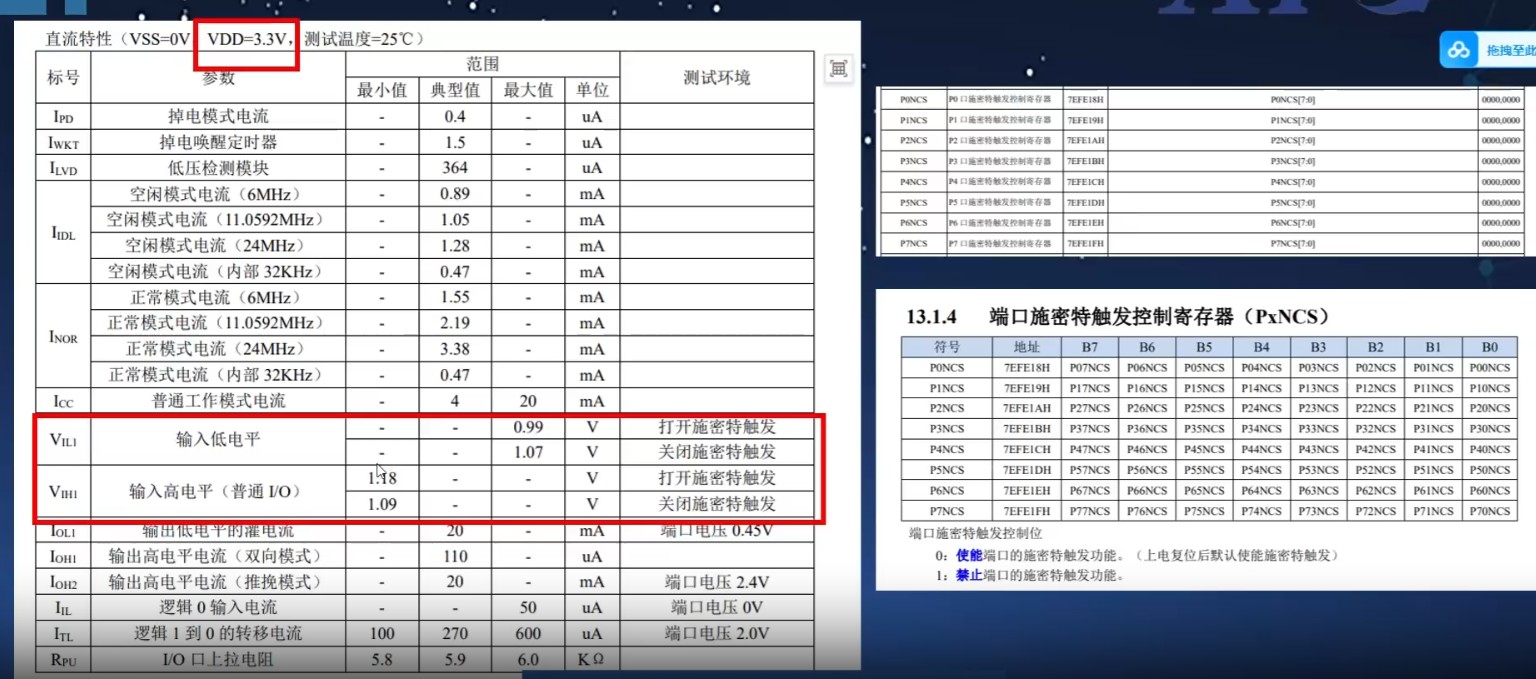

Ai8051U 系列单片机所有的 I/O 口均有 4 种工作模式：准双向口/弱上拉（标准 8051 输出口模式）、推挽输出/强上拉、高阻输入（电流既不能流入也不能流出）、开漏模式。
端口默认复位高电平。
按键输入 控制点灯

#include "ai8051u.h"  //头文件
#include <intrins.h>  //_nop_() 函数

unsigned char state = 0; //初始值为0

void Delay20ms(void);

void main(void)                //主函数
{
        WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
        EAXFR = 1; //扩展寄存器(XFR)访问使能
        CKCON = 0; //提高访问XRAM速度

        P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
        P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
        P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
        P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
        P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
        P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口

        P0 = 0;        //LED 全熄灭
        while(1)
        {
//                //任务1：按下P32按钮灯亮，松开P32灯灭
//                if(P32 == 0) //判断P32按钮是否按下
//                {
//                        P00 = 1; //led1亮
//                }
//                else
//                {
//                        P00 = 0; //led1灭
//                }

//                //任务2：按下P32按钮灯灭，松开P32灯亮
//                if(P32 == 0) //判断P32按钮是否按下
//                {
//                        P00 = 0; //led1灭
//                }
//                else
//                {
//                        P00 = 1; //led1亮
//                }

                //任务3：按一下灯亮，按一下灯灭
                if(P32 == 0) //判断P32按钮是否按下
                {
                        Delay20ms(); //消抖
                        if(P32 == 0) //P32按钮按下
                        {
                                state = !state;                                                        //变量取反
                                P00 = state;
                                while(P32 == 0);  //等待松手
                        }
                }
        }
}

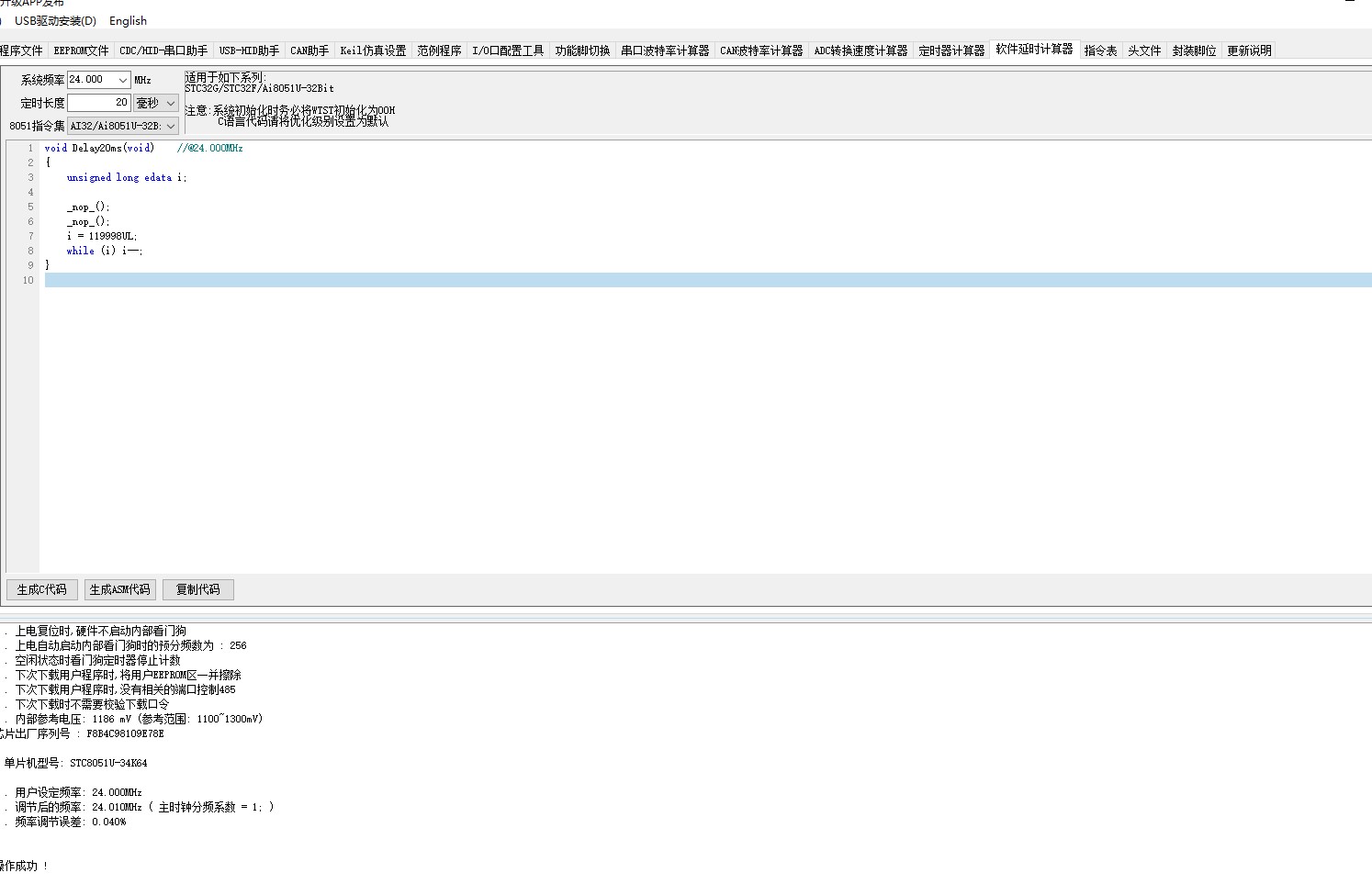

void Delay20ms(void)        //@24.000MHz
{
        unsigned long edata i;

        _nop_();
        _nop_();
        i = 119998UL;
        while (i) i--;
}
复制代码

xujib***

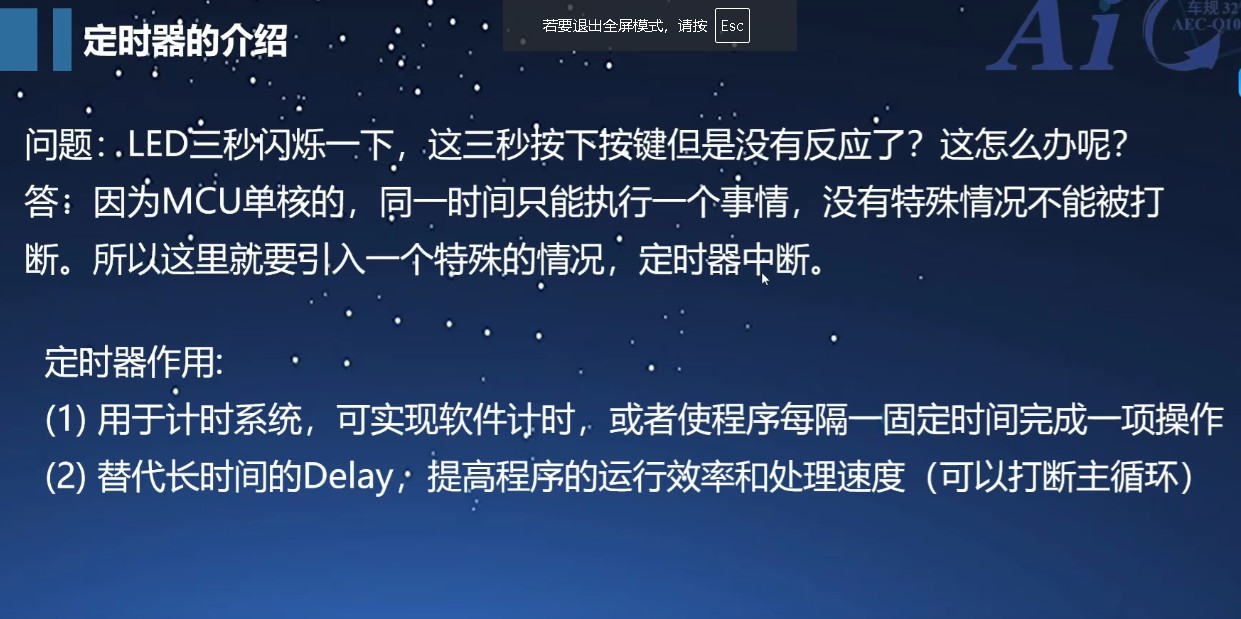

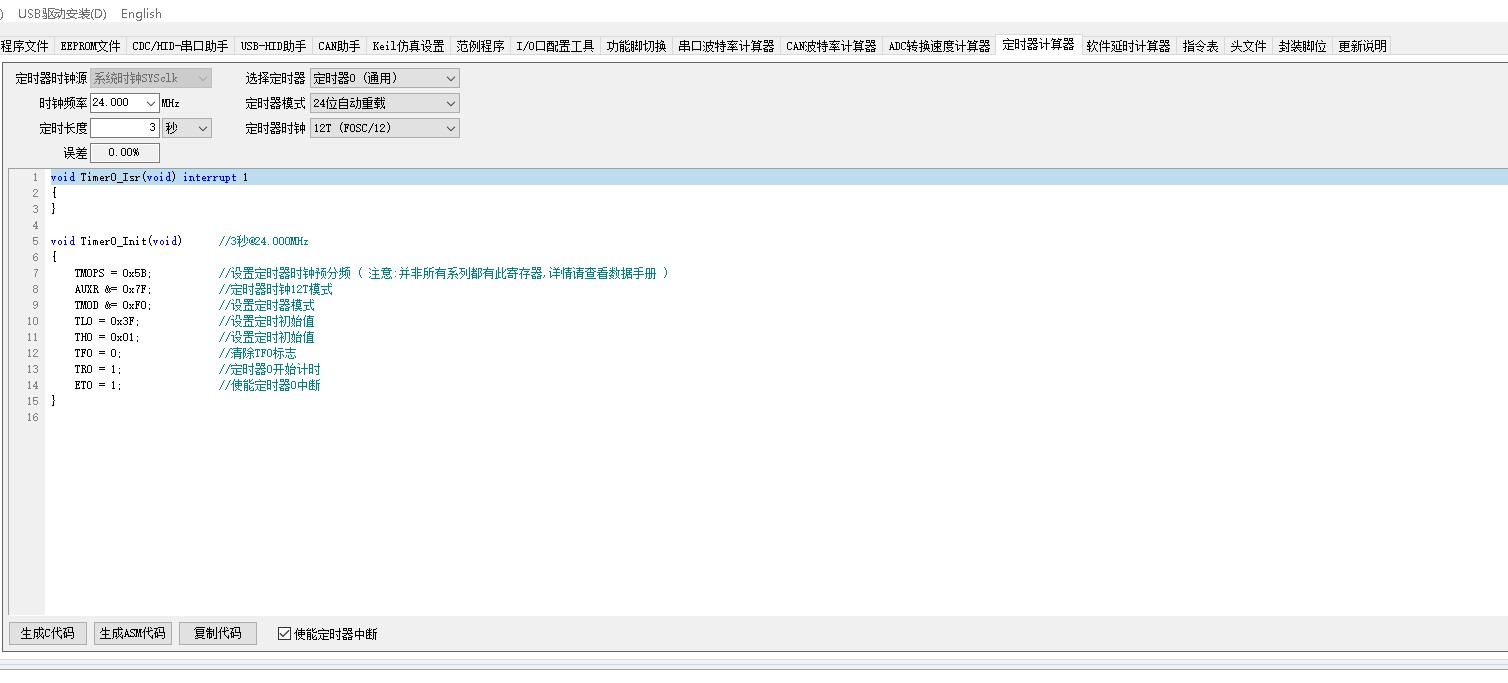

定时器中断  手册第16章 定时器/计数器
实验1现象：LED0 3秒亮一次 3秒灭一次   LED1 按键按一下灯亮，按一下灯灭
实验2现象：按下按钮 LED0 点亮，3秒后LED0熄灭
实验3：按下P32,LED0 LED1交替闪烁，再按下P32，LED0 LED1都熄灭

xujib***

定时器周期调度任务 上

任务1：定时器中断不同频率闪烁 led1 300ms闪烁  led2 600ms闪烁  led3 900ms闪烁
任务2：按下按键，led通过数组移动一下 阻塞
任务3：按下按键，led通过数组移动一下 非阻塞

xujib***

定时器周期调度任务 下

模块分离：

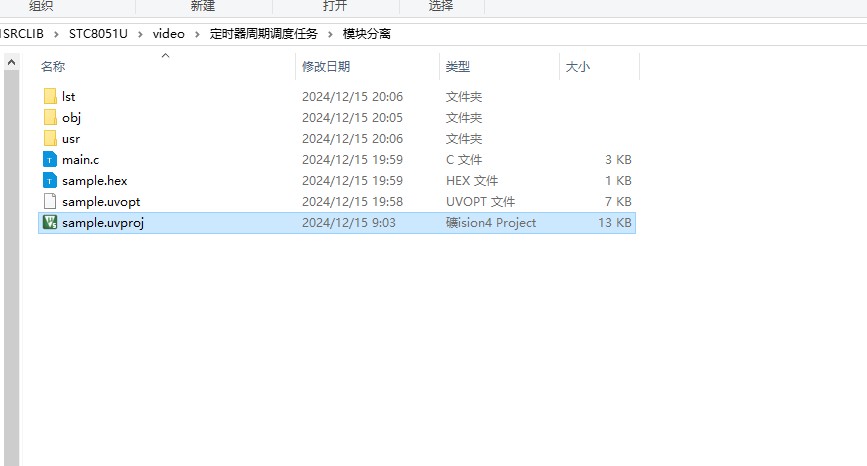

1.在工程文件夹中新建3个文件夹，命名（可自取）最好有意义，lst obj usr

新建3文件夹

2.点击keil 魔术棒（设置）按钮，output标签页，select forder for object 按钮，选择obj文件夹

output标签页

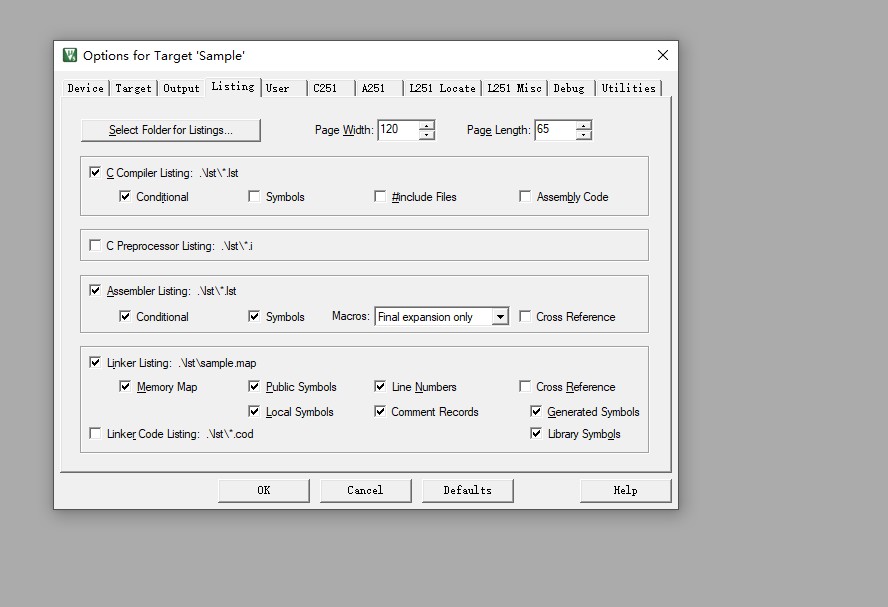

3.listing标签页，select forder for listing 按钮，选择lst文件夹

listing标签页

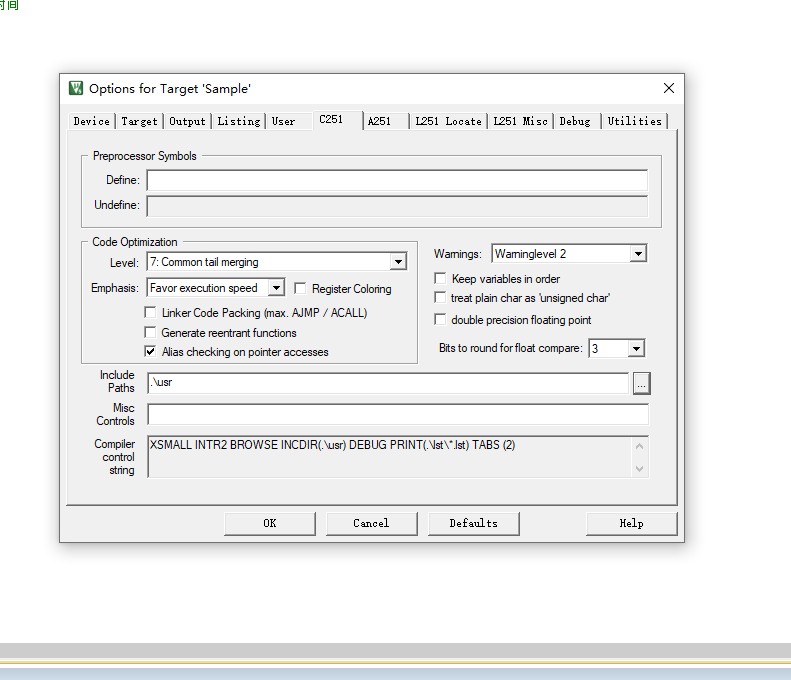

4.c251标签页，Include Paths（头文件搜索路径）按钮，添加usr文件夹

c251标签页

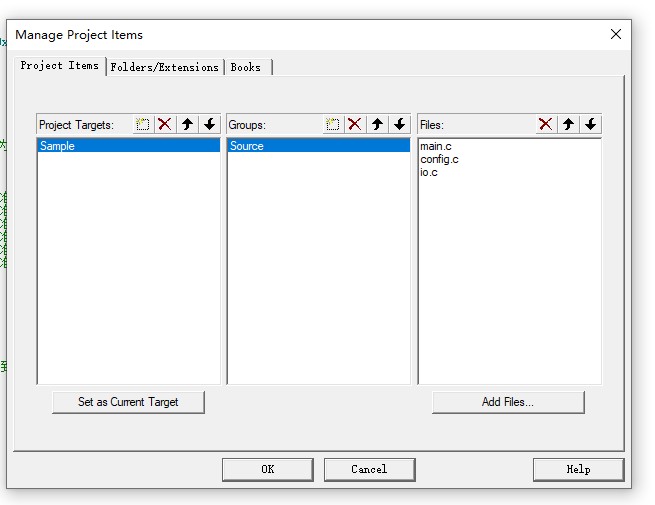

5.进入usr文件夹，新建两个重名.c .h文件，点击keil 品字按钮，添加新增的c文件

添加新增的c文件

xujib***

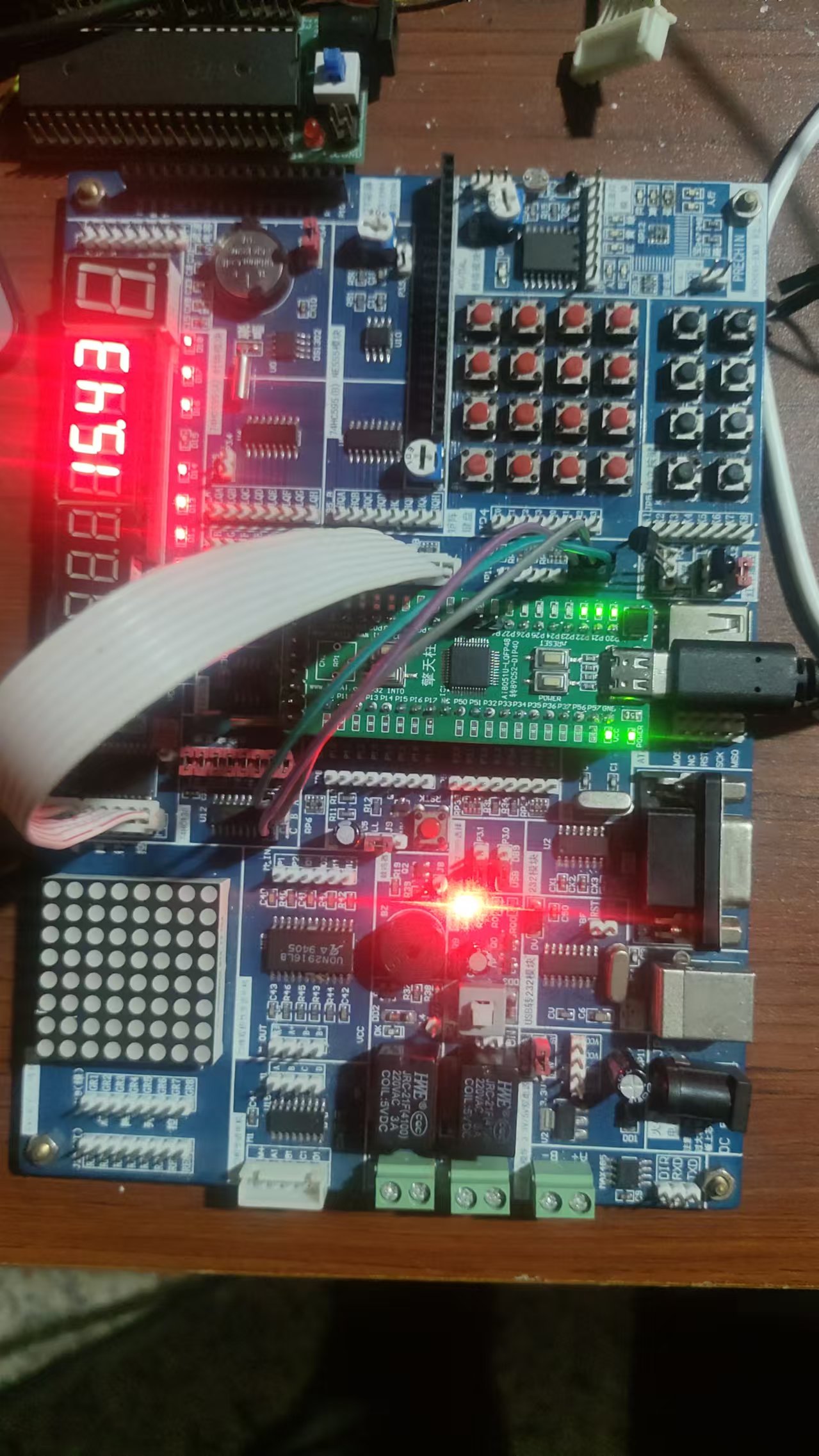

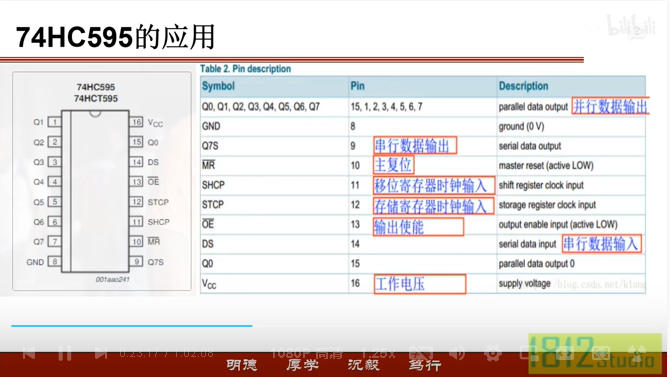

数码管   上

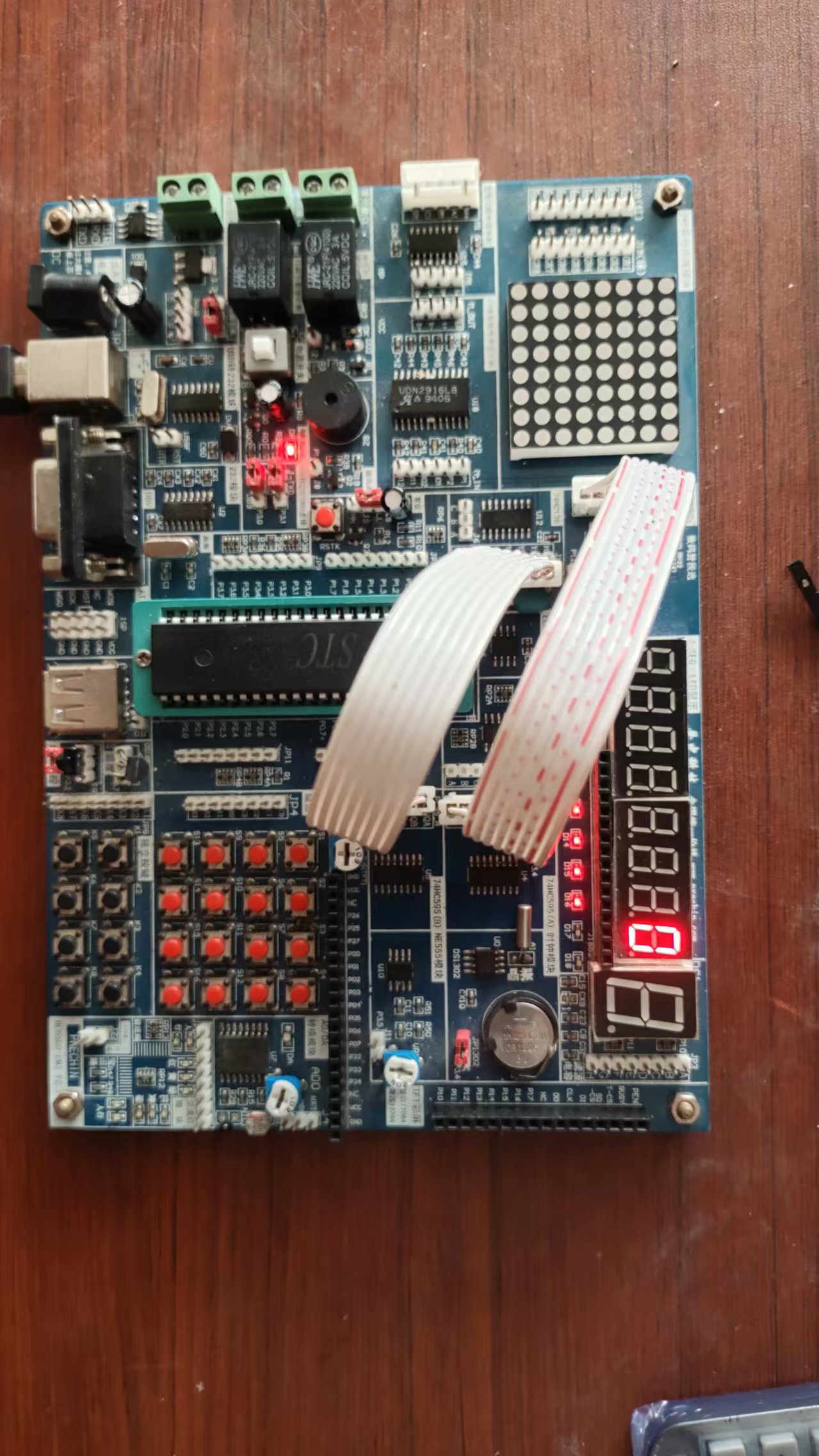

这一集视频不太适合没硬件的人观看，完全一脸懵。
幸好本人开发板可以搭建使用

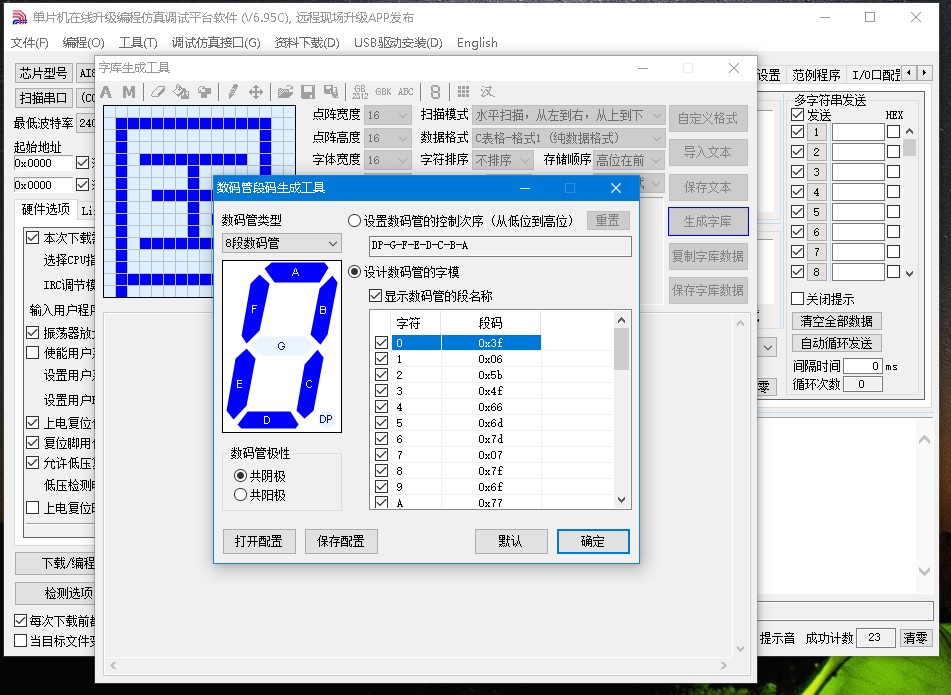

点击ISP软件工具->字库生成工具->（绿色8）LED数码管生成工具

u8 SEG_NUM[]=
{
    0x3F,       /*'0', 0*/
    0x06,       /*'1', 1*/
    0x5B,       /*'2', 2*/
    0x4F,       /*'3', 3*/
    0x66,       /*'4', 4*/
    0x6D,       /*'5', 5*/
    0x7D,       /*'6', 6*/
    0x07,       /*'7', 7*/
    0x7F,       /*'8', 8*/
    0x6F,       /*'9', 9*/
    0x77,       /*'A', 10*/
    0x7C,       /*'B', 11*/
    0x39,       /*'C', 12*/
    0x5E,       /*'D', 13*/
    0x79,       /*'E', 14*/
    0x71,       /*'F', 15*/
    0x40,       /*'-', 16*/
    0x00,       /*' ', 17*/
    0x80,       /*'.', 18*/
}；
复制代码
