USB转双串口，RMB1.1, 量产PCB/SCH开源，芯片出厂自带USB程序@Ai8H2K12U-45MHz-SOP16

Debu*** · 发表于 2024-10-19 18:36:35

本帖最后由 DebugLab 于 2024-11-5 12:00 编辑

【USB转双串口】量产PCB/SCH开源, 芯片出厂自带USB程序
Ai8H2K12U-45MHz-SOP8，USB 转单串口，RMB 0.95,【免费+包邮送】
Ai8H2K12U-45MHz-SOP16，USB 转双串口，RMB 1.1，省1个USB口
USB插头支持：USB-TypeA，USB-TypeC
支持任意波特率，最高到 10Mbps，程序早已稳定，免驱动安装
全自动停电/上电，ISP下载编程烧录器
有手动电源开/关按键，可做电源供电模块

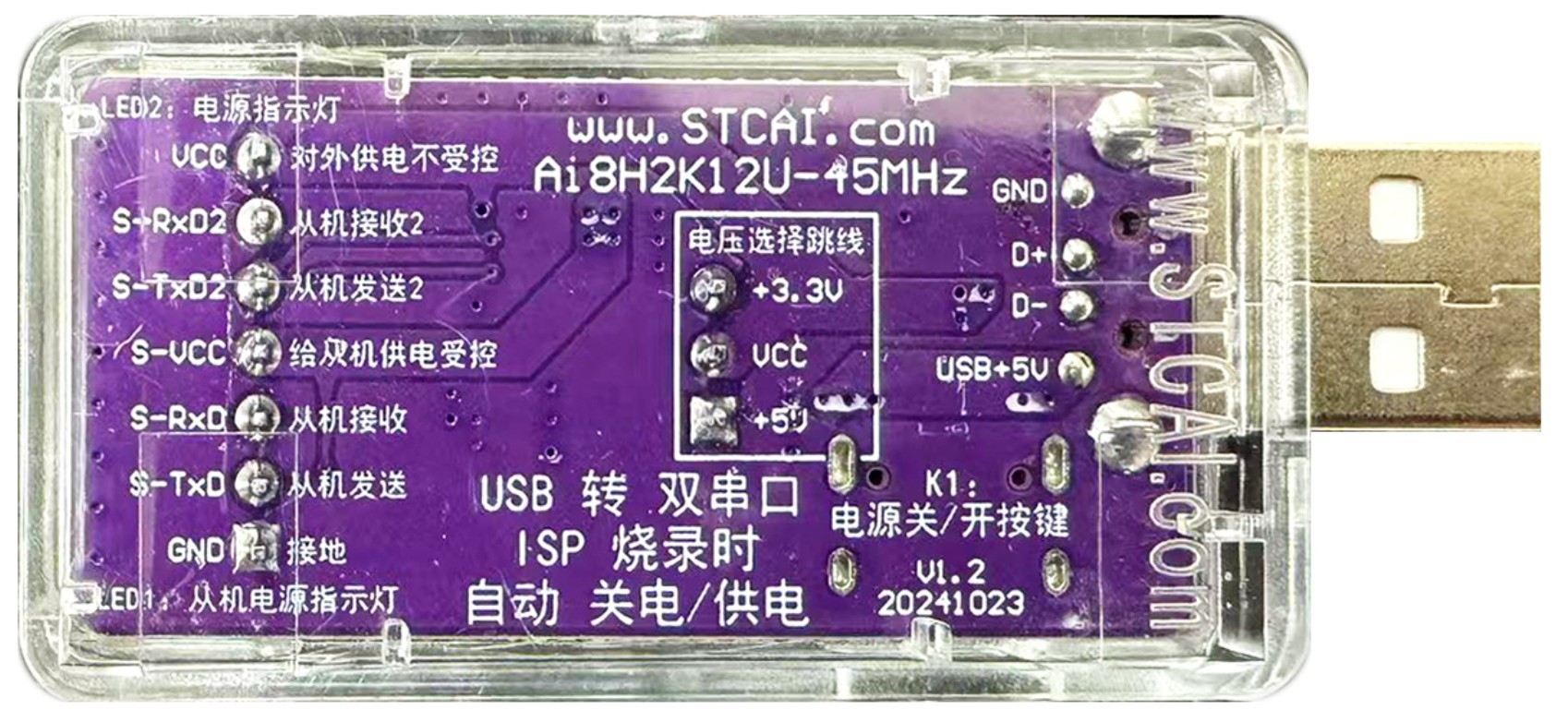

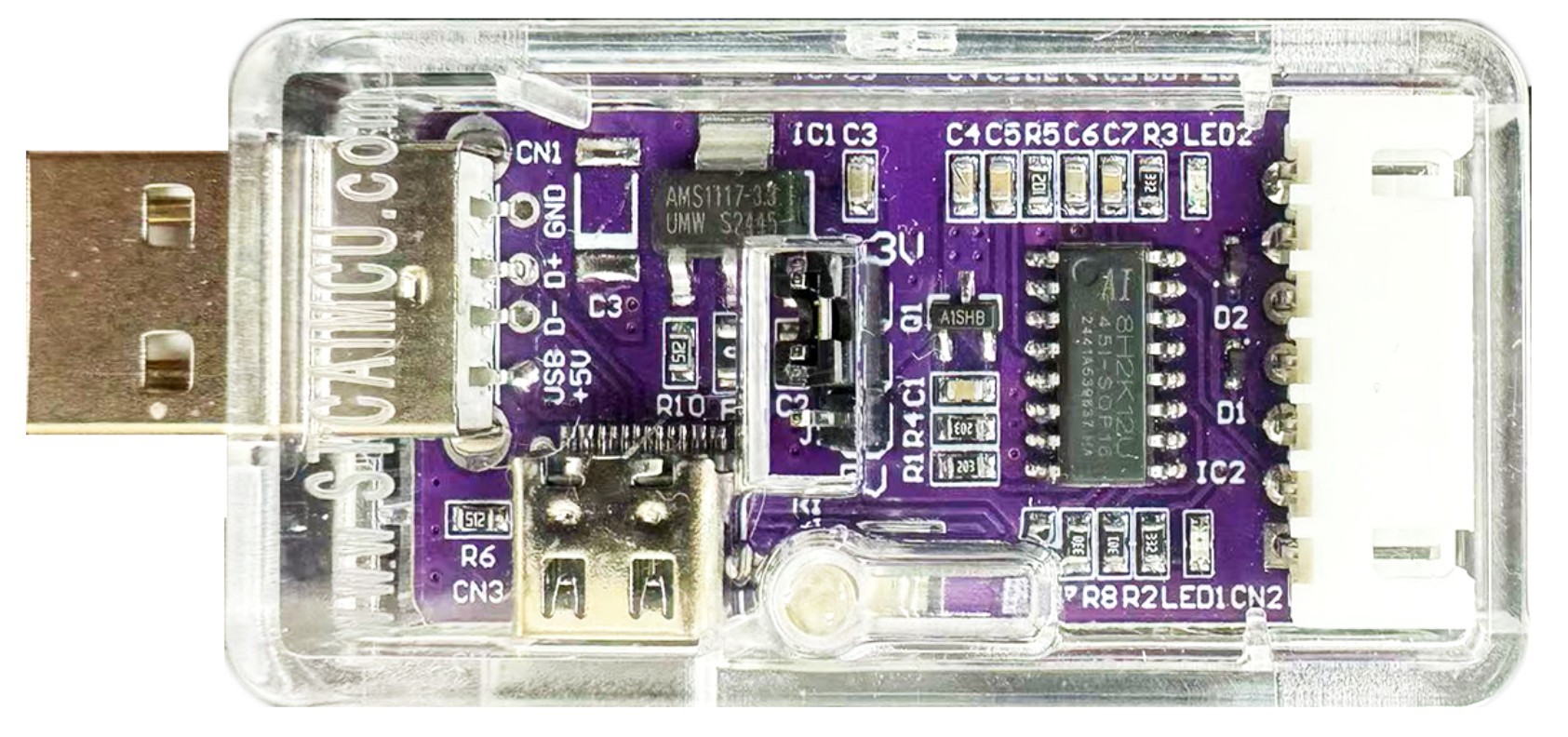

立创开源 SCH / PCB，可以自己去立创免费打样，V1.2-20241023：

（注：图片仅供参考，具体以实物为准）

LCEDA Project：
下面开源立创EDA文件，安装立创EDA专业版，双击eprj文件就打开了
USB-2UART-V1.2-20241023.eprj (2.14 MB, 下载次数: 289)

2024-10-23 10:32 上传
点击文件名下载附件

SCH：
SCH-USB-2UART-V1.2-20241023.pdf (193.51 KB, 下载次数: 266)

2024-10-23 10:32 上传
点击文件名下载附件

PCB：
PCB-USB-2UART-V1.2-20241023.pdf (929.85 KB, 下载次数: 203)

2024-10-23 10:32 上传
点击文件名下载附件

Gerber：
不建议使用工程文件自己导出Gerber
建议直接使用下面的Gerber文件制板
Gerber-USB-2UART-V1.2-20241023.zip (102.35 KB, 下载次数: 173)

2024-10-23 11:20 上传
点击文件名下载附件

BOM：
BOM-USB-2UART-V1.2-20241023.xlsx (10.94 KB, 下载次数: 141)

2024-10-23 10:32 上传
点击文件名下载附件

Assembly Drawings：
Assembly Drawings-USB-2UART-V1.2-20241023.pdf (48.11 KB, 下载次数: 148)

2024-10-23 10:32 上传
点击文件名下载附件

Pick Place：
Pick Place-USB-2UART-V1.2-20241023.xlsx (12.64 KB, 下载次数: 126)

2024-10-23 10:32 上传
点击文件名下载附件

Pick Place-USB-2UART-V1.2-20241023.csv (1.35 KB, 下载次数: 113)

2024-10-23 10:32 上传
点击文件名下载附件

Datasheet：
AM 90°.pdf (889.4 KB, 下载次数: 126)

2024-11-5 11:58 上传
点击文件名下载附件

ZX-XH2.54-7PWZ.pdf (18.35 MB, 下载次数: 133)

2024-11-5 11:59 上传
点击文件名下载附件

版本更新记录：
V1.0
初始版本
V1.1
完善原理图和PCB说明，PCB走线补强，PCB改圆角
V1.2
过孔挡主要丝印，修改
