触摸按键PCB画的是否可以

DGWJL***

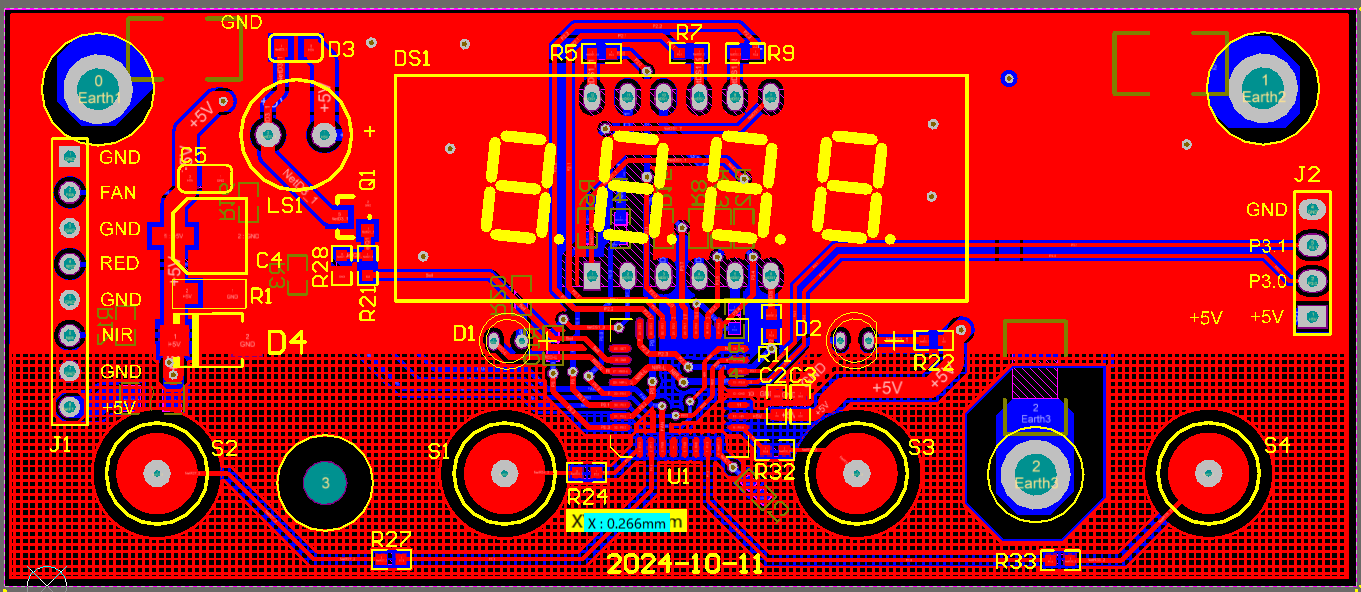

今天画了触摸按键的PCB，看了有关的手册资料，画出来不知是否可以，请大家指点一下。

神***

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=9925

Debu***

可以，如果希望背面抗干扰，建议背面触摸pad处也网状覆铜，线宽10mil，间距1~2mm

Debu***

建议整个板子网状铺铜，否则蚀刻不均匀，网状铺铜处线宽比实心铺铜处细，不过这是针对高精密板而言的，这种板没影响

晓***

能用和好用是两码事，从视觉上很难判断是哪种情况，
网状铺铜的动机是这样的：
不铺铜的话，是开放空间电极，没有参考，无法和地形成稳定的电容结构，空间分布电容太小，容易受干扰误触发，
实心铺铜的话，分布电容又太大，造成触摸灵敏度下降难以触发，
因此，大多数触摸电极PCB采用网状铺铜，而且每个电极的尺寸和走线尽可能的对称或一致，减小调试匹配难度。
