擎天柱:Ai8051U-LQFP48 转 89C52-DIP40 核心板 V1.1 20240930

[复制链接]
  • TA的每日心情
    开心
    9 小时前
  • 签到天数: 28 天

    [LV.4]偶尔看看III

    6

    主题

    97

    回帖

    532

    积分

    高级会员

    积分
    532
    发表于 2024-9-27 18:24:36 | 显示全部楼层 |阅读模式
    Ai8051USBUSB 型 1T 8051,支持32位和8位指令集
    管脚兼容天王级别的:  89C52RC,  12C5A60S2
    要兼容 8位8051指令集,  可以用 Keil C51/IAR/SDCC 编译器
    ===就相当于更强大的 8H8K64U
    兼容 32位8051指令集可以用 Keil C251 编译器,双核兼容设计

    ===就相当于更强大的 32G12K128, 32G8K64
    34K SRAM(2K edata, 32K xdata), 64K Flash
    TFPU@120MHz, 硬件浮点/硬件三角函数 运算器
    DMA支持PWM, DMA支持外设直接到外设, P2P

    120MHz-PWM支持硬件移相,16位PWM; 真12位ADC
    USB, 4组串口,12位ADC, 轨到轨比较器
    QSPI, SPI, I2S, I2C,  TFT-i8080/M6800 接口
    PDIP40,LQFP44,LQFP48
    CPU32@42MHz
    ====================================
    擎天柱
    Ai8051U-LQFP48 转 89C52-DIP40 核心板 V1.1 20240930
    立创EDA开源 SCH / PCB

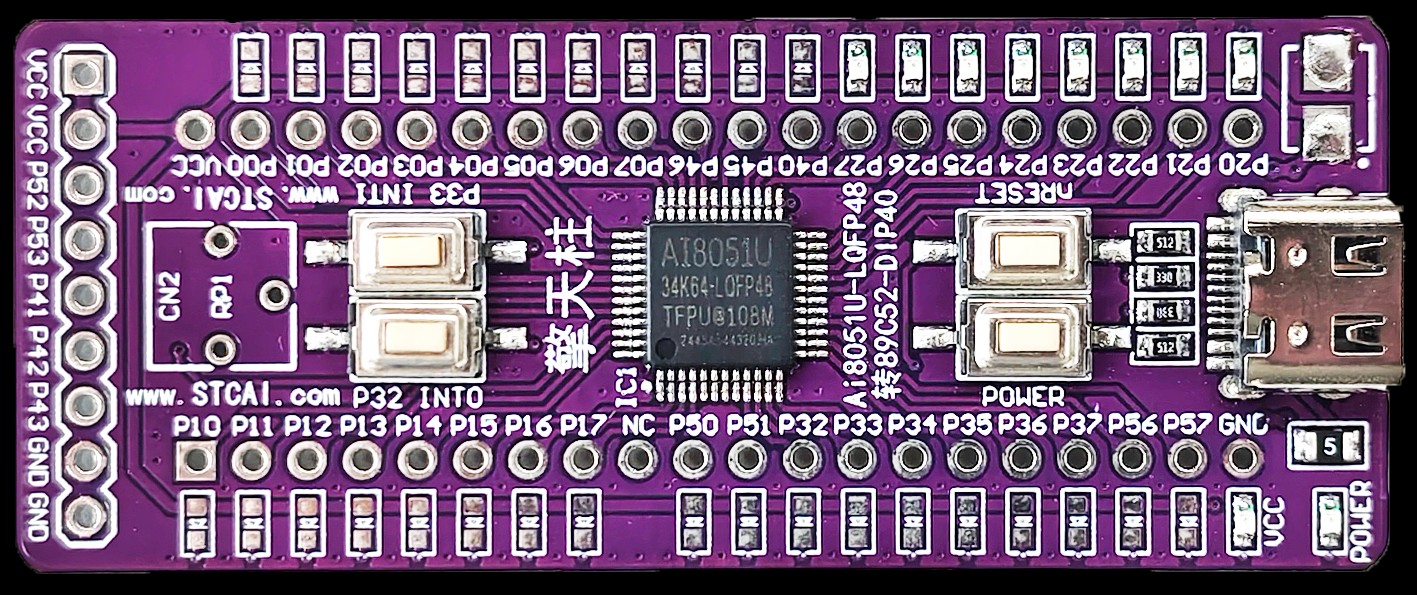

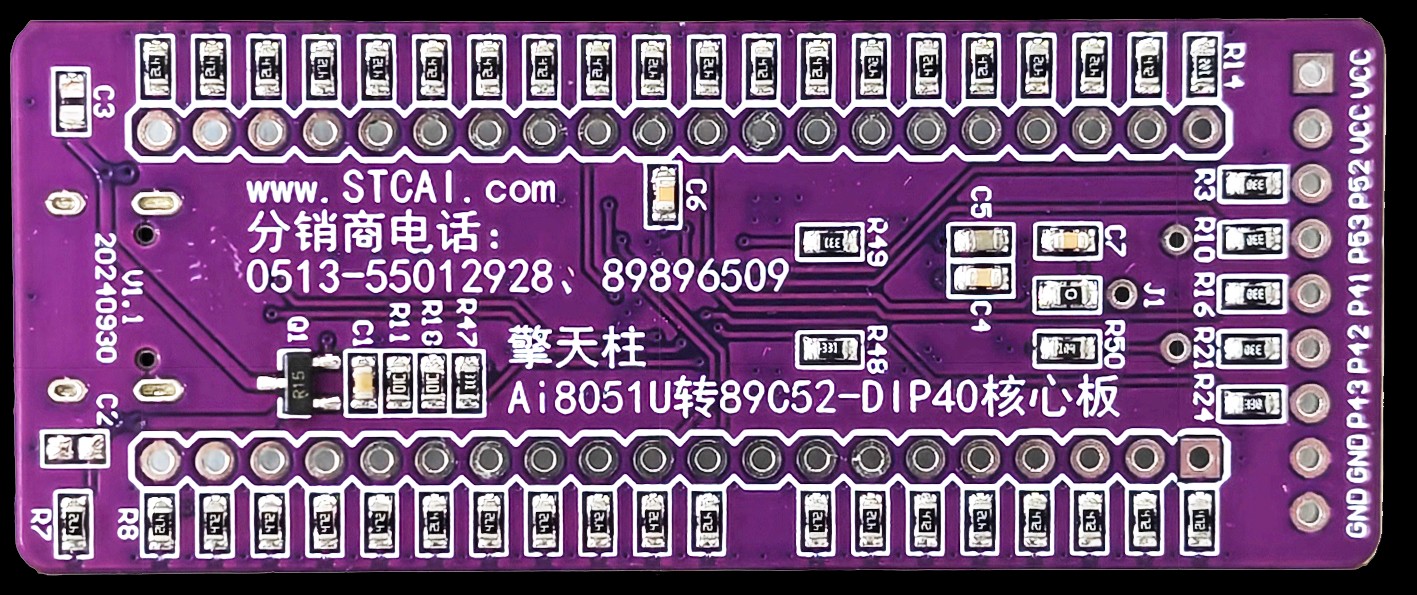

    3D_AI8051U_2024-09-30-1.png     3D_AI8051U_2024-09-30-2.png



    下面开源立创EDA文件,安装立创EDA专业版,双击eprj文件就打开了

    LCEDA:
    AI8051U-LQFP48-89C52RC-DIP40-20240930.eprj (2.15 MB, 下载次数: 84)
    SCH:
    SCH AI8051U-LQFP48-89C52RC-DIP40-20240930.pdf (334.18 KB, 下载次数: 49)
    PCB:
    PCB AI8051U-LQFP48-89C52RC-DIP40-20240930.pdf (1.52 MB, 下载次数: 39)
    Gerber:
    Gerber-AI8051U-LQFP48-89C52RC-DIP40-20240930.zip (219.39 KB, 下载次数: 43)

    BOM:
    BOM-AI8051U-LQFP48-89C52-DIP40-V1.1-20240930.xlsx (11.07 KB, 下载次数: 25)
    Assembly Drawings:
    Assembly Drawings-AI8051U-LQFP48-89C52-DIP40-V1.1-20240930.pdf (52.31 KB, 下载次数: 25)

    版本更新记录:
    V1.0
    初始版本
    V1.1
    修改丝印





    1 喜欢他/她就送朵鲜花吧,赠人玫瑰,手有余香!
    CyberHamster
    回复 送花

    使用道具 举报

    该用户从未签到

    643

    主题

    1万

    回帖

    1万

    积分

    管理员

    积分
    15622
    发表于 2024-9-27 19:31:12 | 显示全部楼层










    PCB 上要有 设计的 最后日期
    PCB 上要有 设计的 最后版本号
    方便生产管理/追溯


    截图202409271929315889.jpg 截图202409271930207733.jpg



    以前的 【P3.0/P3.1】 用 【P5.0/P5.1】代替
    以前的 PSEN/P4.4P4.0接过去




    回复 支持 反对 送花

    使用道具 举报

    该用户从未签到

    643

    主题

    1万

    回帖

    1万

    积分

    管理员

    积分
    15622
    发表于 2024-9-28 15:45:25 | 显示全部楼层
    复位键复位 也可以进入 USB下载模式


    回复 支持 反对 送花

    使用道具 举报

    该用户从未签到

    643

    主题

    1万

    回帖

    1万

    积分

    管理员

    积分
    15622
    发表于 2024-9-29 09:54:08 | 显示全部楼层
    回复 支持 反对 送花

    使用道具 举报

    该用户从未签到

    643

    主题

    1万

    回帖

    1万

    积分

    管理员

    积分
    15622
    发表于 5 天前 | 显示全部楼层
    回复 支持 反对 送花

    使用道具 举报

    该用户从未签到

    643

    主题

    1万

    回帖

    1万

    积分

    管理员

    积分
    15622
    发表于 3 天前 | 显示全部楼层
    Ai8051U-LQFP48  比普通 M0/M3,如 32F103C8T6 强太多的地方:
    1,Ai8051U有TFPU@120MHz, 算力比他强, uS级硬件三角函数/浮点运算器;
    2,Ai8051U的抗干扰比他强;
    3,  Ai8051U的内部复位是专业级的复位电路,彻底省外部复位;
    4,  Ai8051U的内部时钟完全满足串口通信要求,4组串口;
    5,Ai8051U-LQFP48有 QSPI, i8080/M6800-TFT 接口,32F103C8T6没有;
    6,  Ai8051U的PWM支持硬件移相@120MHz
    7,Ai8051U是 34K SRAM
    8,Ai8051U是 自带硬件USB, 1个芯片就能直接USB连接电脑仿真/下载,全球唯一

    Ai8051U-LQFP48, RMB2.3含税
    回复 支持 反对 送花

    使用道具 举报

  • TA的每日心情
    奋斗
    4 小时前
  • 签到天数: 245 天

    [LV.8]以坛为家I

    17

    主题

    2554

    回帖

    3111

    积分

    论坛元老

    积分
    3111
    发表于 2024-9-27 18:42:11 来自手机 | 显示全部楼层
    加入5伏3.3伏手动切换功能会不会好点

    点评

    尺寸限制,很难再加排针做跳线,而且传统89系列开发板只有5V  详情 回复 发表于 2024-9-27 19:39
    回复 支持 反对 送花

    使用道具 举报

  • TA的每日心情
    开心
    7 小时前
  • 签到天数: 264 天

    [LV.8]以坛为家I

    27

    主题

    1383

    回帖

    1841

    积分

    荣誉版主

    热心市民

    积分
    1841
    发表于 2024-9-27 18:44:22 | 显示全部楼层
    AI8051U本来就有DIP40封装,转这个有什么意义

    点评

    可以直接插在STC89系列的开发板上 实现USB下载、USB仿真  详情 回复 发表于 2024-10-15 16:02
    传统89系列开发板没有TypeC,这个也可以直接插杜邦线接其他模块用  详情 回复 发表于 2024-9-27 19:37
    睁开眼睛做场梦~~~
    回复 支持 1 反对 0 送花

    使用道具 举报

  • TA的每日心情
    奋斗
    4 小时前
  • 签到天数: 245 天

    [LV.8]以坛为家I

    17

    主题

    2554

    回帖

    3111

    积分

    论坛元老

    积分
    3111
    发表于 2024-9-27 19:28:50 来自手机 | 显示全部楼层
    晓飛飛 发表于 2024-9-27 18:44
    AI8051U本来就有DIP40封装,转这个有什么意义

    早期89C52板都需要USB转TTL下载固件,
    所以有TypeC接口供电的也没有接USB的[D+,D-],
    这个唯一优点应该是可以插TypeC线直接下载程序吧。
    和使用USB功能吧(不需要自己做线)。
    回复 支持 反对 送花

    使用道具 举报

  • TA的每日心情
    开心
    2 小时前
  • 签到天数: 103 天

    [LV.6]常住居民II

    0

    主题

    119

    回帖

    650

    积分

    高级会员

    积分
    650
    发表于 2024-9-27 19:35:13 | 显示全部楼层
    晓飛飛 发表于 2024-9-27 18:44
    AI8051U本来就有DIP40封装,转这个有什么意义

    言辞犀利
    回复 支持 反对 送花

    使用道具 举报

  • TA的每日心情
    开心
    9 小时前
  • 签到天数: 250 天

    [LV.8]以坛为家I

    53

    主题

    2256

    回帖

    4324

    积分

    超级版主

    DebugLab

    积分
    4324
    发表于 2024-9-27 19:37:04 | 显示全部楼层
    晓飛飛 发表于 2024-9-27 18:44
    AI8051U本来就有DIP40封装,转这个有什么意义

    传统89系列开发板没有TypeC,这个也可以直接插杜邦线接其他模块用


    DebugLab
    回复 支持 反对 送花

    使用道具 举报

  • TA的每日心情
    开心
    9 小时前
  • 签到天数: 250 天

    [LV.8]以坛为家I

    53

    主题

    2256

    回帖

    4324

    积分

    超级版主

    DebugLab

    积分
    4324
    发表于 2024-9-27 19:39:44 | 显示全部楼层
    soma 发表于 2024-9-27 18:42
    加入5伏3.3伏手动切换功能会不会好点

    尺寸限制,很难再加排针做跳线,而且传统89系列开发板只有5V
    DebugLab
    回复 支持 反对 送花

    使用道具 举报

  • TA的每日心情
    开心
    3 小时前
  • 签到天数: 71 天

    [LV.6]常住居民II

    13

    主题

    172

    回帖

    258

    积分

    中级会员

    积分
    258
    发表于 2024-9-27 19:43:10 来自手机 | 显示全部楼层
    REMOVEUNUSED
