NPN三级管输出PWM信号问题

DEVI***

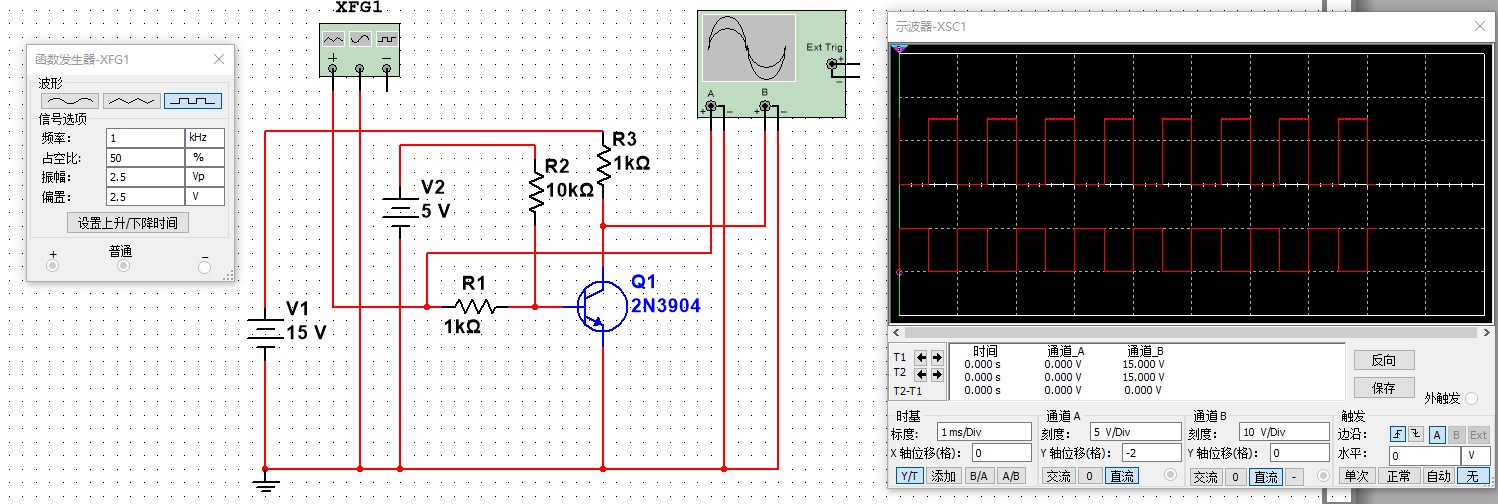

大家好，我想实现MCU给NPN三级管输出PWM信号。PWM电平位15V,电流10ma.初始电平为低。
单独一个PNP或NPN貌似都不可以吧！NPN时，被感觉被三极管钳位了，PNP时电压控制不了，一直导通。

AI-32***

【新提醒】一灯大师，I/O口控制: LED点灯, NPN/PNP三级管, N-MOS管/P-MOS管, 光耦, 继电器 - I/O读写及点灯，外部中断 ，所有I/O都支持的普通I/O中断，按键扫描 国芯技术交流网站 - AI32位8051交流社区  https://www.stcaimcu.com/forum.p ... amp;extra=#pid33199

5533***

这个电路修改一下，将VDC2端接到VCC（24V）上，MCU输出端口直接接Q1的基极，软件开机设置MCU该输出端口为开漏输出方式。这样应该可以实现MCU给NPN三极管输出PWM信号

Debu***

这样应该行，看带什么负载，负载大就再加个图腾柱电路

DEVI***

5533*** 发表于 2024-9-3 10:05
这个电路修改一下，将VDC2端接到VCC（24V）上，MCU输出端口直接接Q1的基极，软件开机设置MCU该输出端口为开 ...

你这样初始输出是高电平

DEVI***

Debu*** 发表于 2024-9-3 10:17
这样应该行，看带什么负载，负载大就再加个图腾柱电路

你仿真出来的输出是15V?

Debu***

DEVI*** 发表于 2024-9-3 10:47
你仿真出来的输出是15V?

搞错了，这样

DEVI***

Debu*** 发表于 2024-9-3 11:49
搞错了，这样

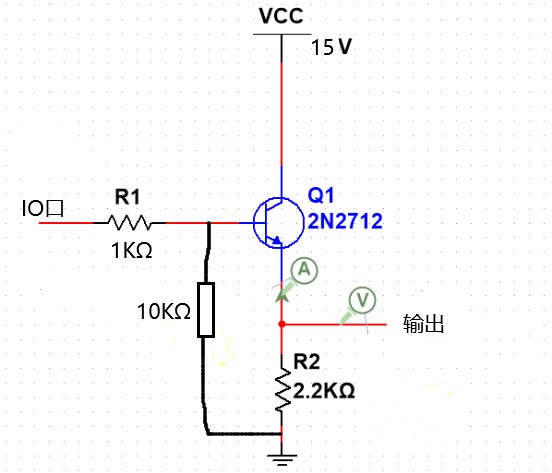

你这个电路实际应用中有用吗？貌似没见过这种控制啊

DEVI***

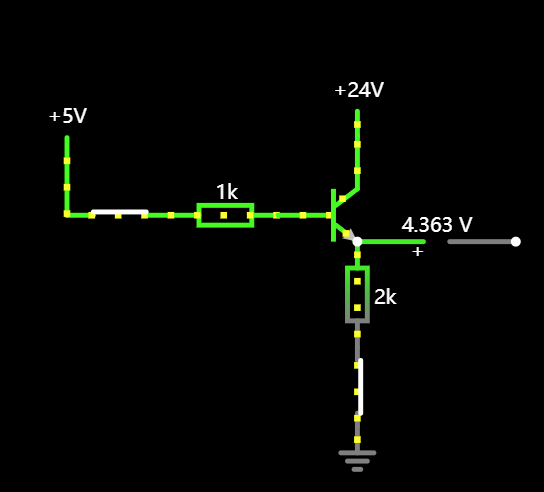

我想问问，为啥NPN三极管输出总是分的基极的电压?而不是集电极的电压？
我想要初始是OV,NPN打开后是高电平

晓***

Debu*** 发表于 2024-9-3 10:17
这样应该行，看带什么负载，负载大就再加个图腾柱电路

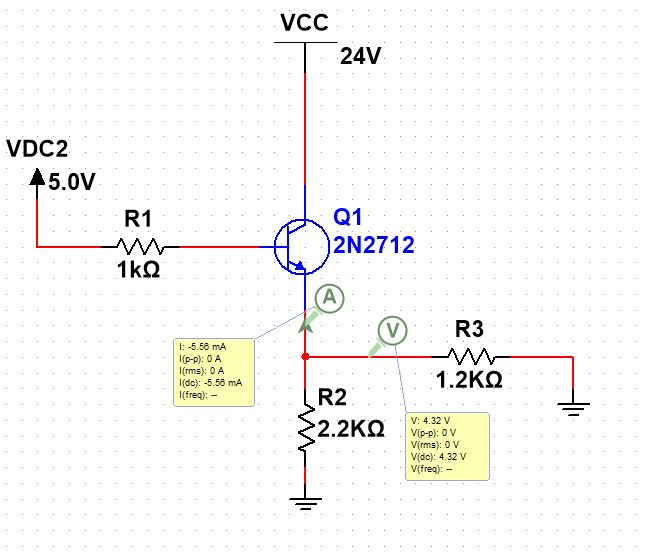

这样肯定是不行的，这是射极跟随电路，输出总是比IO电平低0.65V，实现不了24V输出，需要使用NPN三极管再加一级PNP的结构来实现。
