闲着没事，用 12C5616AD制作一个74hc595测试仪

xxkj***

手头有些特别廉价的直插74hc595，怕这些595因为廉价而质量不过关，因而萌发了制作一个测试仪的想法。
用测试仪先对595进行测试，功能正常了，再接入电路应用。
该测试仪能自动向595写入数据，再读出输出数据进行比对，如果读出的并口数据与串行写入的数据不同，说明该IC损坏或根本不是595。

下面是实物图：


下面是原理图：

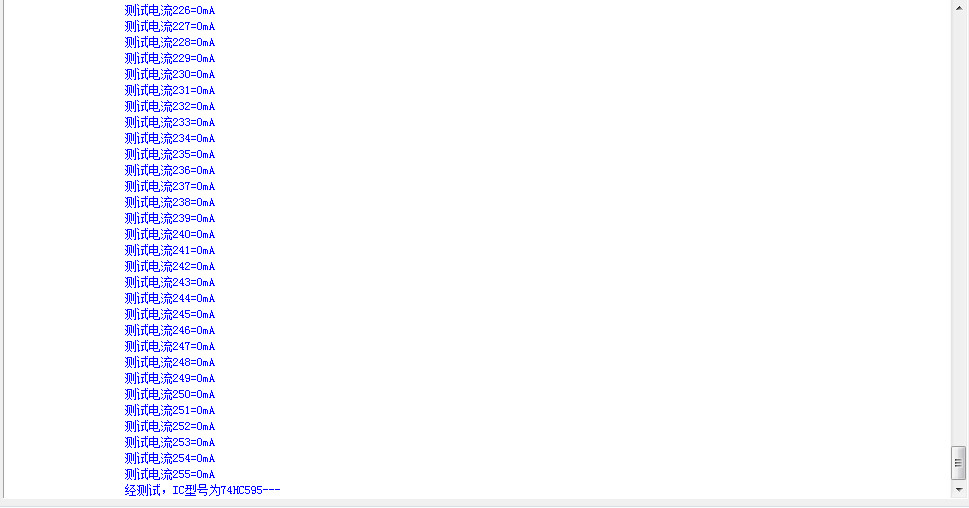

下面是串口打印结果：

HEX文件：

晓***

建议595的输出加一定的负载，有些595的损坏不是逻辑功能问题，而是输出缓冲器损坏，失去了带载能力

so***

io使用蛮多的，大概看一下就知道这个的原理了。

晓***

wnag*** 发表于 2024-8-18 10:01
加个LED应该可以吧

如果要实现全自动检测的话，LED给谁看，给单片机吗？

xxkj***

晓*** 发表于 2024-8-18 09:38
建议595的输出加一定的负载，有些595的损坏不是逻辑功能问题，而是输出缓冲器损坏，失去了带载能力 ...

哦，还有这回事

xxkj***

so*** 发表于 2024-8-18 10:02
io使用蛮多的，大概看一下就知道这个的原理了。

是的，原理特别简单。

晓***

xxkj*** 发表于 2024-8-18 15:03
哦，还有这回事

如果有多余的IO，那可以将595的所有输出端通过排阻接入一个IO，控制这个IO推挽高电平时让595全部输出低电平，检测是否正常，然后控制IO输出低电平595全部输出高电平，检测是否正常，基本能排除带载问题。

xxkj***

晓*** 发表于 2024-8-18 15:09
如果有多余的IO，那可以将595的所有输出端通过排阻接入一个IO，控制这个IO推挽高电平时让595全部输出低电 ...

这不是接近短路吗？电流不小吧？

晓***

xxkj*** 发表于 2024-8-18 15:16
这不是接近短路吗？电流不小吧？

两个4pin排阻 正好8个通道，不是短路

xxkj***

晓*** 发表于 2024-8-18 15:18
两个4pin排阻 正好8个通道，不是短路

阻值大约多少比较合适？
