TF卡，SD卡：【FatFs+SD+W25Q测试】@【Ai8051U】, AiCube

C_w***

学习一下，做个小东西

xie2***

erci*** 发表于 2026-3-21 19:09
精简了个只留SD测试的，参考这个吧

大佬，这个代码 修改 config.h
#define HIRC                    40000000UL
#define FOSC                    40000000UL
#define SYSCLK                  FOSC
#define MAIN_Fosc               FOSC

#define PRINTF_HID

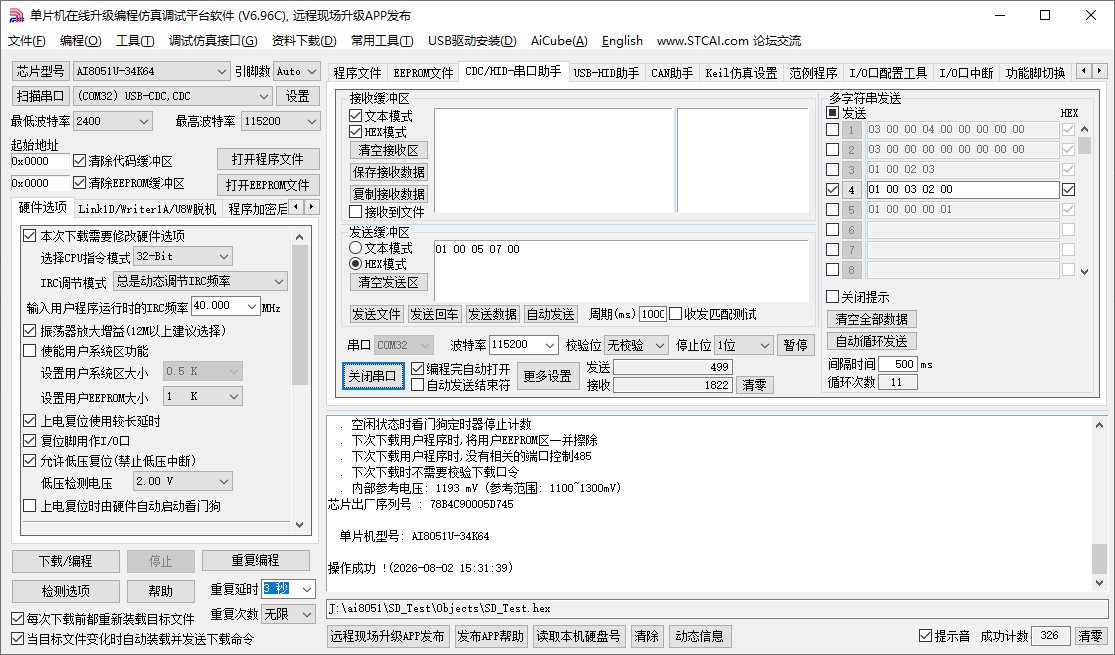

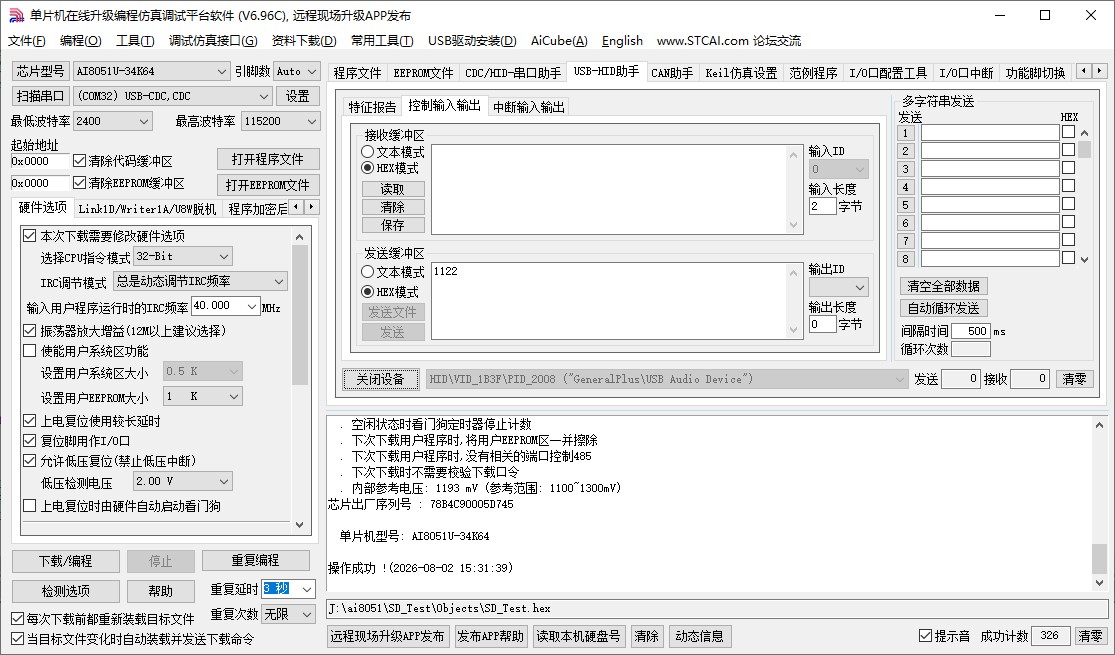

改完看不到打印效果呢？





不修改 的情况下  用串口也看不到呢






----------------------------------

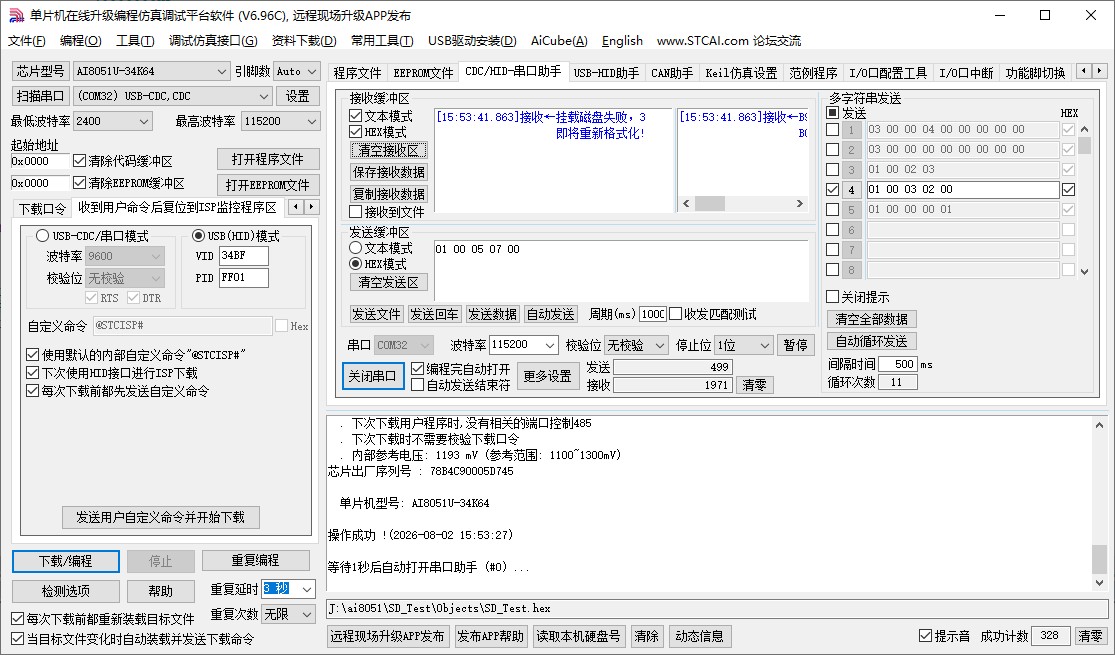

改了这个页面的内容可以了。





不知道是否可以，我手上的几个存储卡 都提示 格式化失败。

erci***

xie2*** 发表于 2026-8-2 15:49
大佬，这个代码 修改 config.h
#define HIRC                    40000000UL
#define FOSC                ...

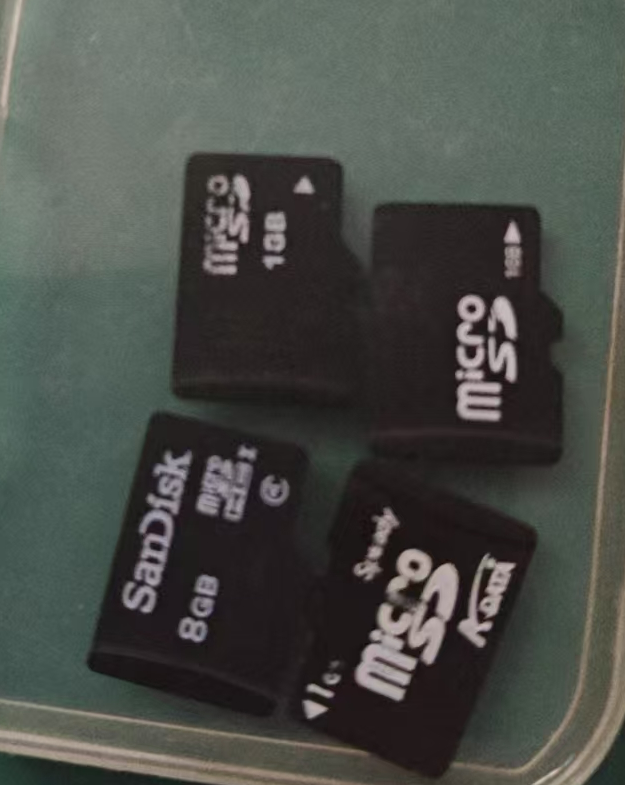

失败的卡拍照看看，是不是都是同规格的，换个不同规格的试下。

xie2***

erci*** 发表于 2026-8-2 20:58
失败的卡拍照看看，是不是都是同规格的，换个不同规格的试下。

日志几个卡报的都是一样的：

[06:22:08.256]接收←格式化:3

[06:22:20.143]接收←挂载磁盘失败，3
                    即将重新格式化!

[06:22:32.015]接收←格式化:3

[06:22:43.882]接收←挂载磁盘失败，3
                    测试失败.

xie2***

xie2*** 发表于 2026-8-3 06:16
日志几个卡报的都是一样的：

[06:22:08.256]接收←格式化:3

稍微修改了 一下日志：
[07:43:41.531]接收←1.开始发送至少74个时钟周期的空闲信号...
                    2.空闲信号发送完成。
                    3.发送CMD0，尝试让SD卡进入空闲状态...

[07:43:53.399]接收←4.发送CMD0超时，初始化失败。
                    1.开始发送至少74个时钟周期的空闲信号...
                    2.空闲信号发送完成。
                    3.发送CMD0，尝试让SD卡进入空闲状态...

[07:44:05.287]接收←4.发送CMD0超时，初始化失败。
                    [1] f_mkfs:3
                    1.开始发送至少74个时钟周期的空闲信号...
                    2.空闲信号发送完成。
                    3.发送CMD0，尝试让SD卡进入空闲状态...

[07:44:17.155]接收←4.发送CMD0超时，初始化失败。
                    1.开始发送至少74个时钟周期的空闲信号...
                    2.空闲信号发送完成。
                    3.发送CMD0，尝试让SD卡进入空闲状态...

erci***

xie2*** 发表于 2026-8-3 07:45
稍微修改了 一下日志：
[07:43:41.531]接收←1.开始发送至少74个时钟周期的空闲信号...
                 ...

第一条指令都没发通~
检查下硬件连接
和软件pin复用是否一致

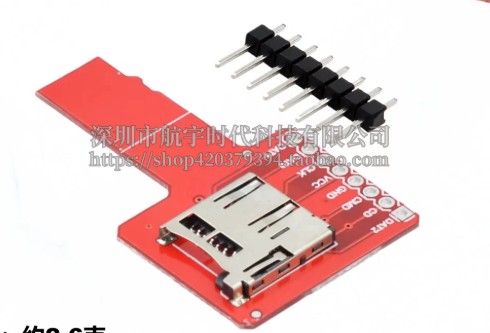

可以买这种TF转接板，接逻辑分析仪看看信号：

xie2***

erci*** 发表于 2026-8-3 09:07
第一条指令都没发通~
检查下硬件连接
和软件pin复用是否一致

大佬，我确认一下 这个SDTest-20260320 工程是给  ai8051u 实验箱v1.2  2024-9-20 用的吧。不是你改的电路吧？

xie2***

[22:29:41.677]发送→P
[22:29:41.680]接收←***************************AiCubeTest***************************
                    说明:P35,P33按键中断测试,其它测试CDC发送指令触发:
                    P:打印菜单
                    T1:P0点灯测试
                    T2:看门狗测试
                    T3:W25Q测试
                    T4:SD测试
                    T5:W25Q_FatFs测试
                    T6:SD_FatFs测试
                    ****************************************************************

[22:29:52.622]发送→T4
[22:29:52.636]接收←Test:4

[22:30:02.108]发送→T4
[22:30:04.974]接收←SD_Test:255
                    Test:4

[22:30:17.314]接收←SD_Test:255

[22:30:27.813]发送→T6
[22:30:27.820]接收←Test:6
                    格式化:0

[22:30:40.159]接收←挂载磁盘失败，3
                    即将重新格式化!

[22:30:52.509]接收←格式化:3

[22:31:04.849]接收←挂载磁盘失败，3
                    即将重新格式化!

[22:31:17.197]接收←格式化:3

[22:31:29.536]接收←挂载磁盘失败，3
                    测试失败.
             我这个卡是1g的。我用读卡器在电脑上试过了。是可以访问的。插入实验箱 是这个效果。

xie2***

我现在用的这个卡是1g的，用读卡器是可以正常访问的。
我稍微修改了代码，现在的情况是这个：
                    ================================
                    SD Card SPI Initialization
                    ================================
                    Send power-up clocks...
                    CMD0...
                    CMD TX: 40 00 00 00 00 95
                    R1 RX[0] = FF
                    R1 RX[1] = 01
                    CMD0 OK, R1 = 0x01
                    CMD8...
                    CMD TX: 48 00 00 01 AA 87
                    CMD8 RX:R1 RX[0] = FF
                    R1 RX[1] = 00
                     00 00 02 1F
                    CMD8 R1 = 0x00
                    CMD8 supported
                    R7 = 00 00 02 1F
                    CMD8 voltage mismatch
                    SD_Test:255

xie2***

楼主，我想请教一个问题 就ai8051实验箱 v1.2     2024-9-20  上面 运行 例程《Ai8051U-32Bit\47-MSC(Mass Storage Class)协议范例-U盘演示程序》   启用  MEMTYPE_INT 的时候 就无法格式化，你有试过吗 ？   例程默认是启用了   MEMTYPE_EXT  ，这个是可以的。但是  MEMTYPE_INT   不行。
