Debu***

P22（SS）接 CS 更合理一些，都是片选，可以使用 SPI 硬件的 SS，而 DC（Data/Command）只能使用软件操作 IO

梁***

hu_ji*** 发表于 2025-10-21 00:16
音频部分，我想提几点，不知对否：
1、IIS录音和IIS播放都是用IIS2通道，如果到时候需要录和放同时（比如微 ...

1、TLV320AIC23B是全双工的CODEC，ADC与DAC同时工作。
2、只需要MCLK、BCLK、LRCLK、DI、DO这5个脚即可，STC32G144K246有2个I2S，I2S1做主机播放，提供MCLK、BCLK、LRCLK、DI信号，I2S2做从机，只需要将数据端连接DO即可，已经程序验证正常同时播放与录音。但电路中漏了一条线，TLV320AIC23B的5脚LRCIN与7脚LRCOUT要接在一起。

梁***

Debu*** 发表于 2025-10-21 19:41
LRCOUT要接，录音的帧同步信号（左右分离时钟）是codec产生的，不一定和LRCIN同步
由于I2SnINSEL是同步切换 ...

TLV320AIC23B工作于从机模式，只需要MCLK、BCLK、LRCLK、DI、DO这5个脚即可，STC32G144K246有2个I2S，I2S1做主机播放，提供MCLK、BCLK、LRCLK、DI信号，I2S2做从机，BCLK、LRCK再MCU内部与I2S1的BCLK、LRCK相连，数据端连接DO，TLV320AIC23B的5脚LRCIN与7脚LRCOUT要接在一起（电路漏接了这条线），已经程序验证正常同时播放与录音。

hu_ji***

梁*** 发表于 2025-10-24 12:46
1、TLV320AIC23B是全双工的CODEC，ADC与DAC同时工作。
2、只需要MCLK、BCLK、LRCLK、DI、DO这5个脚即可， ...

梁工专业！

digg***

神*** 发表于 2025-6-13 15:56
刚爱好者问 HIFI 音频

期待WiFi ing

科***

三个问题

• 图1 ADC触发信号寄存器配置说明

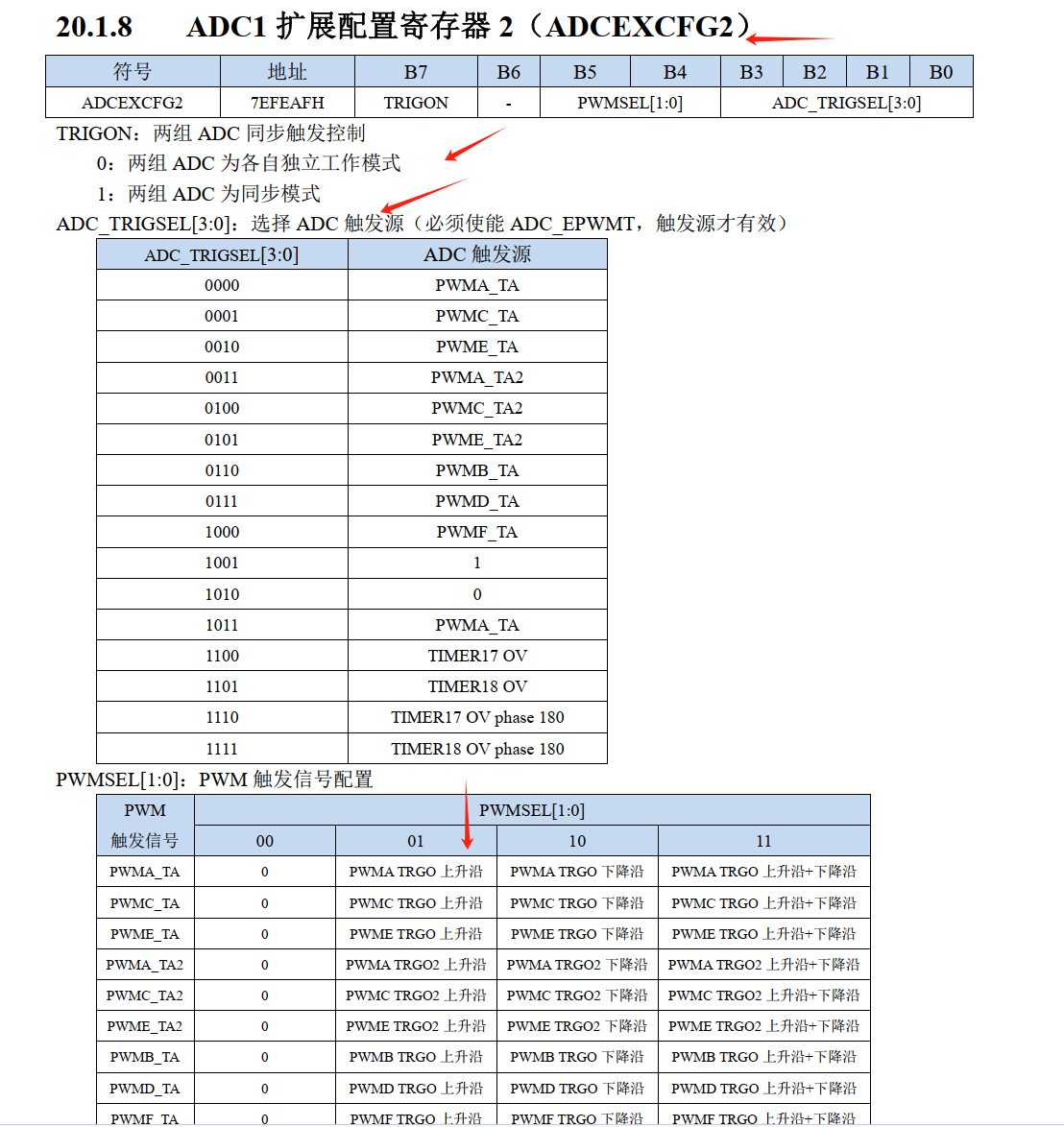

图2 PWM触发信号输出寄存器说明

1. adc用作比较器的输入时，配置ADC和adc2为同步模式时，adc的功能会不会受到比较器的输入IO的影响，比如比较器工作时，会占用ADC采样的时间，就会阻塞ADC采样。
2. adc用pwm触发采样时，触发条件可以设置为PWMATRGO。我是不是可以理解为TRGO事件可以设置为PWM的通道4的参考值，实现类似于STM32定时器1通道4的触发ADC。不知道这样做到底行不行。

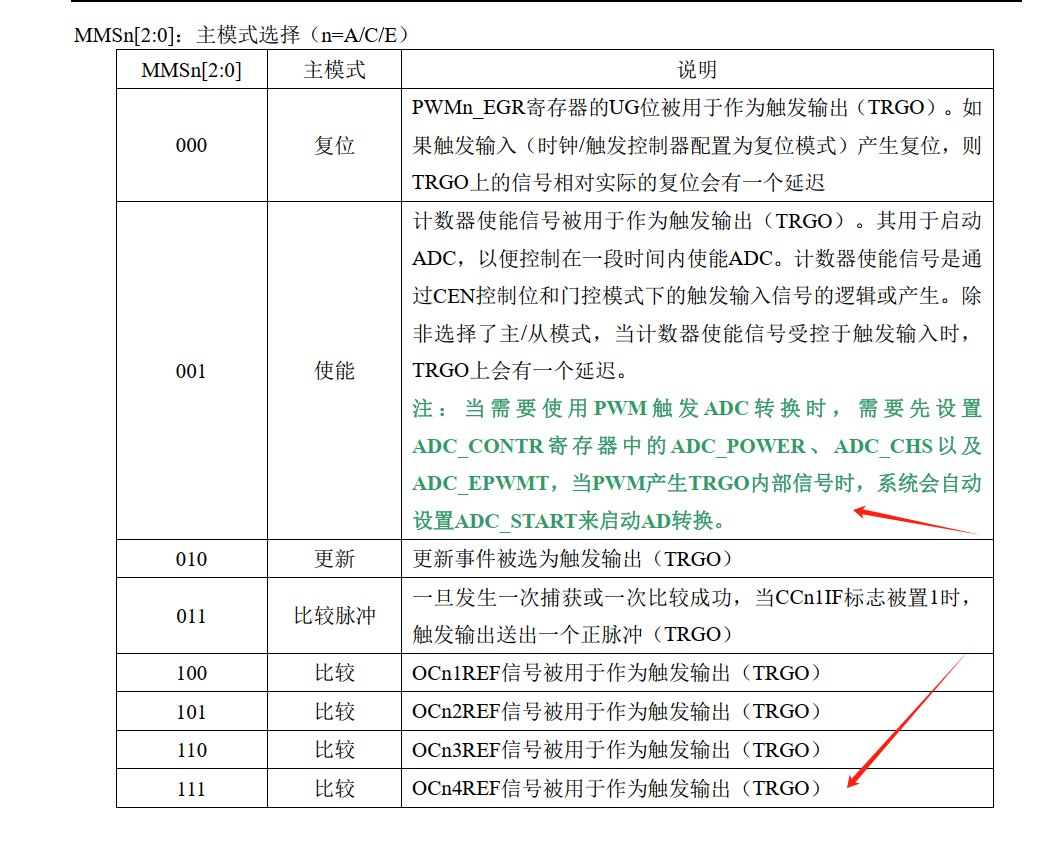

3. 在手册的26.10.4中，（图2），绿色的字体说明了如何进行PWMA触发ADC采样的配置。但是我认为 绿色的字体放在这个框里，很容易造成误导，就会让人觉得是只有设置这个MMSNx=001才能使得PWM触发ADC采样。我认为应该把这个绿色的字体放在这个表格的下面。

135100***

最好前面64脚不变，增加引脚排后面

乘风***

科*** 发表于 2025-11-7 09:22
三个问题

1. ADC做比较器输入时不会影响ADC采样时间，只是不能随意切换ADC通道，否则比较器输入脚也会跟着切换。
2. PWM触发ADC采样时，可以设置PWMx_TRGO的上升沿或者下降沿信号触发ADC开始采样，跟STM的TIMx事件触发ADC类似。
3. 绿色注释内容后续会放到表格下面。

summer***

LED灯、数码管和按键可以用专用的芯片，比如天微的TM系列，可以扩展更多功能！
