TF卡，SD卡：【FatFs+SD+W25Q测试】@【Ai8051U】, AiCube

erci***

Kian*** 发表于 2026-3-20 14:18
引脚未发现冲突，   通过其他例程可以正常烧写文件到25Q64里面。

已修复，重新下载下1L今天代码包。
上次修改工程结构，导致ff.c中printf引用的标准库导致的问题。

erci***

电子*** 发表于 2026-3-20 13:14
我下载例程  SDTest-20260130.zip  到AI8051U试验箱上面测试，时钟为40M。

怎么不管是发送T5 还是 T6 ，  ...

已修复，重新下载下1L今天代码包。
上次修改工程结构，导致ff.c中printf引用的标准库导致的问题。

Kian***

erci*** 发表于 2026-3-20 14:33
已修复，重新下载下1L今天代码包。
上次修改工程结构，导致ff.c中printf引用的标准库导致的问题。

还是不行。

[14:37:20.407]发送→T6

[14:37:20.409]接收←Test:6
                    格式化:3
                    SD_SendCommand:8
                    FF 01 00 00 01 AA FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    SD_SendCommand:9
                    FF 05 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    挂载磁盘失败，3
                    即将重新格式化!
                    SD_SendCommand:8
                    FF 01 00 00 01 AA FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    SD_SendCommand:9
                    FF 05 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    格式化:3
                    SD_SendCommand:8
                    FF 01 00 00 01 AA FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    SD_SendCommand:9
                    FF 05 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    挂载磁盘失败，3
                    即将重新格式化!
                    SD_SendCommand:8
                    FF 01 00 00 01 AA FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    SD_SendCommand:9
                    FF 05 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    格式化:3
                    SD_SendCommand:8
                    FF 01 00 00 01 AA FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    SD_SendCommand:9
                    FF 05 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    挂载磁盘失败，3
                    测试失败.








[14:38:39.466]发送→T5

[14:38:39.478]接收←Test:5
                    格式化:3
                    r=0x00,0x02,0x60
                    ID1=0x16,ID=0x16,ID2=0x16
                    r=0x00,0x02,0x60
                    ID1=0x16,ID=0x16,ID2=0x16
                    挂载磁盘失败，3
                    即将重新格式化!
                    r=0x00,0x02,0x60
                    ID1=0x16,ID=0x16,ID2=0x16
                    r=0x00,0x02,0x60
                    ID1=0x16,ID=0x16,ID2=0x16
                    格式化:3
                    r=0x00,0x02,0x60
                    ID1=0x16,ID=0x16,ID2=0x16
                    r=0x00,0x02,0x60
                    ID1=0x16,ID=0x16,ID2=0x16
                    挂载磁盘失败，3
                    即将重新格式化!
                    r=0x00,0x02,0x60
                    ID1=0x16,ID=0x16,ID2=0x16
                    r=0x00,0x02,0x60
                    ID1=0x16,ID=0x16,ID2=0x16
                    格式化:3
                    r=0x00,0x02,0x60
                    ID1=0x16,ID=0x16,ID2=0x16
                    r=0x00,0x02,0x60
                    ID1=0x16,ID=0x16,ID2=0x16
                    挂载磁盘失败，3
                    测试失败.

erci***

Kian*** 发表于 2026-3-20 14:38
还是不行。

[14:37:20.407]发送→T6

软件正常噢，检查下硬件
W25Q 16是4MB，而且代码中没适配0x16的,修改这里添加上试下

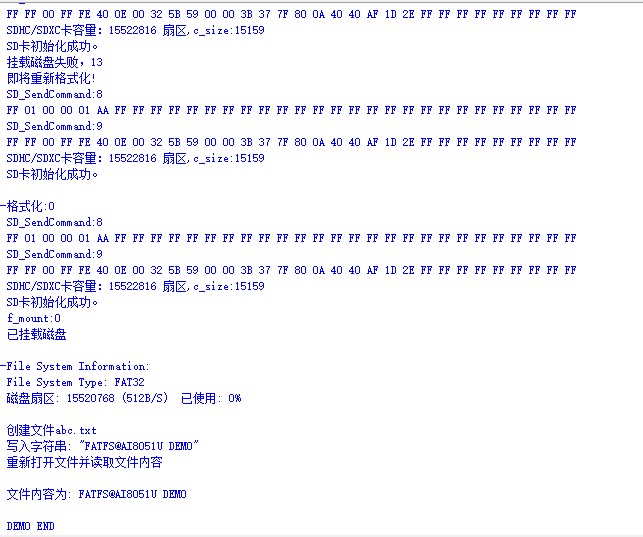

SD卡看着第二条报文不对，换个卡试下

Kian***

erci*** 发表于 2026-3-20 15:12
软件正常噢，检查下硬件
W25Q 16是4MB，而且代码中没适配0x16的,修改这里添加上试下

感谢，W25Q64  对应的是8M， 我程序里面增加了这个0X16的判断，已经正常了。

   我手里有好几张128M的内存卡都不行，请问一下内存卡规格有要求吗？  我重新网上买几张到时候再试下。


[15:24:31.948]发送→T5

[15:24:31.955]接收←Test:5
                    格式化:0
                    f_mount:0
                    已挂载磁盘

[15:24:32.065]接收←File System Information:
                    File System Type: FAT16
                    磁盘扇区: 16256 (512B/S)  已使用: 0%

                    重新打开文件并读取文件内容

                    文件内容为: FATFS@AI8051U DEMO

                    创建文件abc.txt
                    写入字符串: "FATFS@AI8051U DEMO"

[15:24:32.390]接收←重新打开文件并读取文件内容

                    文件内容为: FATFS@AI8051U DEMO

                    DEMO END













[15:25:10.471]发送→T6

[15:25:10.486]接收←Test:6
                    格式化:0
                    SD_SendCommand:8
                    FF 01 00 00 01 AA FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

[15:25:10.611]接收←SD_SendCommand:9
                    FF 00 FF FE 00 5E 00 32 5F 59 83 C9 ED B6 7F 83 96 40 00 65 38 1E FF FF FF FF FF FF FF FF FF FF
                    SDSC卡容量：248320 扇区,c_size:3879,read_bl_len:9,c_size_mult:4
                    SD_SendCommand:9
                    FF 00 FF FE 00 5E 00 32 5F 59 83 C9 ED B6 7F 83 96 40 00 65 38 1E FF FF FF FF FF FF FF FF FF FF
                    SDSC卡容量：248320 扇区,c_size:3879,read_bl_len:9,c_size_mult:4
                    SD卡初始化成功。
                    挂载磁盘失败，13
                    即将重新格式化!
                    SD_SendCommand:8
                    FF 01 00 00 01 AA FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    SD_SendCommand:9
                    FF 05 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    格式化:3
                    SD_SendCommand:8
                    FF 01 00 00 01 AA FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    SD_SendCommand:9
                    FF 05 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    挂载磁盘失败，3
                    即将重新格式化!
                    SD_SendCommand:8
                    FF 01 00 00 01 AA FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    SD_SendCommand:9
                    FF 05 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    格式化:3
                    SD_SendCommand:8
                    FF 01 00 00 01 AA FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    SD_SendCommand:9
                    FF 05 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
                    挂载磁盘失败，3
                    测试失败.


Kian***

发送T6， 能够返回内存卡容量，说明内存卡已经识别到了呀。：  SDSC卡容量：248320 扇区,c_size:3879,read_bl_len:9,c_size_mult:4
通过计算
总容量 = 248320 × 512
= 127,139,840 字节
= 124,160 KB
= 121.25 MB

内存卡正常。



但是无法挂载磁盘，是不是程序还需要优化 某个标识判断。

erci***

Kian*** 发表于 2026-3-20 15:33
发送T6， 能够返回内存卡容量，说明内存卡已经识别到了呀。：  SDSC卡容量：248320 扇区,c_size:3879,read_ ...

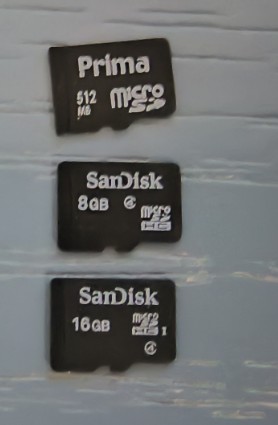

可能定制的卡指令有所差异，我用的这三种卡供你参考

Kian***

erci*** 发表于 2026-3-20 14:33
已修复，重新下载下1L今天代码包。
上次修改工程结构，导致ff.c中printf引用的标准库导致的问题。

  有 没有修改工程之前的文件参考一下吗，就是不使用AiCube架构。  越简单越好， 我只需要AI8051试验箱 SD的读写测试程序，W25Q的不需要。

erci***

Kian*** 发表于 2026-3-20 17:42
有 没有修改工程之前的文件参考一下吗，就是不使用AiCube架构。  越简单越好， 我只需要AI8051试验箱 S ...

一开始就用的AiCube创建噢，别的工程只需要对接下io和spi初始化就行，挑拣下面这些文件

Kian***

erci*** 发表于 2026-3-20 17:48
一开始就用的AiCube创建噢，别的工程只需要对接下io和spi初始化就行，挑拣下面这些文件

      实际应用里，FatFs 文件系统的文本数据大多存在 SD 卡中，这样客户能把数据导出到电脑做分析。

     我在论坛找了两天，本来想偷懒直接找个相关例程用，结果发现所有 FatFs 数据读写例程都是针对 W25Q 的，对我这边的应用没什么参考意义。

     裴工，您这个例程里 W25Q 和 SD 卡的读写都有，功能很全。但我对 fatfs 文件系统理解得不够透，加上代码不是我写的理解起来比较困难，里面 W25Q 和 SD 卡的判断代码相互关联，删掉 W25Q 的代码后编译老是报错。

    想请问您那边有没有 AI8051 试验箱单独的 SD 卡读写例程可以参考下，也就是没有将W25Q程序加进去的 以前的调试例程呢？
