前进中的PDF，一起完善他，以后数据手册的笔误部分大家在这个帖子集中反馈

erci*** · 发表于 2026-3-31 09:32:42

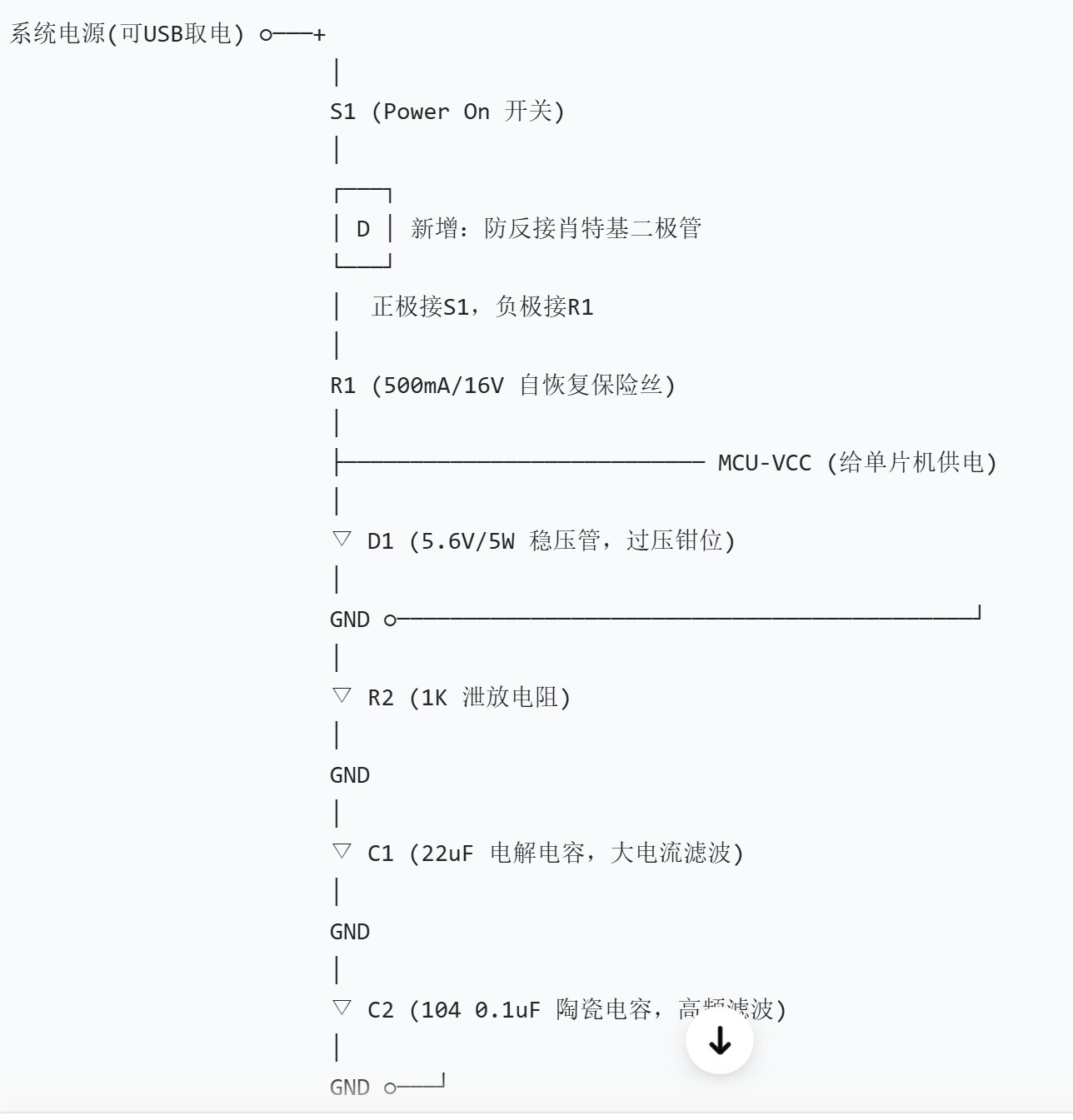

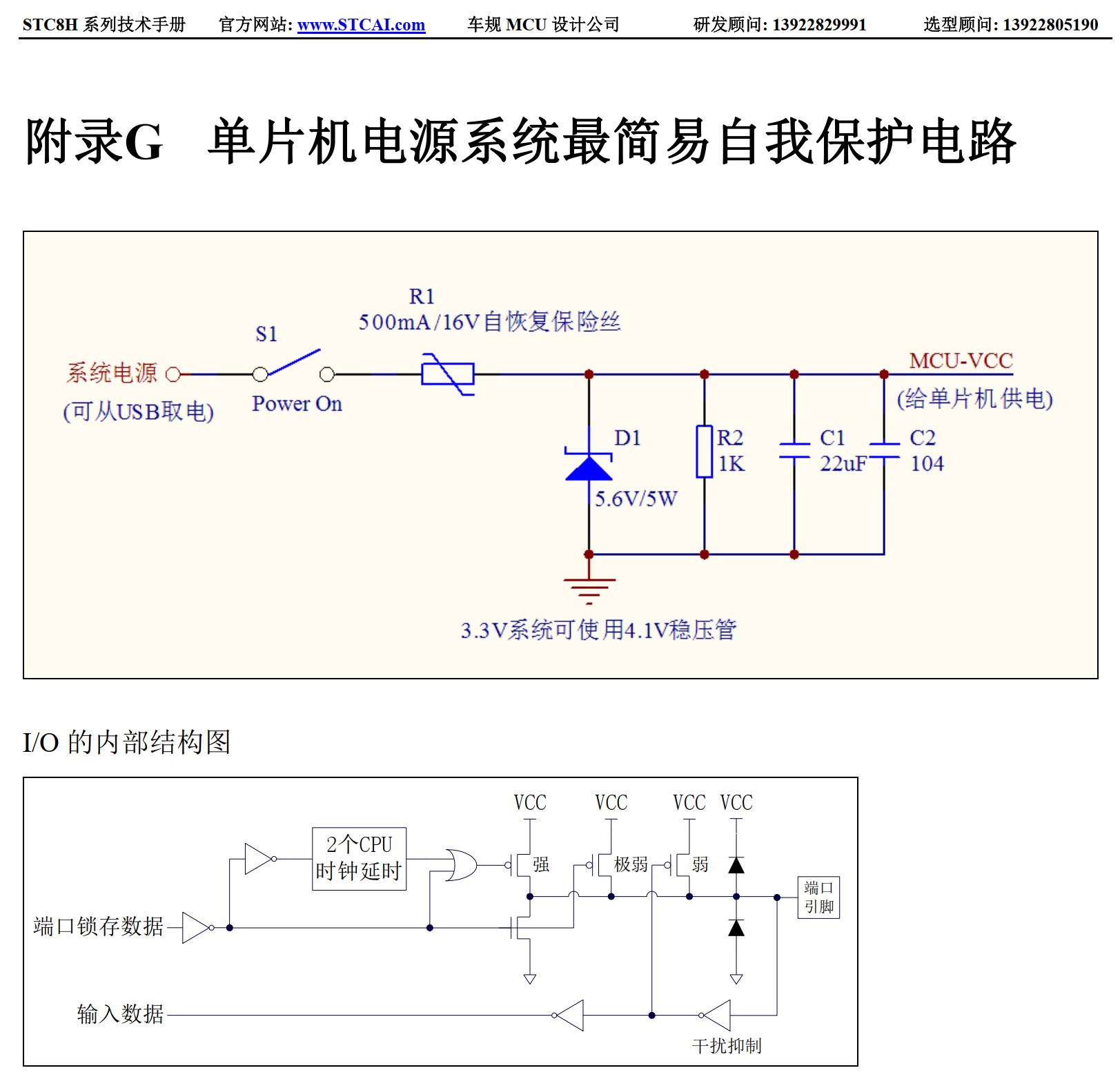

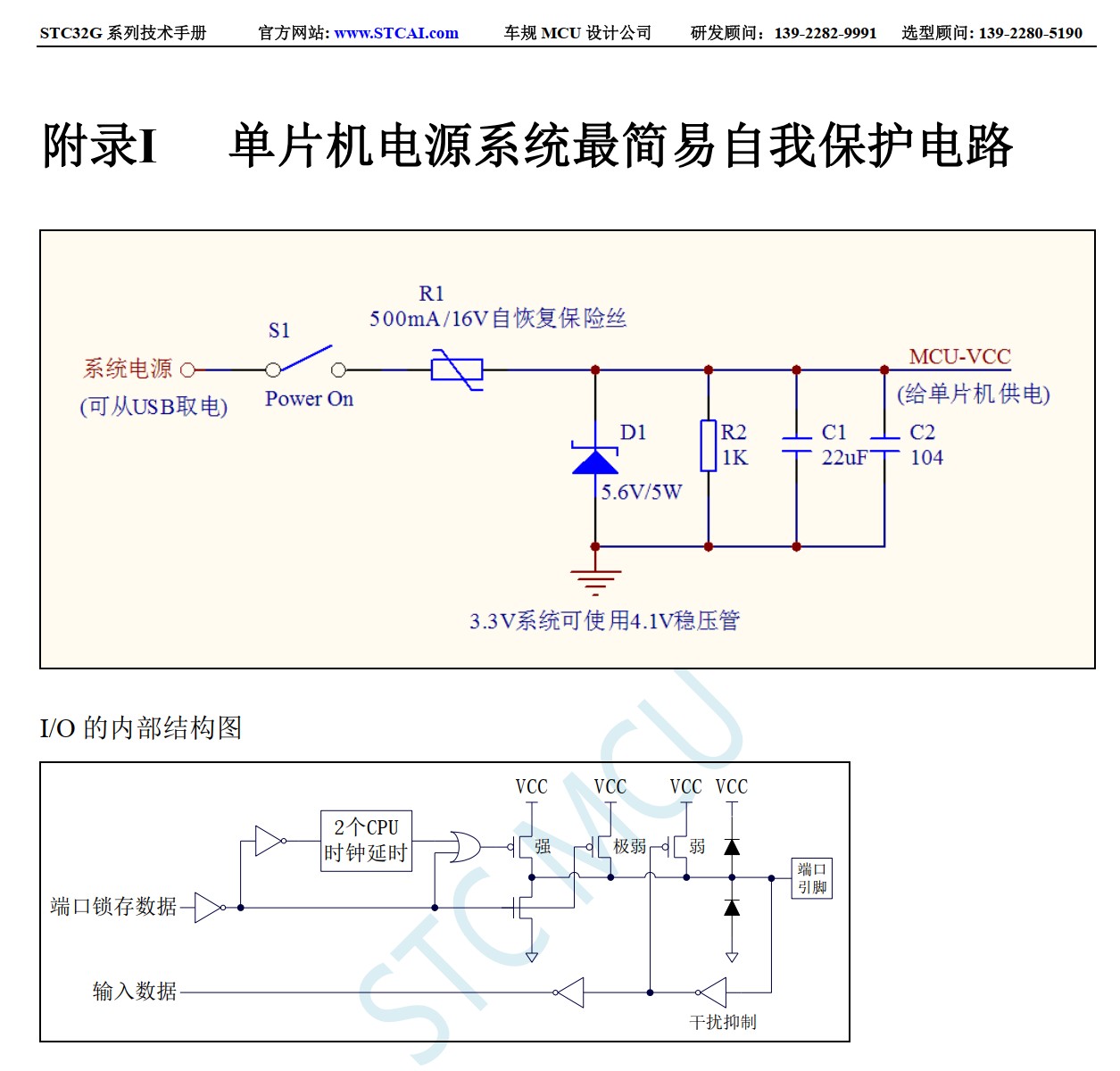

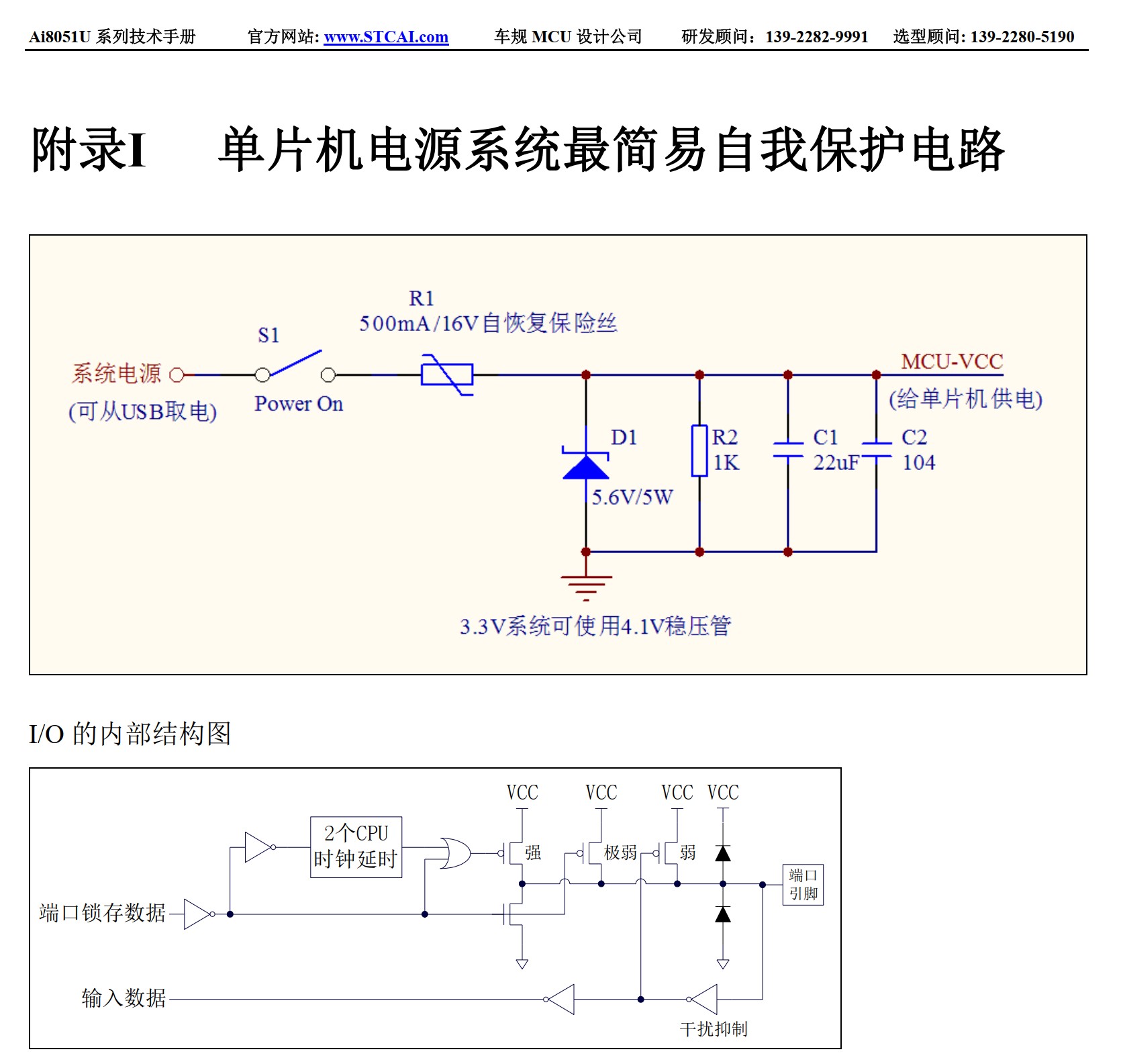

多了个字符

kai*** · 发表于 2026-3-31 17:10:51

erci*** 发表于 2026-3-31 09:32
多了个字符

多谢您提醒！

已修正，稍后一并发布新版。


神*** · 发表于 2026-4-6 10:08:45

2026/4/6

上面图中，TL431/CD431的输入电源，改成直接接 Vcc

下图中，TL431/CD431的输入电源，改成直接接 AVcc

【TL431/CD431芯片，RMB0.08, 电源输入设计】
1, 无低功耗设计要求一般直接接 MCU-Vcc 或 ADC-AVCC
2, 有低功耗设计要求建议改用低功耗的 REF3025系列/RMB0.6
3, 要低成本，又要省电时低功耗设计，
可 ADC_VRef+直接接到 MCU-Vcc, 不用外部ADC基准源
用内部 1.19V-BandGap电压/已内部接到ADC15通道，
来反推 ADC_VRef+电压及外部输入通道的电压,
采样转换2次，只需要计算一次，有参考例程。
4, 如坚持用 TL431/CD431芯片做ADC基准源，又要省电模式低功耗，
则TL431/CD431芯片的电源由 I/O口提供。
需要ADC转换时，控制脚设置为推挽输出模式输出高电平，
不需要ADC转换时，控制脚设置为高阻输入模式，
无电流流进和流出，不能直接用强推挽输出低电平。
这种设计不太规范，只是为了省电。

所有手册，牵涉到 TL431/CD431的部分都要重新完善说明

神*** · 发表于 2026-4-6 10:21:21

加上如下注解：

芯片封装时，ADC_VRef+ / ADC_AVcc 已打线到 MCU-Vcc,
可用内部1.19V BandGap电压/已内部接到ADC15通道，
来反推 ADC_VRef+电压及外部输入通道的电压,
采样转换2次，只需要计算一次，有参考例程。

加上下面的图


kai*** · 发表于 2026-4-7 11:09:09

神*** 发表于 2026-4-6 10:21
加上如下注解：

已按要求更新：一般精度ADC参考线路图

稍后一并上传新版


kai*** · 发表于 2026-4-7 11:19:46

神*** 发表于 2026-4-6 10:08
2026/4/6

已按要求更新STC8H：
21.5.2 高精度ADC参考线路图
a) 高精度ADC参考线路图 -- STC8H1K08-TSSOP20
b) 高精度ADC参考线路图 -- STC8H1K16
c) 高精度ADC参考线路图 -- STC8H8K64U-PDIP40

稍后一并上传新版
