DMA-P2P 应用, USART1-SPI-串行Flash<==>SPI-TFT彩屏, ST7789, AI8051U

baocon***

C_w*** 发表于 2025-7-20 15:08
这个是USARTSPI到SPI7789屏的DMAP2P，二者的时钟信号图。

蓝色是USARTSPI读取外部flash的时钟信号，黄色是 ...

楼主，问下这个示波器测出来的波形，如  蓝色是USARTSPI读取外部flash的时钟信号，黄色是SPI7789刷屏的
这里如果是测SPI7789刷屏，是用示波器表笔一端接地，另一端接屏幕的CLK引脚吗  ？
如果测USARTSPI读取外部flash的时钟信号，是是用示波器表笔一端接地，另一端接FLASH的CLK引脚吗  ？  目前我用此方法，使用你的例程，并没有测出和你一样的波形

C_w***

baocon*** 发表于 2025-11-17 15:03
楼主，问下这个示波器测出来的波形，如  蓝色是USARTSPI读取外部flash的时钟信号，黄色是SPI7789刷屏的
...

是的，都是测量时钟脚，用X10档试试

baocon***

C_wolf 发表于 2025-11-17 17:42
是的，都是测量时钟脚，用X10档试试

好的，我去试下，等我回复

baocon***

C_w*** 发表于 2025-11-17 17:42
是的，都是测量时钟脚，用X10档试试

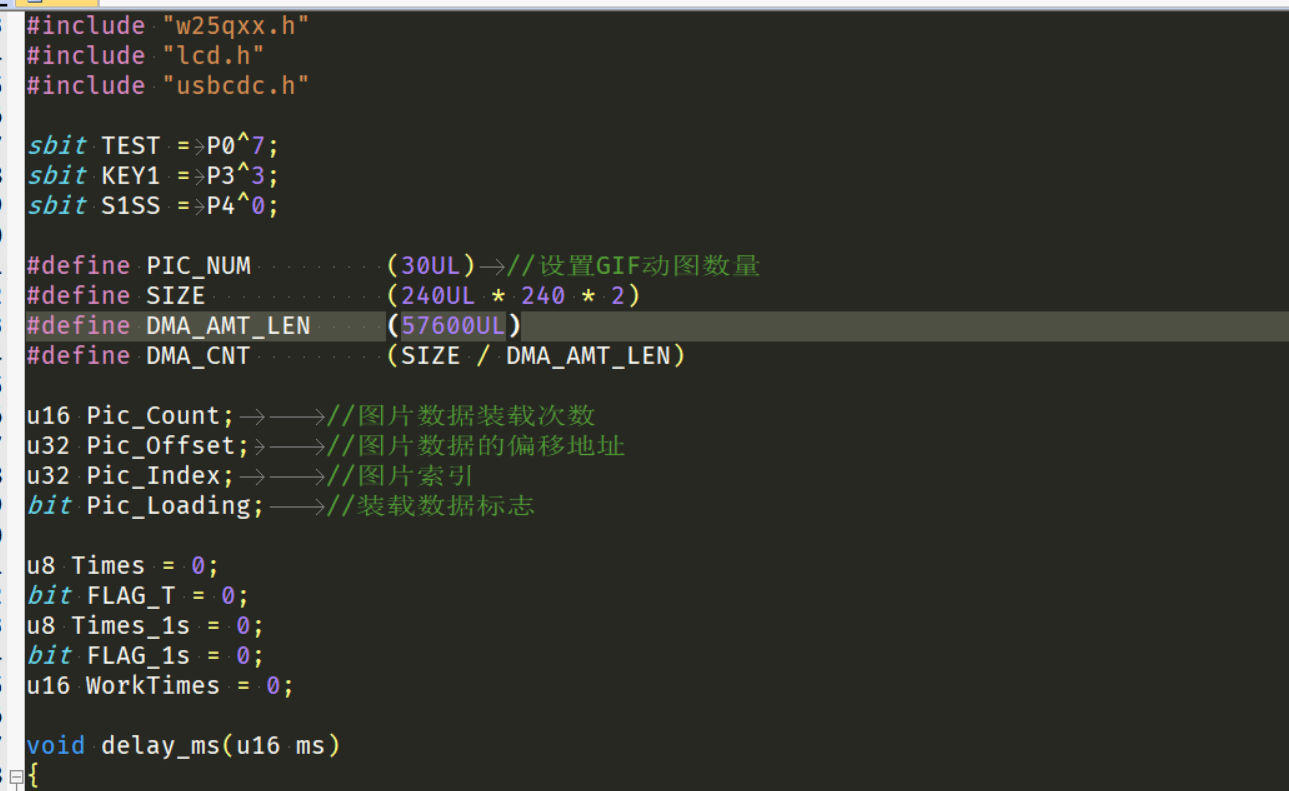

好的已经可以了，谢谢楼主。另外我想问下，dma传输 ，咱们的屏幕是240*240的，传输字节不应该是 240*240*2=115200个。为什么程序里只需要传输的是 57600个

C_w***

baocon*** 发表于 2025-11-17 21:59
好的已经可以了，谢谢楼主。另外我想问下，dma传输 ，咱们的屏幕是240*240的，传输字节不应该是 240*240* ...

DMA每次最大传输数据量为16位，根据需求自己权衡

这里是传输两次才是一个整屏图片

baocon***

C_w*** 发表于 2025-11-17 22:08
DMA每次最大传输数据量为16位，根据需求自己权衡

这里是传输两次才是一个整屏图片

好的 了解了谢谢

toms***

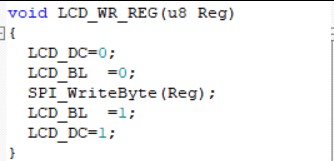

我的屏也是有片选的，我加了CS片选，但是显示没有内容，只是重复的闪。这个是什么问题呢

C_w***

toms*** 发表于 2025-11-21 14:18
我的屏也是有片选的，我加了CS片选，但是显示没有内容，只是重复的闪。这个是什么问题呢 ...

你这项目还没完事呢？

甲方哪里的？太难得了

toms***

SPI通信的弄成了，就是串口通信的没弄成
