lx***

在嵌入式系统开发中，模数转换（Analog-to-Digital Conversion，简称ADC）是连接模拟世界与数字系统的重要桥梁。通过ADC模块，单片机能够采集来自传感器、电位器、温度探头等模拟信号源的数据，并将其转化为数字量进行处理、显示或控制。在实际项目和实验中，我对单片机ADC模块的使用积累了一些心得体会。
首先，理解ADC的基本原理至关重要。ADC的核心功能是将连续变化的模拟电压值转换为离散的数字值。其性能通常由分辨率（如8位、10位、12位）、采样速率、参考电压（Vref）等参数决定。例如，一个10位ADC在3.3V参考电压下，最小分辨电压约为3.3V / 1024 ≈ 3.22mV。因此，在设计电路时，必须根据信号范围合理选择参考电压，以最大化利用ADC的动态范围，提高测量精度。
其次，硬件设计对ADC性能影响显著。在实际布线中，应尽量缩短模拟信号走线，避免与高频数字信号平行走线，以减少电磁干扰。同时，应在ADC输入引脚附近添加去耦电容（如0.1μF），并确保电源稳定。若外部信号源阻抗较高，还需考虑加入缓冲放大器（如运放电压跟随器），以避免采样电容充放电不足导致转换误差。
第三，软件配置需细致严谨。以常见的 51单片机为例，使用ADC前需正确初始化：开启时钟、配置GPIO为模拟输入模式、设置采样时间、选择通道、配置参考电压等。尤其要注意采样时间的设置——若采样时间过短，内部采样电容无法充分充电，会导致转换结果偏低。此外，对于多通道采集，还需合理安排扫描顺序，并注意通道切换后的稳定时间。
在实际调试过程中，我发现噪声是影响ADC精度的主要因素之一。即使硬件布局良好，环境干扰或电源波动仍可能导致读数跳动。对此，可采用软件滤波方法改善，如多次采样取平均值、中值滤波或滑动窗口滤波。例如，对同一通道连续采样10次，去掉最大最小值后取平均，能有效抑制随机噪声。
另外，校准也是提升ADC准确性的关键步骤。部分高端单片机内置了校准寄存器，可在上电时执行自校准。对于无此功能的芯片，则需通过已知标准电压进行手动校准，建立实际电压与数字值之间的映射关系。
最后，合理利用DMA（直接内存访问）和定时器触发ADC采样，可显著提升系统效率。例如，在需要高速连续采集音频或振动信号时，配置定时器定期触发ADC转换，并通过DMA将数据自动搬运至内存，避免CPU频繁中断，从而释放处理器资源用于其他任务。
总之，单片机ADC的使用看似简单，实则涉及硬件、软件、信号完整性、噪声抑制等多方面知识。只有深入理解其工作原理，结合良好的电路设计与合理的软件策略，才能充分发挥ADC的性能，实现高精度、高可靠性的数据采集。未来，我将继续探索更高精度的信号调理方法和更高效的采样算法，以应对更复杂的嵌入式传感应用需求。

wx_I***

第三集学习了32位8051单片机的工程搭建与LED点灯实操。我掌握了新建工程的完整流程，包括创建工程、添加头文件、基础软件参数配置，还学会两种编译方式以及hex烧录文件的生成设置。同时我了解到头文件的作用和引用方法，弄懂了单片机IO口四种工作模式，清楚本次实验为准双向口模式。通过电路原理，我明白了低电平点亮LED的逻辑，也分清主函数中单次执行与循环执行代码的区别。实操中我遇到下载报错、引脚选错等问题并成功解决。本次学习让我夯实了编程基础，熟悉了操作流程，后续我会多加练习，熟练掌握IO口配置，吃透单片机基础原理

micr***

看了串口的章节，在9位数据通讯模式下，因为每一字节都要程序判断奇偶位，是不是没法进行DMA批量发信息通讯了？

Xanadu***

打卡学习第一天

Xanadu***

打卡第二天

Xanadu***

我来打卡了

lx***

串口通信作为嵌入式系统和工业控制中最为基础且广泛应用的通信方式之一，其“高级应用”不仅涉及底层协议的理解，更涵盖了软硬件协同、实时性处理、错误恢复机制以及多设备通信等复杂场景。在深入学习串口高级应用的过程中，我逐渐意识到：看似简单的“发送”与“接收”背后，其实隐藏着大量工程实践中的细节与挑战。
首先，对串口通信原理的深入理解是迈向高级应用的第一步。传统上，我们习惯使用标准库（如C语言中的termios结构体或Arduino中的Serial类）进行简单数据收发，但这远远不够。在实际项目中，波特率误差、帧格式配置（起始位、停止位、校验位）、流控机制（如RTS/CTS）都会直接影响通信的稳定性。例如，在高波特率下若晶振精度不足，可能导致接收端误判数据；而忽略硬件流控则可能在高速连续传输时造成缓冲区溢出。因此，掌握寄存器级配置、理解UART控制器内部工作机制，是实现可靠通信的前提。
其次，串口高级应用往往要求具备良好的协议设计能力。裸串口仅提供字节流传输，缺乏消息边界与错误检测机制。这就需要开发者自行设计通信协议，比如采用帧头+长度+数据+CRC校验的结构，并配合状态机解析接收到的数据。我在实践中曾因未考虑粘包与断包问题，导致设备频繁解析失败。后来通过引入环形缓冲区与超时机制，有效提升了协议鲁棒性。此外，为提高效率，还可采用二进制协议替代ASCII文本，减少带宽占用。
第三，多任务环境下的串口处理是另一大难点。在RTOS（如FreeRTOS）或Linux系统中，串口读写常需结合中断与线程协作。例如，使用中断触发DMA接收，再通过信号量唤醒处理线程，既能保证低延迟，又避免CPU轮询浪费资源。同时，还需注意线程安全问题——多个任务同时访问串口时必须加锁，否则会导致数据混乱。这些经验让我深刻体会到嵌入式系统中“资源受限”与“实时性”之间的平衡艺术。
最后，调试与测试能力同样关键。逻辑分析仪、串口调试助手、自定义日志系统等工具在排查通信故障时不可或缺。一次项目中，设备偶发通信中断，最终通过抓取波形发现是电源噪声干扰导致信号畸变。这提醒我：硬件设计与软件实现必须协同考虑，EMC、接地、布线等物理层因素同样影响串口性能。
总之，串口虽“老”，但其高级应用远非“简单收发”可概括。它考验的是开发者对系统整体架构的理解、对细节的把控以及解决实际工程问题的能力。未来，随着物联网与边缘计算的发展，串口仍将在传感器网络、工业网关等场景中扮演重要角色。唯有夯实基础、注重实践，方能在这一“古老”接口中挖掘出新的价值。

wx_I***

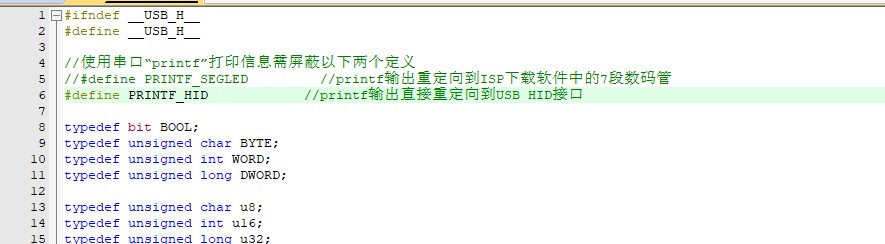

第四集学习了8051单片机USB不停电下载课程。课程解决了传统下载需手动按按键、调试繁琐的问题，重点掌握STC单片机免按键自动下载方法。我学会从官方网站下载USB库文件，分清CDC、HID格式以及8位、32位适配区别，了解lib加密库文件的使用优势。本次在点灯工程基础上完成代码移植，添加头文件与库文件，配置寄存器使能USB功能。同时我弄懂了或运算、中断开关等底层原理，还学会屏蔽编译警告。本次学习简化了开发调试步骤，我明白了复用工程、规范移植的重要性，为后续单片机学习打下扎实实操基础

lx***

单片机内置比较器作为模拟信号处理的重要模块，在嵌入式系统中扮演着连接模拟世界与数字逻辑的桥梁角色。通过近期对单片机比较器原理、配置及应用的深入学习，我不仅掌握了其基本工作机制，更体会到其在低功耗设计、实时响应和简化外围电路方面的独特优势，现将学习心得总结如下。

首先，比较器的本质是一个高增益差分放大器，用于比较两个模拟电压的大小，并输出高/低电平的数字信号。在传统8051或早期单片机中，往往需要外接LM393等独立比较器芯片才能实现该功能；而现代增强型单片机（如STC12、STC15、STM8、PIC16F等）普遍集成了可编程内部比较器，极大节省了PCB空间与成本。学习过程中，我认识到理解其内部结构至关重要：正相输入端（+）和反相输入端（–）可灵活配置为外部引脚或内部参考电压（如带隙基准1.2V、DAC输出等），输出可直接触发中断或连接到定时器、PWM等外设，形成闭环控制。

其次，配置比较器需关注多个关键参数。以STC15系列为例，需设置CMPCR1寄存器中的使能位、输出极性、迟滞使能及中断使能。其中，“迟滞”（Hysteresis）功能令我印象深刻——它通过引入正反馈，在输入信号存在噪声时有效防止输出频繁抖动，显著提升系统稳定性。例如在电池欠压检测中，若无迟滞，电压在阈值附近微小波动会导致系统反复复位；而启用迟滞后，设定“上升阈值”和“下降阈值”形成回差区间，使状态切换更加可靠。此外，比较器的响应速度（通常在几十纳秒级）远快于ADC+软件判断，适用于过零检测、电机换向等高速场景。

再者，比较器在低功耗应用中价值凸显。由于其工作电流极低（部分型号仅几微安），且可在主CPU休眠时独立运行，非常适合电池供电设备。我曾尝试设计一个光控LED灯：将光敏电阻分压接入比较器正端，负端接可调参考电压。当环境变暗，输入电压低于阈值，比较器立即输出高电平唤醒MCU并点亮LED。整个待机过程无需ADC采样与轮询，大幅延长电池寿命。这种“事件驱动”模式正是现代嵌入式系统节能设计的核心思想之一。

然而，学习中也遇到挑战。例如，输入信号超出电源轨可能导致内部保护二极管导通，引发异常电流；高频噪声可能穿透迟滞窗口；多路比较器共用参考源时存在串扰风险。通过查阅数据手册和实测波形，我逐步掌握了解决方法：增加RC低通滤波、合理布局模拟走线、使用独立参考源或软件消抖等。这些实践让我深刻体会到“理论需结合硬件特性”的工程思维。

最后，比较器与ADC、PWM等模块的协同使用拓展了应用边界。例如，利用比较器输出作为ADC的启动信号，实现“电压越限才采样”；或将比较器结果调制为PWM占空比，构建简易开关电源。这种模块化、联动式的设计思路，极大提升了系统集成度与响应效率。

总之，单片机比较器虽功能单一，却是高效、可靠、低功耗系统设计的关键一环。它教会我：在嵌入式开发中，善用硬件外设往往比纯软件方案更优。未来，我将进一步探索其在电机控制、传感器接口、电源管理等领域的深度应用，夯实模拟与数字融合的工程能力。

lx***

在嵌入式系统开发中，温度检测是一项基础而关键的功能，而利用单片机内置ADC（模数转换器）配合NTC热敏电阻（Negative Temperature Coefficient Thermistor）实现温度测量，是成本低、电路简单且应用广泛的方案。通过近期对ADC_NTC测温原理、硬件搭建、软件算法及误差校正的系统学习与实践，我不仅掌握了其完整实现流程，更深刻理解了模拟信号采集中的非线性处理、精度优化与工程权衡，现将学习心得总结如下。

首先，NTC热敏电阻是一种阻值随温度升高而显著降低的敏感元件，其阻温关系呈高度非线性，通常遵循Steinhart-Hart方程或简化版的β参数模型。在实际电路中，NTC常与一个精密固定电阻组成分压电路，接入单片机的ADC输入引脚。当环境温度变化时，NTC阻值改变，分压点电压随之变化，ADC将其转换为数字量，再通过软件换算为温度值。这一看似简单的结构，却涉及模拟电路设计、ADC配置、数学建模与数据处理等多个环节，是典型的“软硬协同”案例。

其次，ADC的配置直接影响测温精度。我使用STC15系列单片机进行实验，其10位ADC分辨率为1024级。为提高信噪比，我采用内部1.2V高精度带隙基准作为参考电压（而非VCC），避免电源波动引入误差。同时，对ADC通道进行多次采样并取平均值（如8次滑动平均），有效抑制随机噪声。此外，合理选择分压电阻阻值至关重要——理论上应使其阻值接近NTC在目标测温范围中点的阻值，以获得最大电压变化灵敏度。例如，若测温范围为0~100℃，NTC在50℃时阻值约为10kΩ，则选用10kΩ分压电阻可使输出电压变化范围最大化，提升分辨率。

然而，最大的挑战在于NTC的非线性特性。若直接使用线性插值或简单查表，高温或低温端误差会显著增大。为此，我深入学习了两种主流算法：一是基于β参数的公式法，即
frac{1}{T} = frac{1}{T_0} + frac{1}{beta} lnleft(frac{R}{R_0}right)
其中  T  为开尔文温度， R_0  为25℃时标称阻值，β为材料常数。通过ADC读数反推  R ，再代入公式计算温度。二是查表+线性插值法：预先在PC端用高精度公式生成温度-ADC值对照表（如每5℃一个点），存入单片机Flash，运行时根据ADC值定位区间并插值得到温度。后者虽占用少量存储空间，但计算速度快，适合资源受限的MCU。

在调试过程中，我发现实际测量值与标准温度计存在偏差，主要源于三方面：NTC元件本身的容差（如±1%或±5%）、分压电阻精度、以及引线电阻和PCB漏电流影响。为此，我实施了两点校准法：在冰水混合物（0℃）和沸水（100℃，需根据当地大气压修正）中分别记录ADC值，建立新的线性映射关系，大幅提升了整体精度。对于更高要求场景，还可采用三点或多项式拟合校正。

此外，软件抗干扰设计也不容忽视。NTC响应较慢，但ADC易受电源纹波、数字开关噪声干扰。我在代码中加入软件滤波（如中值滤波+均值滤波组合），并确保ADC采样期间关闭大功率外设（如继电器、电机），有效提升了稳定性。

通过本次学习，我不仅掌握了ADC_NTC测温的完整技术链，更体会到嵌入式系统中“精度、成本、复杂度”三者的平衡艺术。未来，我计划探索使用高精度数字温度传感器（如DS18B20）与NTC方案的对比，或结合PID算法实现恒温控制，进一步深化对传感器融合与闭环系统的理解。总之，这一看似基础的测温项目，实则是通往可靠、高效嵌入式设计的重要基石。
