发表于 前天 19:49 | 显示全部楼层

上面8种,除了自动扫描使能的ADC通道并将转换的ADC数据自动存储到XRAM中和XRAM存储器和LCM设备之间进行数据交换这2种以外,其他都是可以双向的。

姚总补充:LCD设备,会提供额外的存储空间,会形成事实上的双向数据交换…………..例如TFT彩屏,时钟芯片,LCD12864都有少量RAM赠送,想要用的时候就一定是双向的。

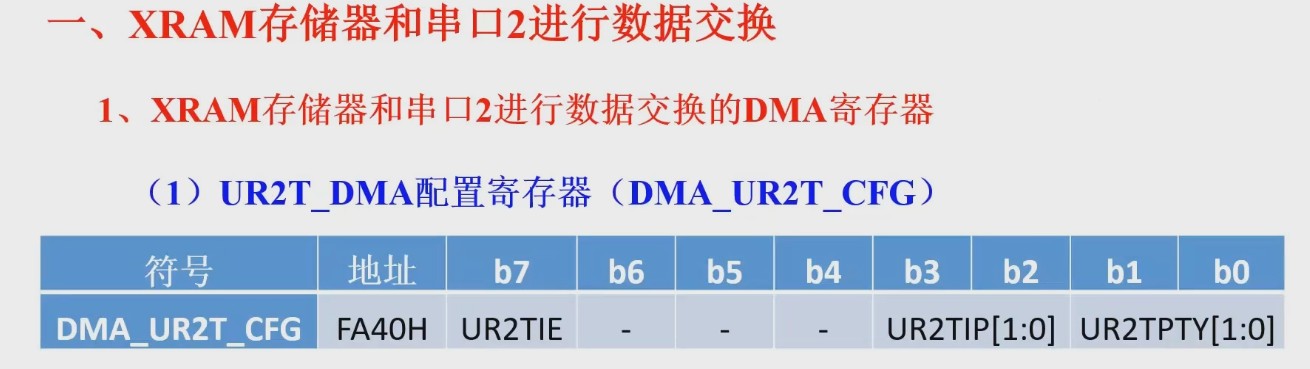

下面进入第一个应用:


回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:268
  • 最近打卡:2025-12-18 08:51:37

814

主题

1万

回帖

2万

积分

管理员

积分
21329
发表于 前天 19:58 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:84
  • 最近打卡:2025-12-17 18:28:32
已绑定手机

15

主题

1221

回帖

1794

积分

金牌会员

积分
1794
发表于 前天 20:09 | 显示全部楼层
神*** 发表于 2025-12-17 19:58
AiCube 图形化自动生成程序,TFT-彩屏@Ai8051U, 驱动 ST7735S,ST7739 - TFT彩屏,触摸屏,DMA-i8080/M6800 ...

谢谢鼎哥哥!

主要是我功力不够,AiCube 生成的模版,我往下写还有点困难,所以再多看几次陈老师和陈工,梁工的讲解!
回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:84
  • 最近打卡:2025-12-17 18:28:32
已绑定手机

15

主题

1221

回帖

1794

积分

金牌会员

积分
1794
发表于 前天 20:39 | 显示全部楼层

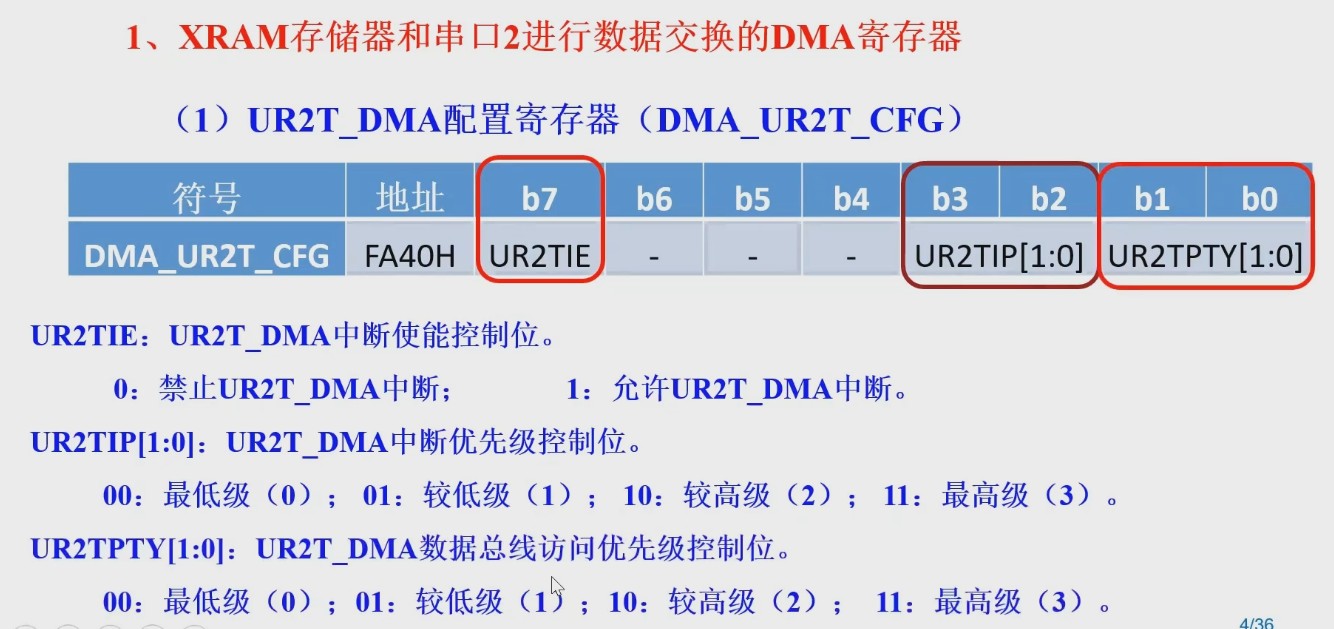

这里寄存器很多,手册写了几十页,有点恐怖……………

回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:84
  • 最近打卡:2025-12-17 18:28:32
已绑定手机

15

主题

1221

回帖

1794

积分

金牌会员

积分
1794
发表于 前天 20:47 | 显示全部楼层

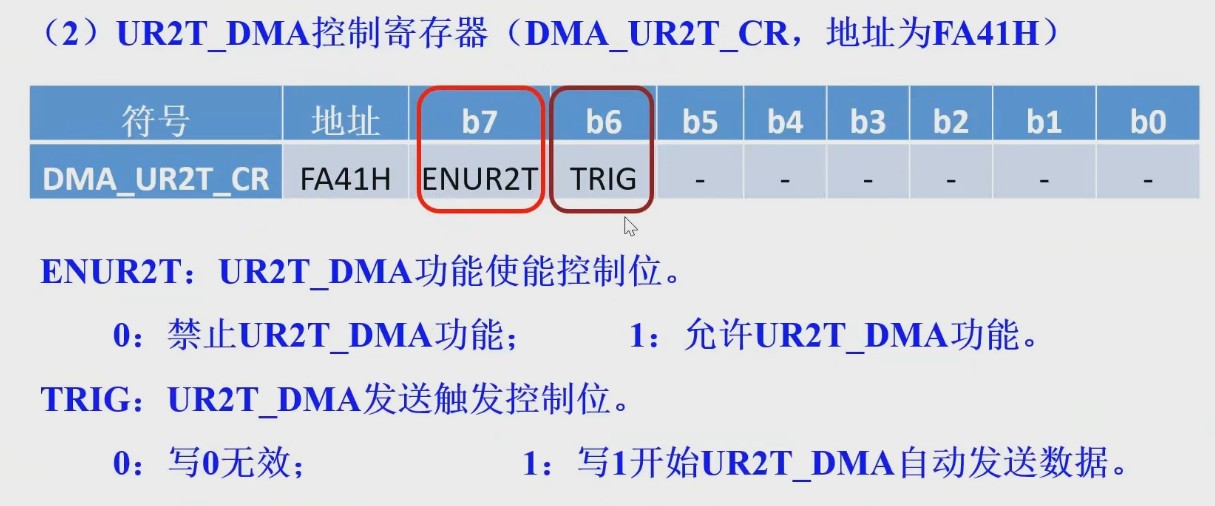

(2)UR2T_DMA控制寄存器(DMA_UR2T_CR,地址为FA41H)
回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:84
  • 最近打卡:2025-12-17 18:28:32
已绑定手机

15

主题

1221

回帖

1794

积分

金牌会员

积分
1794
发表于 前天 20:49 | 显示全部楼层

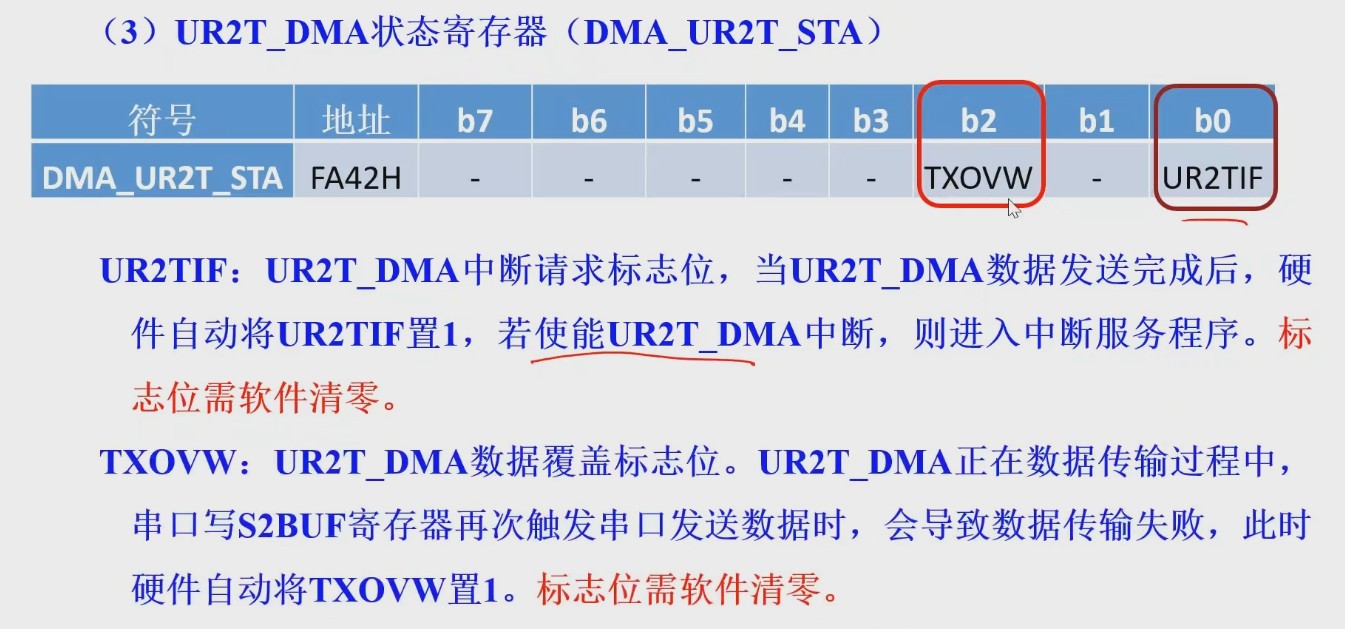

状态寄存器(DMA_UR2T_STA)

回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:84
  • 最近打卡:2025-12-17 18:28:32
已绑定手机

15

主题

1221

回帖

1794

积分

金牌会员

积分
1794
发表于 前天 20:56 | 显示全部楼层

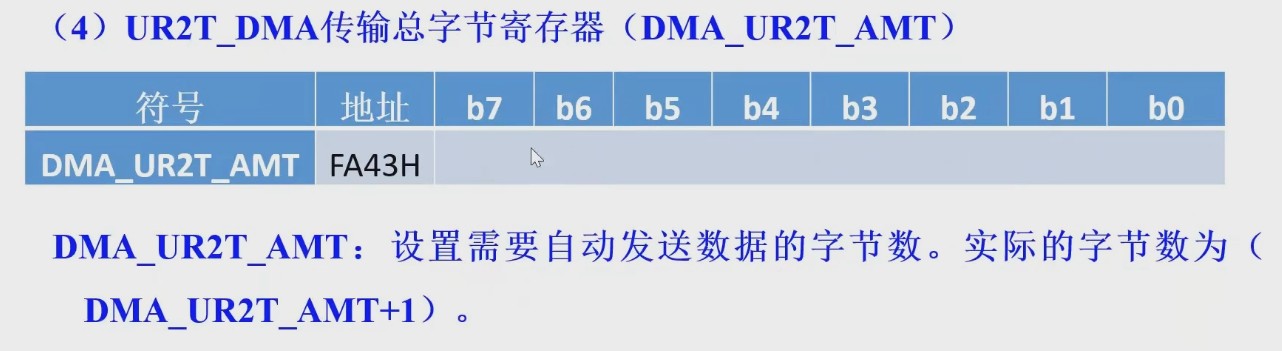

传输总字节寄存器(DMA UR2T AMT)

回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:84
  • 最近打卡:2025-12-17 18:28:32
已绑定手机

15

主题

1221

回帖

1794

积分

金牌会员

积分
1794
发表于 前天 21:04 | 显示全部楼层

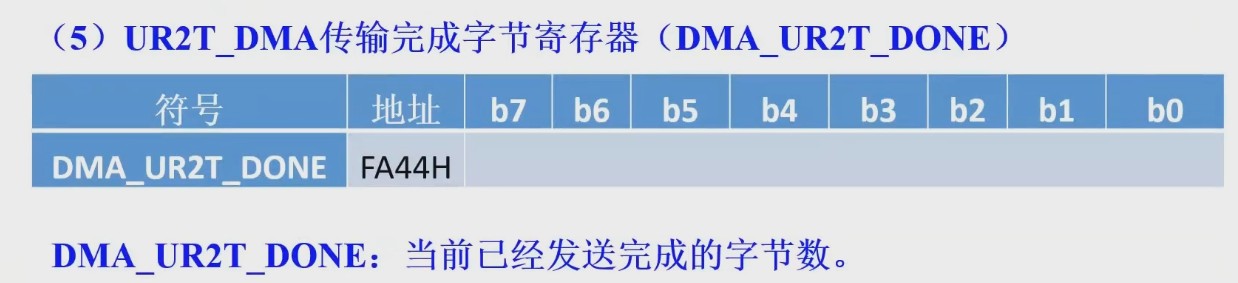

传输完成字节寄存器(DMA UR2T DONE)

回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:84
  • 最近打卡:2025-12-17 18:28:32
已绑定手机

15

主题

1221

回帖

1794

积分

金牌会员

积分
1794
发表于 前天 21:13 | 显示全部楼层

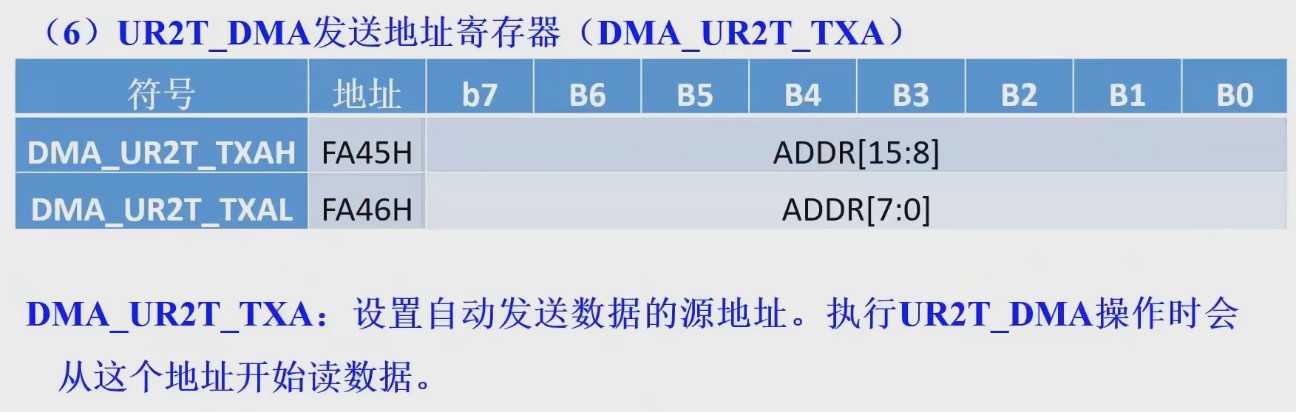

发送地址寄存器(DMA_UR2T_TXA)

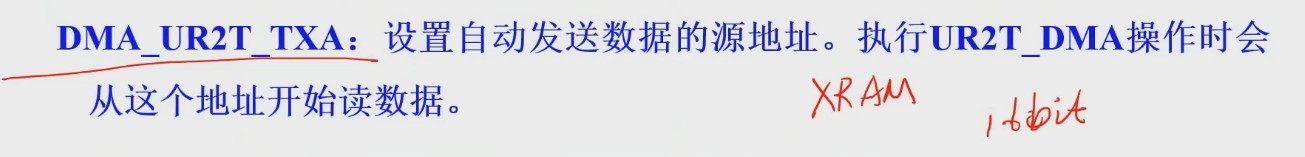

这里的地址,主要是指XDATA中的源地址


回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:84
  • 最近打卡:2025-12-17 18:28:32
已绑定手机

15

主题

1221

回帖

1794

积分

金牌会员

积分
1794
发表于 前天 21:21 | 显示全部楼层

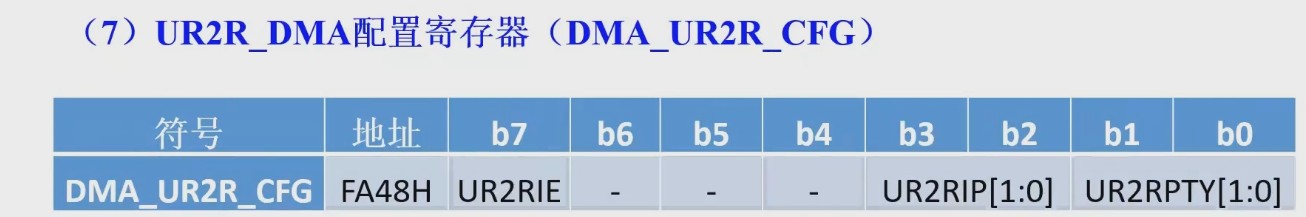

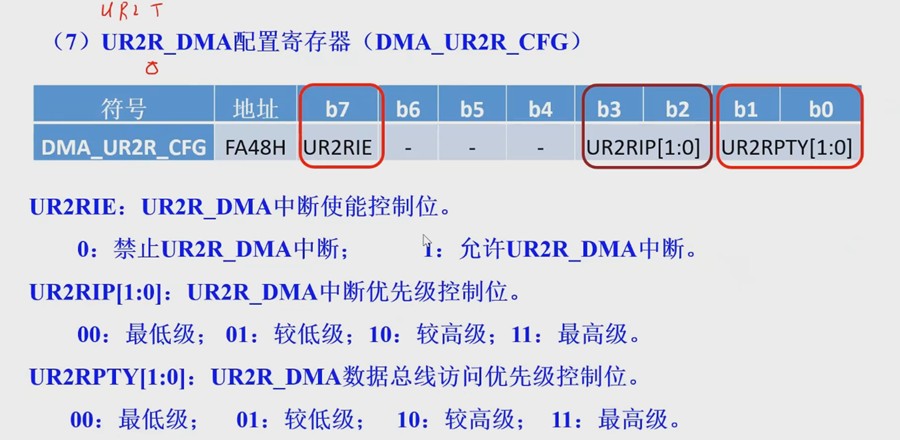

DMA配置寄存器(DMA_UR2R_CFG)


实际上接受和发送是严格对称的
回复
