32个8段大电流LED数码管自动刷新显示, STC8H4K64TL-45MHz-LQFP48

神***

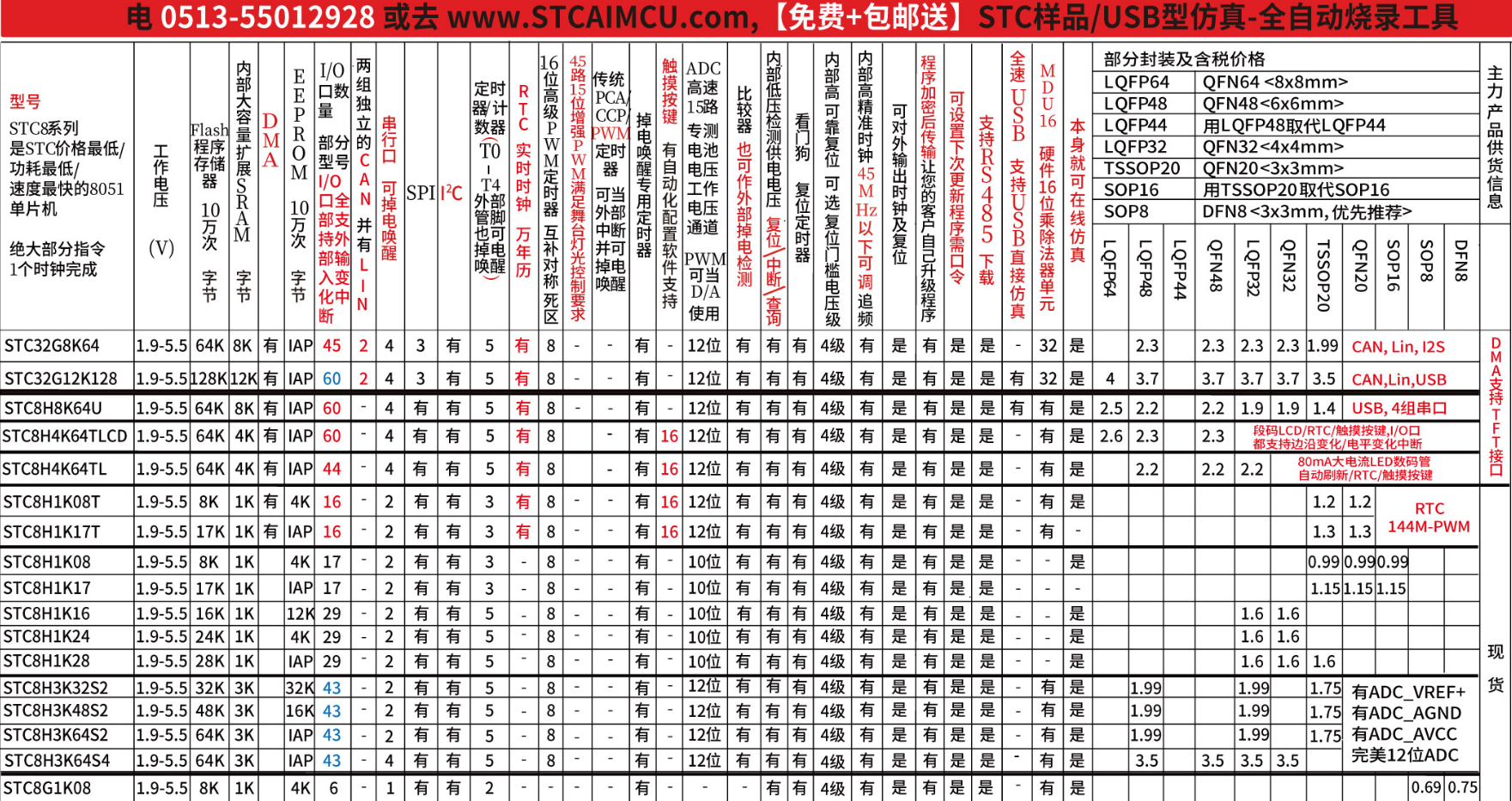

STC8H4K64TL-45I-LQFP48：
32个8段大电流LED数码管自动刷新驱动；
16个16段米字形大电流LED数码管自动刷新驱动；
还有16路触摸按键的支持；真12位ADC；
内置RTC实时时钟，年月日时分秒，闰年自动转换；
自带软件模拟USB直接下载；
价格向 RMB2看齐中


触摸按键电子琴完整解决方案 ！冲哥奉献 ！！！
STC8H4K64TL-45MHz-LQFP48/LQFP32/TSSOP20 实现
===1，触摸按键；2，RTC/日历时钟；3，PWM发声 ！
===2，80mA大电流LED数码管自动刷新，可支持32个8段数码管；

在冲哥悠扬的琴声中，漫步东西，中华文化弘扬全球
附件是2023年5月29日：
冲哥原创-STC8H4K64TL-45MHz-LQFP48 触摸电子琴
附件是最新开源 原理图、PCB 和 最新代码
注意：
触摸弹簧如果要做触摸面板的，板子上弹簧的间距一定要足够大，
弹簧顶面越大触摸效果越好

神***

下面是

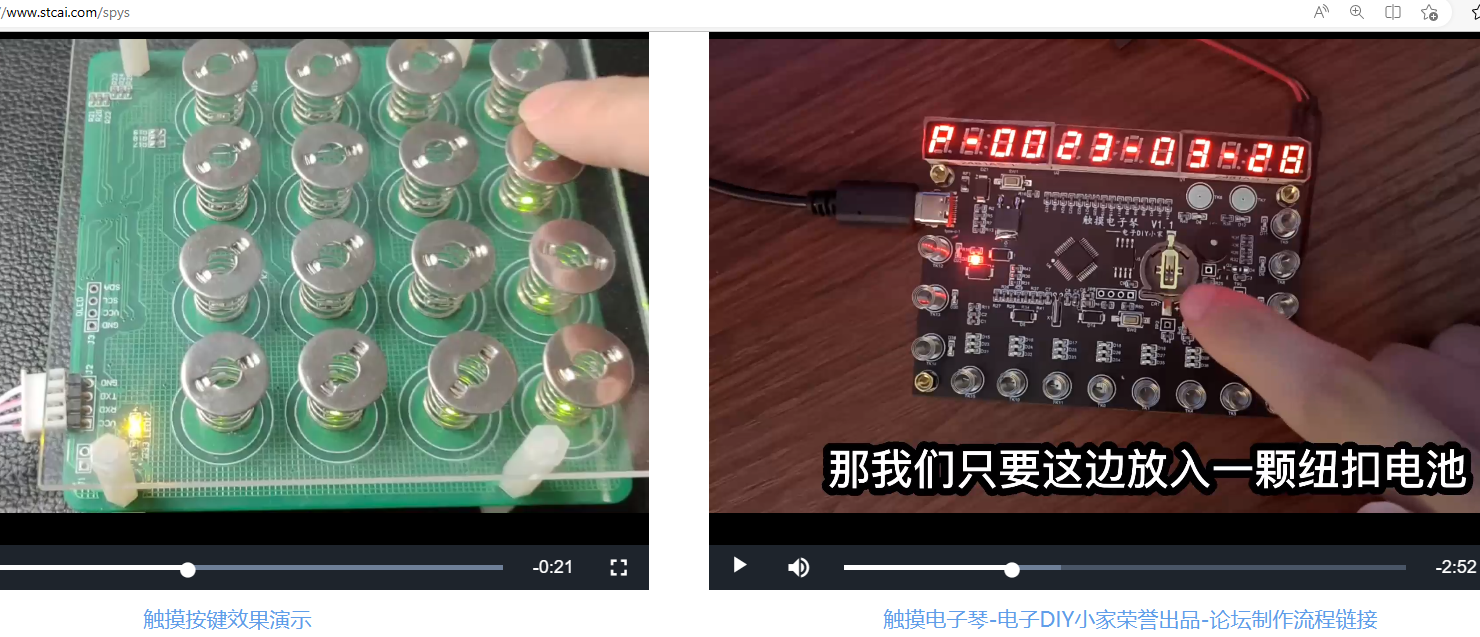

触摸按键 | 80mA大电流LED数码管自动刷新显示 演示视频


深圳国芯人工智能有限公司-视频演示 (stcai.com)

神***

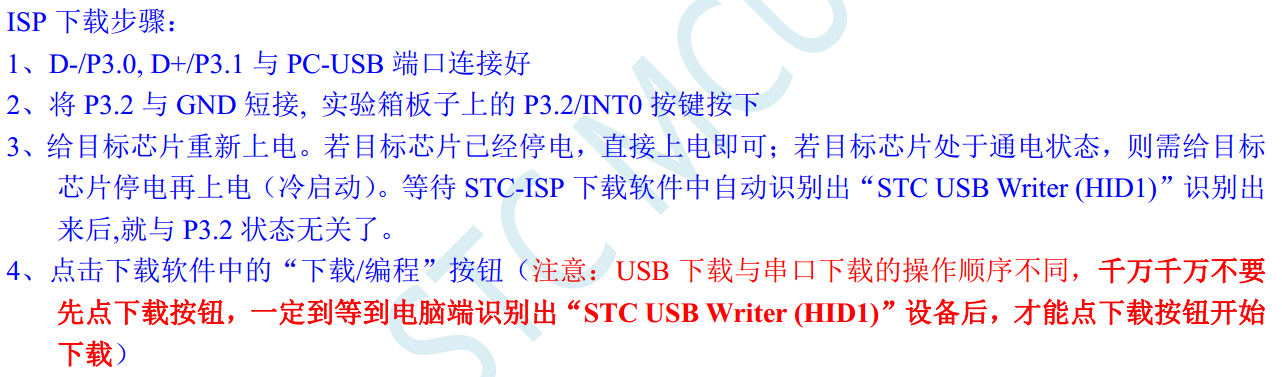

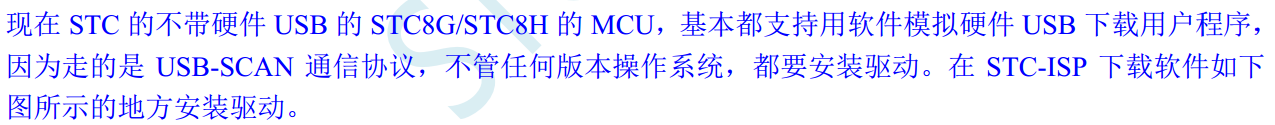

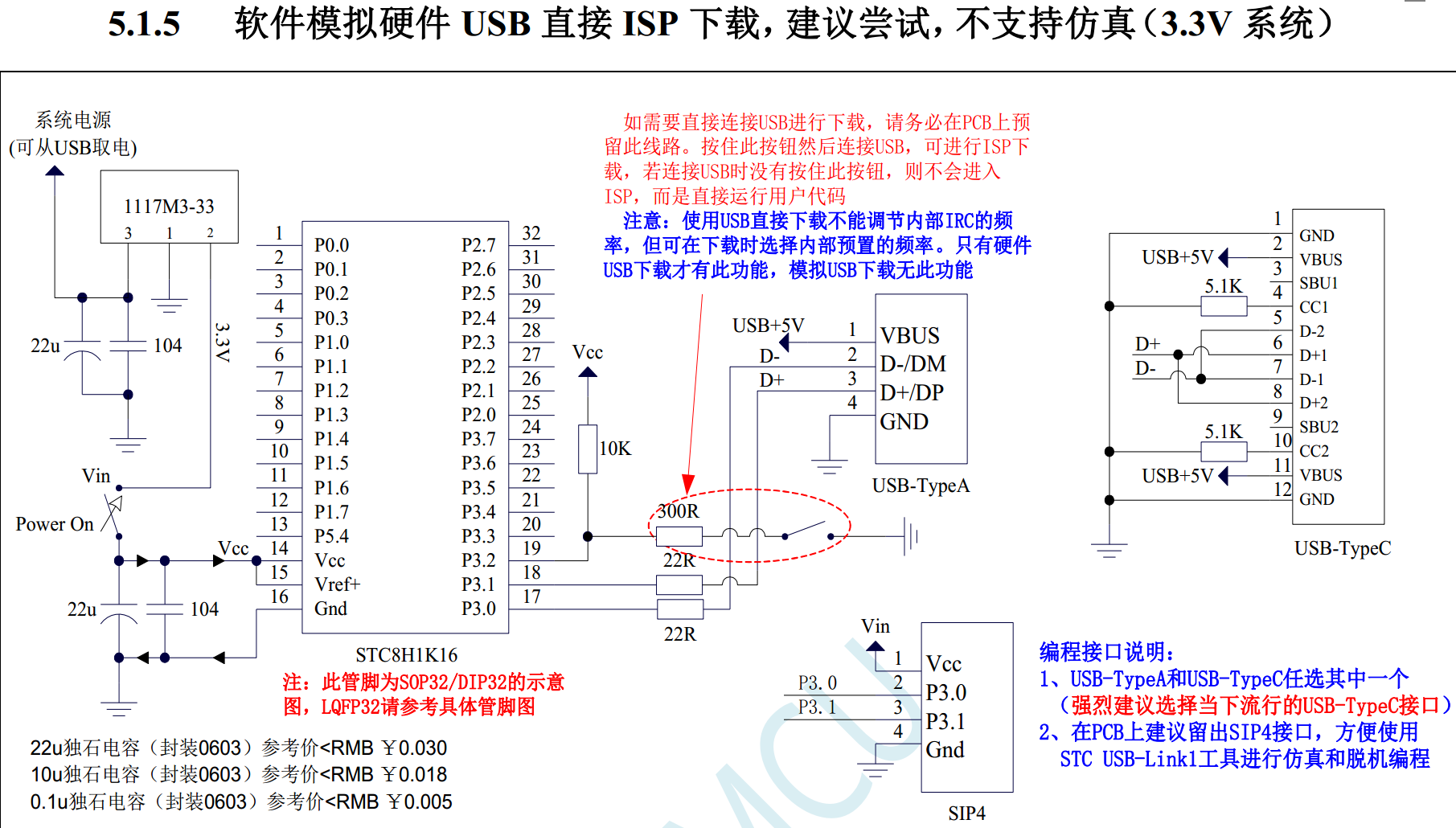

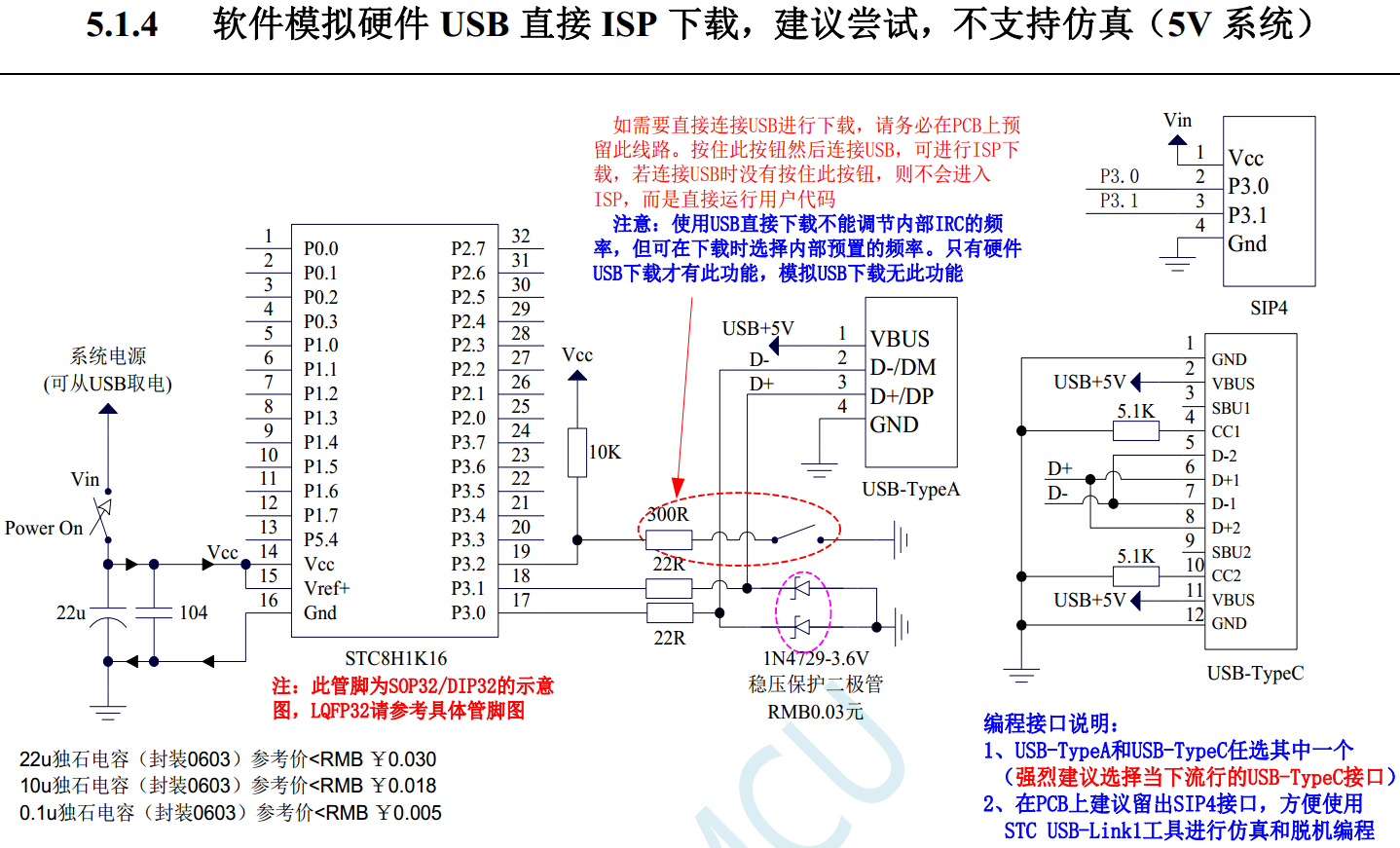

下面是软件模拟USB直接下载的原理图

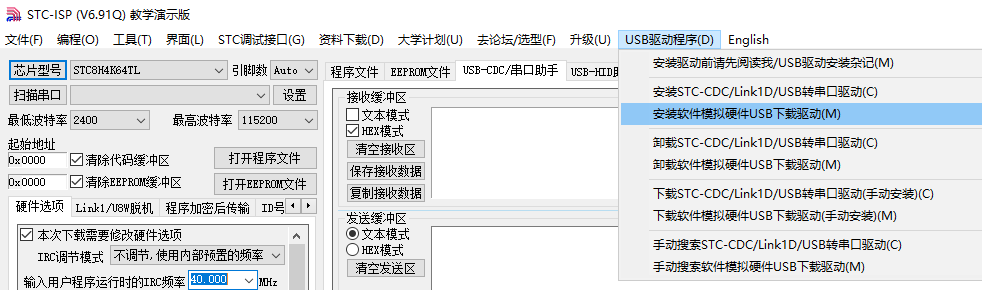

如是WIN10或以上的系统，如上选择【手动收索】


如是WIN7的系统，如上直接选择【安装软件模拟USB下载驱动】

Mast***

不熟悉论坛设定，多发了一条，见谅，管理员可以删除本回复

另外下方的疑问应该是需要官方人员解答，近期想试试这个，得空了可能自己会亲自测试验证一下这些疑问吧


另外，关于触摸，想做成编码轮的方式，做6片扇区形状，这样手指转圈圈就可以模拟手轮操作，正向+1，负向-1
不过看了触摸对于感应板和间隔的要求，估计这个环形触摸轮的面积小不了，还有mcu的触摸采样速度是否可以跟上，这些都需要去验证

Mast***

关于驱动能力有一些疑问：
1.手册上写的推挽模式下驱动电流为20mA，按手册一个公共点驱动16个7seg LED，也就是每个段码不到1.5mA电流
2.以常见小尺寸数码管为例，电流基本为5-10mA，是否会存在亮度问题？是否LED模式下，公共点P20端口使用的非推挽模式？
而是手册里提到过的增强驱动PxDR模式？手册里没找到关于增强驱动模式的其它表述，不清楚具体驱动能力如何，最好有相关驱动电流与压降的具体表述
3.如果不使用STC8H4K64TL的内置硬件LED驱动器，而是使用用户程序扫描方式（点阵LED原因），如果IO配置为增强驱动或者其它模式，是否可以获得LED扫码模式下同等的驱动能力？

电子DI***

Mast*** 发表于 2023-8-10 16:33
关于驱动能力有一些疑问：
1.手册上写的推挽模式下驱动电流为20mA，按手册一个公共点驱动16个7seg LED，也 ...

com和seg都使用推挽输出+大电流模式（具体实现官网的示例代码也有体现），实际只要芯片整提电流不大于70ma就没有问题。硬件驱动亮度8级可调，自己用程序扫描也可以实现大电流输出，但是扫描的帧率远达不到硬件的标准的，

Mast***

电子DI*** 发表于 2023-8-10 17:47
com和seg都使用推挽输出+大电流模式（具体实现官网的示例代码也有体现），实际只要芯片整提电流不大于7 ...

感谢解答，看分论坛标题写的80mA，不管80还是70，我这里是够用的
我这里如果把共阴共阳同时用上，数量是够的，不过电路板布板会比较杂乱，比较喜欢清清爽爽的布板方式
所以阳极还是用cpu内置推挽+大电流模式，可以节省外部功率驱动管，cpu任务负荷不大，用程序刷新ok的

萌芽M***

弱弱地问一句，可以任意IO引脚吗？
