请问ADC采样引脚最小输入电流是多少？

春去冬***

STC8H8K64U 48Pin的ADC采样引脚最小输入电流是多少？

神***

【新提醒】STC32G144K246-LQFP100核心板－高电平点灯-V1.2，EDA工程文件开源，立创免费打样 - STC32G144K246 测试版块，PGA/运放，DAC，CAN-FD，主频100MHz以下 国芯人工智能技术交流网站 - AI32位8051交流社区

Debu***

IO设置为高阻，IO电压范围VCC到GND，使用ADC高阻输入电流可忽略不计

梁***

ADC输入本身是高阻的（常温下漏电流小于0.01uA），但是采样电容采样时需要充放电，所以实际电流会跟采样频率相关，采样电容大约16pF，采样频率为fs，则等效输入电阻 = 1/(fs*C)，比如使用8KHz采样，则等效输入电阻 = 1/(8000*16*10^-12)=7.8M欧姆，输入2.34V时可能的最大电流 = 2.34/7.8=0.3uA。
如果只采样一个通道，则采样电容电压变化缓慢，实际电流会小得多。

128***

请教梁工：ADC输入引脚和REF输入引脚的特性是不是基本一致的，内部连接到ADC之前，都要经过RESD（大约700Ω）和采样电容（大约16.5p），实际阻抗计算方法也一样的。而每次AD转换，不管是否切换通道，REF基准的采样都要被接通一次，所以它可能最忙，需要的稳定性也更高。

128***

梁*** 发表于 2025-11-24 11:15
ADC输入本身是高阻的（常温下漏电流小于0.01uA），但是采样电容采样时需要充放电，所以实际电流会跟采样频 ...

请教梁工：ADC输入引脚和REF输入引脚的特性是不是基本一致的，内部连接到ADC之前，都要经过RESD（大约700Ω）和采样电容（大约16.5p），实际阻抗计算方法也一样的。而每次AD转换，不管是否切换通道，REF基准的采样都要被接通一次，所以它可能最忙，需要的稳定性也更高。

梁***

128*** 发表于 2026-4-5 13:56
请教梁工：ADC输入引脚和REF输入引脚的特性是不是基本一致的，内部连接到ADC之前，都要经过RESD（大约700 ...

REF必须稳定，纹波小于一个LSB为好。阻抗计算也是类似的。由于REF不需要考虑带宽问题，所以按基准源设计即可，比如TL431这样的，输出要接10uF~22uF的低ESR电容（推荐贴片陶瓷电容）。

128***

梁*** 发表于 2026-4-5 22:03
REF必须稳定，纹波小于一个LSB为好。阻抗计算也是类似的。由于REF不需要考虑带宽问题，所以按基准源设计 ...

非常感谢！

神***

TL431的电源输入，最好直接接 VCC

128***

神*** 发表于 2026-4-6 09:39
TL431的电源输入，最好直接接 VCC

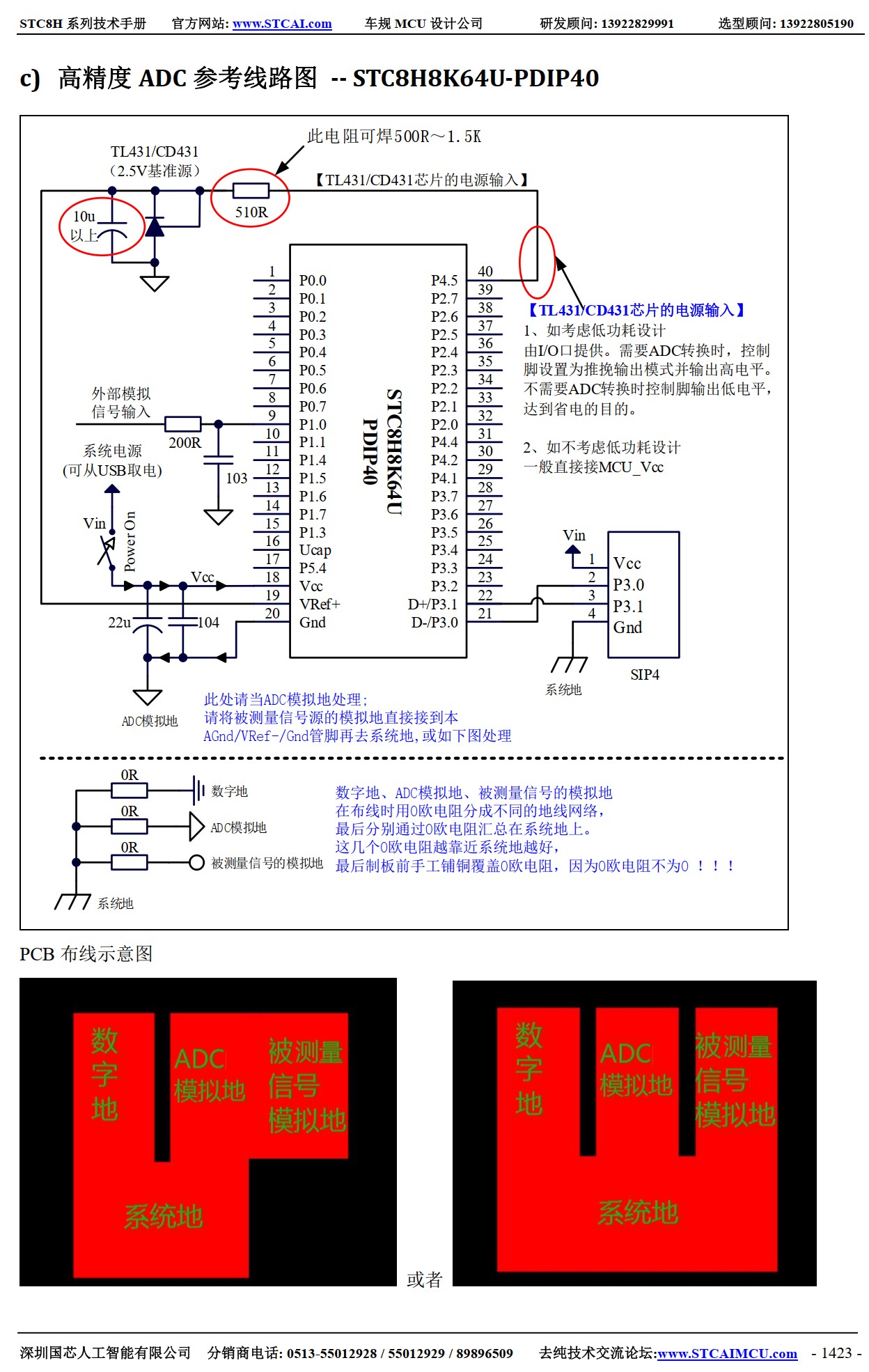

图上P45推挽输出到510Ω再接431，不影响基准的稳定性吧

神***

【TL431/CD431芯片，RMB0.08, 电源输入设计】
1, 无低功耗设计要求一般直接接 MCU-Vcc 或 ADC-AVCC
2, 有低功耗设计要求建议改用低功耗的 REF3025系列/RMB0.6
3, 要低成本，又要省电时低功耗设计，
    可 ADC_VRef+直接接到 MCU-Vcc,
    用内部1.19V BandGap电压/已内部接到ADC15通道，
    来反推 ADC_VRef+电压 及 外部输入通道的电压,
    采样转换2次，计算一次。
4, 如坚持用 TL431/CD431芯片做ADC基准源，又要省电模式低功耗，
    则TL431/CD431芯片的电源由 I/O口 提供。
    需要ADC转换时，控制脚设置为推挽输出模式输出高电平，
    不需要ADC转换时，控制脚设置为高阻输入模式，
    无电流流进和流出，不能直接用强推挽输出低电平。
    这种设计不太规范，只是为了省电。
