AI8051U实验箱学习打卡之旅

zydc***

第一集：

Ai8051U，usb型8051, 同时支持8位和32位指令集，管脚兼容89C52RC，12C5A60S2。
　　兼容8位指令集时，用Keil C51编译器；
　　兼容32位8051指令集时，可以用Keil C251编译器，双核兼容设计，相当于32G12K128，32G8K64。
　　64K Flash TFPU@120MHz，能流畅播放动画猫和老鼠
　　DMA支持PWM，DMA支持外设直接到外设，16位PWM，12位ADC USB，4组串口，TFT-i8080/M6800接口，DPIP40，LQFP44，LQFP48

由于板子还没有到手，只能使用其他牌子的实验班先练练手。

先点亮LED灯

zydc***

第二集：

补充一下新手安装keil软件，和破解的过程

第一步，先以管理员方式运行新安装好的keil软件：

第二步：获得申请码

第三步：将申请码输入破解工具，获得激活码（Target中选择好自己使用的是51还是251或者ARM）

第四步：激活

以上是激活keil软件的过程！

芯***

要 做到 USB不停电下载；
要 尝试 AiCube 图形化自动配置生成程序工具；
推荐优先看的：
printf_usb("Hello World !\r\n")及
USB不停电下载, 演示视频链接：
https://www.stcaimcu.com/thread-19077-1-1.html

下载 最新的 AiCube-ISP-V6.96V-plus 或以上版本软件 ！
深圳国芯人工智能有限公司-工具软件

下载 最新的 USB库函数，永远用最新的 USB库函数 ！
深圳国芯人工智能有限公司-库函数
下载 最新的 用户手册 ！
下载 最新的 上机实践指导书 !

下载 最新的 Ai8051U 用户手册
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

下载 最新的 Ai8051U 实验指导书，
有 AiCube 图形化自动配置生成程序工具使用说明
https://www.stcaimcu.com/data/do ... %AF%BC%E4%B9%A6.pdf


推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接

zydc***

第三集：

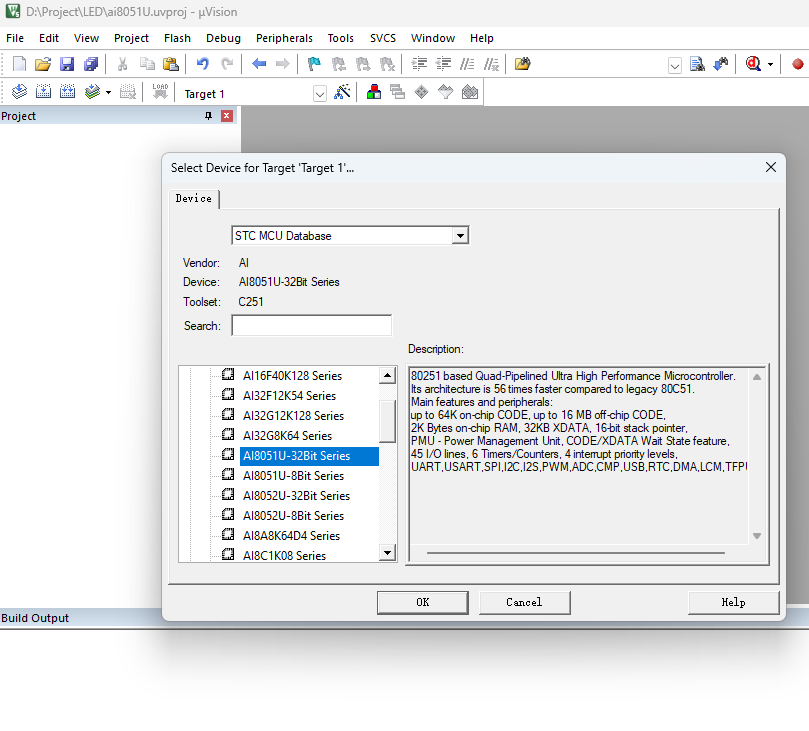

新建工程分为三步：创建空工程、添加头文件、输入代码。具体步骤如下：按手册 6.5 章节操作，通过 project->new 选择路径并命名（如 Demo），选择单片机型号（STCMCU 的 AI8051U32beat）。（切记：51和C251的安装目录最好分开，不然激活时中会有一些问题）

工程设置需配置 CPU Mode 为 source 251，勾上 4bit 选项；Memory Mode 选择 Xsmall；

Output 选项卡中 64K 以内选择 HEX80 并勾选生成 HEX 文件。编译时单个文件用第一个编译图标，多个文件用全部编译图标

头文件是操作硬件的基础，以.h 结尾。获取方法：打开 STC ISP 软件，在头文件选项卡选择 Ai80510 系列 32bit、keil 格式，保存为 Ai8051U.h 到项目文件夹。引用时使用 #include "Ai8051U.h"，编译器会优先在当前目录查找。头文件包含寄存器地址等定义，新建工程必须添加。

代码编写与编译

基础代码结构：包含头文件（#include "Ai8051U.h"）、main 函数（void main (void){...}）。每条语句以分号结束，大括号后无需分号。编译时点击编译图标，显示 0 错误 0 警告说明成功。main 函数是程序入口，大括号内代码从前往后执行，若需循环执行需添加循环结构。

总卡在这一步，不知道错误原因在哪儿？

点亮 LED 灯代码实现

核心代码：配置 P0 和 P4 口为输出模式（P0M0=0X00; P0M1=0X00; P4M0=0X00; P4M1=0X00;），设置 P4.0 和 P0.0 输出低电平（P40=0; P00=0;）。编译下载时需注意选择正确的 HEX 文件（检查日期），按开发板按钮进入下载模式。若灯未亮，需检查 IO 口配置和端口输出电平是否正确。

代码分析

点亮 LED 原理：开发板上 LED 通过三极管控制，三极管相当于开关，箭头指向表示需低电平打开。P4.0 控制三极管开关，输出 0V 打开开关；P0.0 连接 LED，输出 0V 使 LED 两端形成电压差点亮。IO 口模式配置通过 PNM0 和 PNM1 寄存器，准双向口模式（00）可实现输入输出，配置时需将对应寄存器设为 0X00（8 位全 0）。

总结

初学者可将常用 IO 口（P0、P1、P2、P3、P4 等）统一配置为准双向口（如 P0M0=0X00; P0M1=0X00; 其他端口类似），满足大部分应用。STC ISP 软件提供 IO 配置工具，可选择模式后自动生成配置代码，复制粘贴即可。课后需巩固工程创建、头文件引用、IO 口配置和 LED 控制原理。

期待一下：明天购买的实验箱和厂家送的擎天柱就到了，不用继续在纸上谈兵了！

zydc***

第四集：Ai8051U实验箱已经到货，终于可以爽爽爽了！

从STC官网：www.stcai.com下载烧录软件，扩展中断，实验箱说明等文件，然后将STC的

芯片信息导入keil软件中（切记：keil使用的是C251版本）

其中代码中包含8bit，32bit和汇编三种源码

#################################################################

打开

芯片型号选择Ai8051U-32K64

这里下载程序时要注意一点：按住p32/INT0后，再按住Power_sw按键，然后先松开power_sw按键，简单录了个视频：

这样操作下，才能在扫描串口哪儿显示（HID1）usb-writer。

然后打开程序文件，找到提前下载好的示例程序跑马灯

频率哪儿选择24MHz

最后烧录程序

跑马灯视频

zydc***

XXX：

学习点亮第一颗灯时发现一个问题：视频教程上讲的是P00,可是引脚定义上并没有P00, 感觉卡住了。后来，偶然间发现头文件中定义了P00 = P^0，这个时候才明白P00的由来！做个笔记吧！
